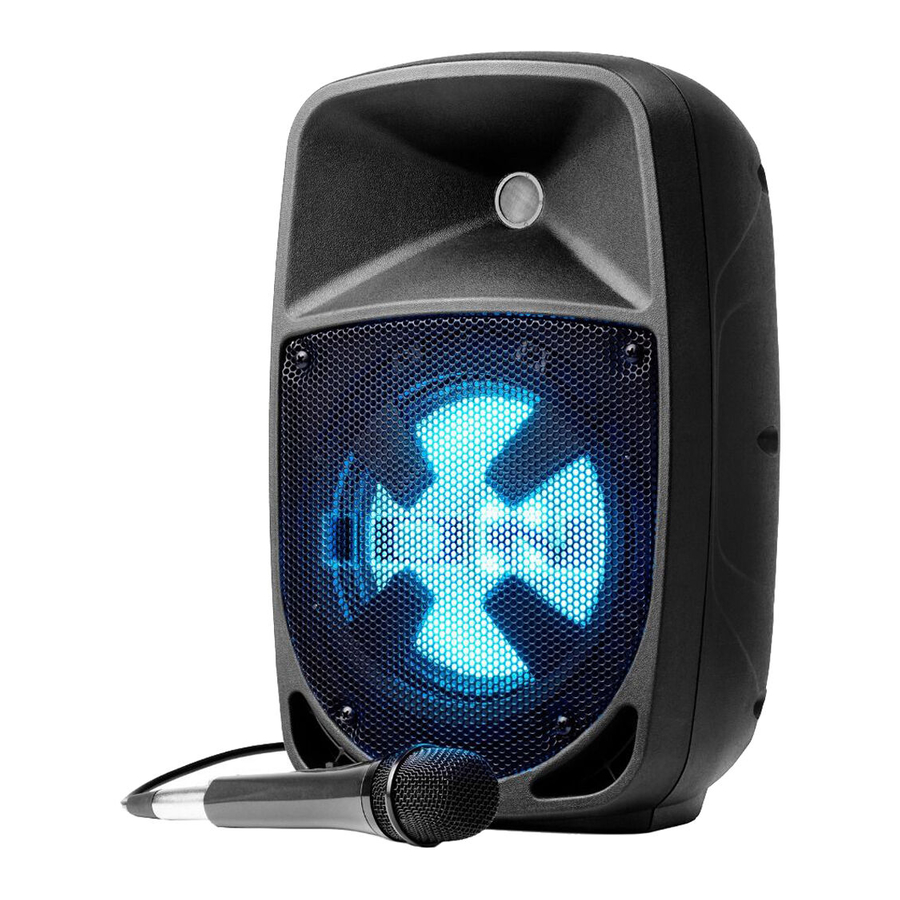

Ion Pro Glow 8 - Priručnik za kompaktni PA sustav velike snage

Sadržaj

1 Uvod
2 Sadržaj kutije
3 Brzo postavljanje
- 3.1 Dijagram povezivanja
4 Značajke
5 Rad
- 5.1 Uparivanje Bluetooth uređaja
- 5.2 Povezivanje dva zvučnika
6 Rješavanje problema
7 Podrška
8 Reference
9 Preuzmi priručnik
10 Na drugim jezicima

Uvod

Provjerite jesu li svi predmeti navedeni u odjeljku Sadržaj kutije uključeni u kutiju. Potražite u kutiji ispod pjenaste ploče kabel za napajanje i mikrofon.
Pročitajte knjižicu s sigurnosnim uputama prije korištenja proizvoda.
Proučite Dijagram povezivanja.
Provjerite jesu li svi ulazni uređaji kao što su mikrofoni, CD playeri ili digitalni media playeri isključeni i jesu li postavke glasnoće postavljene na "nula".
Povežite sve uređaje kao što je prikazano.
Uključite sve po sljedećem redoslijedu:
- Izvori audio ulaza (tj. mikrofoni, instrumenti, CD playeri)
- Pro Glow 8
Prilikom isključivanja uvijek obrnite ovaj postupak:
- Pro Glow 8
- Svi ulazni uređaji

Sadržaj kutije

Pro Glow 8
Mikrofon s kabelom
Daljinski upravljač
Kabel za napajanje (IEC)
Vodič za brzi početak
Knjižica sa sigurnosnim uputama i informacijama o jamstvu

Brzo postavljanje

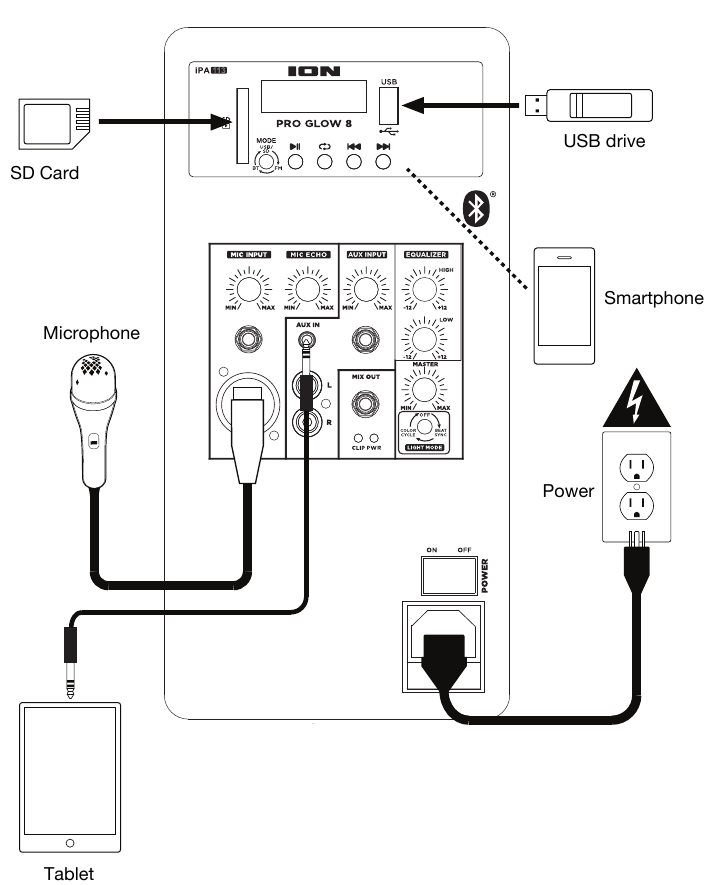

Dijagram povezivanja

Predmeti koji nisu navedeni podUvod > Sadržaj kutije prodaju se zasebno.

Značajke

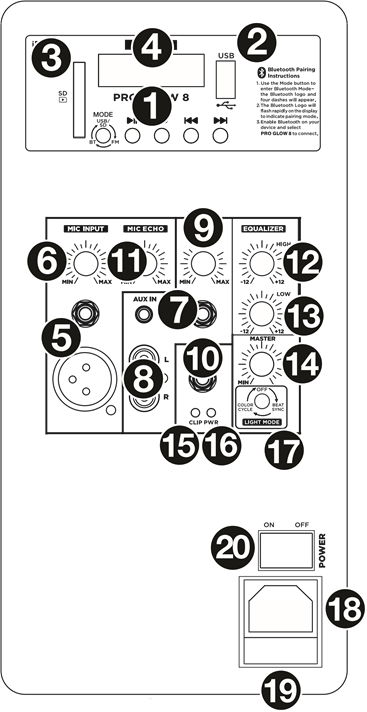

Stražnja ploča

Medijska ploča: Kontrole za USB, SD, FM radio i Bluetooth izvore. Simbol izvora načina rada medijske ploče svijetlit će kada se taj izvor reproducira.
Napomena: USB pogon ili SD kartica moraju sadržavati datoteke za reprodukciju kako bi se pravilno pojavile na zaslonu medijske ploče. Možete reproducirati MP3, WAV i WMA datoteke.
USB priključak: Ovdje priključite svoj USB flash pogon za reprodukciju glazbe.
Utor za SD karticu: Ovdje umetnite SD karticu za reprodukciju glazbe.
Zaslon: Prikazuje načine rada medijske ploče za USB, SD, FM radio i Bluetooth.
Napomena: Zaslon dolazi s plastičnom zaštitom. Uklonite je za optimalno gledanje.
Ulazi za mikrofon (1/4"/6,35 mm i XLR): Priključite dinamički mikrofon na 1/4" (6,35 mm) ili XLR ulaze. Kontrolirajte glasnoću ulaza pomoću gumba Glasnoća ulaza za mikrofon.
Glasnoća ulaza za mikrofon: Okrenite ovaj gumb za podešavanje glasnoće ulaza za Ulaz za mikrofon.
Pomoćni ulazi (1/8"/3,5 mm i 1/4"/6,35 mm): Priključite CD player, digitalni media player ili drugi audio izvor na 1/8" (3,5 mm) i 1/4" (6,35 mm) stereo pomoćne ulaze. Kontrolirajte glasnoću pomoću gumba Glasnoća pomoćnog ulaza.
RCA ulazi: Priključite CD player, digitalni media player, mikser ili drugi izvor medija na ove ulaze. Kontrolirajte glasnoću pomoću gumba Glasnoća pomoćnog ulaza.
Glasnoća pomoćnog ulaza: Okrenite ovaj gumb za podešavanje glasnoće ulaza za Pomoćni ulaz, XLR ulaz i RCA ulaze.
Mix Out (1/4" / 6,35 mm): Priključite ovaj izlaz na drugi aktivni (napajani) zvučnik. Razina izlaza kontrolira se pomoću Glasnoće ulaza za mikrofon, Glasnoće pomoćnog ulaza i Glavne glasnoće.
Eho mikrofona: Upotrijebite ovaj gumb za dodavanje ili uklanjanje efekta jeke na Ulazima za mikrofon.
Visoki EQ: Povećava ili smanjuje visoke (visoke) frekvencije za izvore Ulaz za mikrofon, Linijski ulaz i Medijska ploča u rasponu od -12 dB do +12 dB.
Niski EQ: Povećava ili smanjuje niske (bas) frekvencije za izvore Ulaz za mikrofon, Linijski ulaz i Medijska ploča u rasponu od -12 dB do +12 dB.
Glavna glasnoća: Okrenite ovaj gumb za podešavanje ukupne izlazne glasnoće zvučnika.
LED za izrezivanje: Ovaj LED će treptati crveno ako se signal s ulaza ili izvora medijske ploče izrezuje. Ako se to dogodi, smanjite postavku gumba Glasnoća ulaza za mikrofon, gumba Glasnoća pomoćnog ulaza ili gumba Glavna glasnoća.
LED napajanja: Označava je li Pro Glow 8 uključen ili isključen.
Gumb za način rada svjetla: Pritisnite ovaj gumb za odabir načina na koji funkcioniraju svjetla na prednjoj ploči:
- Ciklus boja: Svjetla polako svijetle i kruže kroz boje. Pritisnite i držite gumb za način rada svjetla da biste zamrznuli svjetla na jednoj boji. Ovo je zadani način rada kada se Pro Glow 8 prvi put uključi.
- Sinkronizacija ritma: Svjetla reagiraju na ritam glazbe.
- Isključeno: Svjetla se gase.
Ulaz kabela za napajanje (IEC): Ovdje umetnite priloženi kabel za napajanje za napajanje jedinice.
Osigurač: Orijentacija držača osigurača određuje trenutnu postavku napona Pro Glow 8. Ako je osigurač jedinice slomljen, uklonite držač osigurača i zamijenite slomljeni osigurač s onim s istom ocjenom (ispisanom na držaču osigurača). Korištenje osigurača s pogrešnom ocjenom može oštetiti jedinicu i/ili osigurač.
Prekidač za napajanje: Uključuje ili isključuje Pro Glow 8.

Medijska ploča

Funkcije medijske ploče:

Način rada MODE: Prebacuje načine rada s USB-a, SD-a, FM radija ili Bluetootha.
Napomena: USB pogon ili SD kartica moraju sadržavati datoteke za reprodukciju kako bi se pravilno pojavile na zaslonu medijske ploče. Možete reproducirati MP3, WAV i WMA datoteke.

Reproduciraj/Pauziraj: Reproduciraj/pauziraj USB, SD ili Bluetooth izvor. Pritisnite i držite Reproduciraj/Pauziraj 2 sekunde za početak funkcije automatskog pohranjivanja unaprijed postavljenih postaja. Ovo skače na najnižu postaju (87,5), a zatim putuje kroz širinu pojasa kako bi automatski pohranilo najjače postaje kao unaprijed postavljene.

Ponovi: Ponovi sve pjesme (ALL), ponovi sve pjesme u mapi (FOLd), ponovi trenutnu pjesmu koja se reproducira s USB-a ili SD-a (OnE) ili promiješaj redoslijed pjesama (rAn).

Prethodna: Reproducira prethodnu pjesmu s USB-a, SD-a ili Bluetootha. Kada slušate FM radio), pritisnite gumb jednom za preskakanje unatrag kroz FM postaje i držite gumb pritisnutim za traženje unatrag kroz unaprijed postavljene kanale.

Sljedeća: Reproducira sljedeću pjesmu s USB-a, SD-a ili Bluetootha. Kada slušate FM radio, pritisnite gumb jednom za ugađanje radija za jednu unaprijed postavljenu postaju prema dolje i držite gumb pritisnutim za traženje naprijed kroz unaprijed postavljene kanale.
Napomena: U nekim aplikacijama, pritiskom na gumbe Prethodna () ili Sljedeća () može se otići na drugi popis za reprodukciju ili glazbeni žanr

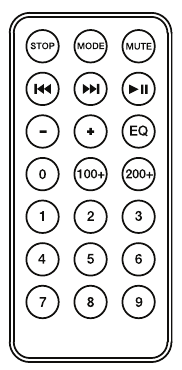

Daljinski upravljač medijske ploče

Napomena: Usmjerite daljinski upravljač ravno prema prednjoj strani woofera zvučnika. Osvjetljenje prostorije i trajanje baterije mogu utjecati na radni raspon daljinskog upravljača.

Napomena: Da biste prvi put upotrijebili daljinski upravljač, prvo izvucite jezičak pričvršćen na pretinac za baterije. Za promjenu baterije daljinskog upravljača slijedite dijagram koji se nalazi na stražnjoj strani daljinskog upravljača. Za zamjenu upotrijebite litijevu gumbnu bateriju od 3 V DC CR2032.

Zaustavi: Zaustavlja reprodukciju izvora medijske ploče.
Način rada: Odabire izvor medijske ploče: USB, SD, FM radio ili Bluetooth.
Napomena: USB pogon ili SD kartica moraju sadržavati datoteke za reprodukciju kako bi se pravilno pojavile na zaslonu medijske ploče. Možete reproducirati MP3, WAV i WMA datoteke.
Isključi zvuk: Utišava reprodukciju glazbe na izvorima medijske ploče.
Preth (): Odlazi na prethodnu pjesmu s USB-a ili SD kartice. Kada slušate Bluetooth izvore, pritiskom na Preth u nekim aplikacijama može se otići na drugi popis za reprodukciju ili glazbeni žanr. Kada slušate FM radio, pritisnite gumb Preth jednom za preskakanje unatrag kroz FM postaje i držite gumb pritisnutim za traženje unatrag kroz unaprijed postavljene kanale.
Sljedeća (): Prelazi na sljedeću pjesmu s USB-a ili SD kartice. Kada slušate Bluetooth izvore, pritiskom na Sljedeća u nekim aplikacijama može se otići na drugi popis za reprodukciju ili glazbeni žanr. Kada slušate FM radio, pritisnite gumb Sljedeća jednom za ugađanje radija za jednu unaprijed postavljenu postaju prema dolje i držite gumb pritisnutim za traženje naprijed kroz unaprijed postavljene kanale.
Reproduciraj/Pauziraj (): Reproducira ili pauzira USB, SD ili Bluetooth izvor medijske ploče. Pritisnite i držite Reproduciraj/Pauziraj 2 sekunde za početak funkcije automatskog pohranjivanja unaprijed postavljenih postaja. Ovo skače na najnižu postaju (87,5), a zatim putuje kroz FM pojas kako bi automatski pohranilo najjače postaje kao unaprijed postavljene.
Napomena: Datoteke se reproduciraju s USB ili SD izvora prvo po abecednom redu onoga što je na korijenskoj razini, zatim po abecednom redu po mapi i zatim po abecednom redu po nazivu pjesme.
Vol –: Smanjuje glasnoću izvora medijske ploče.
Vol +: Povećava glasnoću izvora medijske ploče.
Napomena: Glasnoća daljinskog upravljača utječe samo na izvor medijske ploče i radi zajedno s fizičkim gumbom za glasnoću medijske ploče na stražnjoj ploči jedinice.
EQ: Odabire jednu od sljedećih digitalnih EQ unaprijed postavljenih postavki za korištenje s izvorom medijske ploče: Bas (BAS), Pop (POP), Rock (rOC), Jazz (JA2), Klasična (CLA), Country (COU), Bez EQ (OFF, tvornička zadana postavka).
Napomena: Digitalni EQ radi samo za Bluetooth, USB flash pogon i SD kartice.
100+: Skače naprijed za 100 pjesama.
200+: Skače naprijed za 200 pjesama.
Brojčane tipke: Omogućuju odabir kanala za FM radio postaje i odabir pjesama za USB i SD kartice.

Rad

Uparivanje Bluetooth uređaja

Uključite svoj Bluetooth uređaj.
Uključite Pro Glow 8.
Upotrijebite gumb Način rada za odabir Bluetooth načina rada, koji se prikazuje kao "bt" na zaslonu. Pro Glow 8 automatski će ući u način uparivanja za traženje Bluetooth uređaja. Znat ćete da ste u načinu uparivanja kada ikona Bluetooth treperi.
Idite na zaslon za postavljanje svog Bluetooth uređaja, pronađite PRO GLOW 8 i povežite se. Ikona Bluetooth ostat će stalno upaljena.
Napomena: Korisnici bi trebali razmotriti ažuriranje OS-a svog uređaja ako imaju problema s uparivanjem ili reprodukcijom glazbe.
Za prekid uparivanja, isključite Bluetooth na svom uređaju ili odaberite Zaboravi ovaj uređaj sa svog uređaja.

Povezivanje dva zvučnika

Za povezivanje dva zvučnika Pro Glow 8:

Uključite kabel od 1/4" u Mix Output koji se nalazi na stražnjoj ploči jednog Pro Glow 8.
Uključite drugi kraj kabela od 1/4" u 1/4" ulaz drugog Pro Glow 8.
Uključite oba zvučnika. Upotrijebite Glasnoću pomoćnog ulaza na drugom zvučniku za podešavanje razine ulaznog signala.

Rješavanje problema

Ako je zvuk izobličen: Pokušajte smanjiti kontrolu glasnoće izvora zvuka ili glazbenog instrumenta. Također, pokušajte smanjiti ukupnu glasnoću Pro Glow 8.

Ako ima previše basa: Pokušajte podesiti kontrolu tona ili EQ s Pro Glow 8 ili izvora zvuka kako biste smanjili razinu basa. To će vam omogućiti da reproducirate glazbu glasnije prije nego što dođe do izrezivanja (izobličenja).

Ako se prilikom korištenja mikrofona čuje visoki zvižduk: To je vjerojatno povratna informacija. Usmjerite mikrofon dalje od zvučnika.

Ako ne čujete mikrofon iznad glasnoće glazbe: Smanjite glasnoću glazbe sa svog izvora.

Kada pritisnem Prethodna () ili Sljedeća (), ne povećava se na sljedeću FM postaju: Kratki pritisci gumba skočit će na unaprijed postavljene postaje. Držite gumb pritisnutim za traženje sljedeće postaje.

Ako kanal radio postaje treperi: Jedinica je trenutno utišana. Uključite zvuk da biste zaustavili treptanje i nastavili reprodukciju.

Ako logotip Bluetooth treperi brzo: Jedinica je trenutno u načinu uparivanja.

Ako logotip Bluetooth treperi polako: Uređaj je uparen, ali je glazba utišana. Uključite zvuk da biste zaustavili treptanje i nastavili reprodukciju.

Broj USB pjesme (Primjer: 001) treperi polako: Reprodukcija glazbe s USB pogona je utišana. Uključite zvuk da biste zaustavili treptanje i nastavili reprodukciju.

LCD prikazuje "NONE": Ako je USB pogon ili SD kartica već pravilno umetnuta, provjerite sadrži li datoteke za reprodukciju (MP3, WAV i WMA datoteke).

Ako ne možete povezati svoj audio uređaj s Pro Glow 8 putem Bluetootha:

Neka vaš audio uređaj (npr. pametni telefon ili tablet) i Pro Glow 8 budu što bliže jedan drugome dok se pokušavate povezati. Provjerite da ni audio uređaj ni Pro Glow 8 nisu ometani zidovima, namještajem itd.
Poništite Bluetooth vezu na Pro Glow 8 da biste prekinuli vezu Pro Glow 8 s bilo kojim drugim audio uređajem i ponovno pokrenuli postupak pretraživanja. Ako ovo ne uspije odmah, isključite Pro Glow 8 i zatim ga ponovno uključite. Pogledajte Rad > Uparivanje Bluetooth uređaja za više informacija.
Poništite Bluetooth vezu na svom audio uređaju isključivanjem i ponovnim uključivanjem Bluetootha. To možete pronaći u izborniku Bluetooth u Postavkama za svoj telefon ili drugi audio uređaj.
Ako ovo ne uspije i već ste se povezali s Pro Glow 8, pronađite Pro Glow 8 na popisu dostupnih ili prethodno povezanih uređaja u Bluetooth izborniku svog audio uređaja, dodirnite ikonu "zupčanika" ili "i" koja se nalazi pored njega, a zatim odaberite Prekini uparivanje ili Zaboravi. Isključite Pro Glow 8 i ponovno ga uključite i pokušajte ponovno upariti kada se ponovno pojavi na popisu dostupnih uređaja.
Napomena: Ako je Pro Glow 8 nedavno uparen s drugim audio uređajem koji je još uvijek u dometu, možda ćete morati ponoviti ovaj postupak s tim audio uređajem da biste ga u potpunosti prekinuli vezu.
