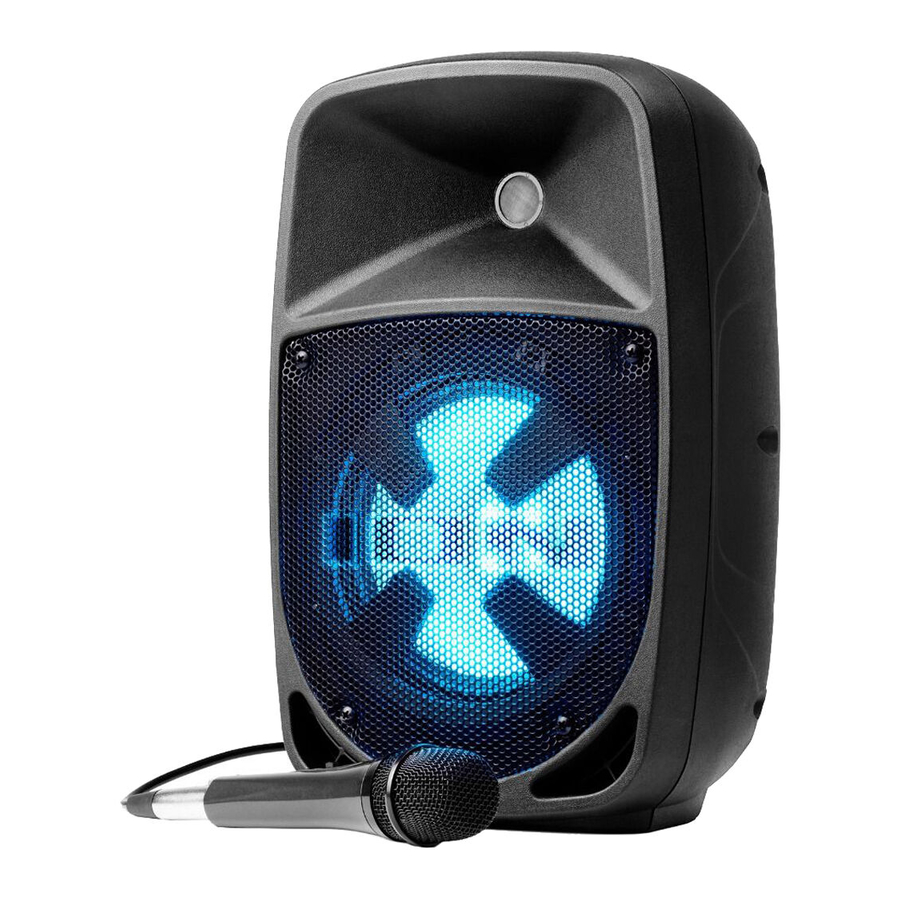

Ion Pro Glow 8 - Instrukcja obsługi kompaktowego systemu PA o dużej mocy

Wprowadzenie

1. Upewnij się, że wszystkie elementy wymienione w Zawartości pudełka znajdują się w pudełku. Poszukaj w pudełku pod arkuszem pianki kabla zasilającego i mikrofonu.
2. Przeczytaj broszurę z instrukcjami bezpieczeństwa przed użyciem produktu.
3. Zapoznaj się ze Schematem połączeń.
4. Upewnij się, że wszystkie urządzenia wejściowe, takie jak mikrofony, odtwarzacze CD lub cyfrowe odtwarzacze multimedialne, są wyłączone, a ustawienia głośności są ustawione na "zero".
5. Podłącz wszystkie urządzenia zgodnie z rysunkiem.
6. Włącz wszystko w następującej kolejności:
   • Źródła wejścia audio (np. mikrofony, instrumenty, odtwarzacze CD)
   • Pro Glow 8
7. Wyłączając, zawsze odwracaj tę operację:
   • Pro Glow 8
   • Wszelkie urządzenia wejściowe

Zawartość pudełka

Pro Glow 8
Mikrofon z kablem
Pilot zdalnego sterowania
Kabel zasilający (IEC)
Skrócona instrukcja obsługi
Broszura z instrukcjami bezpieczeństwa i informacjami o gwarancji

Szybka konfiguracja

Schemat połączeń

Elementy niewymienione w Wprowadzenie > Zawartość pudełka są sprzedawane oddzielnie.

Funkcje

Panel tylny

1. Panel multimedialny: Sterowanie źródłami USB, SD, radia FM i Bluetooth. Symbol źródła trybu panelu multimedialnego zaświeci się, gdy to źródło jest odtwarzane.
   Uwaga: Aby dysk USB lub karta SD pojawiły się prawidłowo na wyświetlaczu panelu multimedialnego, muszą zawierać odtwarzalne pliki. Możesz odtwarzać pliki MP3, WAV i WMA.
2. Port USB: Podłącz tutaj swój dysk flash USB, aby odtwarzać muzykę.
3. Gniazdo karty SD: Włóż tutaj kartę SD, aby odtwarzać muzykę.
4. Wyświetlacz: Wyświetla tryby panelu multimedialnego dla USB, SD, radia FM i Bluetooth.
   Uwaga: Wyświetlacz jest wyposażony w plastikową osłonę. Zdejmij ją, aby uzyskać optymalny widok.
5. Wejścia mikrofonowe (1/4"/6.35 mm & XLR): Podłącz mikrofon dynamiczny do wejść 1/4" (6,35 mm) lub XLR. Kontroluj głośność wejść za pomocą pokrętła Mic Input Volume (Głośność wejścia mikrofonowego).
6. Mic Input Volume (Głośność wejścia mikrofonowego): Przekręć to pokrętło, aby dostosować głośność wejścia Mic Input (Wejście mikrofonowe).
7. Wejścia Aux (1/8"/3.5 mm i 1/4"/6.35 mm): Podłącz odtwarzacz CD, cyfrowy odtwarzacz multimedialny lub inne źródło dźwięku do stereofonicznych wejść pomocniczych 1/8" (3,5 mm) i 1/4" (6,35 mm). Kontroluj głośność za pomocą pokrętła Aux Input Volume (Głośność wejścia Aux).
8. Wejścia RCA: Podłącz odtwarzacz CD, cyfrowy odtwarzacz multimedialny, mikser lub inne źródło multimediów do tych wejść. Kontroluj głośność za pomocą pokrętła Aux Input Volume (Głośność wejścia Aux).
9. Aux Input Volume (Głośność wejścia Aux): Przekręć to pokrętło, aby dostosować głośność wejścia Aux Input (Wejście Aux), XLR Input (Wejście XLR) i RCA Inputs (Wejścia RCA).
10. Mix Out (1/4" / 6.35 mm): Podłącz to wyjście do innego aktywnego (zasilanego) głośnika. Poziom wyjścia jest kontrolowany przez Mic Input Volume (Głośność wejścia mikrofonowego), Aux Input Volume (Głośność wejścia Aux) i Master Volume (Głośność główna).
11. Mic Echo: Użyj tego pokrętła, aby dodać lub usunąć efekt echa do Mic Inputs (Wejścia mikrofonowe).
12. High EQ: Zwiększa lub zmniejsza wysokie (sopranowe) częstotliwości dla źródeł Mic Input (Wejście mikrofonowe), Line Input (Wejście liniowe) i Media Panel (Panel multimedialny) w zakresie od -12 dB do +12 dB.
13. Low EQ: Zwiększa lub zmniejsza niskie (basowe) częstotliwości dla źródeł Mic Input (Wejście mikrofonowe), Line Input (Wejście liniowe) i Media Panel (Panel multimedialny) w zakresie od -12 dB do +12 dB.
14. Master Volume (Głośność główna): Przekręć to pokrętło, aby dostosować ogólną głośność wyjściową głośnika.
15. Clip LED: Ta dioda LED będzie migać na czerwono, jeśli sygnał z wejść lub źródła panelu multimedialnego jest obcinany. W takim przypadku zmniejsz ustawienie pokrętła Mic Input Volume (Głośność wejścia mikrofonowego), pokrętła Aux Input Volume (Głośność wejścia Aux) lub pokrętła Master Volume (Głośność główna).
16. Power LED: Wskazuje, czy Pro Glow 8 jest włączony, czy wyłączony.
17. Light Mode Button (Przycisk trybu oświetlenia): Naciśnij ten przycisk, aby wybrać sposób działania świateł na panelu przednim:
    • Color Cycle (Cykl kolorów): Światła powoli świecą i przechodzą przez kolory. Naciśnij i przytrzymaj przycisk trybu oświetlenia, aby zamrozić światła na jednym kolorze. Jest to tryb domyślny, gdy Pro Glow 8 jest włączany po raz pierwszy.
    • Beat Sync (Synchronizacja z rytmem): Światła reagują na rytm muzyki.
    • Off (Wyłączone): Światła wyłączają się.
18. Power Cable Input (Wejście kabla zasilającego) (IEC): Włóż tutaj dołączony kabel zasilający, aby zasilić urządzenie.
19. Fuse (Bezpiecznik): Orientacja uchwytu bezpiecznika określa aktualne ustawienie napięcia Pro Glow 8. Jeśli bezpiecznik urządzenia jest uszkodzony, wyjmij uchwyt bezpiecznika i wymień uszkodzony bezpiecznik na bezpiecznik o tej samej wartości znamionowej (wydrukowanej na uchwycie bezpiecznika). Użycie bezpiecznika o nieprawidłowej wartości znamionowej może uszkodzić urządzenie i/lub bezpiecznik.
20. Power Switch (Włącznik/wyłącznik zasilania): Włącza lub wyłącza Pro Glow 8.

Panel multimedialny

Funkcje panelu multimedialnego:

MODE Mode (Tryb MODE): Przełącza tryby z USB, SD, radia FM lub Bluetooth.
Uwaga: Aby dysk USB lub karta SD pojawiły się prawidłowo na wyświetlaczu panelu multimedialnego, muszą zawierać odtwarzalne pliki. Możesz odtwarzać pliki MP3, WAV i WMA.

Play (Odtwarzaj)/Pause (Pauza): Odtwarzanie/wstrzymywanie źródła USB, SD lub Bluetooth. Naciśnij i przytrzymaj Play (Odtwarzaj)/Pause (Pauza) przez 2 sekundy, aby rozpocząć funkcję automatycznego zapisu ustawień. Powoduje to przejście do najniższej stacji (87,5), a następnie przesuwa się przez pasmo, aby automatycznie zapisać najsilniejsze stacje jako ustawienia wstępne.

Repeat (Powtórz): Powtarzanie wszystkich utworów (ALL), powtarzanie wszystkich utworów w folderze (FOLd), powtarzanie aktualnie odtwarzanego utworu USB lub SD (OnE) lub losowanie kolejności utworów (rAn).

Previous (Poprzedni): Odtwarza poprzedni utwór USB, SD lub Bluetooth. Podczas słuchania radia FM), naciśnij raz przycisk, aby cofnąć się przez stacje FM, i przytrzymaj przycisk, aby przeszukać wstępnie ustawione kanały.

Next (Następny): Odtwarza następny utwór USB, SD lub Bluetooth. Podczas słuchania radia FM naciśnij raz przycisk, aby przestroić radio o jedną pozycję w dół, i przytrzymaj przycisk, aby przeszukać wstępnie ustawione kanały.
Uwaga: W niektórych aplikacjach naciśnięcie przycisku Previous (Poprzedni) () lub Next (Następny) () może spowodować przejście do innej listy odtwarzania lub gatunku muzycznego

Pilot panelu multimedialnego

Uwaga: Skieruj pilota bezpośrednio na przód głośnika niskotonowego. Oświetlenie pomieszczenia i żywotność baterii mogą wpływać na zasięg działania pilota.

Uwaga: Aby użyć pilota po raz pierwszy, najpierw wyciągnij wypustkę przymocowaną do komory baterii. Aby wymienić baterię w pilocie, postępuj zgodnie ze schematem znajdującym się z tyłu pilota. Do wymiany użyj baterii litowej pastylkowej 3 V DC CR2032.

1. Stop (Stop): Zatrzymuje odtwarzanie źródła panelu multimedialnego.
2. Mode (Tryb): Wybiera źródło panelu multimedialnego: USB, SD, radio FM lub Bluetooth.
   Uwaga: Aby dysk USB lub karta SD pojawiły się prawidłowo na wyświetlaczu panelu multimedialnego, muszą zawierać odtwarzalne pliki. Możesz odtwarzać pliki MP3, WAV i WMA.
3. Mute (Wycisz): Wycisza odtwarzanie muzyki ze źródeł panelu multimedialnego.
4. Prev (Poprzedni) (): Przechodzi do poprzedniego utworu z karty USB lub SD. Podczas słuchania źródeł Bluetooth naciśnięcie Prev (Poprzedni) w niektórych aplikacjach może spowodować przejście do innej listy odtwarzania lub gatunku muzycznego. Podczas słuchania radia FM naciśnij raz przycisk Prev (Poprzedni), aby cofnąć się przez stacje FM, i przytrzymaj przycisk, aby przeszukać wstępnie ustawione kanały.
5. Next (Następny) (): Przechodzi do następnego utworu z karty USB lub SD. Podczas słuchania źródeł Bluetooth naciśnięcie Next (Następny) w niektórych aplikacjach może spowodować przejście do innej listy odtwarzania lub gatunku muzycznego. Podczas słuchania radia FM naciśnij raz przycisk Next (Następny), aby przestroić radio o jedną pozycję w dół, i przytrzymaj przycisk, aby przeszukać wstępnie ustawione kanały.
6. Play (Odtwarzaj)/Pause (Pauza) (): Odtwarza lub wstrzymuje źródło panelu multimedialnego USB, SD lub Bluetooth. Naciśnij i przytrzymaj Play/Pause (Odtwarzaj/Pauza) przez 2 sekundy, aby rozpocząć funkcję automatycznego zapisu ustawień. Powoduje to przejście do najniższej stacji (87,5), a następnie przesuwa się przez pasmo FM, aby automatycznie zapisać najsilniejsze stacje jako ustawienia wstępne.
   Uwaga: Pliki są odtwarzane ze źródła USB lub SD najpierw alfabetycznie według tego, co znajduje się na poziomie głównym, następnie alfabetycznie według folderu, a następnie alfabetycznie według nazwy utworu.
7. Vol –: Zmniejsza głośność źródła panelu multimedialnego.
8. Vol +: Zwiększa głośność źródła panelu multimedialnego.
   Uwaga: Głośność pilota wpływa tylko na źródło panelu multimedialnego i współpracuje z fizycznym pokrętłem głośności panelu multimedialnego na tylnym panelu urządzenia.
9. EQ: Wybiera jedno z następujących cyfrowych ustawień korektora do użycia ze źródłem panelu multimedialnego: Bass (BAS), Pop (POP), Rock (rOC), Jazz (JA2), Classical (CLA), Country (COU), No EQ (Brak korektora) (OFF, ustawienie domyślne).
   Uwaga: Cyfrowy korektor działa tylko dla źródeł Bluetooth, pamięci flash USB i kart SD.
10. 100+: Przeskakuje o 100 utworów do przodu.
11. 200+: Przeskakuje o 200 utworów do przodu.
12. Number Keys (Klawisze numeryczne): Zapewnia wybór kanałów dla stacji radiowych FM i wybór utworów dla źródeł USB i kart SD.

Obsługa

Parowanie urządzenia Bluetooth

1. Włącz urządzenie Bluetooth.
2. Włącz Pro Glow 8.
3. Użyj przycisku Mode (Tryb), aby wybrać tryb Bluetooth, który pojawia się jako "bt" na wyświetlaczu. Pro Glow 8 automatycznie przejdzie w tryb parowania, aby wyszukać urządzenia Bluetooth. Będziesz wiedzieć, że jesteś w trybie parowania, gdy ikona Bluetooth miga.
4. Przejdź do ekranu konfiguracji urządzenia Bluetooth, znajdź PRO GLOW 8 i połącz się. Ikona Bluetooth będzie świecić światłem ciągłym.
   Uwaga: Użytkownicy powinni rozważyć aktualizację systemu operacyjnego swojego urządzenia, jeśli mają problemy z parowaniem lub odtwarzaniem muzyki.
5. Aby rozłączyć parowanie, wyłącz Bluetooth w urządzeniu lub wybierz Forget this device (Zapomnij to urządzenie) w urządzeniu.

Podłączanie dwóch głośników

Aby połączyć dwa głośniki Pro Glow 8:

1. Podłącz kabel 1/4" do Mix Output (Wyjście miksu) znajdującego się na tylnym panelu jednego Pro Glow 8.
2. Podłącz drugi koniec kabla 1/4" do wejścia 1/4" innego Pro Glow 8.
3. Włącz oba głośniki. Użyj Aux Input Volume (Głośność wejścia Aux) na drugim głośniku, aby dostosować poziom sygnału wejściowego.

Rozwiązywanie problemów

Jeśli dźwięk jest zniekształcony: Spróbuj zmniejszyć głośność źródła dźwięku lub instrumentu muzycznego. Spróbuj również zmniejszyć ogólną głośność Pro Glow 8.

Jeśli jest za dużo basów: Spróbuj dostosować barwę lub korektor z Pro Glow 8 lub źródła dźwięku, aby obniżyć poziom basów. Pozwoli to na głośniejsze odtwarzanie muzyki przed wystąpieniem obcinania (zniekształcenia).

Jeśli podczas korzystania z mikrofonu słychać wysoki gwizd: To prawdopodobnie sprzężenie zwrotne. Skieruj mikrofon z dala od głośnika.

Jeśli nie słyszysz mikrofonu ponad głośnością muzyki: Zmniejsz głośność muzyki ze źródła.

Kiedy naciskam Previous (Poprzedni) () lub Next (Następny) (), nie przechodzi do następnej stacji FM: Krótkie naciśnięcia przycisku spowodują przejście do ustawień wstępnych. Przytrzymaj przycisk, aby wyszukać następną stację.

Jeśli kanał stacji radiowej miga: Urządzenie jest aktualnie wyciszone. Wyłącz wyciszenie, aby zatrzymać miganie i wznowić odtwarzanie.

Jeśli logo Bluetooth miga szybko: Urządzenie jest aktualnie w trybie parowania.

Jeśli logo Bluetooth miga wolno: Urządzenie jest sparowane, ale muzyka jest wyciszona. Wyłącz wyciszenie, aby zatrzymać miganie i wznowić odtwarzanie.

Numer utworu USB (Przykład: 001) miga wolno: Odtwarzanie muzyki z dysku USB jest wyciszone. Wyłącz wyciszenie, aby zatrzymać miganie i wznowić odtwarzanie.

Wyświetlacz LCD pokazuje "NONE" (BRAK): Jeśli dysk USB lub karta SD są już prawidłowo włożone, upewnij się, że zawierają odtwarzalne pliki (MP3, WAV i WMA).

Jeśli nie możesz podłączyć urządzenia audio do Pro Glow 8 przez Bluetooth:

• Upewnij się, że urządzenie audio (np. smartfon lub tablet) i Pro Glow 8 znajdują się jak najbliżej siebie podczas próby połączenia. Upewnij się, że zarówno urządzenie audio, jak i Pro Glow 8 nie są zasłonięte przez ściany, meble itp.
• Zresetuj połączenie Bluetooth w Pro Glow 8, aby odłączyć Pro Glow 8 od innego urządzenia audio i ponownie uruchomić proces wyszukiwania. Jeśli to nie zadziała od razu, wyłącz Pro Glow 8, a następnie włącz go ponownie. Zobacz Obsługa > Parowanie urządzenia Bluetooth, aby uzyskać więcej informacji.
• Zresetuj połączenie Bluetooth w urządzeniu audio, wyłączając i włączając Bluetooth. Można to znaleźć w menu Bluetooth w Ustawieniach telefonu lub innego urządzenia audio.
  Jeśli to nie zadziała i łączyłeś się już wcześniej z Pro Glow 8, znajdź Pro Glow 8 na liście dostępnych lub wcześniej podłączonych urządzeń w menu Bluetooth urządzenia audio, dotknij ikonę "koła zębatego" lub "i" znajdującą się obok niego, a następnie wybierz Unpair (Rozłącz) lub Forget (Zapomnij). Wyłącz Pro Glow 8 i włącz go ponownie i spróbuj ponownie sparować, gdy pojawi się ponownie na liście dostępnych urządzeń.
  Uwaga: Jeśli Pro Glow 8 został niedawno sparowany z innym urządzeniem audio, które jest nadal w zasięgu, może być konieczne powtórzenie tego procesu z tym urządzeniem audio, aby całkowicie się rozłączyć.

Wsparcie

Aby uzyskać najnowsze informacje o tym produkcie (wymagania systemowe, informacje o kompatybilności itp.) i rejestracji produktu, odwiedź stronę ionaudio.com.

Aby uzyskać dodatkowe wsparcie techniczne, odwiedź stronę ionaudio.com/support.

Nie wystawiaj Pro Glow 8 na działanie deszczu lub stojącej wody.
