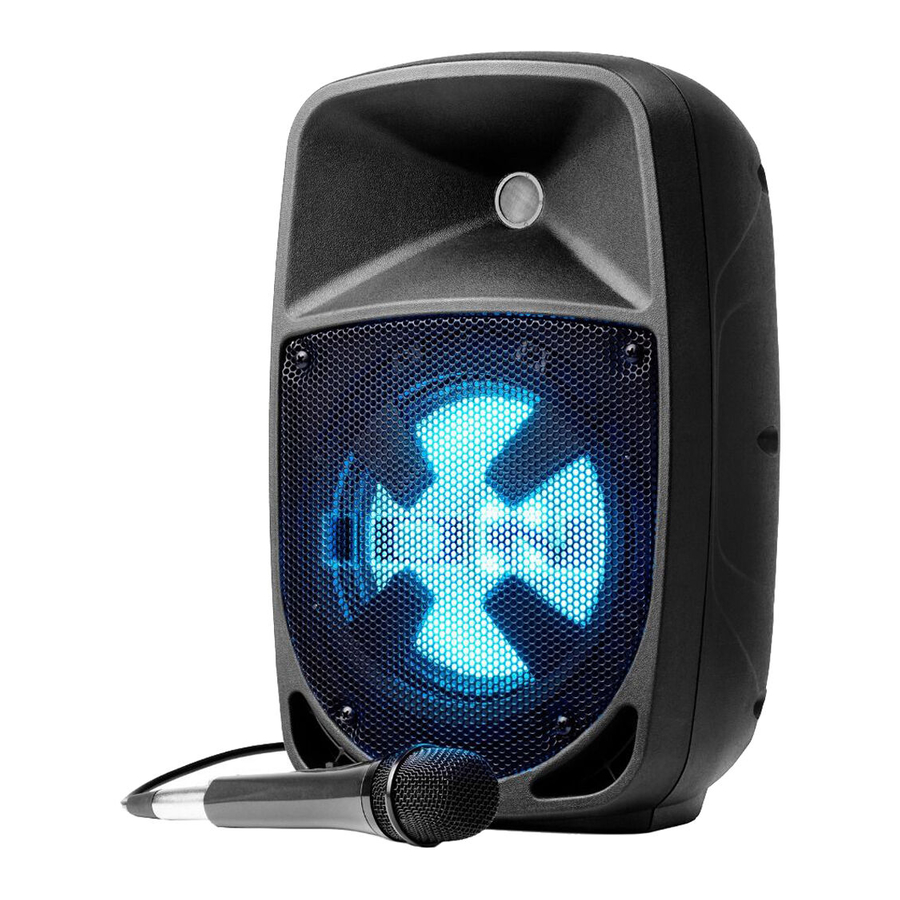

Ion Pro Glow 8 - Manual de utilizare al sistemului PA compact de mare putere

Introducere

1. Asigurați-vă că toate elementele enumerate în Conținutul cutiei sunt incluse în cutie. Căutați în cutie sub foaia de spumă cablul de alimentare și microfonul.
2. Citiți broșura cu instrucțiuni de siguranță înainte de a utiliza produsul.
3. Studiați Diagrama de conectare.
4. Asigurați-vă că toate dispozitivele de intrare, cum ar fi microfoanele, playerele CD sau playerele media digitale, sunt oprite și setările de volum sunt setate la "zero".
5. Conectați toate dispozitivele așa cum se arată.
6. Porniți totul în următoarea ordine:
   • Surse de intrare audio (adică microfoane, instrumente, playere CD)
   • Pro Glow 8
7. Când opriți, inversați întotdeauna această operațiune:
   • Pro Glow 8
   • Orice dispozitive de intrare

Conținutul cutiei

Pro Glow 8
Microfon cu cablu
Telecomandă
Cablu de alimentare (IEC)
Ghid de pornire rapidă
Instrucțiuni de siguranță și broșură cu informații despre garanție

Configurare rapidă

Diagrama de conectare

Articolele care nu sunt enumerate sub Introducere > Conținutul cutiei se vând separat.

Caracteristici

Panoul din spate

1. Panou media: Comenzi pentru sursele USB, SD, radio FM și Bluetooth. Simbolul sursei Panoului media se va aprinde când acea sursă este redată.
   Notă: O unitate USB sau un card SD trebuie să conțină fișiere redabile pentru a apărea corect în afișajul panoului media. Puteți reda fișiere MP3, WAV și WMA.
2. Port USB: Conectați unitatea flash USB aici pentru a reda muzică.
3. Slot pentru card SD: Introduceți cardul SD aici pentru a reda muzică.
4. Afișaj: Afișează modurile panoului media pentru USB, SD, radio FM și Bluetooth.
   Notă: Afișajul vine cu un protector de plastic pe el. Scoateți-l pentru o vizualizare optimă.
5. Intrări microfon (1/4"/6,35 mm & XLR): Conectați un microfon dinamic la intrările de 1/4" (6,35 mm) sau XLR. Controlați volumul intrărilor folosind butonul Volum intrare microfon.
6. Volum intrare microfon: Rotiți acest buton pentru a regla volumul de intrare al Intrării microfon.
7. Intrări auxiliare (1/8"/3,5 mm și 1/4"/6,35 mm): Conectați un player CD, un player media digital sau o altă sursă audio la intrările auxiliare stereo de 1/8" (3,5 mm) și 1/4" (6,35 mm). Controlați volumul folosind butonul Volum intrare auxiliară.
8. Intrări RCA: Conectați un player CD, un player media digital, un mixer sau o altă sursă media la aceste intrări. Controlați volumul folosind butonul Volum intrare auxiliară.
9. Volum intrare auxiliară: Rotiți acest buton pentru a regla volumul de intrare al Intrării auxiliare, Intrării XLR și Intrărilor RCA.
10. Mix Out (1/4" / 6,35 mm): Conectați această ieșire la un alt difuzor activ (alimentat). Nivelul ieșirii este controlat de Volum intrare microfon, Volum intrare auxiliară și Volum master.
11. Mic Echo: Utilizați acest buton pentru a adăuga sau elimina un efect de ecou la Intrările microfon.
12. EQ înalte: Crește sau scade frecvențele înalte (acute) pentru sursele Intrare microfon, Intrare linie și Panou media într-un interval cuprins între -12 dB și +12 dB.
13. EQ joase: Crește sau scade frecvențele joase (grave) pentru sursele Intrare microfon, Intrare linie și Panou media într-un interval cuprins între -12 dB și +12 dB.
14. Volum master: Rotiți acest buton pentru a regla volumul general de ieșire al difuzorului.
15. LED Clip: Acest LED va clipi roșu dacă semnalul de la intrări sau sursa panoului media este distorsionat. Dacă se întâmplă acest lucru, reduceți setarea butonului Volum intrare microfon, a butonului Volum intrare auxiliară sau a butonului Volum master.
16. LED alimentare: Indică dacă Pro Glow 8 este pornit sau oprit.
17. Buton mod lumină: Apăsați acest buton pentru a selecta modul în care funcționează luminile de pe panoul frontal:
    • Ciclu de culoare: Luminile strălucesc încet și parcurg culorile. Apăsați și mențineți apăsat butonul mod lumină pentru a îngheța luminile pe o singură culoare. Acesta este modul implicit când Pro Glow 8 este pornit pentru prima dată.
    • Sincronizare ritm: Luminile reacționează la ritmul muzicii.
    • Oprit: Luminile se sting.
18. Intrare cablu de alimentare (IEC): Introduceți cablul de alimentare inclus aici pentru a alimenta unitatea.
19. Siguranță: Orientarea suportului siguranței determină setarea curentă a tensiunii Pro Glow 8. Dacă siguranța unității este defectă, scoateți suportul siguranței și înlocuiți siguranța defectă cu una cu aceeași valoare nominală (imprimată pe suportul siguranței). Utilizarea unei siguranțe cu o valoare nominală incorectă poate deteriora unitatea și/sau siguranța.
20. Întrerupător de alimentare: Pornește sau oprește Pro Glow 8.

Panoul media

Funcțiile panoului media:

Mod MODE (mod): Comută modurile de la USB, SD, radio FM sau Bluetooth.
Notă: O unitate USB sau un card SD trebuie să conțină fișiere redabile pentru a apărea corect în afișajul panoului media. Puteți reda fișiere MP3, WAV și WMA.

Redare/Pauză: Redă/întrerupe sursa USB, SD sau Bluetooth. Apăsați și mențineți apăsat Redare/Pauză timp de 2 secunde pentru a începe funcția de stocare automată prestabilită. Aceasta sare la cea mai mică stație (87,5) și apoi parcurge lățimea de bandă pentru a stoca automat cele mai puternice stații ca presetări.

Repetare: Repetă toate piesele (ALL), repetă toate piesele din folder (FOLd), repetă piesa USB sau SD redată curent (OnE) sau amestecă ordinea pieselor (rAn).

Anterior: Redă piesa USB, SD sau Bluetooth anterioară. Când ascultați radioul FM), apăsați butonul o dată pentru a sări înapoi prin stațiile FM și mențineți butonul apăsat pentru a căuta înapoi prin presetările canalelor.

Următorul: Redă piesa USB, SD sau Bluetooth următoare. Când ascultați radioul FM, apăsați butonul o dată pentru a regla radioul în jos cu o presetare și mențineți butonul apăsat pentru a căuta înainte prin presetările canalelor.
Notă: În unele aplicații, apăsarea butoanelor Anterior () sau Următorul () poate merge la o altă listă de redare sau gen muzical

Telecomanda panoului media

Notă: Îndreptați telecomanda direct spre partea din față a wooferului difuzorului. Iluminarea camerei și durata de viață a bateriei pot afecta raza de acțiune a telecomenzii.

Notă: Pentru a utiliza telecomanda pentru prima dată, trageți mai întâi fila atașată la compartimentul bateriei. Pentru a schimba bateria telecomenzii, urmați diagrama situată pe spatele telecomenzii. Utilizați o baterie buton cu litiu de 3 V DC CR2032 pentru înlocuire.

1. Oprire: Oprește redarea sursei panoului media.
2. Mod: Selectează sursa panoului media: USB, SD, radio FM sau Bluetooth.
   Notă: O unitate USB sau un card SD trebuie să conțină fișiere redabile pentru a apărea corect în afișajul panoului media. Puteți reda fișiere MP3, WAV și WMA.
3. Mute (oprire sunet): Reduce la tăcere redarea muzicii pe sursele panoului media.
4. Prev (): Accesează piesa anterioară de pe cardul USB sau SD. Când ascultați surse Bluetooth, apăsarea Prev în unele aplicații poate merge la o altă listă de redare sau gen muzical. Când ascultați radioul FM, apăsați butonul Prev o dată pentru a sări înapoi prin stațiile FM și mențineți butonul apăsat pentru a căuta înapoi prin presetările canalelor.
5. Next (): Avansare la următoarea piesă de pe cardul USB sau SD. Când ascultați surse Bluetooth, apăsarea Next în unele aplicații poate merge la o altă listă de redare sau gen muzical. Când ascultați radioul FM, apăsați butonul Next o dată pentru a regla radioul în jos cu o presetare și mențineți butonul apăsat pentru a căuta înainte prin presetările canalelor.
6. Redare/Pauză (): Redă sau întrerupe sursa panoului media USB, SD sau Bluetooth. Apăsați și mențineți apăsat Redare/Pauză timp de 2 secunde pentru a începe funcția de stocare automată prestabilită. Aceasta sare la cea mai mică stație (87,5) și apoi parcurge banda FM pentru a stoca automat cele mai puternice stații ca presetări.
   Notă: Fișierele sunt redate de pe sursa USB sau SD mai întâi în ordine alfabetică a ceea ce se află la nivelul rădăcină, apoi alfabetic după folder și apoi alfabetic după numele piesei.
7. Vol –: Scade volumul sursei panoului media.
8. Vol +: Crește volumul sursei panoului media.
   Notă: Volumul telecomenzii afectează numai sursa panoului media și funcționează împreună cu butonul fizic de volum al panoului media de pe panoul din spate al unității.
9. EQ: Selectează una dintre următoarele presetări EQ digitale pentru a fi utilizate cu o sursă a panoului media: Bass (BAS), Pop (POP), Rock (rOC), Jazz (JA2), Classical (CLA), Country (COU), Fără EQ (OFF, setare implicită din fabrică).
   Notă: EQ digital funcționează numai pentru sursele Bluetooth, unitate flash USB și card SD.
10. 100+: Sare înainte cu 100 de piese.
11. 200+: Sare înainte cu 200 de piese.
12. Taste numerice: Oferă selecția canalelor pentru posturile de radio FM și selecția pieselor pentru sursele de card USB și SD.

Operare

Asocierea unui dispozitiv Bluetooth

1. Porniți dispozitivul Bluetooth.
2. Porniți Pro Glow 8.
3. Utilizați butonul Mode (mod) pentru a selecta modul Bluetooth, care apare ca "bt" pe afișaj. Pro Glow 8 va intra automat în modul de asociere pentru a căuta dispozitive Bluetooth. Veți ști că sunteți în modul de asociere când pictograma Bluetooth clipește.
4. Navigați la ecranul de configurare al dispozitivului Bluetooth, găsiți PRO GLOW 8 și conectați-vă. Pictograma Bluetooth va rămâne aprinsă continuu.
   Notă: Utilizatorii ar trebui să ia în considerare actualizarea sistemului de operare al dispozitivului lor dacă întâmpină probleme cu asocierea sau redarea muzicii.
5. Pentru a deconecta asocierea, opriți Bluetooth pe dispozitiv sau selectați Forget this device (Uită acest dispozitiv) de pe dispozitiv.

Conectarea a două difuzoare

Pentru a conecta două difuzoare Pro Glow 8:

1. Introduceți un cablu de 1/4" în Mix Output (Ieșire mixaj) situat pe panoul din spate al unui Pro Glow 8.
2. Introduceți celălalt capăt al cablului de 1/4" în Intrarea de 1/4" a unui alt Pro Glow 8.
3. Porniți ambele difuzoare. Utilizați Aux Input Volume (Volum intrare auxiliară) de pe al doilea difuzor pentru a regla nivelul semnalului de intrare.

Depanare

Dacă sunetul este distorsionat: Încercați să reduceți controlul volumului sursei de sunet sau al instrumentului muzical. De asemenea, încercați să reduceți volumul general al Pro Glow 8.

Dacă există prea mult bas: Încercați să reglați controlul tonului sau EQ de la Pro Glow 8 sau de la sursa de sunet pentru a reduce nivelul basului. Acest lucru vă va permite să redați muzica mai tare înainte de a apărea distorsiuni (distorsiuni).

Dacă există un zgomot ascuțit de fluierat când utilizați un microfon: Acesta este probabil feedback. Îndreptați microfonul departe de difuzor.

Dacă nu puteți auzi microfonul peste volumul muzicii: Reduceți volumul muzicii de la sursă.

Când apăs Previous () sau Next (), nu se incrementează la următoarea stație FM: Apăsările scurte ale butonului vor sări la presetări. Țineți butonul apăsat pentru a căuta următoarea stație.

Dacă canalul postului de radio clipește: Unitatea este dezactivată în prezent. Activați sunetul pentru a opri clipirea și a relua redarea.

Dacă sigla Bluetooth clipește rapid: Unitatea este în prezent în modul de asociere.

Dacă sigla Bluetooth clipește încet: Un dispozitiv este asociat, dar muzica este dezactivată. Activați sunetul pentru a opri clipirea și a relua redarea.

Numărul piesei USB (Exemplu: 001) clipește încet: Redarea muzicii de pe unitatea USB este dezactivată. Activați sunetul pentru a opri clipirea și a relua redarea.

LCD-ul afișează "NONE": Dacă o unitate USB sau un card SD este deja introdus corect, asigurați-vă că conține fișiere redabile (fișiere MP3, WAV și WMA).

Dacă nu vă puteți conecta dispozitivul audio la Pro Glow 8 prin Bluetooth:

• Aveți dispozitivul audio (de exemplu, smartphone sau tabletă) și Pro Glow 8 cât mai aproape unul de celălalt în timp ce încercați să vă conectați. Asigurați-vă că atât dispozitivul audio, cât și Pro Glow 8 nu sunt obstrucționate de pereți, mobilier etc.
• Resetați conexiunea Bluetooth pe Pro Glow 8 pentru a deconecta Pro Glow 8 de la orice alt dispozitiv audio și reporniți procesul de căutare. Dacă acest lucru nu funcționează imediat, opriți Pro Glow 8 și apoi reporniți-l. Consultați Operare > Asocierea unui dispozitiv Bluetooth pentru mai multe informații.
• Resetați conexiunea Bluetooth de pe dispozitivul audio oprind și repornind Bluetooth. Puteți găsi acest lucru în meniul Bluetooth din Setările telefonului sau ale altui dispozitiv audio.
  Dacă acest lucru nu funcționează și v-ați conectat la Pro Glow 8 înainte, găsiți Pro Glow 8 în lista de dispozitive disponibile sau conectate anterior din meniul Bluetooth al dispozitivului audio, atingeți pictograma "roată dințată" sau "i" situată lângă acesta și apoi selectați Unpair (Anulare asociere) sau Forget (Uită). Opriți și reporniți Pro Glow 8 și încercați să vă asociați din nou odată ce reapare în lista de dispozitive disponibile.
  Notă: Dacă Pro Glow 8 a fost asociat recent cu un alt dispozitiv audio care se află încă în raza de acțiune, poate fi necesar să repetați acest proces cu acel dispozitiv audio pentru a deconecta complet.

Asistență

Pentru cele mai recente informații despre acest produs (cerințe de sistem, informații despre compatibilitate etc.) și înregistrarea produsului, vizitați ionaudio.com.

Pentru asistență suplimentară pentru produse, vizitați ionaudio.com/support.

Nu expuneți Pro Glow 8 la ploaie sau apă stătătoare.
