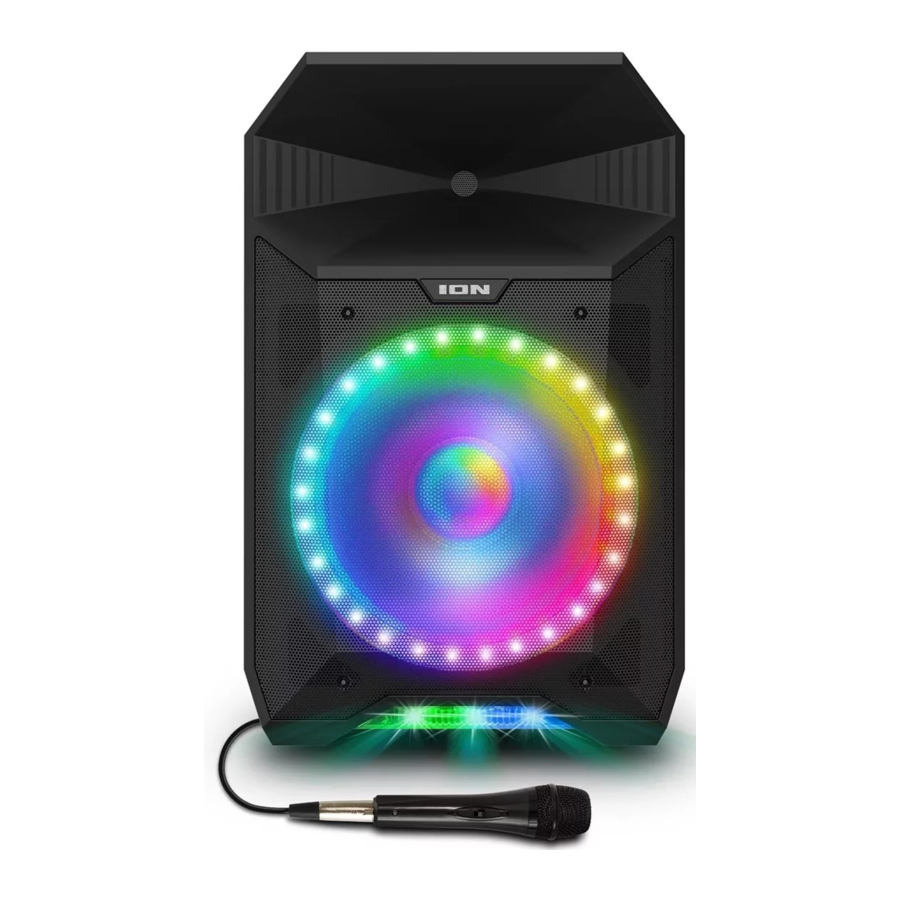

Ion TOTAL PA LIVE - Manual do Sistema de Alto-falantes

Introdução

Obrigado por adquirir o Total PA^™ Live. Na ION, seu entretenimento é tão importante para nós quanto é para você. É por isso que projetamos nossos produtos com uma coisa em mente: tornar sua vida mais divertida e mais conveniente.

Conteúdo da caixa

Total PA^™ Live
Cabo de alimentação (1,5 m)
Microfone com cabo (4,5 m)
Suporte de alto-falante
Guia de início rápido

Configuração

1. Certifique-se de que todos os itens listados no Conteúdo da caixa estejam incluídos na caixa. Procure na caixa sob a folha de espuma o cabo de alimentação e o microfone.
2. Leia o Manual de segurança e garantia antes de usar o produto.
3. Estude o Diagrama de conexão.
4. Certifique-se de que todos os dispositivos de entrada (como microfones, CD players ou players de mídia digital) estejam desligados com as configurações de volume definidas como "zero".
5. Conecte todos os dispositivos conforme mostrado no Diagrama de conexão.
6. Ligue tudo na seguinte ordem:
   1. Dispositivos de entrada de áudio (por exemplo, microfones, instrumentos, CD players)
   2. Total PA^™ Live
7. Quando terminar de usar o Total PA^™ Live, desligue tudo na seguinte ordem:
   1. Total PA^™ Live
   2. Dispositivos de entrada de áudio

Diagrama de conexão

Os itens não listados em Conteúdo da caixa são vendidos separadamente.

Recursos

Painel traseiro

1. Botões do painel de mídia: Controles para as fontes de áudio USB/SD, rádio FM e Bluetooth^®. Esses controles incluem seleção de modo e opções de reprodução de música. Consulte Painel de mídia para obter mais informações.
2. Porta USB: Conecte sua unidade flash USB aqui para reproduzir música. Você também pode usar esta porta para carregar o dispositivo USB, como um tablet ou smartphone. Para carregar um dispositivo que está transmitindo música via Bluetooth, pause a música primeiro e espere que ela se reconecte após a inserção do cabo USB (não incluído).
3. Slot para cartão SD: Insira seu cartão SD aqui para reproduzir música.
4. Tela: Esta tela mostra informações relevantes para a operação atual do Total PA^™ Live.
   Observação: A tela vem com um protetor de plástico. Remova-o para uma visualização ideal.
5. Entradas de microfone (1/4"/6,35 mm e XLR): Conecte um microfone ou fonte de nível de microfone a estas entradas.
6. Entradas auxiliares (1/8" e XLR): Essas entradas podem ser usadas para conectar um CD player, MP3 player ou outra fonte de áudio.
7. Saída de mixagem (XLR): Conecte esta saída a um alto-falante, mixer ou gravador.
8. Botão de controle: Gire este botão para ajustar o volume principal (saída geral) do alto-falante. Pressione este botão para selecionar e fazer ajustes no volume do microfone 1, no volume do microfone 2, no volume da fonte (rádio, USB, SD, sinal Bluetooth e entrada auxiliar), efeito de eco, EQ alto e EQ baixo. O volume do Total PA^™ Live não afeta o volume do seu dispositivo Bluetooth. Para obter a melhor qualidade de som, defina o volume da fonte de entrada para 100% e use o controle Fonte e Volume principal do alto-falante para ajustar o volume.
9. Repetir/Vincular: No modo USB ou SD, pressione este botão para repetir uma única faixa, pasta ou todas as faixas. Pressione e segure este botão para iniciar a vinculação estéreo a outro Total PA^™ Live.
10. Modo: Pressione este botão para selecionar a fonte de áudio a ser usada: USB, SD, rádio FM, Aux (disponível para selecionar quando a porta USB e o slot para cartão SD estiverem vazios) ou Bluetooth.
11. LED de clipe: O LED de clipe piscará em vermelho se o sinal dos conectores de entrada ou da fonte de áudio do Painel de mídia estiver clipando (distorção de um sinal excessivamente alto). Se isso acontecer, diminua a configuração do botão Volume principal ou o volume da Entrada auxiliar/de microfone (se um dispositivo alto estiver conectado a qualquer um deles).
12. Botão Modo de luz: Pressione e segure este botão para ligar ou desligar as luzes Party Starter^™. Pressione e solte este botão para alternar entre um desses cinco modos para as luzes no painel frontal.
    • Ciclo de cores: As luzes brilham lentamente e percorrem as cores. Este é o modo padrão quando o Total PA^™ Live é ligado pela primeira vez.
    • Sincronização de batida: As luzes piscam e mudam de cor de acordo com o ritmo da música que está sendo tocada no alto-falante. Para obter o melhor efeito de iluminação, pode ser necessário ajustar o volume do seu dispositivo, o volume da fonte e/ou o volume principal.
    • Roda de cores: As luzes giram em uma roda de todas as cores.
    • Sincronização de batida da roda de cores: As luzes giram em uma roda de todas as cores e mudam de direção e velocidade de acordo com o ritmo da música que está sendo tocada no alto-falante. Para obter o melhor efeito de iluminação, pode ser necessário ajustar o volume do seu dispositivo, o volume da fonte e/ou o volume principal.
    • Desligado: As luzes se apagam.
13. Entrada do cabo de alimentação (IEC): Insira o cabo de alimentação incluído aqui para carregar a unidade.
14. Interruptor de alimentação: Mova este interruptor para ligar ou desligar a alimentação do alto-falante. Suas configurações anteriores serão lembradas ao desligar e ligar novamente.
    Observação: O Total PA^™ Live será desligado após 15 minutos sem reprodução de áudio.

Painel de mídia

Use os seguintes botões no Painel de mídia para controlar as fontes de áudio USB/SD, rádio FM e Bluetooth.

Modo: Pressione este botão para alternar a fonte de áudio entre USB/SD, rádio FM, Aux (disponível para selecionar quando a porta USB e o slot para cartão SD estiverem vazios) e Bluetooth. O modo padrão ao ligar o Total PA^™ Live é Bluetooth. O modo USB/SD só pode ser selecionado se uma unidade USB ou cartão SD estiver conectado ao Total PA^™ Live; caso contrário, o botão Modo alternará apenas entre Bluetooth, Aux e rádio FM.

Observação: Sua unidade USB ou cartão SD não pode ter mais de 16 GB e deve conter arquivos reproduzíveis para que seus dados apareçam corretamente na Tela. Ele pode ter arquivos MP3. Quando você conecta uma unidade USB ou cartão SD com arquivos reproduzíveis, o Total PA^™ Live ordena os arquivos alfabeticamente por pasta no diretório raiz e, em seguida, por nome de faixa na pasta.

Reproduzir/Pausar: Quando USB/SD é selecionado como a fonte de áudio, pressione este botão para reproduzir/pausar a faixa selecionada no momento. Pressione este botão duas vezes para interromper a reprodução e retornar ao início da lista de faixas.

No modo Rádio, pressione e segure Reproduzir/Pausar para definir uma predefinição. Selecione qual número predefinido definir a estação usando os botões < e > e pressione Reproduzir/Pausar para confirmar. Pressione e solte Reproduzir/Pausar quando estiver no modo Rádio para alternar entre as predefinições de rádio salvas. A tela mostrará o número predefinido selecionado (P 1-30).

Quando Bluetooth é selecionado como a fonte de áudio, pressione este botão para reproduzir/pausar a faixa selecionada no momento ou pressione e segure este botão para ativar/desativar os avisos de voz.

Repetir: Pressione este botão para percorrer as cinco opções de repetição/aleatório:

• Reproduzir as faixas da pasta USB/SD em ordem com repetição/aleatório desativado (OFF).
• Reproduzir as faixas em ordem aleatória (Rd0).
• Reproduzir a faixa USB/SD atual em repetição (ONE).
• Reproduzir todas as faixas na unidade USB ou cartão SD em repetição (ALL).
• Reproduzir a lista de faixas da pasta atual em repetição (F0d). A pasta usada é baseada em qual música está tocando quando é ativada. Por exemplo, se uma música estiver tocando no nível raiz, selecionar F0d repetirá apenas as músicas no nível raiz. Se uma música estiver na pasta "A", apenas as músicas na pasta "A" serão repetidas.

Anterior: Quando USB/SD ou Bluetooth é selecionado como a fonte de áudio, pressione este botão para ir para a faixa anterior na lista de reprodução.

Próximo: Quando USB/SD ou Bluetooth é selecionado como a fonte de áudio, pressione este botão para ir para a próxima faixa na lista de reprodução.

Observação: Em alguns aplicativos em dispositivos Bluetooth, pressionar os botões < (Anterior) ou > (Próximo) pode alterar a lista de reprodução ou o gênero musical em vez da faixa.

Luzes: Pressione para alternar entre os modos de luz: Ciclo de cores, Roda de cores, Sincronização de batida da roda de cores, Sincronização de batida, Desligado. Pressione e segure quando as luzes Party Starter^™ estiverem acesas para desligar as luzes Party Starter^™ e manter as luzes do woofer acesas.

Operação

Usando o botão de controle

O botão de controle é definido por padrão para controlar o Volume Principal de todos os canais. Pressione o botão de controle para alternar entre as diferentes funções: Canal de Microfone, Fonte, Nível de Efeito de Eco e EQ.

• Pressione o botão de controle para selecionar o canal de microfone 1 ou 2. Gire o botão de controle para aumentar ou diminuir o volume da entrada de microfone independentemente dos outros canais.
• Pressione o botão de controle novamente para selecionar a Fonte. Gire o botão de controle para aumentar ou diminuir o volume do sinal Aux/BT/USB/Rádio independentemente dos canais de microfone.
• Pressione o botão de controle novamente para controlar o nível de efeito de eco para o canal de microfone.
• Pressione o botão de controle novamente para selecionar o ajuste de EQ grave. Gire o botão de controle para aumentar ou diminuir as frequências graves em todos os canais.
• Pressione o botão de controle novamente para selecionar o ajuste de EQ agudo. Gire o botão de controle para aumentar ou diminuir as frequências agudas em todos os canais.
  Observação: As frequências de EQ médias podem mudar com base no uso do aplicativo e/ou determinadas configurações de Otimização Acústica, mas não podem ser controladas no alto-falante. Portanto, se o EQ hi ou low for ajustado manualmente, através do codificador de pressão, o EQ médio deverá retornar a 0.
• Pressione o botão de controle novamente para retornar ao ajuste de Volume Principal.

Se não houver atividade no botão de controle por 5 segundos, a função voltará para Volume Principal.

Emparelhamento com um dispositivo Bluetooth

1. Ligue o Total PA^™ Live girando o interruptor de ligar/desligar.
2. Use o botão Mode (Modo) para selecionar o modo Bluetooth (a menos que seja a primeira vez que é ligado ou o modo Bluetooth era o modo em que estava quando foi desligado) e o Total PA^™ Live entrará automaticamente no modo de emparelhamento Bluetooth.
3. O Total PA^™ Live entrará automaticamente no modo de emparelhamento Bluetooth.
4. Navegue até a tela de configuração do Bluetooth do seu dispositivo, encontre Total PA Live e conecte-se. Não se conecte ao Total PA Live_BLE; este é reservado exclusivamente para conectar-se ao aplicativo ION Sound XP^™. Quando conectado, o ícone do Bluetooth no display piscará e você ouvirá "Connected" (Conectado).
   Observação: Se você tiver problemas para conectar, selecione "Forget this Device" (Esquecer este dispositivo) no seu dispositivo Bluetooth e tente conectar novamente.
5. Para desconectar, desligue o Bluetooth nas configurações de Bluetooth do seu dispositivo.

Vinculando dois alto-falantes (Stereo-Link^™):

1. Ligue os dois alto-falantes Total PA^™ Live girando seus interruptores de ligar/desligar. Certifique-se de que eles estão no modo de emparelhamento Bluetooth e não estão conectados a um dispositivo.
2. Pressione e segure o botão Repeat/Link (Repetir/Vincular) em um alto-falante (o alto-falante "Esquerdo" principal que controlará ambos) para entrar no modo Stereo Link. Depois que um link for estabelecido, a palavra LINK aparecerá nos displays dos dois alto-falantes.
3. Conecte-se ao alto-falante principal via Bluetooth.
   Para desconectar, pressione duas vezes o botão Repeat/Link (Repetir/Vincular).

Observação: Os alto-falantes devem estar a menos de 20 m (65,6') um do outro para serem vinculados corretamente.

Observação: O Total PA^™ Live não é compatível com os modelos de PA ION anteriores. Para vincular a um modelo anterior, use um cabo XLR (não incluído) e vincule do PA mais recente ao anterior através da saída XLR no Total PA^™ Live e da entrada XLR Aux no modelo anterior.

Uma vez conectado, use o ajuste de Volume da Fonte para afetar a saída de AMBOS os Alto-falantes Principal e Secundário.

Você também pode ajustar o volume Principal, o volume do Microfone e o EQ separadamente em cada alto-falante. O ajuste de efeito de eco afeta apenas a entrada de microfone no Alto-falante Principal. O Alto-falante Secundário não terá efeito de eco.

Emparelhando um dispositivo Bluetooth usando NFC
O NFC (Near-Field Communication) permite a troca de dados de dispositivos, como emparelhamento, simplesmente batendo-os suavemente um no outro. Consulte o manual do seu dispositivo para ver se este recurso é suportado.

Para usar o NFC para emparelhar com o Total PA™ Live:

1. Para usar o NFC, seu dispositivo deve estar ligado e desbloqueado.
2. Entre no menu Settings (Configurações) do seu dispositivo e verifique se o NFC está ativado (etapa única).
3. Ligue o Total PA™ Live.
4. Toque e segure brevemente seu dispositivo no logotipo NFC localizado no painel superior do Total PA™ Live.
5. Siga as instruções de emparelhamento que aparecem no seu telefone. Se for necessária uma senha, digite "0000".

Para desemparelhar, bata suavemente seu dispositivo contra o logotipo NFC.

Modo SD/USB

Pressione o botão Mode (Modo) para alternar para selecionar o modo SD ou USB. O Total PA^™ Live reproduzirá automaticamente o primeiro arquivo compatível. Os arquivos são reproduzidos em ordem alfabética do que está no nível raiz, depois em ordem alfabética por pasta e, em seguida, em ordem alfabética por nome da faixa. A reprodução de mídia será interrompida quando toda a mídia tiver sido reproduzida no cartão SD ou na unidade USB. Pressione e segure os botões Next (Próximo) e Previous (Anterior) para avançar ou retroceder rapidamente dentro da música.

Observação: O cartão SD ou a unidade USB devem ter arquivos reproduzíveis para que apareçam no display do painel de mídia. Se não houver unidade USB ou cartão SD inserido no painel de mídia, pressionar e soltar o botão Mode (Modo) alternará entre Bluetooth, Aux e rádio.

Configurações de repetição (as abreviações serão exibidas no display):

• ALL: Repeat all of the tracks in the folder. (Repetir todas as faixas da pasta.)
• FOLd: Repeat all of the tracks in the folder. (Repetir todas as faixas da pasta.)
• OnE: Repeat the current playing USB track. (Repetir a faixa USB que está sendo reproduzida.)
• rAn: Shuffle the track order. (Aleatorizar a ordem das faixas.)

Controle do aplicativo

Para garantir a melhor experiência possível com o aplicativo, use o sistema operacional Android ou iOS mais recente no seu dispositivo.

Siga estas etapas para baixar o aplicativo gratuito no seu dispositivo:

1. Abra a Apple App Store ou o Google Play no seu dispositivo. Em seguida, procure pelo aplicativo ION Sound XP.
2. Siga as instruções na tela para baixar e instalar o aplicativo. Uma vez baixado, o aplicativo ION Sound XP aparecerá na tela inicial do seu dispositivo.
3. Conecte seu dispositivo ao Total PA^™ Live via Bluetooth. Consulte a seção Emparelhamento com um dispositivo Bluetooth para aprender como fazer isso.
4. Abra o aplicativo ION Sound XP^TM. Se solicitado, permita que o aplicativo acesse os serviços de Bluetooth e localização do seu dispositivo.
5. Toque para selecionar Add A Product (Adicionar um produto) na tela. O aplicativo irá procurar e encontrar o Total PA^™ Live.
   Se você estiver tendo problemas para conectar, toque em Help with setting up? (Ajuda com a configuração?) para obter dicas adicionais.
6. Selecione o ícone Total PA^™ Live para ir para a próxima tela, onde você pode usar o aplicativo para controlar várias funções do alto-falante, como:
   • Radio: Play the radio, change stations, and edit presets. (Rádio: reproduza o rádio, troque de estação e edite as predefinições.)
   • EQ: Adjust the speaker's equalization. (EQ: ajuste a equalização do alto-falante.)
   • Mic Volume: Adjust the volume for the microphone inputs. (Volume do microfone: ajuste o volume para as entradas do microfone.)
   • Source Volume: Adjust the volume for Bluetooth, Aux input, and the FM radio. (Volume da fonte: ajuste o volume para Bluetooth, entrada Aux e rádio FM.)
   • Main Volume: Adjust the source volume together. (Volume principal: ajuste o volume da fonte em conjunto.)
   • Echo Effect: Adjust the amount of echo effect. (Efeito de eco: ajuste a quantidade de efeito de eco.)
   • Lighting Effects: Select the lighting effect or turn the lighting effects on/off. (Efeitos de iluminação: selecione o efeito de iluminação ou ligue/desligue os efeitos de iluminação.)
   • Voice Prompts: Enable or disable the voice prompts. (Comandos de voz: ative ou desative os comandos de voz.)
   • Support: Visit ionaudio.com, contact Technical Support, and view Warranty information and Frequently Asked Questions. (Suporte: visite ionaudio.com, entre em contato com o suporte técnico e veja as informações de garantia e as perguntas frequentes.)

Solução de problemas

Se o som estiver distorcido: Tente diminuir o controle de volume de sua fonte de som, instrumento musical ou microfone. Além disso, tente reduzir o volume geral do Total PA^™ Live usando o botão Main Volume (Volume principal).

Se houver graves em excesso: Tente ajustar o controle de tom ou equalização em sua fonte de som para diminuir o nível de graves. Isso permitirá que você toque a música mais alto antes que ocorra o clipping (distorção).

Se houver um ruído agudo quando estiver usando microfones: Provavelmente é microfonia. Aponte o microfone para longe da caixa acústica.

Se você não conseguir ouvir o microfone acima do volume da música: Use o botão Control para aumentar o volume de entrada do microfone, abaixe o volume da fonte ou abaixe o volume da música de sua fonte.

A tela exibe "NONE": Se uma unidade USB ou cartão SD já estiver inserido corretamente, certifique-se de que ele contenha arquivos reproduzíveis (arquivos MP3).

Se você não conseguir conectar seu dispositivo de áudio ao Total PA^™ Live via Bluetooth:

• Mantenha seu dispositivo de áudio (por exemplo, smartphone ou tablet) e o Total PA^™ Live o mais próximos possível ao tentar conectar. Certifique-se de que tanto o dispositivo de áudio quanto o Total PA^™ Live não estejam obstruídos por paredes, móveis, etc.
• Redefina a conexão Bluetooth no Total PA^™ Live para desconectar o Total PA^™ Live de qualquer outro dispositivo de áudio e reinicie o processo de pesquisa. Se isso não funcionar imediatamente, desligue o Total PA^™ Live e ligue-o novamente. Consulte Emparelhamento com um dispositivo Bluetooth para obter mais informações.
• Redefina a conexão Bluetooth em seu dispositivo de áudio desligando e ligando o Bluetooth novamente. Você pode encontrar isso no menu Bluetooth nas configurações do seu telefone ou outro dispositivo de áudio.
  Se isso não funcionar e você já tiver se conectado ao Total PA^™ Live antes, encontre o Total PA^™ Live na lista de dispositivos disponíveis ou conectados anteriormente no menu Bluetooth do seu dispositivo de áudio, toque no ícone "engrenagem" ou "i" localizado ao lado dele e selecione Desemparelhar ou Esquecer. Desligue e ligue o Total PA^™ Live novamente e tente emparelhar novamente quando ele reaparecer em sua lista de dispositivos disponíveis.
  Observação: Se o Total PA^™ Live tiver sido emparelhado com outro dispositivo de áudio recentemente que ainda esteja dentro do alcance, pode ser necessário repetir este processo com esse dispositivo de áudio para desconectar completamente.

Se você tiver interrupções de áudio ao reproduzir música de um dispositivo Bluetooth, isso pode estar acontecendo porque sua unidade está tentando se conectar a outra caixa acústica. Isso pode ocorrer se você desligar uma caixa acústica que estava vinculada à sua unidade ou se você acabou de ligar sua unidade e ela está no modo StereoLink. Para interromper as interrupções de áudio, saia do modo Stereo-Link pressionando duas vezes o botão Repeat/Link button (botão Repetir/Link). Alternativamente, você pode esperar que sua unidade se conecte a outra caixa acústica, se houver uma dentro do alcance.

Se você quiser impedir que sua caixa acústica se conecte automaticamente quando você a liga, certifique-se de pressionar duas vezes o Repeat/Link button (botão Repetir/Link) para sair do modo Stereo-Link antes de desligá-la.

Suporte

Para obter as informações mais recentes sobre este produto (documentação, especificações técnicas, requisitos do sistema, informações de compatibilidade, etc.) e registro do produto, visite ionaudio.com.

Para obter suporte adicional ao produto, visite ionaudio.com/support.
