Uvod

Zahvaljujemo se vam za nakup Total PA^™ Live. Pri ION-u je vaša zabava za nas enako pomembna kot za vas. Zato oblikujemo naše izdelke z eno mislijo—da bi vam življenje naredili bolj zabavno in priročno.

Vsebina škatle

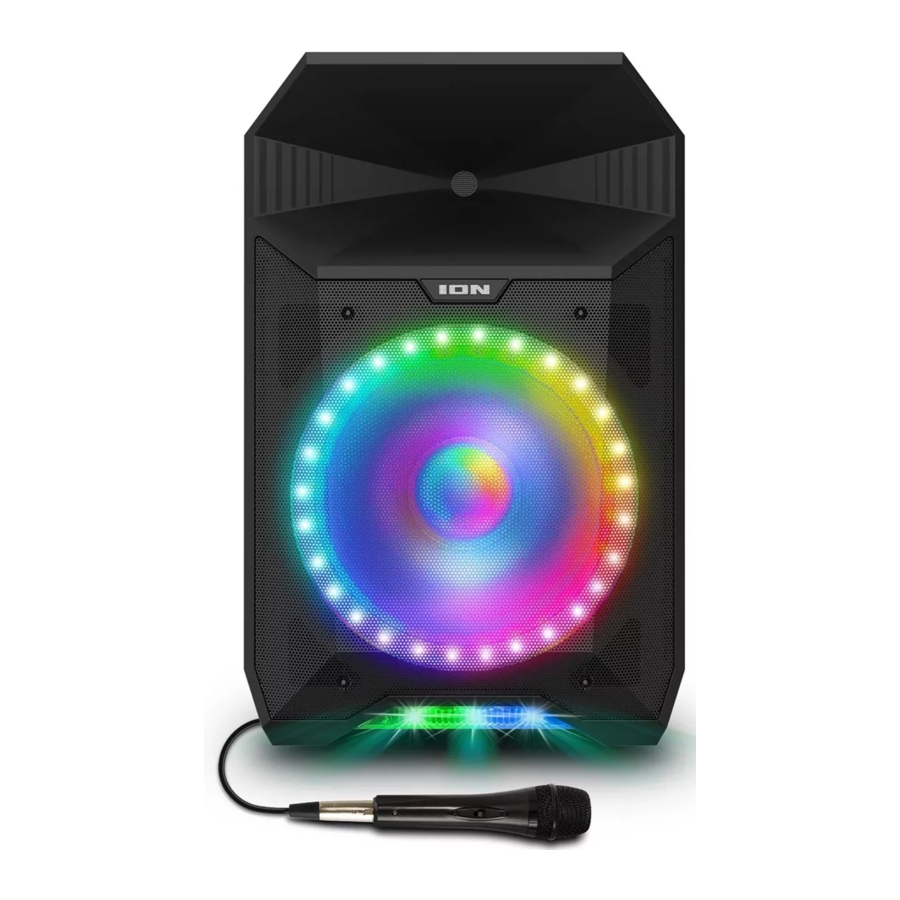

Total PA^™ Live
Napajalni kabel (150 cm)
Mikrofon s kablom (450 cm)
Stojalo za zvočnik
Vodnik za hiter začetek

Namestitev

Prepričajte se, da so vsi elementi, navedeni v Vsebini škatle, vključeni v škatlo. V škatli pod penasto folijo poiščite napajalni kabel in mikrofon.
Pred uporabo izdelka preberite Priročnik o varnosti in garanciji.
Preučite Shemo povezav.
Prepričajte se, da so vse vhodne naprave (kot so mikrofoni, predvajalniki CD-jev ali predvajalniki digitalnih medijev) izklopljene z nastavitvami glasnosti nastavljenimi na "nič".
Povežite vse naprave, kot je prikazano v shemi povezav.
Vklopite vse po naslednjem vrstnem redu:
1. Zvočne vhodne naprave (npr. mikrofoni, instrumenti, predvajalniki CD-jev)
2. Total PA^™ Live
Ko končate z uporabo Total PA^™ Live, izklopite vse po naslednjem vrstnem redu:
1. Total PA^™ Live
2. Zvočne vhodne naprave

Shema povezav

Predmeti, ki niso navedeni v Vsebini škatle, se prodajajo ločeno.

Funkcije

Zadnja plošča

Gumbi medijske plošče: Kontrole za USB/SD, FM radio in Bluetooth^® zvočne vire. Te kontrole vključujejo izbiro načina in možnosti predvajanja glasbe. Za več informacij glejte Medijska plošča.
Vrata USB: Tukaj priključite svoj USB-ključ za predvajanje glasbe. Ta vrata lahko uporabite tudi za polnjenje naprave USB, kot je tablični računalnik ali pametni telefon. Če želite napolniti napravo, ki pretaka glasbo prek povezave Bluetooth, najprej začasno ustavite glasbo in nato počakajte, da se znova poveže po vstavitvi kabla USB (ni priložen).
Reža za kartico SD: Tukaj vstavite svojo kartico SD za predvajanje glasbe.
Zaslon: Ta zaslon prikazuje informacije, ki so pomembne za trenutno delovanje Total PA^™ Live.
Opomba: Zaslon ima plastično zaščito. Odstranite jo za optimalen pogled.
Vhodi za mikrofon (1/4"/6,35 mm & XLR): Na te vhode priključite mikrofon ali vir na ravni mikrofona.
Pomožni vhodi (1/8" & XLR): Te vhode lahko uporabite za priključitev predvajalnika CD-jev, predvajalnika MP3 ali drugega zvočnega vira.
Mešalni izhod (XLR): Ta izhod priključite na zvočnik, mešalnik ali snemalnik.
Kontrolni gumb: Zavrtite ta gumb za prilagajanje glavne glasnosti (celotne izhodne moči) zvočnika. Pritisnite ta gumb za izbiro in prilagajanje glasnosti mikrofona 1, glasnosti mikrofona 2, glasnosti vira (radio, USB, SD, signal Bluetooth in pomožni vhod), učinka odmeva, visokih EQ in nizkih EQ. Glasnost Total PA^™ Live ne vpliva na glasnost vaše naprave Bluetooth. Za najboljšo kakovost zvoka nastavite glasnost vira vhoda na 100 % in uporabite kontrolo glasnosti vira in glavne glasnosti zvočnika za prilagajanje glasnosti.
Ponavljanje/Povezava: V načinu USB ali SD pritisnite ta gumb za ponavljanje ene skladbe, mape ali vseh skladb. Pritisnite in pridržite ta gumb, da začnete stereo povezavo z drugim Total PA^™ Live.
Način: Pritisnite ta gumb za izbiro zvočnega vira, ki ga želite uporabiti: USB, SD, FM radio, Aux (na voljo za izbiro, ko sta vrata USB in reža za kartico SD prazni) ali Bluetooth.
LED za omejevanje: LED za omejevanje bo utripala rdeče, če se signal z vhodnih priključkov ali zvočnega vira Medijske plošče omejuje (izkrivljanje zaradi preglasnega signala). Če se to zgodi, zmanjšajte nastavitev gumba Glavna glasnost ali glasnost za Pomožni/Vhod za mikrofon (če je v enega priklopljena glasna naprava).
Gumb za način svetlobe: Pritisnite in pridržite ta gumb, da vklopite ali izklopite luči Party Starter^™. Pritisnite in spustite ta gumb za preklop med enim od teh petih načinov za luči na sprednji plošči.
- Barvni cikel: Luči počasi svetijo in se spreminjajo skozi barve. To je privzeti način, ko Total PA^™ Live prvič vklopite.
- Sinhronizacija ritma: Luči utripajo in spreminjajo barve glede na tempo glasbe, ki se predvaja na zvočniku. Za najboljši svetlobni učinek boste morda morali prilagoditi glasnost svoje naprave, glasnost vira in/ali glavno glasnost.
- Barvno kolo: Luči se vrtijo v kolesu vseh barv.
- Barvna sinhronizacija ritma: Luči se vrtijo v kolesu vseh barv in spreminjajo smer in hitrost glede na tempo glasbe, ki se predvaja na zvočniku. Za najboljši svetlobni učinek boste morda morali prilagoditi glasnost svoje naprave, glasnost vira in/ali glavno glasnost.
- Izklop: Luči se izklopijo.
Vhod za napajalni kabel (IEC): Tukaj vstavite priloženi napajalni kabel za polnjenje enote.
Stikalo za vklop: Preklopite to stikalo za vklop ali izklop zvočnika. Vaše prejšnje nastavitve si bodo zapomnjene ob izklopu in ponovnem vklopu.
Opomba: Total PA^™ Live se bo izklopil po 15 minutah, ko se ne predvaja zvok.

Medijska plošča

Uporabite naslednje gumbe na medijski plošči za upravljanje zvočnih virov USB/SD, FM radia in Bluetooth.

Način: Pritisnite ta gumb za preklop zvočnega vira med USB/SD, FM radio, Aux (na voljo za izbiro, ko sta vrata USB in reža za kartico SD prazni) in Bluetooth. Privzeti način ob vklopu Total PA^™ Live je Bluetooth. Način USB/SD je izbirljiv samo, če je v Total PA^™ Live priključen pogon USB ali kartica SD; sicer bo gumb za način preklapljal samo med Bluetooth, Aux in FM radiem.

Opomba: Vaš pogon USB ali kartica SD ne smeta biti večja od 16 GB in morata vsebovati predvajalne datoteke, da se bodo njeni podatki pravilno prikazali na Zaslonu. Lahko ima datoteke MP3. Ko priključite pogon USB ali kartico SD s predvajalnimi datotekami, bo Total PA^™ Live uredil datoteke po abecednem redu po mapi v korenskem imeniku in nato po imenu skladbe v mapi.

Predvajanje/Premor: Ko je USB/SD izbran kot zvočni vir, pritisnite ta gumb za predvajanje/premor trenutno izbrane skladbe. Dvakrat pritisnite ta gumb, da ustavite predvajanje in se vrnete na začetek seznama skladb.

V radijskem načinu pritisnite in pridržite Predvajanje/Premor, da nastavite prednastavitev. Izberite, katero številko prednastavitve želite nastaviti za postajo, z gumboma < in > in pritisnite Predvajanje/Premor za potrditev. Pritisnite in spustite Predvajanje/Premor, ko ste v radijskem načinu, za preklop med shranjenimi radijskimi prednastavitvami. Na zaslonu bo prikazana izbrana številka prednastavitve (P 1-30).

Ko je Bluetooth izbran kot zvočni vir, pritisnite ta gumb za predvajanje/premor trenutno izbrane skladbe ali pritisnite in pridržite ta gumb za vklop/izklop glasovnih pozivov.

Ponavljanje: Pritisnite ta gumb za preklop med petimi možnostmi ponavljanja/naključnega predvajanja:

Predvajaj skladbe mape USB/SD po vrstnem redu z izklopljenim ponavljanjem/naključnim predvajanjem (OFF).
Predvajaj skladbe v naključnem vrstnem redu (Rd0).
Predvajaj trenutno skladbo USB/SD v ponavljanju (ONE).
Predvajaj vse skladbe na pogonu USB ali kartici SD v ponavljanju (ALL).
Predvajaj seznam skladb trenutne mape v ponavljanju (F0d). Mapa, ki se uporablja, temelji na tem, katera skladba se predvaja, ko je aktivirana. Na primer, če se skladba predvaja na korenski ravni, bo izbira F0d ponavljala samo skladbe na korenski ravni. Če je skladba v mapi "A", bodo ponovljene samo skladbe v mapi "A".

Prejšnja: Ko je USB/SD ali Bluetooth izbran kot zvočni vir, pritisnite ta gumb, da greste na prejšnjo skladbo na seznamu predvajanja.

Naslednja: Ko je USB/SD ali Bluetooth izbran kot zvočni vir, pritisnite ta gumb, da greste na naslednjo skladbo na seznamu predvajanja.

Opomba: V nekaterih aplikacijah na napravah Bluetooth lahko pritisk na gumbe < (Prejšnja) ali > (Naslednja) spremeni seznam predvajanja ali glasbeno zvrst namesto skladbe.

Luči: Pritisnite za preklop med načini osvetlitve: Barvni cikel, Barvno kolo, Sinhronizacija ritma barvnega kolesa, Sinhronizacija ritma, Izklop. Pritisnite in pridržite, ko so luči Party Starter^™ vklopljene, da izklopite luči Party Starter^™ in ohranite vklopljene luči nizkotonca.

Delovanje

Uporaba upravljalnega gumba

Upravljalni gumb je privzeto nastavljen za nadzor glavne glasnosti za vse kanale. Pritisnite upravljalni gumb, da preklopite med različnimi funkcijami: mikrofon kanal, vir, raven učinka odmeva in EQ.

Pritisnite upravljalni gumb, da izberete kanal mikrofona 1 ali 2. Zavrtite upravljalni gumb, da povečate ali zmanjšate glasnost vhoda mikrofona neodvisno od drugih kanalov.
Ponovno pritisnite upravljalni gumb, da izberete Vir. Zavrtite upravljalni gumb, da povečate ali zmanjšate glasnost signala Aux/BT/USB/Radio neodvisno od kanalov mikrofona.
Ponovno pritisnite upravljalni gumb, da nadzirate raven učinka odmeva za kanal mikrofona.
Ponovno pritisnite upravljalni gumb, da izberete nastavitev nizkega EQ. Zavrtite upravljalni gumb, da povečate ali zmanjšate nizke frekvence na vseh kanalih.
Ponovno pritisnite upravljalni gumb, da izberete nastavitev visokega EQ. Zavrtite upravljalni gumb, da povečate ali zmanjšate visoke frekvence na vseh kanalih.
Opomba: Srednje frekvence EQ se lahko spremenijo glede na uporabo aplikacije in/ali določene nastavitve akustične optimizacije, vendar jih ni mogoče nadzirati na zvočniku. Zato, če je visoki ali nizki EQ ročno nastavljen prek potisnega kodirnika, se mora srednji EQ vrniti na 0.
Ponovno pritisnite upravljalni gumb, da se vrnete na nastavitev glavne glasnosti.

Če 5 sekund ni nobene aktivnosti na upravljalnem gumbu, se funkcija vrne na glavno glasnost.

Seznanjanje z napravo Bluetooth

Vklopite Total PA^™ Live s preklopom stikala za vklop/izklop.
Uporabite gumb Mode (Način) za izbiro načina Bluetooth (razen če je to prvi vklop ali je bil način Bluetooth način, v katerem je bil, ko je bil izklopljen) in Total PA^™ Live bo samodejno prešel v način seznanjanja Bluetooth.
Total PA^™ Live bo samodejno prešel v način seznanjanja Bluetooth.
Pomaknite se do zaslona za nastavitev Bluetooth vaše naprave, poiščite Total PA Live in se povežite. Ne povezujte se z Total PA Live_BLE; to je rezervirano izključno za povezovanje z aplikacijo ION Sound XP^™. Ko ste povezani, bo ikona Bluetooth na zaslonu utripala in zaslišali boste "Connected" (povezano).
Opomba: Če imate težave pri povezovanju, izberite "Pozabi to napravo" na svoji napravi Bluetooth in poskusite znova vzpostaviti povezavo.
Za prekinitev povezave izklopite Bluetooth v nastavitvah Bluetooth vaše naprave.

Povezovanje dveh zvočnikov (Stereo-Link^™):

Vklopite oba zvočnika Total PA^™ Live s preklopom njunih stikal za vklop/izklop. Prepričajte se, da sta v načinu seznanjanja Bluetooth in nista povezana z napravo.
Pritisnite in držite gumb Repeat/Link (Ponovi/Poveži) na enem zvočniku (primarni "levi" zvočnik, ki bo nadziral oba), da vstopite v način Stereo Link. Ko je povezava vzpostavljena, se beseda LINK prikaže na obeh zaslonih zvočnikov.
Povežite se s primarnim zvočnikom prek Bluetootha.
Za prekinitev povezave dvakrat pritisnite gumb Repeat/Link (Ponovi/Poveži).

Opomba: Zvočniki morajo biti med seboj oddaljeni največ 20 m (65,6 ft), da se pravilno povežejo.

Opomba: Total PA^™ Live ni združljiv s prejšnjimi modeli ION PA. Za povezavo s prejšnjim modelom uporabite kabel XLR (ni priložen) in se povežite od novejšega PA do prejšnjega prek XLR Out na Total PA^™ Live in XLR Aux In na prejšnjem modelu.

Ko ste povezani, uporabite nastavitev glasnosti vira, da vplivate na izhod BOTH (oba) primarnega zvočnika in sekundarnega zvočnika.

Prav tako lahko ločeno prilagodite glavno glasnost, glasnost mikrofona in EQ na vsakem zvočniku. Nastavitev učinka odmeva vpliva samo na vhod mikrofona na primarnem zvočniku. Sekundarni zvočnik ne bo imel učinka odmeva.

Seznanjanje naprave Bluetooth z uporabo NFC
NFC (near-field communication) omogoča izmenjavo podatkov iz naprav, kot je seznanjanje, z nežnim trkanjem skupaj. Preverite v priročniku vaše naprave, ali je ta funkcija podprta.

Za uporabo NFC za seznanjanje s Total PA™ Live:

Za uporabo NFC mora biti vaša naprava vklopljena in odklenjena.
Vstopite v meni Settings (Nastavitve) vaše naprave in preverite, ali je NFC vklopljen On (vklopljeno) (enkratni korak).
Vklopite Total PA™ Live.
Dotaknite se in za kratek čas pridržite vašo napravo na logotipu NFC, ki se nahaja na zgornji plošči Total PA™ Live.
Sledite navodilom za seznanjanje, ki se prikažejo na vašem telefonu. Če je zahtevana geselska koda, vnesite "0000".

Za razdružitev, nežno udarite z napravo ob logotip NFC.

Način SD/USB

Pritisnite gumb Mode (Način), da preklopite in izberete način SD ali USB. Total PA^™ Live bo samodejno predvajal prvo združljivo datoteko. Datoteke se predvajajo po abecednem vrstnem redu tistega, kar je na korenski ravni, nato po abecednem vrstnem redu po mapah in nato po abecednem vrstnem redu po imenu skladbe. Predvajanje medijev se bo ustavilo, ko bodo vsi mediji predvajani na kartici SD ali pogonu USB. Pritisnite in držite gumba Next (Naprej) in Previous (Nazaj) za hitro previjanje naprej ali nazaj znotraj skladbe.

Opomba: Kartica SD ali pogon USB mora imeti predvajalne datoteke, da se prikaže na zaslonu medijske plošče. Če v medijsko ploščo ni vstavljen pogon USB ali kartica SD, se bo s pritiskom in sprostitvijo gumba Mode (Način) preklopilo med Bluetooth, Aux in radio.

Nastavitve ponavljanja (okrajšave bodo prikazane na zaslonu):

ALL: Ponovi vse skladbe v mapi.
FOLd: Ponovi vse skladbe v mapi.
OnE: Ponovi trenutno predvajano skladbo USB.
rAn: Naključno predvajaj vrstni red skladb.

Nadzor aplikacije

Za zagotovitev najboljše možne izkušnje z aplikacijo uporabite najnovejšo različico operacijskega sistema Android ali iOS na svoji napravi.

Sledite tem korakom, da prenesete brezplačno aplikacijo na svojo napravo:

Odprite Apple App Store ali Google Play na svoji napravi. Nato poiščite aplikacijo ION Sound XP.
Sledite navodilom na zaslonu za prenos in namestitev aplikacije. Ko je prenesena, se bo aplikacija ION Sound XP prikazala na začetnem zaslonu vaše naprave.
Povežite svojo napravo s Total PA^™ Live prek Bluetootha. Glejte razdelek Seznanjanje z napravo Bluetooth, da se naučite, kako to storiti.
Odprite aplikacijo ION Sound XP^TM. Če ste pozvani, dovolite aplikaciji dostop do Bluetootha in lokacijskih storitev vaše naprave.
Tapnite, da izberete Add A Product (Dodaj izdelek) na zaslonu. Aplikacija bo skenirala in našla Total PA^™ Live.
Če imate težave s povezovanjem, tapnite Help with setting up? (Pomoč pri nastavitvi?) za dodatne nasvete.
Izberite ikono Total PA^™ Live, da preidete na naslednji zaslon, kjer lahko uporabite aplikacijo za nadzor različnih funkcij zvočnika, kot so:
- Radio: Predvajajte radio, spreminjajte postaje in urejajte prednastavitve.
- EQ: Prilagodite izenačevanje zvočnika.
- Mic Volume: Prilagodite glasnost za vhode mikrofona.
- Source Volume: Prilagodite glasnost za Bluetooth, Aux vhod in FM radio.
- Main Volume: Prilagodite glasnost vira skupaj.
- Echo Effect: Prilagodite količino učinka odmeva.
- Lighting Effects: Izberite svetlobni učinek ali vklopite/izklopite svetlobne učinke.
- Voice Prompts: Omogočite ali onemogočite glasovne pozive.
- Support: Obiščite ionaudio.com, se obrnite na tehnično podporo in si oglejte informacije o garanciji in pogosto zastavljena vprašanja.

Odpravljanje težav

Če je zvok popačen: Poskusite zmanjšati glasnost vira zvoka, glasbila ali mikrofona. Prav tako poskusite zmanjšati skupno glasnost Total PA^™ Live s pomočjo gumba Main Volume (Glavna glasnost).

Če je preveč nizkih tonov: Poskusite prilagoditi ton ali izenačevalnik na viru zvoka, da znižate raven nizkih tonov. To vam bo omogočilo glasnejše predvajanje glasbe, preden pride do izrezovanja (popačenja).

Če se pri uporabi mikrofonov sliši visok piskajoč zvok: To je verjetno povratna informacija. Mikrofon usmerite stran od zvočnika.

Če mikrofona ne slišite prek glasnosti glasbe: Uporabite gumb Control (Nadzor) za povečanje glasnosti vhoda za mikrofon, zmanjšajte glasnost vira ali zmanjšajte glasnost glasbe iz vira.

Na zaslonu piše "NONE": Če je pogon USB ali kartica SD že pravilno vstavljena, se prepričajte, da vsebuje predvajalne datoteke (datoteke MP3).

Če zvočne naprave ne morete povezati s Total PA^™ Live prek Bluetootha:

Poskrbite, da bosta zvočna naprava (npr. pametni telefon ali tablični računalnik) in Total PA^™ Live med poskusom povezave čim bližje. Prepričajte se, da zvočne naprave in Total PA^™ Live ne ovirajo stene, pohištvo itd.
Ponastavite povezavo Bluetooth na napravi Total PA^™ Live, da odklopite Total PA^™ Live od katere koli druge zvočne naprave in znova zaženite postopek iskanja. Če to ne deluje takoj, izklopite Total PA^™ Live in ga nato znova vklopite. Za več informacij glejte Seznanjanje z napravo Bluetooth.
Ponastavite povezavo Bluetooth v zvočni napravi tako, da Bluetooth izklopite in ga znova vklopite. To lahko najdete v meniju Bluetooth v nastavitvah telefona ali druge zvočne naprave.
Če to ne deluje in ste bili že povezani s Total PA^™ Live, poiščite Total PA^™ Live na seznamu razpoložljivih ali predhodno povezanih naprav v meniju Bluetooth vaše zvočne naprave, tapnite ikono »zobnika« ali »i« zraven nje in nato izberite Unpair (Prekini seznanjanje) ali Forget (Pozabi). Izklopite Total PA^™ Live in ga znova vklopite ter poskusite znova seznaniti, ko se znova prikaže na seznamu razpoložljivih naprav.
Opomba: Če je bil Total PA^™ Live nedavno seznanjen z drugo zvočno napravo, ki je še vedno v dosegu, boste morda morali ponoviti ta postopek s to zvočno napravo, da jo popolnoma odklopite.

Če med predvajanjem glasbe iz naprave Bluetooth pride do prekinitev zvoka, se to morda dogaja, ker se vaša enota poskuša povezati z drugim zvočnikom. Do tega lahko pride, če izklopite zvočnik, ki je bil povezan z vašo enoto, ali če ste pravkar vklopili enoto in je v načinu StereoLink. Če želite ustaviti prekinitev zvoka, izklopite način Stereo-Link z dvojnim pritiskom na gumb Repeat/Link button (Gumb za ponavljanje/povezovanje). Lahko pa počakate, da se vaša enota poveže z drugim zvočnikom, če je v dosegu.

Če želite preprečiti, da bi se vaš zvočnik samodejno povezal, ko ga vklopite, se prepričajte, da dvakrat pritisnete gumb Repeat/Link button (Gumb za ponavljanje/povezovanje), da izklopite način Stereo-Link, preden ga izklopite.

Podpora

Za najnovejše informacije o tem izdelku (dokumentacija, tehnične specifikacije, sistemske zahteve, informacije o združljivosti itd.) in registracijo izdelka obiščite ionaudio.com.

Za dodatno podporo za izdelek obiščite ionaudio.com/support.
