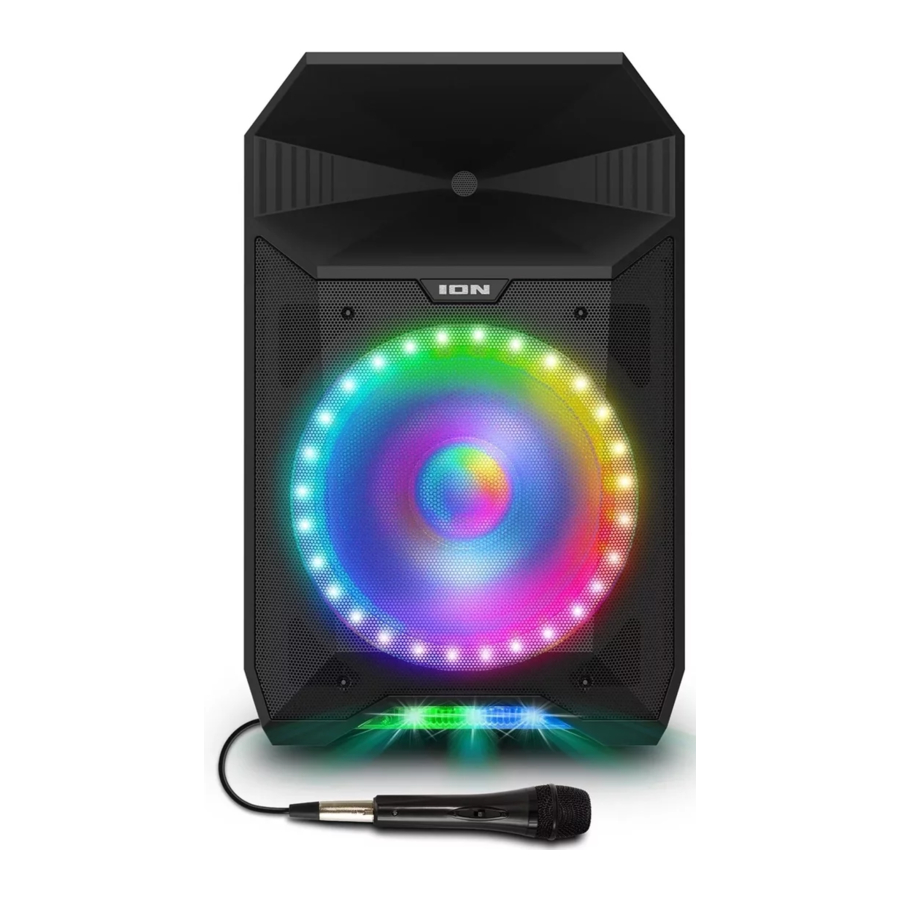

Ion TOTAL PA LIVE - Manual de utilizare a sistemului de difuzoare

Introducere

Vă mulțumim pentru achiziționarea Total PA^™ Live. La ION, divertismentul dumneavoastră este la fel de important pentru noi ca și pentru dumneavoastră. De aceea, ne proiectăm produsele având în vedere un singur lucru: să vă facem viața mai distractivă și mai convenabilă.

Conținutul cutiei

Total PA^™ Live
Cablu de alimentare (5 ft. / 150 cm)
Microfon cu cablu (15 ft. / 450 cm)
Stativ pentru difuzor
Ghid de pornire rapidă

Configurare

1. Asigurați-vă că toate elementele enumerate în secțiunea Conținutul cutiei sunt incluse în cutie. Căutați în cutie sub foaia de spumă cablul de alimentare și microfonul.
2. Citiți Manualul de siguranță și garanție înainte de a utiliza produsul.
3. Studiați Diagrama de conectare.
4. Asigurați-vă că toate dispozitivele de intrare (cum ar fi microfoanele, playerele CD sau playerele media digitale) sunt oprite, cu setările de volum setate la "zero".
5. Conectați toate dispozitivele așa cum se arată în Diagrama de conectare.
6. Porniți totul în următoarea ordine:
   1. Dispozitive de intrare audio (de exemplu, microfoane, instrumente, playere CD)
   2. Total PA^™ Live
7. Când ați terminat de utilizat Total PA^™ Live, opriți totul în următoarea ordine:
   1. Total PA^™ Live
   2. Dispozitive de intrare audio

Diagrama de conectare

Articolele care nu sunt enumerate în secțiunea Conținutul cutiei se vând separat.

Caracteristici

Panoul din spate

1. Butoane panou media: Comenzi pentru sursele audio USB/SD, radio FM și Bluetooth^®. Aceste comenzi includ selecția modului și opțiunile de redare a muzicii. Consultați Panoul media pentru mai multe informații.
2. Port USB: Conectați unitatea flash USB aici pentru a reda muzică. Puteți utiliza acest port și pentru a încărca dispozitivul USB, cum ar fi o tabletă sau un smartphone. Pentru a încărca un dispozitiv care transmite muzică prin Bluetooth, întrerupeți mai întâi muzica și apoi așteptați să se reconecteze după ce cablul USB (nu este inclus) este introdus.
3. Slot pentru card SD: Introduceți cardul SD aici pentru a reda muzică.
4. Afișaj: Acest ecran afișează informații relevante pentru funcționarea curentă a Total PA^™ Live.
   Notă: Afișajul vine cu un protector de plastic pe el. Îndepărtați-l pentru o vizualizare optimă.
5. Intrări microfon (1/4"/6.35 mm & XLR): Conectați un microfon sau o sursă de nivel microfon la aceste intrări.
6. Intrări Aux (1/8" & XLR): Aceste intrări pot fi utilizate pentru a conecta un player CD, un player MP3 sau o altă sursă audio.
7. Mix Out (XLR): Conectați această ieșire la un difuzor, mixer sau recorder.
8. Buton de control: Rotiți acest buton pentru a regla volumul principal (ieșirea generală) a difuzorului. Apăsați acest buton pentru a selecta și a face ajustări la volumul microfonului 1, volumul microfonului 2, volumul sursei (radio, USB, SD, semnal Bluetooth și intrare aux), efectul de ecou, EQ înalt și EQ scăzut. Volumul Total PA^™ Live nu afectează volumul dispozitivului Bluetooth. Pentru cea mai bună calitate a sunetului, setați volumul sursei de intrare la 100% și utilizați controlul Volum sursă și Volum principal al difuzorului pentru a regla volumul.
9. Repetare/Link: În modul USB sau SD, apăsați acest buton pentru a repeta o singură piesă, un folder sau toate piesele. Apăsați și mențineți apăsat acest buton pentru a începe conectarea stereo la un alt Total PA^™ Live.
10. Mod: Apăsați acest buton pentru a selecta sursa audio de utilizat: USB, SD, radio FM, Aux (disponibil pentru selectare când portul USB și slotul pentru card SD sunt goale) sau Bluetooth.
11. LED Clip: LED-ul Clip va clipi roșu dacă semnalul de la mufele de intrare sau sursa audio a Panoului media este clipping (distorsiune de la un semnal excesiv de puternic). Dacă se întâmplă acest lucru, reduceți setarea butonului Volum principal sau volumul pentru Intrare Aux/Mic (dacă un dispozitiv puternic este conectat la oricare dintre ele).
12. Buton mod lumină: Apăsați și mențineți apăsat acest buton pentru a opri sau a porni luminile Party Starter^™. Apăsați și eliberați acest buton pentru a comuta între unul dintre aceste cinci moduri pentru luminile de pe panoul frontal.
    • Ciclu de culoare: Luminile strălucesc încet și parcurg culorile. Acesta este modul implicit când Total PA^™ Live este pornit pentru prima dată.
    • Sincronizare ritm: Luminile clipesc și își schimbă culorile în funcție de tempo-ul muzicii redate pe difuzor. Pentru cel mai bun efect de iluminare, poate fi necesar să reglați volumul dispozitivului, volumul sursei și/sau volumul principal.
    • Roată de culoare: Luminile se rotesc într-o roată de toate culorile.
    • Sincronizare ritm culoare: Luminile se rotesc într-o roată de toate culorile și își schimbă direcția și viteza în funcție de tempo-ul muzicii redate pe difuzor. Pentru cel mai bun efect de iluminare, poate fi necesar să reglați volumul dispozitivului, volumul sursei și/sau volumul principal.
    • Oprit: Luminile se sting.
13. Intrare cablu de alimentare (IEC): Introduceți cablul de alimentare inclus aici pentru a încărca unitatea.
14. Comutator de alimentare: Răsturnați acest comutator pentru a porni sau opri alimentarea difuzorului. Setările anterioare vor fi reținute la oprirea și repornirea.
    Notă: Total PA^™ Live se va opri după 15 minute fără redare audio.

Panoul media

Utilizați următoarele butoane de pe Panoul media pentru a controla sursele audio USB/SD, radio FM și Bluetooth.

Mod: Apăsați acest buton pentru a comuta sursa audio între USB/SD, radio FM, Aux (disponibil pentru selectare când portul USB și slotul pentru card SD sunt goale) și Bluetooth. Modul implicit la pornirea Total PA^™ Live este Bluetooth. Modul USB/SD este selectabil numai dacă o unitate USB sau un card SD este conectat la Total PA^™ Live; în caz contrar, butonul Mod va comuta numai între Bluetooth, Aux și radio FM.

Notă: Unitatea USB sau cardul SD nu poate avea mai mult de 16 GB și trebuie să conțină fișiere redabile pentru ca datele sale să apară corect în Afișaj. Poate avea fișiere MP3. Când conectați o unitate USB sau un card SD cu fișiere redabile, Total PA^™ Live va ordona fișierele alfabetic după folder în directorul rădăcină și apoi după numele piesei în folder.

Redare/Pauză: Când USB/SD este selectat ca sursă audio, apăsați acest buton pentru a reda/întrerupe piesa selectată curent. Apăsați de două ori acest buton pentru a opri redarea și a reveni la începutul listei de piese.

În modul Radio, apăsați și mențineți apăsat Redare/Pauză pentru a seta o presetare. Selectați numărul presetării la care să setați stația folosind butoanele < și > și apăsați Redare/Pauză pentru a confirma. Apăsați și eliberați Redare/Pauză când sunteți în modul Radio pentru a comuta prin presetările radio salvate. Afișajul va afișa numărul presetării selectate (P 1-30).

Când Bluetooth este selectat ca sursă audio, apăsați acest buton pentru a reda/întrerupe piesa selectată curent sau apăsați și mențineți apăsat acest buton pentru a activa/dezactiva solicitările vocale.

Repetare: Apăsați acest buton pentru a parcurge cele cinci opțiuni de repetare/amestecare:

• Redați piesele folderului USB/SD în ordine cu repetare/amestecare oprită (OFF).
• Redați piesele în ordine aleatorie (Rd0).
• Redați piesa USB/SD curentă în repetare (ONE).
• Redați toate piesele de pe unitatea USB sau cardul SD în repetare (ALL).
• Redați lista de piese a folderului curent în repetare (F0d). Folderul utilizat se bazează pe ce melodie se redă când este activat. De exemplu, dacă o melodie care se redă este la nivelul rădăcină, selectarea F0d va repeta numai melodiile de la nivelul rădăcină. Dacă o melodie este în folderul "A", atunci numai melodiile din folderul "A" vor fi repetate.

Anterior: Când USB/SD sau Bluetooth este selectat ca sursă audio, apăsați acest buton pentru a merge la piesa anterioară din lista de redare.

Următorul: Când USB/SD sau Bluetooth este selectat ca sursă audio, apăsați acest buton pentru a merge la piesa următoare din lista de redare.

Notă: În unele aplicații de pe dispozitivele Bluetooth, apăsarea butoanelor < (Anterior) sau > (Următorul) poate schimba lista de redare sau genul muzical, mai degrabă decât piesa.

Lumini: Apăsați pentru a comuta prin modurile de lumină: Ciclu de culoare, Roată de culoare, Sincronizare ritm roată de culoare, Sincronizare ritm, Oprit. Apăsați și mențineți apăsat când luminile Party Starter^™ sunt aprinse pentru a stinge luminile Party Starter^™ și a menține luminile wooferului aprinse.

Operare

Utilizarea butonului de control

Butonul de control este setat implicit pentru a controla Volumul principal (Main Volume) pentru toate canalele. Apăsați butonul de control pentru a comuta între diferite funcții: Canalul microfonului, Sursa, Nivelul efectului Echo și EQ.

• Apăsați butonul de control pentru a selecta canalul microfonului 1 sau 2. Rotiți butonul de control pentru a crește sau a reduce volumul intrării microfonului independent de celelalte canale.
• Apăsați din nou butonul de control pentru a selecta Sursa (Source). Rotiți butonul de control pentru a crește sau a reduce volumul semnalului Aux/BT/USB/Radio independent de canalele microfonului.
• Apăsați din nou butonul de control pentru a controla nivelul efectului Echo pentru canalul microfonului.
• Apăsați din nou butonul de control pentru a selecta ajustarea EQ joasă (Low EQ). Rotiți butonul de control pentru a crește sau a reduce frecvențele joase pe toate canalele.
• Apăsați din nou butonul de control pentru a selecta ajustarea EQ înaltă (High EQ). Rotiți butonul de control pentru a crește sau a reduce frecvențele înalte pe toate canalele.
  Notă: Frecvențele EQ medii se pot schimba în funcție de utilizarea aplicației și/sau de anumite setări de optimizare acustică, dar nu pot fi controlate pe difuzor. Prin urmare, dacă EQ înalt sau joasă este ajustată manual, prin intermediul encoderului de apăsare, EQ medie ar trebui să revină la 0.
• Apăsați din nou butonul de control pentru a reveni la ajustarea Volumului principal (Main Volume).

Dacă nu există activitate pe butonul de control timp de 5 secunde, funcția va reveni la Volumul principal (Main Volume).

Asocierea cu un dispozitiv Bluetooth

1. Porniți Total PA^™ Live comutând comutatorul de pornire/oprire.
2. Utilizați butonul Mode (Mod) pentru a selecta modul Bluetooth (cu excepția cazului în care este prima pornire sau modul Bluetooth a fost modul în care se afla când a fost oprit) și Total PA^™ Live va intra automat în modul de asociere Bluetooth.
3. Total PA^™ Live va intra automat în modul de asociere Bluetooth.
4. Navigați la ecranul de configurare Bluetooth al dispozitivului dvs., găsiți Total PA Live și conectați-vă. Nu vă conectați la Total PA Live_BLE; acesta este rezervat exclusiv pentru conectarea la aplicația ION Sound XP^™. Când este conectat, pictograma Bluetooth de pe ecran va clipi și veți auzi "Connected" ("Conectat").
   Notă: Dacă întâmpinați probleme la conectare, selectați "Forget this Device" ("Uită acest dispozitiv") pe dispozitivul dvs. Bluetooth și încercați să vă conectați din nou.
5. Pentru a vă deconecta, dezactivați Bluetooth din setările Bluetooth ale dispozitivului dvs.

Conectarea a două difuzoare (Stereo-Link^™):

1. Porniți ambele difuzoare Total PA^™ Live comutând comutatoarele de pornire/oprire. Asigurați-vă că sunt în modul de asociere Bluetooth și nu sunt conectate la un dispozitiv.
2. Apăsați și mențineți apăsat butonul Repeat/Link (Repetare/Conectare) de pe un difuzor (difuzorul "stânga" principal care le va controla pe ambele) pentru a intra în modul Stereo Link. Odată ce o legătură a fost stabilită, cuvântul LINK va apărea pe ambele ecrane ale difuzoarelor.
3. Conectați-vă la difuzorul principal prin Bluetooth.
   Pentru a vă deconecta, apăsați de două ori butonul Repeat/Link (Repetare/Conectare).

Notă: Difuzoarele ar trebui să fie la o distanță de 20 m (65,6') unul de celălalt pentru a se conecta corect.

Notă: Total PA^™ Live nu este compatibil cu modelele ION PA anterioare. Pentru a vă conecta la un model anterior, utilizați un cablu XLR (nu este inclus) și conectați-vă de la PA mai nou la cel anterior prin XLR Out pe Total PA^™ Live și XLR Aux In pe modelul anterior.

Odată conectat, utilizați ajustarea volumului sursei (Source Volume) pentru a afecta ieșirea AMBELOR difuzoare, difuzorul principal și difuzorul secundar.

De asemenea, puteți regla volumul principal (Main volume), volumul microfonului (Mic volume) și EQ separat pe fiecare difuzor. Ajustarea efectului Echo afectează doar intrarea microfonului de pe difuzorul principal. Difuzorul secundar nu va avea niciun efect echo.

Asocierea unui dispozitiv Bluetooth folosind NFC
NFC (comunicare în câmp apropiat) permite schimbul de date de la dispozitive, cum ar fi asocierea, prin lovirea ușoară a acestora. Verificați în manualul dispozitivului dvs. pentru a vedea dacă această caracteristică este acceptată.

Pentru a utiliza NFC pentru a vă asocia cu Total PA™ Live:

1. Pentru a utiliza NFC, dispozitivul dvs. trebuie să fie pornit și deblocat.
2. Intrați în meniul Settings (Setări) al dispozitivului dvs. și verificați dacă NFC este activat (pas unic).
3. Porniți Total PA™ Live.
4. Atingeți și mențineți scurt dispozitivul dvs. pe sigla NFC situată pe panoul superior al Total PA™ Live.
5. Urmați instrucțiunile de asociere care apar pe telefon. Dacă este necesară o parolă, introduceți "0000".

Pentru a dezactiva asocierea, loviți ușor dispozitivul dvs. de sigla NFC.

Mod SD/USB

Apăsați butonul Mode (Mod) pentru a comuta pentru a selecta modul SD sau USB. Total PA^™ Live va reda automat primul fișier compatibil. Fișierele sunt redate în ordine alfabetică a ceea ce se află la nivelul rădăcină, apoi alfabetic după folder și apoi alfabetic după numele piesei. Redarea media se va opri când toate media au fost redate pe cardul SD sau pe unitatea USB. Apăsați și mențineți apăsate butoanele Next (Următorul) și Previous (Anteriorul) pentru a derula rapid înainte sau înapoi în cadrul melodiei.

Notă: Cardul SD sau unitatea USB trebuie să aibă fișiere redabile pentru a apărea pe ecranul panoului media. Dacă nu există nicio unitate USB sau card SD introdus în panoul media, apăsarea și eliberarea butonului Mode (Mod) va comuta între Bluetooth, Aux și radio.

Setări de repetare (abrevierile vor apărea pe ecran):

• ALL: Repetă toate piesele din folder.
• FOLd: Repetă toate piesele din folder.
• OnE: Repetă piesa USB redată curent.
• rAn: Amestecă ordinea pieselor.

Controlul aplicației

Pentru a asigura cea mai bună experiență posibilă cu aplicația, utilizați cel mai recent sistem de operare Android sau iOS de pe dispozitivul dvs.

Urmați acești pași pentru a descărca aplicația gratuită pe dispozitivul dvs.:

1. Deschideți Apple App Store sau Google Play pe dispozitivul dvs. Apoi, căutați aplicația ION Sound XP.
2. Urmați instrucțiunile de pe ecran pentru a descărca și instala aplicația. Odată descărcată, aplicația ION Sound XP va apărea pe ecranul de pornire al dispozitivului dvs.
3. Conectați dispozitivul dvs. la Total PA^™ Live prin Bluetooth. Consultați secțiunea Asocierea cu un dispozitiv Bluetooth pentru a afla cum să faceți acest lucru.
4. Deschideți aplicația ION Sound XP^TM. Dacă vi se solicită, permiteți aplicației să acceseze serviciile Bluetooth și de localizare ale dispozitivului dvs.
5. Atingeți pentru a selecta Add A Product (Adăugați un produs) pe ecran. Aplicația va scana și va găsi Total PA^™ Live.
   Dacă întâmpinați probleme la conectare, atingeți Help with setting up? (Ajutor cu configurarea?) pentru sfaturi suplimentare.
6. Selectați pictograma Total PA^™ Live pentru a accesa ecranul următor, unde puteți utiliza aplicația pentru a controla diverse funcții ale difuzorului, cum ar fi:
   • Radio: Redați radioul, schimbați posturile și editați presetările.
   • EQ: Reglați egalizarea difuzorului.
   • Mic Volume (Volum microfon): Reglați volumul pentru intrările microfonului.
   • Source Volume (Volum sursă): Reglați volumul pentru Bluetooth, intrarea Aux și radioul FM.
   • Main Volume (Volum principal): Reglați volumul sursei împreună.
   • Echo Effect (Efect echo): Reglați cantitatea de efect echo.
   • Lighting Effects (Efecte de iluminare): Selectați efectul de iluminare sau activați/dezactivați efectele de iluminare.
   • Voice Prompts (Solicitări vocale): Activați sau dezactivați solicitările vocale.
   • Support (Asistență): Vizitați ionaudio.com, contactați Asistența tehnică și vizualizați informațiile despre garanție și Întrebările frecvente.

Depanare

Dacă sunetul este distorsionat: Încercați să reduceți controlul volumului sursei de sunet, al instrumentului muzical sau al microfonului. De asemenea, încercați să reduceți volumul general al Total PA^™ Live folosind butonul Main Volume (Volum Principal).

Dacă există prea mult bas: Încercați să reglați tonul sau controlul EQ de pe sursa de sunet pentru a reduce nivelul basului. Acest lucru vă va permite să redați muzica mai tare înainte de a apărea clipping (distorsiune).

Dacă există un zgomot ascuțit de fluierat atunci când utilizați microfoane: Acesta este probabil feedback. Îndreptați microfonul departe de difuzor.

Dacă nu puteți auzi microfonul peste volumul muzicii: Utilizați butonul Control pentru a crește volumul intrării Mic, reduceți volumul sursei sau reduceți volumul muzicii de la sursă.

Afișajul arată "NONE" (NIMIC): Dacă o unitate USB sau un card SD este deja introdus corect, asigurați-vă că acesta conține fișiere redate (fișiere MP3).

Dacă nu vă puteți conecta dispozitivul audio la Total PA^™ Live prin Bluetooth:

• Țineți dispozitivul audio (de exemplu, smartphone sau tabletă) și Total PA^™ Live cât mai aproape posibil în timp ce încercați să vă conectați. Asigurați-vă că atât dispozitivul audio, cât și Total PA^™ Live nu sunt obstrucționate de pereți, mobilier etc.
• Resetați conexiunea Bluetooth pe Total PA^™ Live pentru a deconecta Total PA^™ Live de la orice alt dispozitiv audio și reporniți procesul de căutare. Dacă acest lucru nu funcționează imediat, opriți Total PA^™ Live și apoi reporniți-l. Consultați Asocierea cu un dispozitiv Bluetooth pentru mai multe informații.
• Resetați conexiunea Bluetooth de pe dispozitivul audio dezactivând și reactivând Bluetooth. Puteți găsi acest lucru în meniul Bluetooth din Setările pentru telefonul dvs. sau alt dispozitiv audio.
  Dacă acest lucru nu funcționează și v-ați conectat la Total PA^™ Live înainte, găsiți Total PA^™ Live în lista de dispozitive disponibile sau conectate anterior din meniul Bluetooth al dispozitivului audio, atingeți pictograma "roată" sau "i" situată lângă acesta și apoi selectați Unpair (Anulare asociere) sau Forget (Uită). Opriți Total PA^™ Live și reporniți-l și încercați să vă asociați din nou odată ce reapare în lista de dispozitive disponibile.
  Notă: Dacă Total PA^™ Live a fost asociat recent cu un alt dispozitiv audio care se află încă în raza de acțiune, poate fi necesar să repetați acest proces cu acel dispozitiv audio pentru a deconecta complet.

Dacă întâmpinați întreruperi audio în timp ce redați muzică de pe un dispozitiv Bluetooth, acest lucru se poate întâmpla deoarece unitatea dvs. încearcă să se conecteze la un alt difuzor. Acest lucru se poate întâmpla dacă opriți un difuzor care a fost conectat la unitatea dvs. sau dacă tocmai ați pornit unitatea și aceasta este în modul StereoLink. Pentru a opri întreruperile audio, ieșiți din modul Stereo-Link apăsând de două ori butonul Repeat/Link button (Butonul Repetare/Conectare). Alternativ, puteți aștepta ca unitatea dvs. să se conecteze la un alt difuzor dacă există unul în raza de acțiune.

Dacă doriți să împiedicați difuzorul să se conecteze automat când îl porniți, asigurați-vă că apăsați de două ori butonul Repeat/Link button (Butonul Repetare/Conectare) pentru a ieși din modul Stereo-Link înainte de a-l opri.

Suport

Pentru cele mai recente informații despre acest produs (documentație, specificații tehnice, cerințe de sistem, informații despre compatibilitate etc.) și înregistrarea produsului, vizitați ionaudio.com.

Pentru asistență suplimentară pentru produse, vizitați ionaudio.com/support.
