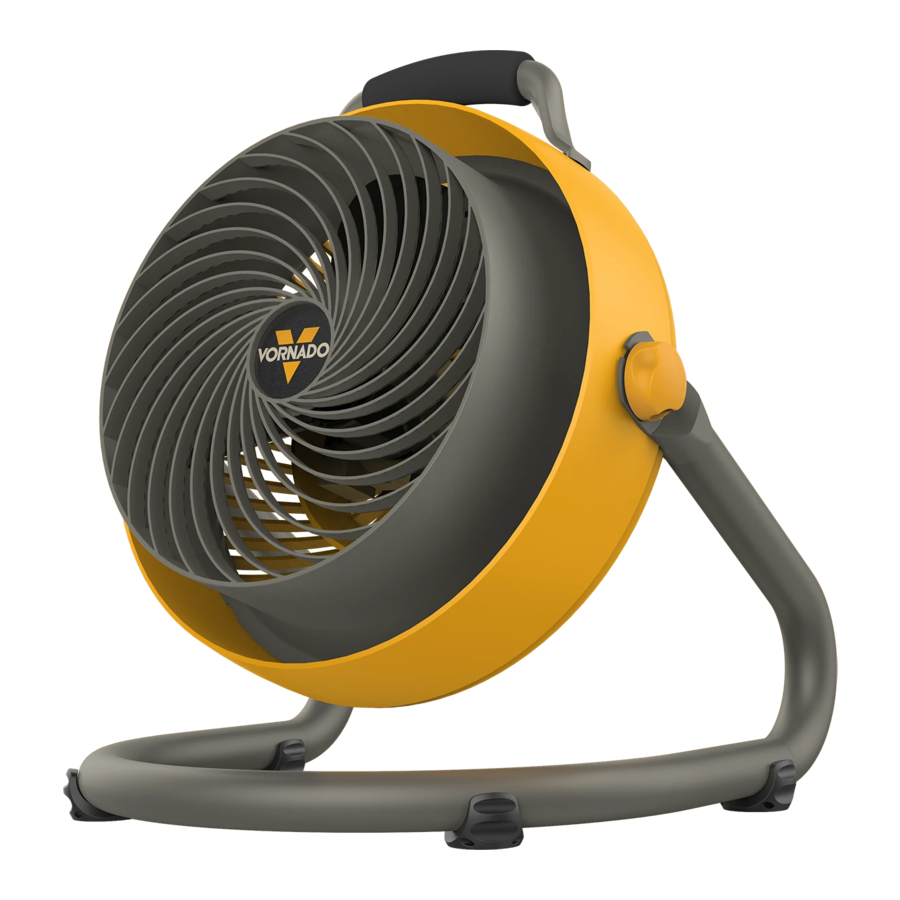

Vornado 293HD - Manual Sirkulator Udara Besar

Isi

1 PETUNJUK KESELAMATAN PENTING
- 1.1 Petunjuk Servis Pengguna
- 1.2 PERINGATAN PEMBUANGAN
2 FITUR
3 MEMULAI
4 PEMBERSIHAN
- 4.1 PELEPASAN GRILL
- 4.2 PELEPASAN BILAH
5 PEMECAHAN MASALAH
6 Nasihat Konsumen FCC
7 Referensi
8 Unduh manual
9 Dalam Bahasa Lain

PETUNJUK KESELAMATAN PENTING

BACA DAN SIMPAN PETUNJUK INI
Panduan pemilik ini dan sisipan tambahan apa pun dianggap sebagai bagian dari produk. Mereka berisi informasi penting tentang keselamatan, penggunaan, dan pembuangan. Sebelum menggunakan produk, harap biasakan diri Anda dengan semua petunjuk pengoperasian dan keselamatan. Harap simpan semua dokumen untuk referensi di masa mendatang dan berikan dokumen ini, bersama dengan produk, kepada pemilik di masa mendatang.

PENGGUNAAN YANG DIMAKSUDKAN: Produk ini dimaksudkan untuk mensirkulasikan udara di ruang hidup dalam ruangan hanya di Amerika Serikat dan Kanada. Produk ini tidak dimaksudkan untuk penggunaan komersial atau industri. Pabrikan tidak bertanggung jawab atas kerusakan atau cedera akibat penggunaan yang tidak sah atau modifikasi produk. Kegagalan untuk mengikuti petunjuk ini akan membatalkan garansi produk.

Risiko bagi Anak-anak dan Orang Cacat

Pengawasan diperlukan selama pemasangan, pengoperasian, pembersihan, dan pemeliharaan produk ini oleh anak-anak di bawah usia 12 tahun dan siapa pun dengan kemampuan fisik, sensorik, atau mental yang berkurang. Anak-anak harus diawasi untuk memastikan bahwa mereka tidak bermain dengan alat, bagian-bagiannya, dan bahan kemasan.

PERINGATAN PEMASANGAN—Untuk mengurangi risiko kebakaran, sengatan listrik, dan cedera pada orang, perhatikan hal berikut:

Tempatkan produk ini jauh dari tirai, gorden, taplak meja, dan kain lainnya, karena dapat tertarik ke dalam kipas, merusak motor, dan/atau menyebabkan kebakaran.
Tidak ada bagian dari produk ini (alat, kabel daya, steker, kemasan, dll.) yang boleh ditempatkan di dekat tungku, perapian, kompor, atau sumber panas suhu tinggi lainnya. Jangan gunakan produk ini di jendela, di permukaan yang tidak rata atau tidak stabil, atau di dekat air.
Alat, catu daya, kabel daya, dan steker tidak boleh bersentuhan dengan air. Jangan gunakan produk ini pada permukaan basah. Jangan gunakan produk ini di bak mandi atau pancuran atau posisikan produk di tempat yang dapat jatuh ke bak mandi, binatu, kolam renang, atau wadah air lainnya. Jangan gunakan produk ini di luar ruangan atau memaparkannya ke cuaca atau elemen.
Jangan menjalankan kabel di bawah karpet. Jangan menutupi kabel dengan permadani, pelari, atau penutup serupa. Jangan mengarahkan kabel di bawah furnitur atau peralatan. Atur kabel jauh dari area lalu lintas dan di tempat yang tidak akan tersandung. Kabel tidak boleh menggantung di tepi meja atau ditempatkan di tempat yang dapat tertekuk atau tertutup di pintu. Tempatkan alat di dekat stopkontak yang mudah diakses sehingga produk dapat dicabut dengan cepat selama keadaan darurat.

PERINGATAN PENGGUNAAN AMAN—Untuk mengurangi risiko kebakaran, sengatan listrik, dan cedera pada orang, perhatikan hal berikut:

Untuk mengurangi kemungkinan kelebihan beban sirkuit, kebakaran, dan sengatan listrik, jangan beroperasi dengan perangkat kecepatan solid state, seperti sakelar kontrol peredup.
Jangan mengoperasikan kipas apa pun dengan kabel atau steker yang rusak. Buang kipas atau kembalikan ke fasilitas servis resmi untuk pemeriksaan dan/atau perbaikan. Jangan mengoperasikan unit jika telah jatuh atau kerusakan terlihat pada bagian mana pun dari unit. Untuk menghindari risiko sengatan listrik, jangan mencoba memperbaiki atau mengganti suku cadang. Hanya suku cadang pengganti asli yang boleh digunakan. Hubungi Layanan Konsumen Vornado di 1-800-234-0604 (telepon) atau consumerservice@vornado.com (email) untuk instruksi lebih lanjut tentang penggantian dan perbaikan.
Risiko kebakaran. Peralatan Anda mungkin dilengkapi dengan catu daya yang dapat dilepas atau kabel/steker dengan perangkat keselamatan seperti sekering.
Gunakan hanya kabel daya dan steker yang disediakan.
Sebelum mencolokkan kabel daya ke stopkontak, pastikan bahwa semua informasi kelistrikan pada label peringkat, termasuk voltase, kompatibel dengan catu daya stopkontak Anda.
Jangan pernah menggunakan kabel sebagai pegangan atau menarik, menegang, atau meregangkan kabel daya.
Saat produk dicolokkan, jangan memasukkan atau membiarkan benda asing masuk ke lubang input atau output mana pun karena dapat menyebabkan risiko sengatan listrik atau kebakaran, atau merusak produk.
Kelonggaran antara stopkontak (wadah) dan steker dapat menyebabkan panas berlebih dan distorsi steker. Hentikan penggunaan produk di stopkontak ini. Hubungi teknisi listrik yang berkualifikasi untuk mengganti stopkontak yang longgar atau aus.
Kabel daya produk ini dilengkapi dengan steker tiga cabang yang diarde yang harus dimasukkan ke dalam wadah yang diarde.
Sebelum memindahkan, memposisikan ulang, memperbaiki, membersihkan, dan saat tidak digunakan, gunakan kontrol produk untuk mematikan daya lalu mencabutnya. Untuk melepaskan dari stopkontak, pegang dan tarik hanya stekernya. Juga, matikan dan cabut jika produk akan ditinggalkan tanpa pengawasan untuk jangka waktu yang lama atau selama badai listrik.

PERINGATAN SERVIS—Untuk mengurangi risiko kebakaran, sengatan listrik, dan cedera pada orang, perhatikan hal berikut:

Bersihkan produk Anda secara teratur, hanya seperti yang diinstruksikan dalam manual ini.
Sebelum membersihkan, matikan daya pada produk Anda dan cabut stekernya. Jangan gunakan bensin, pengencer, pelarut, amonia, atau bahan kimia lainnya untuk membersihkan. Lihat petunjuk PEMBERSIHAN yang disediakan.
Jangan membuka rumah alat. Untuk menghindari risiko sengatan listrik, semua servis dan/atau perbaikan harus dilakukan oleh Pusat Servis Resmi Vornado.
Produk ini menggunakan perlindungan kelebihan beban (sekering). Sekering yang putus menunjukkan situasi kelebihan beban atau korsleting. Jika sekering putus, cabut produk dari stopkontak. Ganti sekering sesuai petunjuk servis pengguna (ikuti penandaan produk untuk peringkat sekering yang tepat) dan periksa produk. Jika sekering pengganti putus, mungkin ada korsleting dan produk harus dibuang atau dikembalikan ke fasilitas servis resmi untuk pemeriksaan dan/atau perbaikan.

Petunjuk Servis Pengguna

Dengan menggunakan kontrol produk, matikan alat.
Pegang steker (bukan kabel) dan lepaskan dari stopkontak.
Risiko Kebakaran. Ganti sekering hanya dengan sekering 5 Amp, 125 Volt seperti yang disetujui oleh Layanan Konsumen Vornado. Untuk sekering pengganti resmi, silakan hubungi Layanan Konsumen Vornado.
Setelah penggantian diterima, gunakan obeng pipih kecil untuk menggeser penutup sekering (terletak di steker).
Lepaskan sekering dengan menggunakan obeng untuk mengangkat dengan lembut setiap ujung sekering.
Pasang sekering pengganti dengan menggunakan obeng untuk mendorong dengan lembut setiap ujung logam sekering ke dalam wadah satu per satu. Jangan menekan bagian tengah sekering—sekering rapuh dan dapat pecah.
Geser penutup sekering hingga tertutup menggunakan obeng. Saat ditutup, penutup harus pas sepenuhnya di steker. Tidak ada bagian penutup yang boleh menonjol.
Colokkan alat Anda ke stopkontak dan hidupkan daya.
Jika sekering pengganti putus, mungkin ada korsleting dan produk harus dibuang atau dikembalikan ke fasilitas servis resmi untuk pemeriksaan dan/atau perbaikan.

Risiko kebakaran. Jangan mengganti steker attachment. Berisi perangkat keselamatan (sekering, AFCI, LCDI) yang tidak boleh dilepas. Buang produk jika steker attachment rusak.

PERINGATAN PEMBUANGAN

Untuk mengurangi limbah dan kerusakan lingkungan, perhatikan hal berikut:

DAUR ULANG KEMASAN: Kemasan melindungi alat dari kerusakan transportasi. Bahan kemasan dipilih dari sudut pandang keramahan lingkungan dan teknologi pembuangan dan oleh karena itu dapat didaur ulang. Buang semua bahan kemasan dengan cara yang bertanggung jawab terhadap lingkungan.

FITUR

MEMULAI

PERAKITAN DASAR

Kendurkan kenop pivot dengan memutar berlawanan arah jarum jam. Lepaskan kenop pivot dan selipkan kaki dasar ke baut, di antara ring besar dan kenop.
Pasang kembali kenop pivot ke baut pivot dan kencangkan dengan memutar searah jarum jam.

PEMBERSIHAN

PELEPASAN GRILL

Untuk mengurangi risiko sengatan listrik dan cedera pada orang, cabut sirkulator sebelum melepas grill.

Tekan salah satu klip grill dengan menempatkan ibu jari Anda pada permukaan luar klip dan menekan ke bawah ke arah motor, sambil memberikan sedikit tekanan ke depan. Biasanya dengan melepaskan satu klip, grill dapat dilepas. Jika grill tidak dapat dilepas, ulangi proses pada klip yang tersisa.

Tip (kiat)
Obeng pipih juga dapat digunakan jika klip sulit dilepaskan.

Ganti dengan menyelaraskan klip dengan lubang dan menjentikkan grill dengan kuat kembali ke tempatnya.

Catatan: Motor dilumasi secara permanen dan tidak memerlukan pemberian oli.

PELEPASAN BILAH

Untuk mengurangi risiko sengatan listrik dan cedera pada orang, cabut sirkulator sebelum melepas bilah.

Tarik bilah lurus keluar dari poros.
Seka Bilah dengan kain lembap. Jika sirkulator Anda digunakan di lingkungan berminyak, seperti dapur, sabun lembut atau pembersih rumah tangga biasa mungkin diperlukan. Jangan gunakan pelarut. Jangan letakkan bilah di mesin pencuci piring. Panas yang berlebihan dapat merusak plastik.
Untuk memasang kembali - pastikan sisi datar poros sejajar langsung dengan sisi datar yang sesuai pada soket bilah. Dorong bilah sepenuhnya ke poros hingga menyentuh bagian bawah. Jangan gunakan palu karena dapat menyebabkan kerusakan bantalan.

PEMECAHAN MASALAH

MASALAH	KEMUNGKINAN PENYEBAB DAN SOLUSI
Unit gagal menyala	Unit tidak dicolokkan. Colokkan Kabel Daya ke stopkontak.
	Pastikan pengaturan kecepatan kipas unit dipilih.
	Sekering steker putus. Ganti sekering (Lihat PETUNJUK SERVIS PENGGUNA).
	Unit rusak atau perlu diperbaiki. Hentikan penggunaan dan cabut. Hubungi Layanan Konsumen untuk mendapatkan bantuan.
	Stopkontak aus atau rusak. Coba stopkontak lain atau hubungi teknisi listrik yang berkualifikasi.
Aliran udara lemah atau lambat	Unit diatur ke pengaturan kecepatan rendah. Sesuaikan ke pengaturan kecepatan yang lebih tinggi.
	Aliran udara terhalang. Hilangkan halangan.
	Sesuaikan arah aliran udara ke arah pengguna.
GFCI telah tersandung	Dalam kondisi tertentu, ada kemungkinan stopkontak GFCI (Ground Fault Circuit Interrupter) yang direset tersandung saat pengguna mengubah kecepatan pada sirkulator Vornado. Dalam hal ini, ubah ke stopkontak yang tidak terhubung ke perangkat GFCI. Ini juga dapat mengindikasikan stopkontak GFCI yang lemah atau rusak. Hubungi teknisi listrik yang berkualifikasi untuk memeriksa stopkontak GFCI.

Nasihat Konsumen FCC

Peralatan ini dapat menghasilkan, menggunakan, dan/atau memancarkan energi frekuensi radio yang dapat menyebabkan interferensi berbahaya pada komunikasi radio. Jika peralatan ini menyebabkan interferensi berbahaya pada penerimaan radio atau televisi, yang dapat ditentukan dengan mematikan dan menghidupkan peralatan, pengguna dianjurkan untuk menghubungi Layanan Konsumen Vornado. Perubahan atau modifikasi pada unit ini yang tidak secara tegas disetujui oleh pihak yang bertanggung jawab atas kepatuhan dapat membatalkan wewenang pengguna untuk mengoperasikan produk
