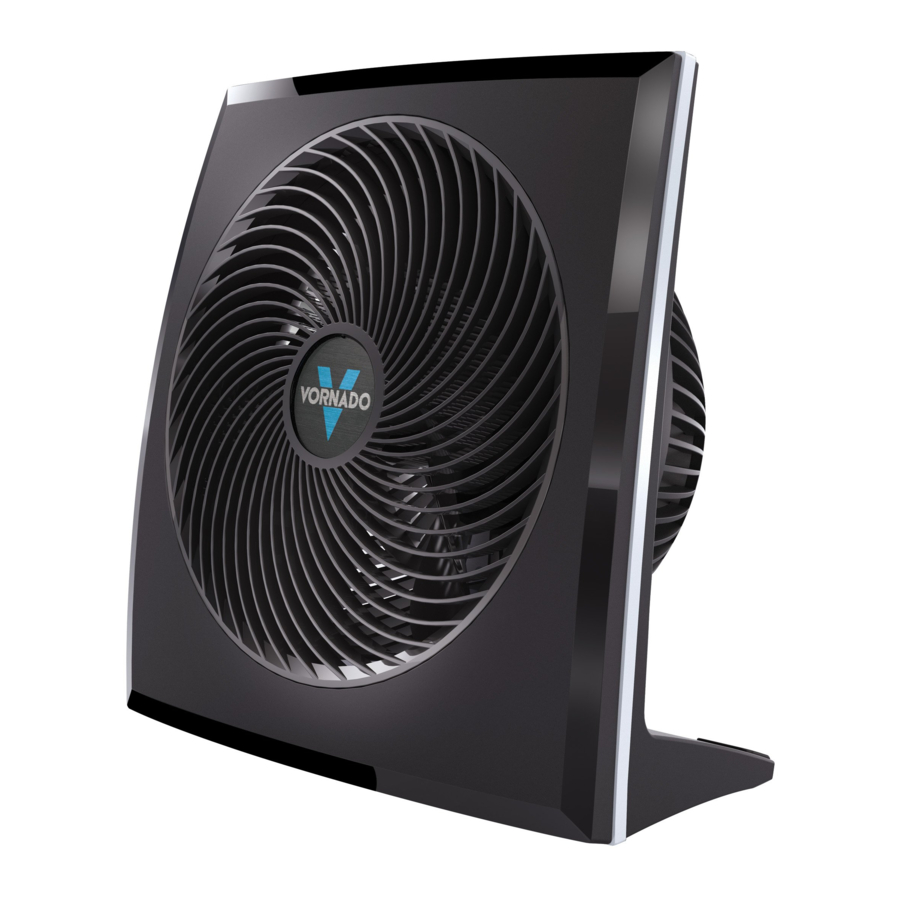

Vornado 270, 279, 573, 673, 679 - Manual Sirkulasi Udara Kompak

Isi

1 PETUNJUK KESELAMATAN PENTING
- 1.1 Petunjuk Servis Pengguna
2 FITUR
3 PEMBERSIHAN
- 3.1 PELEPASAN GRILLE
- 3.2 PELEPASAN BILAH
4 PEMECAHAN MASALAH
5 Deklarasi Kesesuaian FCC Pemasok
6 Referensi
7 Unduh manual
8 Dalam Bahasa Lain

PETUNJUK KESELAMATAN PENTING

BACA DAN SIMPAN PETUNJUK INI
Panduan pemilik ini dan sisipan tambahan apa pun dianggap sebagai bagian dari produk. Mereka berisi informasi penting tentang keselamatan, penggunaan, dan pembuangan. Sebelum menggunakan produk, harap biasakan diri Anda dengan semua petunjuk pengoperasian dan keselamatan. Harap simpan semua dokumen untuk referensi di masa mendatang dan berikan dokumen ini, bersama dengan produk, kepada pemilik di masa mendatang.

PENGGUNAAN YANG DIMAKSUDKAN: Produk ini dimaksudkan untuk mensirkulasikan udara di ruang hidup dalam ruangan hanya di Amerika Serikat dan Kanada. Produk ini tidak dimaksudkan untuk penggunaan komersial atau industri. Produsen tidak bertanggung jawab atas kerusakan atau cedera akibat penggunaan yang tidak sah atau modifikasi produk. Kegagalan untuk mengikuti petunjuk ini akan membatalkan garansi produk.

Risiko bagi Anak-anak dan Orang Cacat
Pengawasan diperlukan selama pemasangan, pengoperasian, pembersihan, dan pemeliharaan produk ini oleh anak-anak berusia 12 tahun ke bawah dan siapa pun dengan kemampuan fisik, sensorik, atau mental yang berkurang. Anak-anak harus diawasi untuk memastikan bahwa mereka tidak bermain dengan peralatan, bagian-bagiannya, dan bahan kemasan.

PERINGATAN PEMASANGAN—Untuk mengurangi risiko kebakaran, sengatan listrik, dan cedera pada orang, perhatikan hal berikut:

Tempatkan produk ini jauh dari tirai, gorden, taplak meja, dan kain lainnya, karena dapat tertarik ke dalam produk, merusak motor, dan/atau menyebabkan kebakaran.
Tidak ada bagian dari produk ini (peralatan, kabel daya, steker, kemasan, dll.) yang boleh ditempatkan di dekat tungku, perapian, kompor, atau sumber panas suhu tinggi lainnya. Jangan gunakan produk ini di jendela, di permukaan yang tidak rata atau tidak stabil, atau di dekat air.
Peralatan, catu daya, kabel daya, dan steker tidak boleh bersentuhan dengan air. Jangan gunakan produk ini pada permukaan basah. Jangan gunakan produk ini di bak mandi atau pancuran atau posisikan produk di tempat yang dapat jatuh ke bak mandi, cucian, kolam renang, atau wadah air lainnya. Jangan gunakan produk ini di luar ruangan atau memaparkannya ke cuaca atau elemen.
Jangan menjalankan kabel di bawah karpet. Jangan menutupi kabel dengan permadani, pelari, atau penutup serupa. Jangan mengarahkan kabel di bawah furnitur atau peralatan. Atur kabel jauh dari area lalu lintas dan di tempat yang tidak akan tersandung. Kabel tidak boleh menggantung di tepi meja atau ditempatkan di tempat yang dapat tertekuk atau tertutup di pintu. Tempatkan peralatan di dekat stopkontak yang mudah diakses sehingga produk dapat dicabut dengan cepat selama keadaan darurat.

PERINGATAN PENGGUNAAN AMAN—Untuk mengurangi risiko kebakaran, sengatan listrik, dan cedera pada orang, perhatikan hal berikut:

Untuk mengurangi kemungkinan kelebihan beban sirkuit, kebakaran, dan sengatan listrik, jangan beroperasi dengan perangkat kecepatan solid state, seperti sakelar kontrol peredup.
Jangan mengoperasikan kipas apa pun dengan kabel atau steker yang rusak. Buang kipas atau kembalikan ke fasilitas servis resmi untuk pemeriksaan dan/atau perbaikan.
Jangan operasikan unit jika unit telah jatuh atau rusak. Jangan gunakan produk ini jika memiliki kabel atau steker yang rusak. Untuk menghindari risiko sengatan listrik, jangan mencoba memperbaiki atau mengganti suku cadang. Hanya suku cadang pengganti asli yang boleh digunakan. Jika kabel daya rusak, kabel tersebut harus diganti oleh pabrikan, agen servisnya, atau orang yang memiliki kualifikasi serupa untuk menghindari bahaya.
Hubungi Layanan Konsumen Vornado di 1-800-234-0604 (telepon) atau consumerservice@vornado.com (email) untuk instruksi lebih lanjut tentang penggantian dan perbaikan.
Sebelum mencolokkan kabel daya ke stopkontak, pastikan bahwa semua informasi kelistrikan pada label peringkat, termasuk voltase, sesuai dengan catu daya stopkontak Anda.
Jangan duduk atau berdiri di atas produk.
Jangan pernah menggunakan kabel sebagai pegangan atau menarik, menegang, atau meregangkan kabel daya.
Saat produk dicolokkan, jangan memasukkan atau membiarkan benda asing masuk ke lubang input atau output mana pun karena dapat menyebabkan risiko sengatan listrik atau kebakaran, atau merusak produk.
Kelonggaran antara stopkontak (wadah) dan steker dapat menyebabkan panas berlebih dan distorsi steker. Hentikan penggunaan produk di stopkontak ini. Hubungi teknisi listrik yang berkualifikasi untuk mengganti stopkontak yang longgar atau aus.
Peralatan ini memiliki steker terpolarisasi (satu bilah lebih lebar dari yang lain.) Untuk mengurangi risiko sengatan listrik, steker ini dimaksudkan untuk masuk ke stopkontak terpolarisasi hanya satu arah. Jika steker tidak pas sepenuhnya di stopkontak, balikkan steker. Jika masih tidak pas, hubungi teknisi listrik yang berkualifikasi. Jangan mencoba untuk mengalahkan fitur keselamatan ini.
Sebelum memindahkan, memposisikan ulang, memperbaiki, membersihkan, dan saat tidak digunakan, gunakan kontrol produk untuk mematikan daya dan kemudian mencabutnya. Untuk memutuskan sambungan dari stopkontak, pegang dan tarik hanya stekernya. Juga, matikan dan cabut jika produk akan ditinggalkan tanpa pengawasan untuk jangka waktu yang lama atau selama badai listrik.

PERINGATAN SERVIS—Untuk mengurangi risiko kebakaran, sengatan listrik, dan cedera pada orang, perhatikan hal berikut:

Bersihkan produk Anda secara teratur, hanya seperti yang diinstruksikan dalam manual ini.
Sebelum membersihkan, matikan daya pada produk Anda dan cabut stekernya. Jangan gunakan bensin, pengencer, pelarut, amonia, atau bahan kimia lainnya untuk membersihkan. Lihat petunjuk PEMBERSIHAN yang disediakan.
Jangan membuka rumah peralatan saat produk dicolokkan. Untuk menghindari risiko sengatan listrik, semua servis dan/atau perbaikan harus dilakukan oleh Pusat Servis Resmi Vornado.
Produk ini menggunakan perlindungan kelebihan beban (sekering). Sekering yang putus menunjukkan situasi kelebihan beban atau korsleting. Jika sekering putus, cabut produk dari stopkontak. Ganti sekering sesuai petunjuk servis pengguna (ikuti penandaan produk untuk peringkat sekering yang tepat) dan periksa produk. Jika sekering pengganti putus, korsleting mungkin terjadi dan produk harus dibuang atau dikembalikan ke fasilitas servis resmi untuk pemeriksaan dan/atau perbaikan.

Petunjuk Servis Pengguna

Menggunakan kontrol produk, matikan peralatan.
Pegang steker (bukan kabel) dan lepaskan dari stopkontak.
Risiko Kebakaran. Ganti sekering hanya dengan sekering 2,5 Amp, 125 Volt seperti yang disetujui oleh Layanan Konsumen Vornado. Untuk sekering pengganti resmi, silakan hubungi Layanan Konsumen Vornado.
Setelah penggantian diterima, gunakan obeng pipih kecil untuk menggeser penutup sekering (terletak di steker).
Lepaskan sekering dengan menggunakan obeng untuk mengangkat dengan lembut setiap ujung sekering.
Pasang sekering pengganti dengan menggunakan obeng untuk mendorong dengan lembut setiap ujung logam sekering ke dalam wadah satu per satu. Jangan menekan bagian tengah sekering—sekering rapuh dan dapat pecah.
Geser penutup sekering hingga tertutup menggunakan obeng. Saat ditutup, penutup harus pas sepenuhnya di steker. Tidak ada bagian penutup yang boleh menonjol.
Colokkan peralatan Anda ke stopkontak dan hidupkan daya.
Jika sekering pengganti putus, korsleting mungkin terjadi dan produk harus dibuang atau dikembalikan ke fasilitas servis resmi untuk pemeriksaan dan/atau perbaikan.

Risiko kebakaran. Jangan mengganti steker attachment. Berisi perangkat keselamatan (sekering, AFCI, LCDI) yang tidak boleh dilepas. Buang produk jika steker attachment rusak.

SIMPAN PETUNJUK INI

FITUR

Tip
Hemat energi dengan memaksimalkan kinerja sistem pemanas dan pendingin. Saat Anda menggunakan Sirkulator Udara Vornado, Anda tidak perlu mengatur termostat musim panas serendah atau termostat musim dingin setinggi mungkin.

FITUR

ALIRAN UDARA MULTI ARAH
Arahkan aliran udara ke tempat yang Anda inginkan.

BEBERAPA KECEPATAN
Pengaturan kecepatan untuk setiap tingkat kenyamanan.

SALURAN UDARA
Saluran masuk khas dan motor bertenaga untuk memindahkan lebih banyak udara.

KONTROL
KENOP KONTROL 573, 673, 679
TOMBOL KONTROL 270, 279

PEMBERSIHAN

PELEPASAN GRILLE

Model 270, 279
Obeng direkomendasikan.

Untuk mengurangi risiko sengatan listrik dan cedera pada orang, cabut sirkulator sebelum melepas grille.

Lepaskan sekrup yang terletak di posisi jam 6.
Putar grille berlawanan arah jarum jam untuk membuka kunci lalu angkat.
Untuk memasang kembali grille, posisikan grille dengan logo sedikit diputar ke kiri dan putar searah jarum jam. Ganti sekrup.

Catatan: Motor dilumasi secara permanen dan tidak memerlukan pemberian oli.

PELEPASAN GRILLE (Model 573, 673, 679)
Obeng direkomendasikan.

Untuk mengurangi risiko sengatan listrik dan cedera pada orang, cabut sirkulator sebelum melepas grille.

Lepaskan 8 sekrup di sekeliling perimeter bingkai dan angkat.
Untuk memasang kembali grille, sejajarkan lubang sekrup dan ganti sekrup.

Catatan: Motor dilumasi secara permanen dan tidak memerlukan pemberian oli.

PELEPASAN BILAH

Tang diperlukan.

Untuk mengurangi risiko sengatan listrik dan cedera pada orang, cabut sirkulator sebelum melepas bilah.

Pertama, lepaskan mur dari poros dengan memutar mur searah jarum jam untuk melonggarkan (model 573 tidak memiliki mur). Jika disertakan, lepaskan ring dan sisihkan. Tarik bilah lurus keluar dari poros.
Seka Bilah dengan kain lembap. Jika sirkulator Anda digunakan di lingkungan yang berminyak, seperti dapur, sabun lembut atau pembersih rumah tangga biasa mungkin diperlukan. Jangan gunakan pelarut. Jangan letakkan bilah di mesin pencuci piring. Panas yang berlebihan dapat merusak plastik.
Untuk memasang kembali - pastikan sisi datar poros sejajar langsung dengan sisi datar yang sesuai pada soket bilah. Dorong bilah sepenuhnya ke poros hingga menyentuh bagian bawah. Jangan gunakan palu karena dapat menyebabkan kerusakan bantalan. Jika disertakan, pasang kembali ring dan mur yang disediakan.

PEMECAHAN MASALAH

MASALAH	KEMUNGKINAN PENYEBAB DAN SOLUSI
Unit gagal menyala	Unit tidak dicolokkan. Colokkan Kabel Daya ke stopkontak.
	Pastikan pengaturan kecepatan kipas unit dipilih.
	Sekering steker putus. Ganti sekering (Lihat PETUNJUK SERVIS PENGGUNA).
	Unit rusak atau perlu diperbaiki. Hentikan penggunaan dan cabut. Hubungi Layanan Konsumen untuk bantuan.
	Stopkontak aus atau rusak. Coba stopkontak lain atau hubungi teknisi listrik yang berkualifikasi.
Aliran udara lemah atau lambat	Unit diatur ke pengaturan kecepatan rendah. Sesuaikan ke pengaturan kecepatan yang lebih tinggi.
	Aliran udara terhalang. Hapus halangan.
	Sesuaikan arah aliran udara ke arah pengguna.
GFCI telah tersandung	Dalam kondisi tertentu, ada kemungkinan stopkontak GFCI (Ground Fault Circuit Interrupter) yang direset tersandung saat pengguna mengubah kecepatan pada sirkulator Vornado. Dalam hal ini, ubah ke stopkontak yang tidak terhubung ke perangkat GFCI. Ini juga dapat mengindikasikan stopkontak GFCI yang lemah atau rusak. Hubungi teknisi listrik yang berkualifikasi untuk memeriksa stopkontak GFCI.

Deklarasi Kesesuaian FCC Pemasok

Pengidentifikasi Unik: Model Vornado 270, 279
Pihak yang Bertanggung Jawab: Vornado Air LLC
Alamat Surat: 415 E. 13th St., Andover, KS 67002
Kontak: www.vornado.com

www.vornado.com
800.234.0604
help@vornado.com
