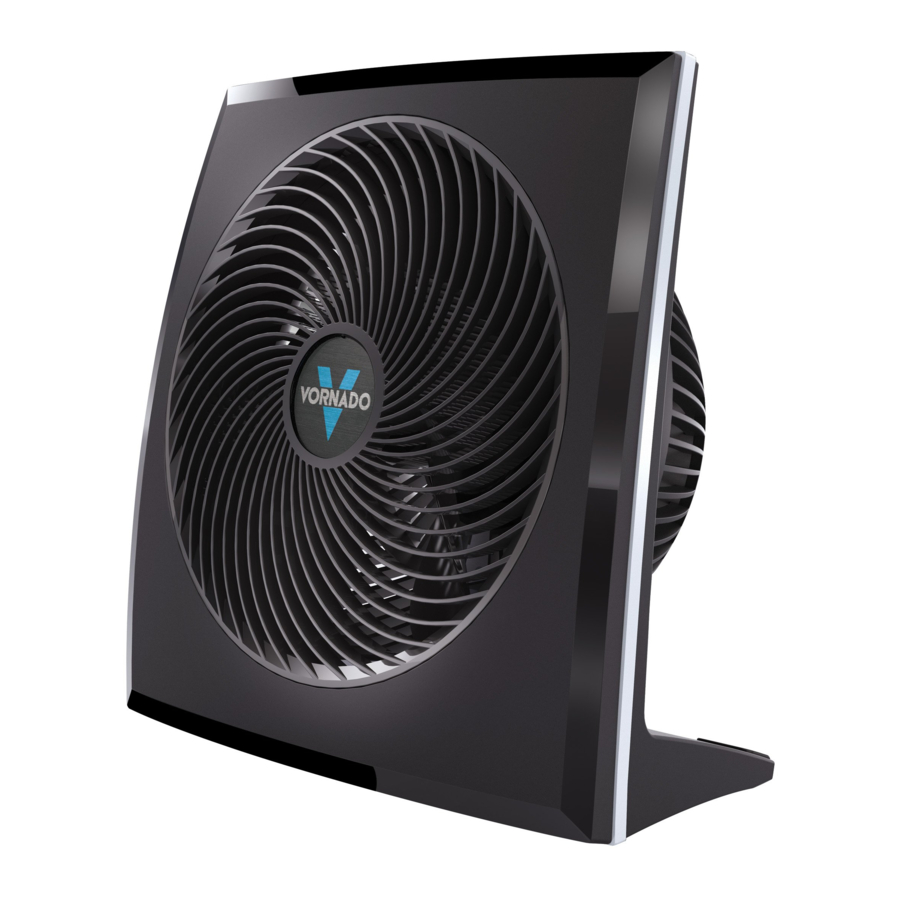

Vornado 270, 279, 573, 673, 679 - Manual do Circulador de Ar Compacto

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

LEIA E GUARDE ESTAS INSTRUÇÕES
Este guia do proprietário e quaisquer encartes adicionais são considerados parte do produto. Eles contêm informações importantes sobre segurança, uso e descarte. Antes de usar o produto, familiarize-se com todas as instruções de operação e segurança. Guarde todos os documentos para referência futura e repasse-os, juntamente com o produto, a qualquer futuro proprietário.

USO PRETENDIDO: Este produto destina-se a circular o ar em espaços internos apenas nos Estados Unidos e Canadá. Este produto não se destina ao uso comercial ou industrial. O fabricante não assume nenhuma responsabilidade por danos ou ferimentos devido ao uso não autorizado ou modificação do produto. O não cumprimento destas instruções anulará a garantia do produto.

Risco para Crianças e Pessoas com Deficiência
É necessária supervisão durante a instalação, operação, limpeza e manutenção deste produto por crianças de 12 anos ou menos e por qualquer pessoa com capacidades físicas, sensoriais ou mentais reduzidas. As crianças devem ser supervisionadas para garantir que não brinquem com o aparelho, suas peças e material de embalagem.

AVISO DE INSTALAÇÃO—Para reduzir o risco de incêndio, choque elétrico e ferimentos em pessoas, observe o seguinte:

• Coloque este produto longe de cortinas, persianas, toalhas de mesa e outros tecidos, pois eles podem ser puxados para dentro do produto, danificar o motor e/ou causar um incêndio.
• Nenhuma parte deste produto (o aparelho, cabo de alimentação, plugue, embalagem, etc.) deve ser colocada perto de fornos, lareiras, fogões ou outras fontes de calor de alta temperatura. Não use este produto em uma janela, em uma superfície irregular ou instável ou perto da água.
• O aparelho, a fonte de alimentação, o cabo de alimentação e o plugue não podem entrar em contato com a água. Não use este produto em superfícies molhadas. Não use este produto em uma banheira ou chuveiro ou posicione o produto onde ele possa cair em uma banheira, lavanderia, piscina ou outro recipiente de água. Não use este produto ao ar livre ou exponha-o ao clima ou elementos.
• Não passe o cabo por baixo do carpete. Não cubra o cabo com tapetes, passadeiras ou coberturas semelhantes. Não passe o cabo por baixo de móveis ou eletrodomésticos. Organize o cabo longe da área de tráfego e onde não haja risco de tropeçar. O cabo não deve ficar pendurado nas bordas dos balcões ou ser colocado onde possa ser dobrado ou fechado em portas. Coloque o aparelho perto de uma tomada de fácil acesso para que o produto possa ser desconectado rapidamente durante uma emergência.

AVISO DE USO SEGURO—Para reduzir o risco de incêndio, choque elétrico e ferimentos em pessoas, observe o seguinte:

•
  Para reduzir a probabilidade de sobrecarga do circuito, incêndio e choque elétrico, não opere com um dispositivo de velocidade de estado sólido, como um interruptor de controle de dimmer.
• Não opere nenhum ventilador com um cabo ou plugue danificado. Descarte o ventilador ou devolva-o a um centro de serviço autorizado para exame e/ou reparo.
• Não opere a unidade se ela tiver caído ou sido danificada. Não use este produto se ele tiver um cabo ou plugue danificado. Para evitar o risco de choque elétrico, não tente reparar ou substituir peças. Somente peças de reposição originais podem ser usadas. Se o cabo de alimentação estiver danificado, ele deve ser substituído pelo fabricante, seu agente de serviço ou pessoas qualificadas para evitar riscos.
  Entre em contato com o Serviço ao Consumidor da Vornado pelo telefone 1-800-234-0604 (telefone) ou consumerservice@vornado.com (e-mail) para obter mais instruções sobre substituição e reparo.
• Antes de conectar o cabo de alimentação na tomada elétrica, certifique-se de que todas as informações elétricas na etiqueta de classificação, incluindo a voltagem, sejam compatíveis com a fonte de alimentação da sua tomada.
• Não se sente ou fique em pé sobre o produto.
• Nunca use o cabo como alça ou puxe, force ou estique o cabo de alimentação.
•
  Enquanto o produto estiver conectado, não insira ou permita que objetos estranhos entrem em qualquer abertura de entrada ou saída, pois isso pode causar risco de choque elétrico ou incêndio, ou danificar o produto.
• Um encaixe solto entre a tomada de parede (receptáculo) e o plugue pode causar superaquecimento e distorção do plugue. Interrompa o uso do produto nesta tomada. Entre em contato com um eletricista qualificado para substituir tomadas soltas ou desgastadas.
• Este aparelho possui um plugue polarizado (uma lâmina é mais larga que a outra). Para reduzir o risco de choque elétrico, este plugue foi projetado para encaixar em uma tomada polarizada apenas de uma maneira. Se o plugue não encaixar totalmente na tomada, inverta o plugue. Se ainda não encaixar, entre em contato com um eletricista qualificado. Não tente anular este recurso de segurança.
• Antes de mover, reposicionar, fazer manutenção, limpar e quando não estiver em uso, use os controles do produto para desligar a energia e, em seguida, desconecte-o. Para desconectar da tomada, segure e puxe apenas o plugue. Além disso, desligue e desconecte se o produto for deixado sem supervisão por um longo período de tempo ou durante tempestades elétricas.

AVISO DE MANUTENÇÃO—Para reduzir o risco de incêndio, choque elétrico e ferimentos em pessoas, observe o seguinte:

• Limpe seu produto regularmente, apenas conforme as instruções deste manual.
  Antes de limpar, desligue a energia do seu produto e desconecte-o. Não use gasolina, diluentes, solventes, amoníacos ou outros produtos químicos para limpeza. Consulte as instruções de LIMPEZA fornecidas.
• Não abra a caixa do aparelho enquanto o produto estiver conectado. Para evitar o risco de choque, todos os serviços e/ou reparos devem ser feitos por um Centro de Serviço Autorizado Vornado.
• Este produto emprega proteção contra sobrecarga (fusível). Um fusível queimado indica uma situação de sobrecarga ou curto-circuito. Se o fusível queimar, desconecte o produto da tomada. Substitua o fusível de acordo com as instruções de manutenção do usuário (siga a marcação do produto para a classificação correta do fusível) e verifique o produto. Se o fusível de substituição queimar, pode haver um curto-circuito e o produto deve ser descartado ou devolvido a um centro de serviço autorizado para exame e/ou reparo.

Instruções de Manutenção do Usuário

1. Usando os controles do produto, desligue o aparelho.
2. Segure o plugue (não o cabo) e desconecte-o da tomada.
3. Risco de incêndio. Substitua o fusível apenas por um fusível de 2,5 Amp, 125 Volt, conforme aprovado pelo Serviço ao Consumidor da Vornado. Para um fusível de substituição autorizado, entre em contato com o Serviço ao Consumidor da Vornado.
4. Assim que a substituição for recebida, use uma pequena chave de fenda de cabeça chata para abrir a tampa do fusível (localizada no plugue).

5. Remova o fusível usando a chave de fenda para levantar suavemente cada extremidade do fusível.

6. Instale o fusível de substituição usando a chave de fenda para empurrar suavemente cada extremidade de metal do fusível no receptáculo, uma de cada vez. Não empurre o centro do fusível—ele é frágil e pode quebrar.
7. Deslize a tampa do fusível para fechar usando a chave de fenda. Quando fechada, a tampa deve se encaixar completamente no plugue. Nenhuma parte da tampa deve se destacar.

8. Conecte seu aparelho na tomada e ligue a energia.
9. Se o fusível de substituição queimar, pode haver um curto-circuito e o produto deve ser descartado ou devolvido a um centro de serviço autorizado para exame e/ou reparo.

Risco de incêndio. Não substitua o plugue de fixação. Contém um dispositivo de segurança (fusível, AFCI, LCDI) que não deve ser removido. Descarte o produto se o plugue de fixação estiver danificado.

GUARDE ESTAS INSTRUÇÕES

CARACTERÍSTICAS

Dica
Economize energia maximizando o desempenho dos sistemas de aquecimento e resfriamento. Quando você usa um Circulador de Ar Vornado, você não precisa ajustar seu termostato de verão tão baixo ou seu termostato de inverno tão alto.

FLUXO DE AR MULTIDIRECIONAL
Direcione o fluxo de ar para onde você quiser.

MÚLTIPLAS VELOCIDADES
Configuração de velocidade para cada nível de conforto.

ENTRADAS DE AR
Entradas exclusivas e motor potente para mover mais ar.

CONTROLES
BOTÃO DE CONTROLE 573, 673, 679
BOTÕES DE CONTROLE 270, 279

LIMPEZA

REMOÇÃO DA GRADE

Modelos 270, 279
Chave de fenda recomendada.

Para reduzir o risco de choque elétrico e ferimentos em pessoas, desconecte o circulador antes de remover a grade.

1. Remova o parafuso localizado na posição das 6 horas.

2. Gire a grade no sentido anti-horário para destravar e, em seguida, levante-a.

3. Para reinstalar a grade, posicione a grade com o logotipo ligeiramente virado para a esquerda e gire no sentido horário. Recoloque o parafuso.

Observação: o motor é permanentemente lubrificado e não requer lubrificação.

REMOÇÃO DA GRADE (Modelos 573, 673, 679)
Chave de fenda recomendada.

Para reduzir o risco de choque elétrico e ferimentos em pessoas, desconecte o circulador antes de remover a grade.

1. Remova os 8 parafusos ao redor do perímetro da estrutura e levante-a.

2. Para reinstalar a grade, alinhe os orifícios dos parafusos e recoloque os parafusos.

Observação: o motor é permanentemente lubrificado e não requer lubrificação.

REMOÇÃO DA PÁ

Alicate necessário.

Para reduzir o risco de choque elétrico e ferimentos em pessoas, desconecte o circulador antes de remover a pá.

1. Primeiro, remova a porca do eixo girando a porca no sentido horário para soltar (o modelo 573 não tem porca). Se incluído, remova as arruelas e reserve-as. Puxe a pá para fora do eixo.

2. Limpe a pá com um pano úmido. Se o seu circulador for usado em um ambiente gorduroso, como uma cozinha, sabão neutro ou um limpador doméstico comum pode ser necessário. Não use solventes. Não coloque a pá na lava-louças. O calor excessivo pode distorcer o plástico.
3. Para recolocar - certifique-se de que o lado plano do eixo esteja alinhado diretamente com o lado plano correspondente no soquete da pá. Empurre a pá até o fim no eixo até que ela chegue ao fundo. Não use um martelo, pois isso pode resultar em danos ao rolamento. Se incluído, reinstale as arruelas e a porca fornecidas.

RESOLUÇÃO DE PROBLEMAS

Declaração de Conformidade da FCC do Fornecedor

Identificador Único: Modelos Vornado 270, 279
Parte Responsável: Vornado Air LLC
Endereço Postal: 415 E. 13th St., Andover, KS 67002
Contato: www.vornado.com

www.vornado.com
800.234.0604
help@vornado.com
