INSIGNIA NS-HSB318 Soundbar dengan Panduan Pengaturan Cepat Bluetooth

Isi

ISI PAKET

Soundbar
Soundbar

Templat pemasangan di dinding
Templat pemasangan di dinding

Adaptor
Adaptor

Kabel audio RCA
Kabel audio RCA

Remote control
Remote control

Kabel 3,5 mm ke RCA
Kabel 3.5 mm ke RCA

Panduan Pengaturan Cepat
Panduan Pengaturan Cepat

FITUR

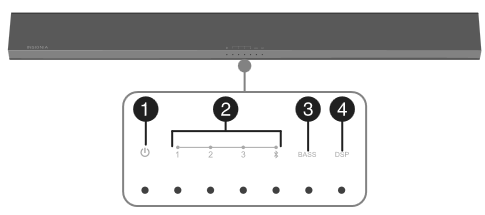

Tampilan atas
Tampilan atas

Tampilan samping
Tampilan samping

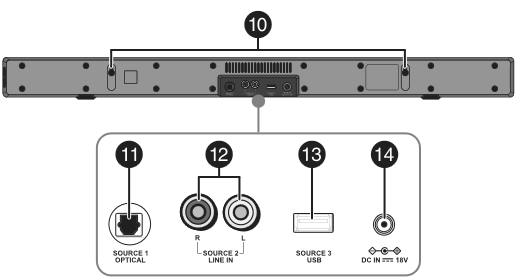

Tampilan belakang
Tampilan belakang

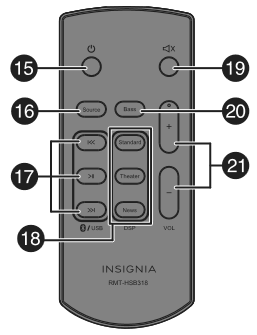

Remote control
Remote control

# DESKRIPSI FUNGSI
1 Indikator (Daya) Menyala saat soundbar dalam mode siaga, mati saat soundbar menyala.
2 Indikator sumber input Menyala untuk menunjukkan sumber suara mana yang dipilih.
  1. Optical (Optik)
  2. LINE IN
  3. USB
  4. Bluetooth
3 Indikator BASS Menunjukkan saat bass aktif.
4 Indikator DSP Menyala untuk menunjukkan bahwa mode suara DSP aktif.
Standar - Lampu indikator hijau
Theater (Teater) - Lampu indikator biru
News (Berita) - Lampu indikator merah muda
5 DAYA tombol (button) Tekan untuk menghidupkan soundbar.
6 Tombol BASS Tekan untuk mengaktifkan peningkatan frekuensi bass.
7 Pemilih sumber input Tekan berulang kali untuk menggilir sumber suara yang tersedia.
8 Tombol DSP (Digital Signal Processor) Tekan berulang kali untuk menggilir seluruh mode suara DSP yang tersedia.
9 Tombol VOL +/– Tekan untuk menambah atau mengurangi volume soundbar.
10 Lubang gantung Gunakan lubang a dan b untuk menggantung soundbar di dinding.
11 SUMBER 1 - OPTICAL jack Jika TV Anda (atau perangkat sumber audio lainnya) memiliki jack Optical OUT, sambungkan kabel optik digital (tidak disertakan) ke perangkat sumber Anda dan jack ini.
12 Jack SUMBER 2 - LINE IN Jika TV Anda (atau perangkat sumber audio lainnya) memiliki jack RCA OUT, sambungkan kabel RCA ke perangkat sumber Anda dan jack ini.
Jika TV Anda (atau perangkat sumber audio lainnya) memiliki jack AUX OUT atau headphone, sambungkan kabel 3,5 mm ke RCA ke perangkat sumber Anda dan jack ini.
13 SUMBER 3 - USB Anda dapat memutar sinyal gelombang melalui USB, dan dengan arus keluaran 5V 0.5A untuk pengisian daya.
14 Jack DC IN Sambungkan adaptor AC ke jack ini untuk memberi daya pada soundbar.
15 Tombol (Daya) Tekan untuk menghidupkan soundbar. Tekan lagi untuk memasukkan soundbar ke mode siaga.
16 Tombol SUMBER Tekan berulang kali untuk menggilir sumber suara yang tersedia.
17 Tombol /USB Saat sumber USB atau Bluetooth dipilih, Anda dapat mengontrol pemutaran dengan tombol berikut:
  • Sebelumnya • Putar/Jeda • Berikutnya
18 Tombol DSP Tekan untuk memilih mode suara Digital Signal Processor (DSP):
  • Standar
  • Theater (Teater)
  • News (Berita)
Indikator yang sesuai pada panel atas soundbar menyala untuk menunjukkan mode suara yang dipilih.
19 Tombol (Bisukan) Tekan untuk membisukan suara dari soundbar. Tekan lagi untuk memulihkan suara.
20 Tombol BASS Tekan untuk mengaktifkan peningkatan frekuensi bass.
21 Tombol VOL +/– Tekan untuk menambah atau mengurangi volume soundbar.

MENGHUBUNGKAN SOUNDBAR

Lihat bagian belakang perangkat sumber Anda, seperti TV, pemutar DVD/Blu-ray, atau kotak kabel, untuk mengidentifikasi port audio OUT Anda. Pilih salah satu opsi koneksi di bawah ini yang sesuai dengan sumber audio Anda. Anda dapat menghubungkan beberapa perangkat dan mengganti sumber suara sesuai kebutuhan.


Matikan atau cabut semua perangkat saat Anda membuat koneksi.

CATATAN: Jika Anda memasang soundbar di dinding, Anda harus menggunakan konektor kabel sudut kanan yang disertakan untuk koneksi AUX IN atau kabel RCA.

KUALITAS AUDIO JENIS JACK (pada perangkat sumber) KABEL
TERBAIK Kabel optik digital (tidak disertakan)
BAIK Kabel audio RCA (disertakan)
BAIK Kabel 3,5 mm ke RCA (disertakan)

- PILIH SALAH SATU -

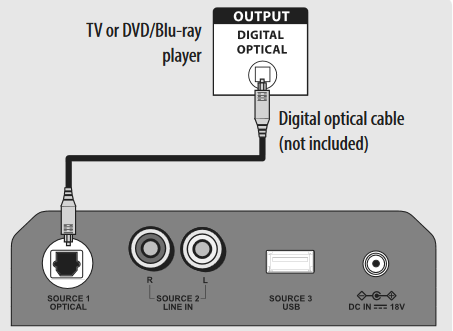

Koneksi digital (TERBAIK)

  1. Sambungkan salah satu ujung kabel optik digital (tidak disertakan) ke soundbar Anda.
  2. Sambungkan ujung lainnya ke port Digital Optical Output pada perangkat sumber audio Anda.
  3. Ubah output audio perangkat ke format 'PCM' (biasanya ditemukan di Pengaturan Audio). Lihat dokumentasi yang disertakan dengan perangkat sumber audio Anda untuk informasi lebih lanjut.

    Koneksi digital
    Bagian belakang soundbar

- ATAU -

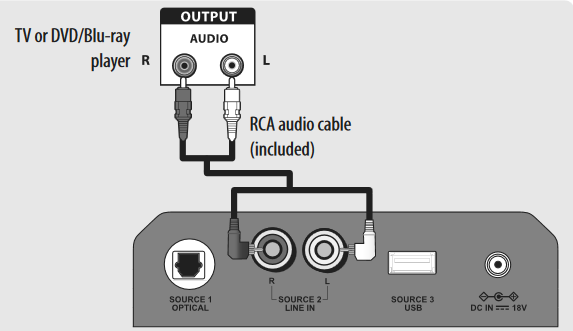

Koneksi RCA (BAIK)

  1. Sambungkan konektor sudut kanan dari kabel audio RCA yang disertakan ke soundbar Anda.
  2. Sambungkan ujung kabel audio RCA lainnya ke port Audio Output pada perangkat sumber audio Anda.

    Koneksi RCA
    Bagian belakang soundbar

CATATAN: Pastikan ujung kabel sesuai dengan warna port.

- ATAU -

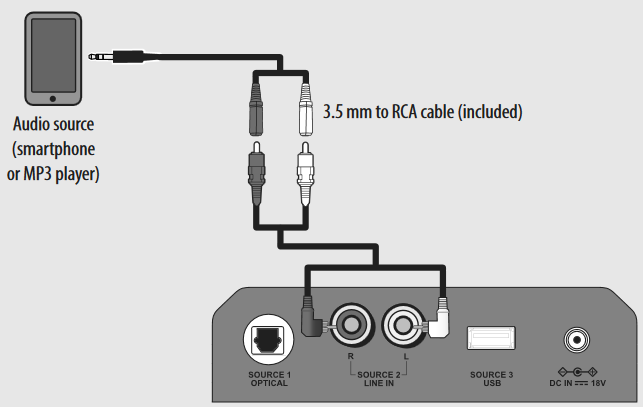

Koneksi 3.5 mm (BAIK)

  1. Sambungkan konektor merah dan putih dari kabel 3.5 mm ke RCA yang disertakan ke soundbar Anda.
  2. Sambungkan ujung kabel 3.5 mm ke RCA lainnya ke port Audio Output atau jack headphone pada perangkat sumber audio Anda.

    Koneksi 3.5 mm
    Bagian belakang soundbar

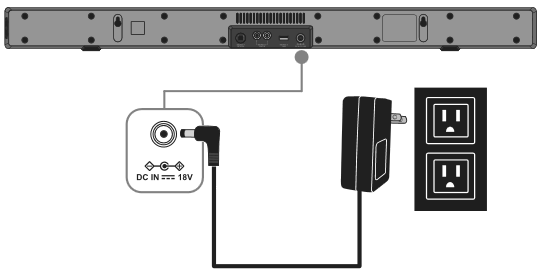

MENYAMBUNGKAN ADAPTOR AC

MENYAMBUNGKAN ADAPTOR AC
Bagian belakang soundbar

  • Pastikan stopkontak sesuai dengan persyaratan input adaptor AC yaitu 100-240 V, 50/60 Hz sebelum menyambungkan.
  • Gunakan hanya adaptor AC yang disediakan.
  • Colokkan adaptor AC hanya setelah semua sambungan lain dibuat.
  1. Sambungkan adaptor AC ke jack DC IN di bagian belakang soundbar.
  2. Colokkan ujung adaptor AC yang lain ke stopkontak atau pelindung lonjakan arus.

MENYAMBUNGKAN SOUNDBAR ANDA MENGGUNAKAN BLUETOOTH (OPSIONAL)

Memasangkan perangkat Anda

  1. Nyalakan soundbar Anda.
  2. Tempatkan perangkat Bluetooth Anda dalam jarak 30 kaki (10 m) dari soundbar Anda.
  3. Pilih Bluetooth sebagai sumber input dengan menekan tombol (sumber) pada remote control atau soundbar. Indikator Bluetooth biru pada soundbar berkedip perlahan.
  4. Navigasi ke pengaturan Bluetooth perangkat Anda, aktifkan Bluetooth, lalu cari perangkat yang tersedia. Untuk informasi tambahan tentang memasangkan perangkat Anda, lihat dokumentasi perangkat Anda.
  5. Pada perangkat Bluetooth Anda, pilih "NS-HSB318" dari daftar perangkat. Ulangi langkah 3-4 jika "NS-HSB318" tidak ditampilkan.
  6. Jika kode PIN diminta, masukkan "0000."
  7. Saat pemasangan selesai, indikator Bluetooth di bagian atas soundbar Anda menyala biru solid.

    CATATAN:
  • Beberapa perangkat, seperti iPhone, terhubung segera setelah dipasangkan, perangkat lain, seperti komputer notebook, mungkin bertanya apakah Anda ingin terhubung. Dalam hal ini, indikator Bluetooth terus berkedip hingga koneksi dibuat.
  • Saat Anda menghidupkan soundbar, soundbar akan otomatis terhubung ke perangkat terakhir yang terhubung jika perangkat tersebut berada dalam jangkauan. Untuk terhubung ke perangkat yang dipasangkan berbeda, matikan Bluetooth atau lepaskan pemasangan dari perangkat yang saat ini dipasangkan dan sambungkan secara manual ke perangkat yang dipasangkan lainnya.
  • Saat panggilan diterima saat memutar musik melalui telepon, musik akan berhenti secara otomatis.
  • Saat panggilan berakhir, tergantung pada pengaturan telepon Anda, trek saat ini dapat melanjutkan pemutaran.

Memutuskan perangkat Anda

  • Matikan fungsi Bluetooth pada perangkat Anda.

    CATATAN: Untuk informasi lebih lanjut tentang penggunaan Bluetooth, lihat Panduan Pengguna online.

MEMPOSISIKAN SOUNDBAR ANDA

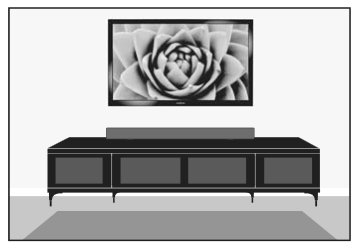

Letakkan soundbar di permukaan yang rata, lalu lanjutkan ke Langkah berikutnya.
MEMPOSISIKAN SOUNDBAR ANDA Langkah 1

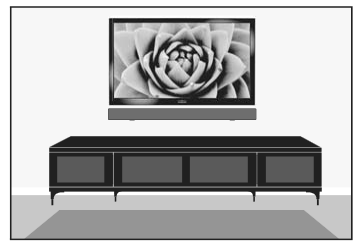

Pasang di dinding (lihat Panduan Pengguna untuk instruksi), lalu lanjutkan ke Langkah berikutnya.
MEMPOSISIKAN SOUNDBAR ANDA Langkah 2

MENGGUNAKAN SOUNDBAR ANDA

Menggunakan remote control

  1. Lepaskan tab plastik dari kompartemen baterai sebelum menggunakan remote control untuk pertama kalinya.
  2. Arahkan remote control langsung ke sensor IR di bagian depan soundbar. Anda harus berada dalam sekitar 23 kaki (7 m) dari soundbar.

    CATATAN: Remote TV Insignia dapat mengontrol volume soundbar Anda. Jika Anda tidak memiliki TV Insignia dan ingin memprogram remote universal, lihat Panduan Pengguna online Anda untuk informasi lebih lanjut.

Mendengarkan soundbar Anda

Mendengarkan soundbar Anda

  1. Tekan tombol (Daya) untuk menghidupkan soundbar atau remote control Anda. Indikator siaga mati.
  2. Hidupkan perangkat sumber audio yang terhubung ke soundbar Anda dan mulai pemutaran.
  3. Tekan tombol pada soundbar berulang kali untuk menggilir sumber suara atau tekan tombol sumber pada remote control hingga Anda mendengar suara dari soundbar Anda.

    CATATAN: Jika Anda menggunakan koneksi OPTICAL IN, ubah sumber audio perangkat sumber ke format 'PCM'. Lihat dokumentasi yang Anda terima dengan perangkat sumber audio, seperti TV Anda, untuk informasi tambahan.
  4. Sesuaikan volume pada soundbar atau perangkat sumber audio Anda ke tingkat yang nyaman.


Penggunaan suara volume tinggi secara terus-menerus dapat merusak pendengaran Anda secara permanen.

  1. Tekan tombol (Daya) lagi untuk mematikan soundbar Anda. Indikator siaga menyala merah.

PEMECAHAN MASALAH

Periksa daftar ini untuk kemungkinan solusi pemecahan masalah sebelum menelepon untuk layanan:

MASALAH KEMUNGKINAN SOLUSI

Daya tidak menyala.
  • Pastikan adaptor AC terpasang dengan aman ke stopkontak dan soundbar.

Remote control tidak berfungsi.
  • Singkirkan semua penghalang antara remote control dan sensor IR pada soundbar.
  • Baterai remote control mungkin habis, ganti.
  • Mendekatlah ke soundbar. Remote control efektif hingga sekitar 23 kaki (7 m).

Tidak ada suara atau suara tingkat sangat rendah terdengar dari soundbar.
  • Pastikan Anda terhubung ke jack audio OUT pada sumber suara Anda. Port tidak akan mengirim audio keluar jika itu adalah INPUT.
  • Pastikan tingkat volume soundbar diatur ke tingkat yang memadai.
  • Jika Anda menggunakan Bluetooth, naikkan volume pada perangkat Bluetooth Anda.
  • Pastikan tingkat volume tidak dibisukan. Tekan tombol (bisukan) pada remote control untuk memulihkan output suara.
  • Pastikan sumber audio yang benar dipilih. Tekan tombol berulang kali untuk beralih ke sumber audio yang benar.
  • Pastikan daya menyala dan semua sambungan aman.
  • Jika Anda menggunakan koneksi kabel AUX 3,5 mm, pastikan volume dinaikkan pada sumber suara Anda.
  • Jika Anda menggunakan koneksi OPTICAL, pastikan sumber audio perangkat sumber diatur ke format "PCM". Lihat dokumentasi yang Anda terima dengan perangkat sumber audio (seperti TV atau pemutar DVD/Blu-ray) untuk informasi tambahan.
  • Pastikan kabel audio yang Anda gunakan tidak rusak atau putus. Coba gunakan yang lain.

Soundbar Anda tidak berfungsi dengan baik.
  • Cabut adaptor AC dari stopkontak lalu coba colokkan lagi setelah 30 detik.
  • Jika Anda menggunakan koneksi OPTICAL, pastikan sumber audio perangkat sumber diatur ke format "PCM". Lihat dokumentasi yang Anda terima dengan perangkat sumber audio (seperti TV atau pemutar DVD/Blu-ray) untuk informasi tambahan.
  • Pastikan kabel audio yang Anda gunakan tidak rusak atau putus. Coba gunakan yang lain.

Suara terputus-putus atau berdengung.
  • Pastikan Anda terhubung ke jack audio OUT pada sumber suara Anda. Port tidak akan mengirim audio keluar jika itu adalah INPUT.
  • Pastikan semua sambungan aman dan kabel tidak putus atau rusak.
  • Jika Anda menggunakan koneksi OPTICAL, pastikan sumber audio perangkat sumber diatur ke format "PCM". Lihat dokumentasi yang Anda terima dengan perangkat sumber audio (seperti TV atau pemutar DVD/Blu-ray, dll.) untuk informasi tambahan.
  • Sambungkan ke perangkat sumber yang berbeda (seperti TV atau pemutar DVD/Blu-ray) untuk melihat apakah dengungan masih terjadi. Jika tidak, ini mungkin menunjukkan masalah dengan perangkat sumber asli.
  • Gunakan metode koneksi yang berbeda (misalnya, coba Optical alih-alih AUX) antara soundbar dan sumber perangkat untuk memastikan bahwa jack pada kedua perangkat masih berfungsi.
  • Pastikan kabel audio yang Anda gunakan tidak rusak atau putus. Coba gunakan yang lain.

Saya dapat mendengar suara dari TV dan soundbar saya.
  • Matikan atau bisukan speaker internal TV Anda. Lihat manual TV untuk instruksi.

Remote TV saya tidak mengontrol volume soundbar saya.
  • Dalam kebanyakan kasus, remote TV Anda tidak akan mengontrol soundbar Anda.

Tidak ada suara atau volume rendah dalam mode Bluetooth.
  • Pastikan perangkat Bluetooth Anda dihidupkan, Bluetooth dihidupkan, dan "NS-HSB318" dipilih.
  • Naikkan volume pada soundbar Anda.
  • Naikkan volume pada perangkat Bluetooth Anda.
  • Pastikan perangkat Bluetooth Anda tidak dibisukan.
  • Pastikan Anda memutar musik dari perangkat Bluetooth Anda.
  • Pastikan Anda telah memilih sumber Bluetooth pada soundbar Anda.
  • Pastikan soundbar Anda tidak dipasangkan ke perangkat Bluetooth lain.
  • Pastikan perangkat Bluetooth Anda tidak dipasangkan ke speaker Bluetooth lain.

Tidak dapat membuat koneksi Bluetooth.
  • Perpendek jarak antara soundbar dan perangkat Bluetooth Anda.
  • Matikan perangkat Anda, lalu hidupkan. Pasangkan kembali soundbar dan perangkat Bluetooth Anda.
  • Pastikan soundbar Anda tidak dipasangkan ke perangkat Bluetooth lain.
  • Pastikan soundbar dan perangkat Bluetooth Anda berada dalam mode pemasangan.
  • Pastikan perangkat Bluetooth Anda tidak terhubung ke perangkat lain.
  • Pastikan Anda telah memilih "NS-HSB318" pada perangkat Bluetooth Anda.

Perangkat Bluetooth saya terus melepaskan pemasangan.
  • Perpendek jarak antara soundbar dan perangkat Bluetooth Anda.
  • Jika baterai pada perangkat Bluetooth Anda lemah, isi ulang baterai.

"NS-HSB318" tidak muncul di perangkat Bluetooth saya.
  • Perpendek jarak antara soundbar dan perangkat Bluetooth Anda.
  • Masukkan soundbar Anda ke mode pemasangan, lalu segarkan daftar perangkat Bluetooth Anda. Untuk informasi lebih lanjut, lihat dokumentasi yang disertakan dengan perangkat Bluetooth Anda.
  • Pastikan perangkat Bluetooth Anda terlihat oleh perangkat lain. Untuk informasi lebih lanjut, lihat dokumentasi yang disertakan dengan perangkat Bluetooth Anda.

GARANSI TERBATAS SATU TAHUN

Kunjungi www.insigniaproducts.com untuk detailnya.

HUBUNGI INSIGNIA:
Untuk layanan pelanggan, hubungi 877-467-4289 (A.S. dan Kanada) atau 01-800-926-3000 (Meksiko)
www.insigniaproducts.com

INSIGNIA adalah merek dagang dari Best Buy dan perusahaan afiliasinya
Didistribusikan oleh Best Buy Purchasing, LLC
7601 Penn Ave South, Richfield, MN 55423 U.S.A.
