Sony VCT-SP2BP - Istruzioni per l'uso del supporto per videocamera

Il VCT-SP2BP è un supporto per videocamera progettato specificamente per l'uso con i videoregistratori HD digitali Sony (di seguito denominato "questa unità").
Si prega di leggere queste istruzioni per l'uso prima dell'uso. Dopo aver letto, conservarle con cura per riferimento futuro.
* Questa unità potrebbe non essere compatibile con tutte le videocamere nel proprio paese o regione.

• Prestare molta attenzione quando si apre e si chiude l'imbottitura per le spalle, l'imbottitura per il petto, l'involucro S e l'involucro C. C'è il rischio di intrappolare le dita.
• Non tenere questa unità quando la videocamera è collegata. La videocamera potrebbe cadere, causando danni o lesioni.

Note sull'uso (A)

• Per regolare questa unità, posizionare saldamente l'imbottitura per le spalle contro la spalla e la schiena e modificare l'angolazione fino a quando il mirino e lo schermo LCD non sono facili da vedere. (Illustrazione A-a)
  Il carico di peso non è supportato se l'imbottitura per le spalle è in aria.
• Quando si trasporta la videocamera mentre è collegata a questa unità, assicurarsi che questa unità sia piegata correttamente senza sovrapposizioni come mostrato nelle illustrazioni e . (Illustrazione A-b)
• Quando si utilizza questa unità, tenere la parte larga dell'imbottitura per il petto piatta contro il petto in modo che il carico di peso sia distribuito sul petto.

Caratteristiche principali

• Supporta la videocamera durante le riprese distribuendo il carico di peso su spalla, schiena e petto.
• La regolazione di questa unità mantiene la videocamera nel punto di vista ottimale per le riprese e riduce il tremolio della fotocamera.
• La videocamera può ancora essere montata su un treppiede con questa unità collegata.

Nomi delle parti (B)

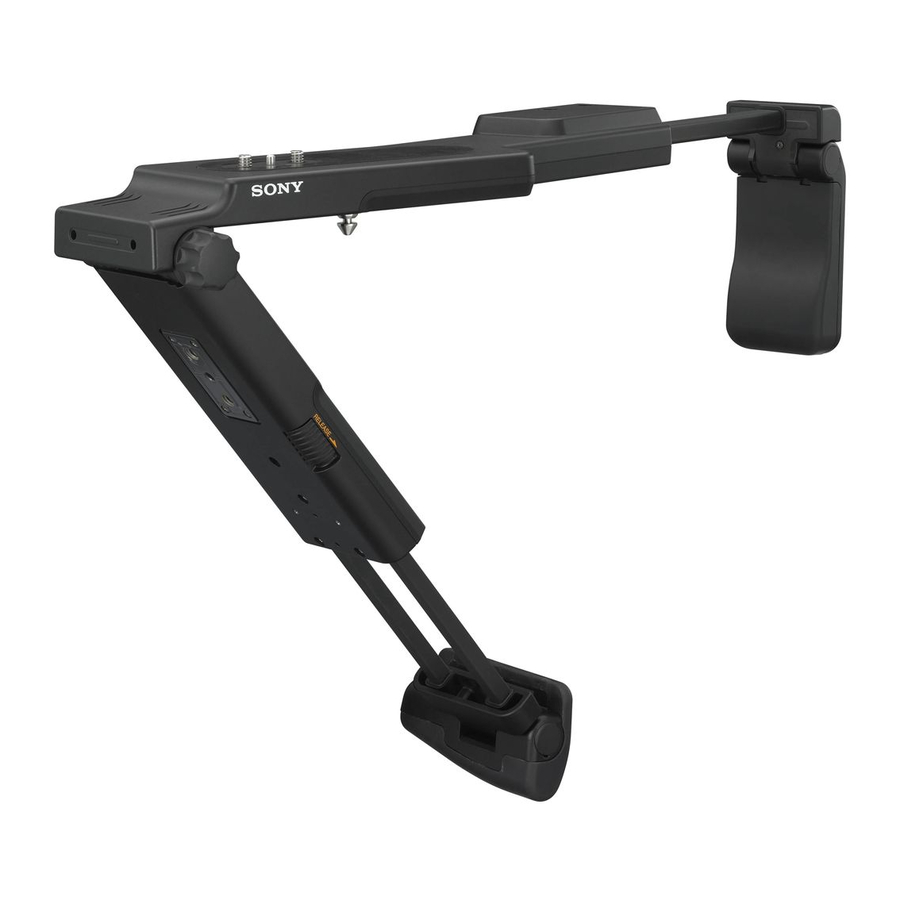

1. Imbottitura per le spalle
2. Braccio S
3. Leva di blocco S
4. Involucro S
5. Perno
6. Manopola di controllo dell'attrito
7. Involucro C
8. Cursore RELEASE (RILASCIO)
9. Leva di blocco C
10. Braccio C
11. Imbottitura per il petto
12. Foro per vite del treppiede
13. Vite di montaggio della fotocamera
14. Vite preimpostata

Fissaggio della videocamera (C)

1. Posizionare la videocamera su un lato in modo da poter vedere il fondo.
2. Far scorrere il cursore RELEASE (RILASCIO) nella direzione della freccia per sbloccare questa unità e aprire l'involucro C.
3. Allineare il perno di questa unità con il foro del perno della videocamera.
4. Allineare la vite di montaggio della fotocamera di questa unità con il foro della vite del treppiede della videocamera e serrarla.
   • La vite di montaggio della fotocamera di questa unità è una vite a moneta. Stringere a mano e allineare la videocamera prima di stringere con una moneta.

Utilizzo di questa unità per scattare foto

Regolare la posizione di scatto (D)

1. Rilasciare la leva di blocco S ed estrarre il braccio S.
2. Aprire l'imbottitura per le spalle e posizionarla contro la parte posteriore della spalla.
3. Fissare la posizione di scatto della videocamera e regolare il braccio S alla lunghezza desiderata.
   Note
   • Assicurarsi che il braccio S sia posizionato saldamente sulla spalla e l'imbottitura per le spalle contro la schiena.
   • Controllare mentre si guarda effettivamente il mirino e lo schermo LCD.
   • Non è possibile regolare la posizione o l'altezza di questa unità mentre è collegata alla videocamera. Con alcune videocamere, l'altezza del mirino potrebbe essere difficile da allineare con la linea degli occhi.
4. Stringere la leva di blocco S.
5. Rilasciare la leva di blocco C ed estrarre il braccio C.
6. Inclinare l'imbottitura per il petto e posizionare la parte larga contro la parte anteriore del corpo.
7. Regolare la lunghezza del braccio C e l'angolazione dell'involucro C in modo che la videocamera sia orizzontale.
8. Stringere la leva di blocco C.
9. Stringere la manopola di controllo dell'attrito ruotandola in senso orario in modo che l'involucro C non cada.
   • Se il peso non è supportato correttamente, regolare nuovamente la lunghezza e l'angolazione del braccio S.
   • Se la panoramica e l'inclinazione durante le riprese sono difficili, allentare la manopola di controllo dell'attrito e spostare l'involucro C in avanti.
     Note
   • La manopola di controllo dell'attrito regola l'allentamento quando si apre e si chiude l'involucro S e l'involucro C. Anche se si stringe la manopola di controllo dell'attrito, non è possibile fissare completamente l'angolo di apertura-chiusura dell'involucro C.

Regolazione della posizione preimpostata (E)

Per mantenere la prontezza per le riprese, è possibile modificare la posizione preimpostata (la posizione massima ritratta) del braccio S in base ai seguenti passaggi.

1. Allentare la vite preimpostata sul retro dell'involucro S.
2. Regolare e tenere il braccio S alla lunghezza preimpostata desiderata.
3. Far scorrere la vite preimpostata verso il braccio S.
4. Far scorrere la vite preimpostata verso la manopola di controllo dell'attrito fino a quando non si ferma e quindi stringerla.
   Note
   • Posizionare questa unità su una superficie piana per regolarla. Potrebbe essere difficile regolare correttamente la posizione preimpostata se questa unità non è a livello.
   • Potrebbe non essere possibile impostare la posizione preimpostata a seconda della lunghezza ritratta del braccio S.

Fissaggio a un treppiede e scatto (F)

1. Piegare l'involucro C, l'imbottitura per le spalle e l'imbottitura per il petto.
   • Se l'imbottitura per il petto e l'imbottitura per le spalle si sovrappongono all'involucro, la videocamera non può sedersi a livello sulla piattaforma della fotocamera del treppiede.
2. Allineare il foro del perno di questa unità con il perno del treppiede.
   • Per i dettagli, fare riferimento alle istruzioni per l'uso del treppiede.

Fissaggio al VCT-U14 (G)

Il montaggio degli adattatori U14A e U14B forniti consente di collegare questa unità a un adattatore per treppiede VCT-U14.
Avvitare gli adattatori U14A e U14B alla parte inferiore di questa unità come illustrato.

• Quando si collega a un adattatore per treppiede diverso dal VCT-U14, rimuovere gli adattatori U14A e U14B.

Montaggio di accessori su questa unità (H)

Il montaggio della piastra accessori fornita consente di montare un'unità di registrazione su disco rigido HVR-DR60 o un altro accessorio su questa unità.
Avvitare la piastra accessori all'involucro S come illustrato.

Conservazione

Rimuovere questa unità dalla videocamera, piegare gli involucri, i bracci e le imbottiture e riporre nella custodia speciale.

• È inoltre possibile riporre questa unità collegata alla videocamera in una custodia morbida (LCS-G1BP).

Note

• Assicurarsi che l'imbottitura per il petto e l'imbottitura per le spalle siano piegate come illustrato prima di riporle. (Illustrazione A-b)
• Se il braccio S e il braccio C sono estesi, accorciarli prima di riporli nella custodia speciale.

Specifiche

Dimensioni massime: ca. 359 × 52 × 134 mm (14,1 × 2 × 5,3 pollici) (l/a/p)
Massa: ca. 840 g (29,6 oz.)
Peso totale della videocamera e degli accessori da montare: max. 4 kg (8,82 libbre)
Elementi inclusi: supporto per videocamera (VCT-SP2BP) (1), custodia speciale (1), piastra accessori (1), adattatore U14A (1), adattatore U14B (1), viti (6), set di documentazione stampata

Design e specifiche sono soggetti a modifiche senza preavviso.
