Sony VCT-SP2BP - Udhëzime për Përdorimin e Mbështetëses së Kamerës

VCT-SP2BP është një mbështetëse kamere e dizajnuar posaçërisht për përdorim me Regjistruesit Dixhitalë të Videos HD të Sony-t. (Referuar më poshtë si "kjo njësi")
Ju lutemi lexoni këto udhëzime përdorimi para përdorimit. Pas leximit, mbajini me kujdes për referencë të ardhshme.
* Kjo njësi mund të mos jetë e pajtueshme me të gjitha kamerat video në vendin ose rajonin tuaj.

• Bëni shumë kujdes kur hapni dhe mbyllni mbështetësen e shpatullës, mbështetësen e gjoksit, kutinë S dhe kutinë C. Ekziston rreziku i kapjes së gishtave.
• Mos e mbani këtë njësi kur kamera video është e lidhur. Kamera video mund të bjerë, duke çuar në dëmtim ose lëndim.

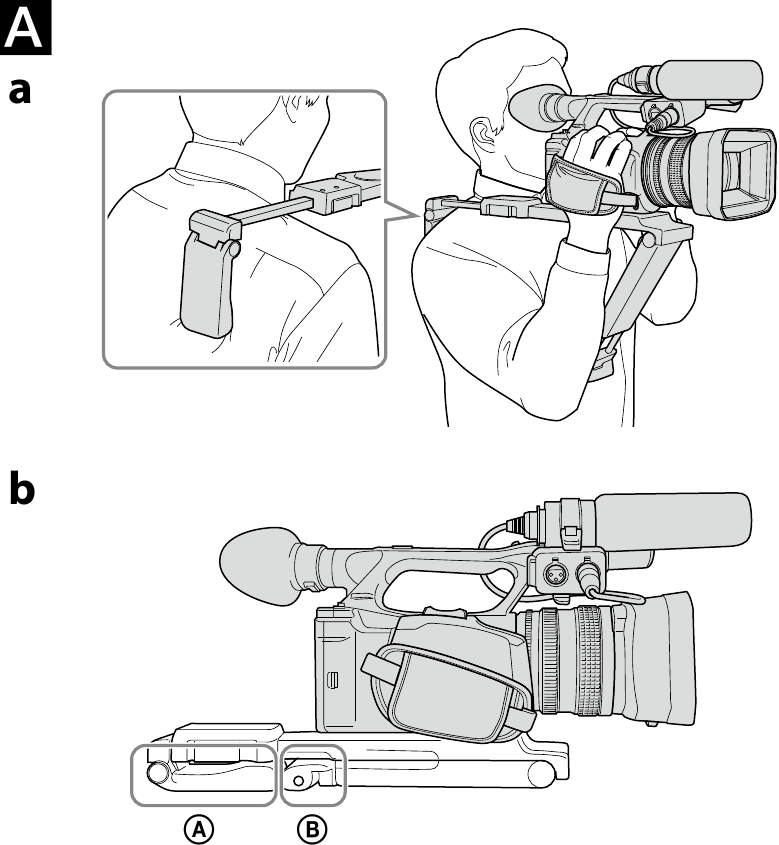

Shënime mbi Përdorimin (A)

• Për të rregulluar këtë njësi, vendoseni mbështetësen e shpatullës fort kundër shpatullës dhe shpinës tuaj dhe ndryshoni këndin derisa pamja dhe ekrani LCD të jenë të lehta për t'u parë. (Ilustrimi A-a)
  Ngarkesa e peshës nuk mbështetet nëse mbështetësja e shpatullës është në ajër.
• Kur mbani kamerën video ndërsa është e lidhur me këtë njësi, sigurohuni që kjo njësi të jetë palosur saktë pa u mbivendosur siç tregohet në ilustrimet dhe . (Ilustrimi A-b)
• Kur përdorni këtë njësi, mbajeni pjesën e gjerë të mbështetëses së gjoksit të sheshtë kundër gjoksit tuaj, në mënyrë që ngarkesa e peshës të shpërndahet nëpër gjoksin tuaj.

Karakteristikat Kryesore

• Mbështet kamerën video gjatë xhirimit duke shpërndarë ngarkesën e peshës nëpër shpatullën, shpinën dhe gjoksin tuaj.
• Rregullimi i kësaj njësie e mban kamerën video në këndvështrimin optimal për xhirim dhe zvogëlon dridhjen e kamerës.
• Kamera video mund të vendoset ende në një tripied me këtë njësi të bashkangjitur.

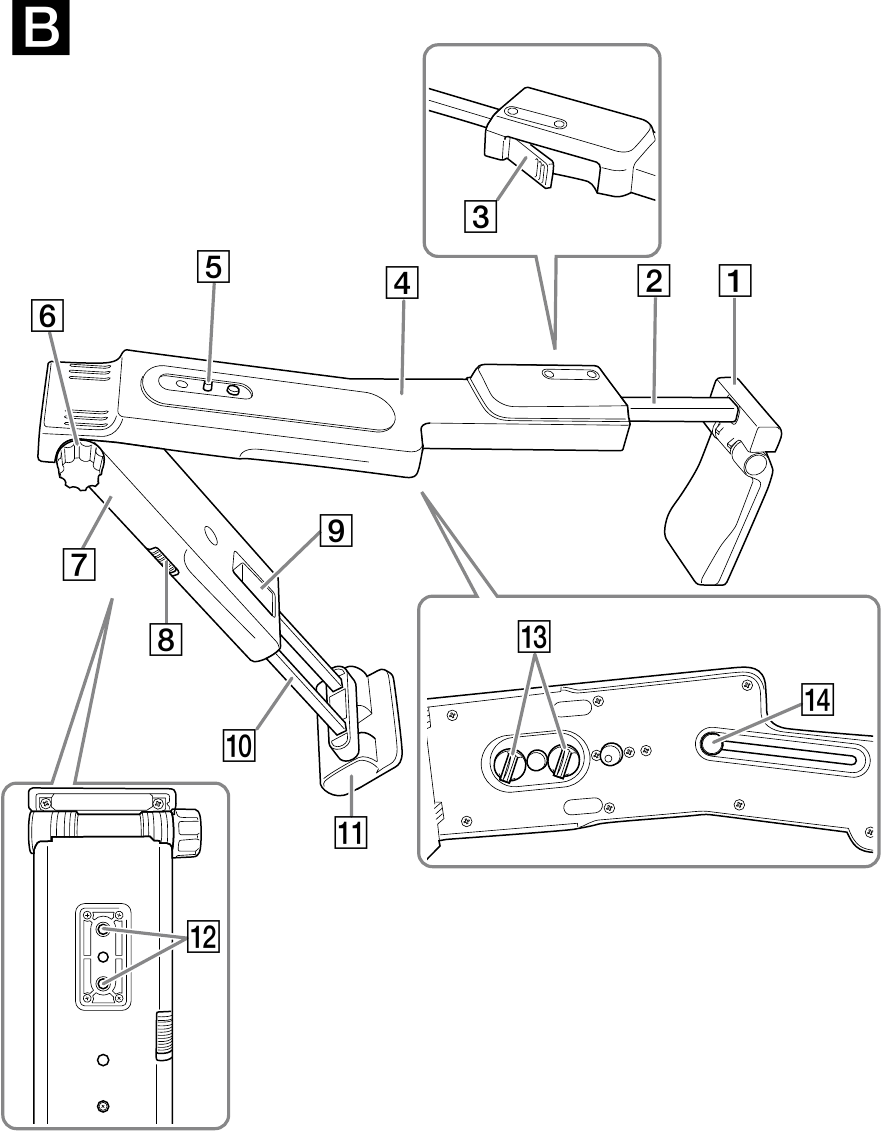

Emrat e Pjesëve (B)

1. Mbështetëse shpatulle
2. Krah S
3. Levë kyçëse S
4. Kuti S
5. Gojë
6. Buton kontrolli i fërkimit
7. Kuti C
8. Rrëshqitës "RELEASE" (Lëshoj)
9. Levë kyçëse C
10. Krah C
11. Mbështetëse gjoksi
12. Vrimë vidhosje tripiedi
13. Vidhosje montimi kamere
14. Vidhosje e paravendosur

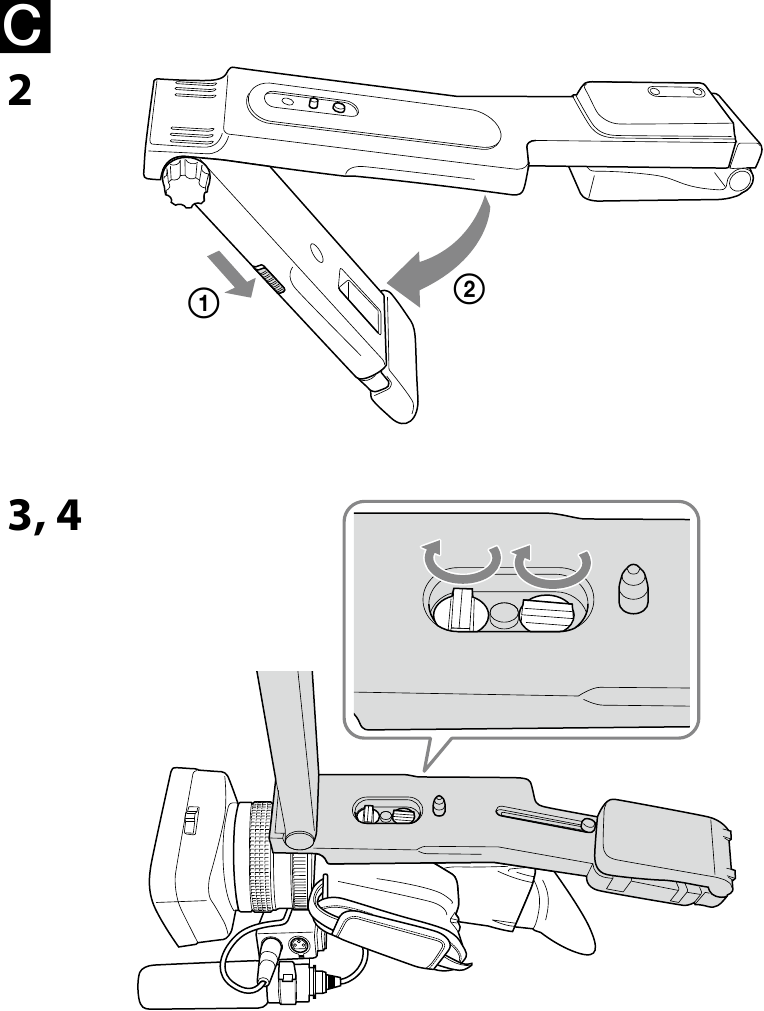

Bashkangjitja e Kamerës Video (C)

1. Vendoseni kamerën video anash në mënyrë që të shihni fundin.
2. Rrëshqitni rrëshqitësin "RELEASE" (Lëshoj) në drejtim të shigjetës për të zhbllokuar këtë njësi dhe për të hapur kutinë C.
3. Rreshtoni gojën e kësaj njësie me vrimën e gojës së kamerës video.
4. Rreshtoni vidhosjen e montimit të kamerës të kësaj njësie me vrimën e vidhosjes së tripiedit të kamerës video dhe shtrëngojeni atë.
   • Vidhosja e montimit të kamerës e kësaj njësie është një vidhosje monedhe. Shtrëngojeni me dorë dhe rreshtoni kamerën video përpara se ta shtrëngoni me një monedhë.

Përdorimi i kësaj njësie për të xhiruar

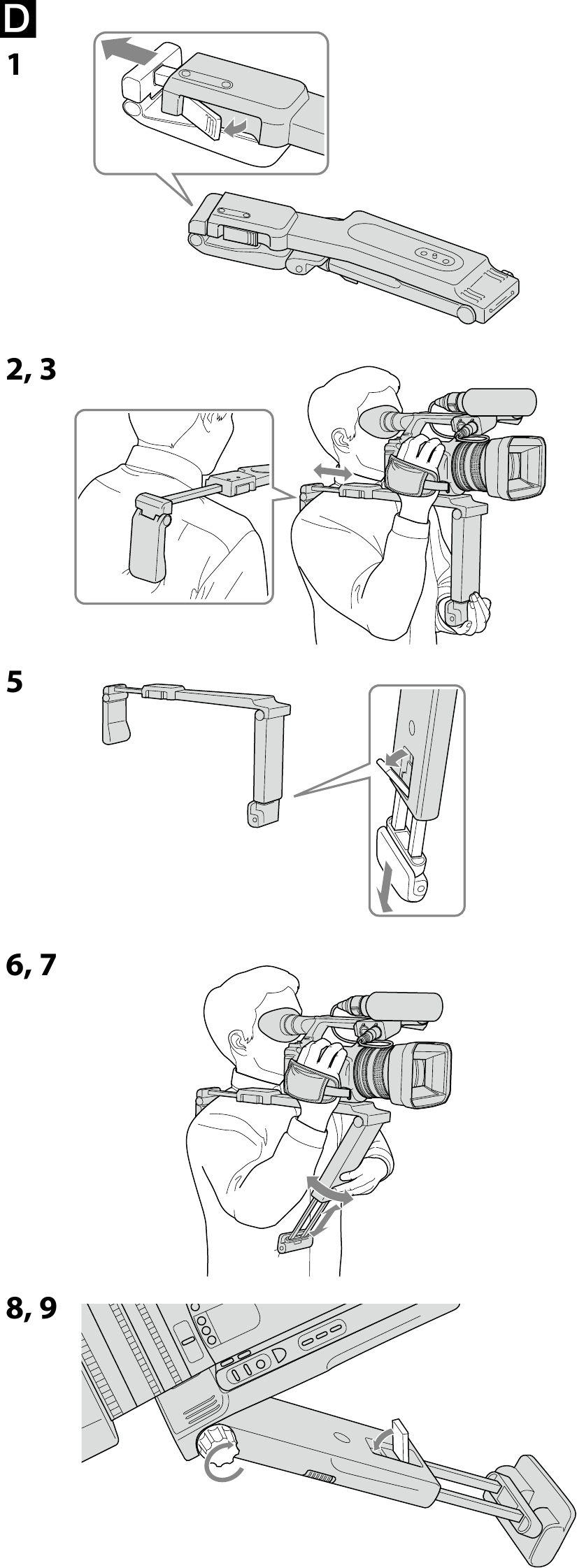

Rregulloni pozicionin e xhirimit (D)

1. Lëshoni levën kyçëse S dhe tërhiqeni krahun S.
2. Hapni mbështetësen e shpatullës dhe vendoseni atë kundër pjesës së pasme të shpatullës tuaj.
3. Rregulloni pozicionin e xhirimit të kamerës video dhe rregulloni krahun S në gjatësinë e dëshiruar.
   Shënime
   • Sigurohuni që krahu S të jetë vendosur fort në shpatullën tuaj dhe mbështetësja e shpatullës kundër shpinës tuaj.
   • Kontrolloni duke parë në të vërtetë pamjen dhe ekranin LCD.
   • Ju nuk mund të rregulloni pozicionin ose lartësinë e kësaj njësie ndërsa është e bashkangjitur në kamerën video. Me disa kamera video, lartësia e pamjes mund të jetë e vështirë për t'u rreshtuar me vijën e syve tuaj.
4. Shtrëngoni levën kyçëse S.
5. Lëshoni levën kyçëse C dhe tërhiqeni krahun C.
6. Anoni mbështetësen e gjoksit dhe vendoseni pjesën e gjerë kundër pjesës së përparme të trupit tuaj.
7. Rregulloni gjatësinë e krahut C dhe këndin e kutisë C në mënyrë që kamera video të jetë horizontale.
8. Shtrëngoni levën kyçëse C.
9. Shtrëngoni butonin e kontrollit të fërkimit duke e kthyer atë në drejtim të akrepave të orës në mënyrë që kutia C të mos bjerë.
   • Nëse pesha nuk mbështetet siç duhet, ri-rregulloni gjatësinë dhe këndin e krahut S.
   • Nëse lëvizja dhe animi gjatë xhirimit është i vështirë, lironi butonin e kontrollit të fërkimit dhe lëvizni kutinë C përpara.
     Shënime
   • Butoni i kontrollit të fërkimit rregullon lirshmërinë kur hapni dhe mbyllni kutinë S dhe kutinë C. Edhe nëse shtrëngoni butonin e kontrollit të fërkimit, ju nuk mund ta rregulloni plotësisht këndin e hapjes-mbylljes së kutisë C.

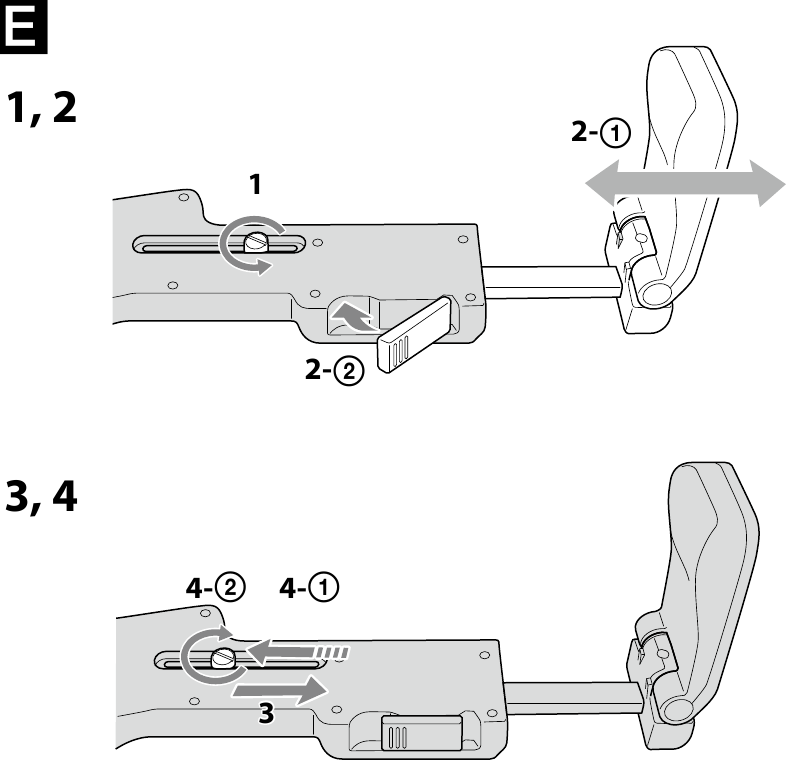

Rregullimi i pozicionit të paravendosur (E)

Për të ruajtur gatishmërinë për xhirim, ju mund të ndryshoni pozicionin e paravendosur (pozicioni maksimal i tërhequr) të krahut S sipas hapave të mëposhtëm.

1. Lironi vidhosjen e paravendosur në pjesën e pasme të kutisë S.
2. Rregulloni dhe mbani krahun S në gjatësinë e dëshiruar të paravendosur.
3. Rrëshqitni vidhosjen e paravendosur drejt krahut S.
4. Rrëshqitni vidhosjen e paravendosur drejt butonit të kontrollit të fërkimit derisa të ndalojë dhe më pas shtrëngojeni atë.
   Shënime
   • Vendoseni këtë njësi në një sipërfaqe të sheshtë për ta rregulluar atë. Mund të jetë e vështirë të rregulloni siç duhet pozicionin e paravendosur nëse kjo njësi nuk është e niveluar.
   • Ju mund të mos jeni në gjendje të vendosni pozicionin e paravendosur në varësi të gjatësisë së tërhequr të krahut S.

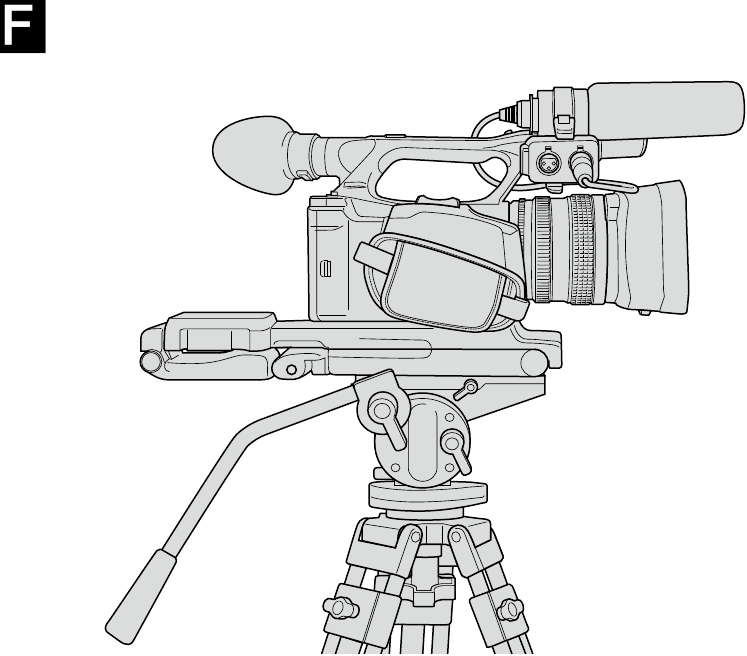

Bashkangjitja në një tripied dhe xhirimi (F)

1. Palosni kutinë C, mbështetësen e shpatullës dhe mbështetësen e gjoksit.
   • Nëse mbështetësja e gjoksit dhe mbështetësja e shpatullës mbivendosen me kutinë, kamera video nuk mund të qëndrojë e niveluar në platformën e kamerës së tripiedit.
2. Rreshtoni vrimën e gojës së kësaj njësie me gojën e tripiedit.
   • Për detaje, referojuni udhëzimeve të përdorimit të tripiedit.

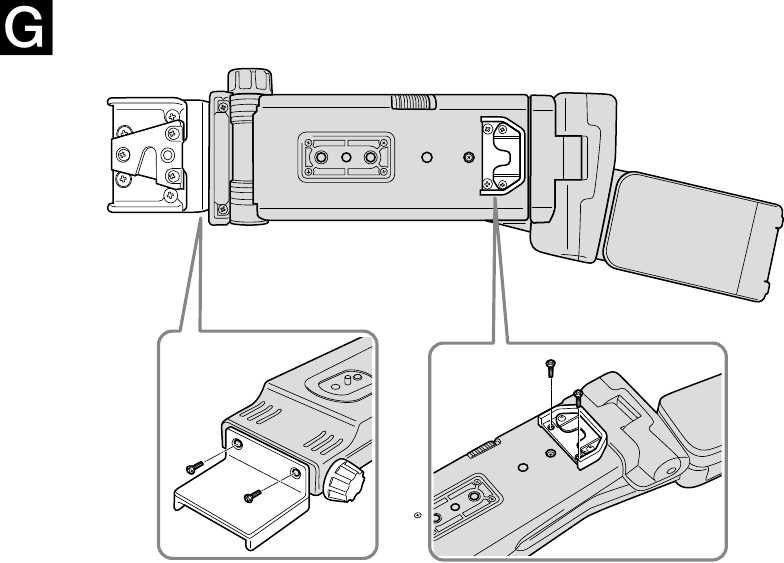

Bashkangjitja në VCT-U14 (G)

Vendosja e përshtatësve U14A dhe U14B të ofruar ju lejon të bashkangjitni këtë njësi në një përshtatës tripiedi VCT-U14.
Vidhosni përshtatësit U14A dhe U14B në fund të kësaj njësie siç ilustrohet.

• Kur bashkangjitni në një përshtatës tripiedi tjetër përveç VCT-U14, hiqni përshtatësit U14A dhe U14B.

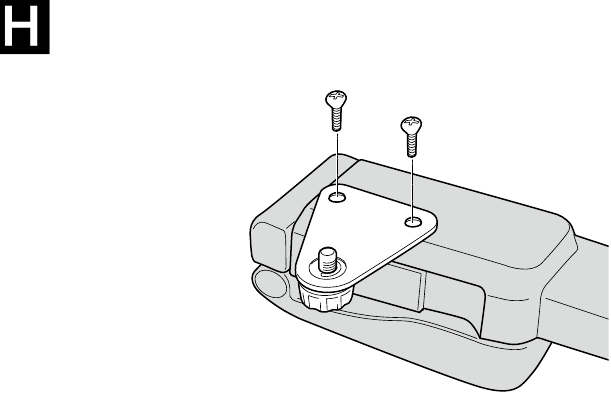

Vendosja e aksesorëve në këtë njësi (H)

Vendosja e pllakës së aksesorëve të ofruar ju lejon të montoni një njësi regjistrimi të diskut të fortë HVR-DR60 ose aksesorë të tjerë në këtë njësi.
Vidhosni pllakën e aksesorëve në kutinë S siç ilustrohet.

Ruajtja

Hiqeni këtë njësi nga kamera video, palosni kutitë, krahët dhe mbështetëset dhe ruajeni në qesen speciale.

• Ju gjithashtu mund ta ruani këtë njësi të bashkangjitur në kamerën video në një çantë të butë mbajtëse (LCS-G1BP).

Shënime

• Sigurohuni që mbështetësja e gjoksit dhe mbështetësja e shpatullës të jenë palosur siç ilustrohet përpara se të ruani. (Ilustrimi A-b)
• Nëse krahu S dhe krahu C janë zgjatur, shkurtojini ato përpara se t'i ruani në qesen speciale.

Specifikimet

Dimensionet maksimale: Përafërsisht. 359 × 52 × 134 mm (14.1 × 2 × 5.3 in.) (g/l/d)
Masa: Përafërsisht. 840 g (29.6 oz.)
Pesha totale e kamerës video dhe aksesorëve që do të montohen: Maks. 4 kg (8.82 lb)
Artikujt e përfshirë: Mbështetëse Kamere (VCT-SP2BP) (1), Qese speciale (1), Pllakë aksesorësh (1), Përshtatës U14A (1), Përshtatës U14B (1), Vidhosje (6), Set dokumentacioni i printuar

Dizajni dhe specifikimet mund të ndryshojnë pa paralajmërim.

©2010 Sony Corporation Printed in Japan
