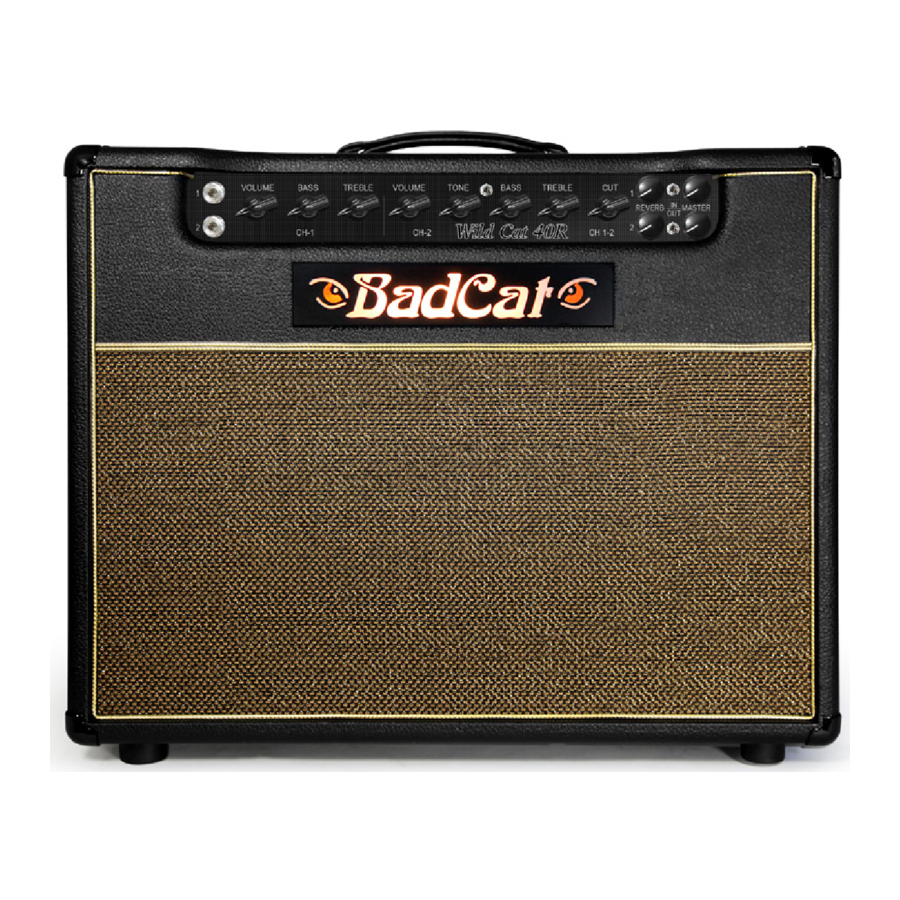

Bad Cat WILD CAT 40R - Manuale dell'amplificatore per chitarra
Con un po' di cura e attenzione, il tuo amplificatore Bad Cat dovrebbe fornirti anni di funzionamento e divertimento senza problemi. Si prega di evitare aree umide e umidità durante il funzionamento dell'amplificatore e durante lo stoccaggio. Ciò include il posizionamento di bevande vicino o sopra l'amplificatore che potrebbero rovesciarsi nello chassis dell'amplificatore. I liquidi possono facilmente danneggiare i tubi, gli interruttori e altre parti. Scollegare immediatamente l'amplificatore dalla fonte di alimentazione in caso di fuoriuscita e asciugare accuratamente l'amplificatore prima di riaccenderlo. L'asciugatura potrebbe richiedere la rimozione completa dello chassis dal cabinet e la rimozione dei tubi per la pulizia. Evitare di ribaltare l'amplificatore, di utilizzarlo in posizioni sbilanciate o di sollevarlo senza assistenza ad altezze scomode. Un po' di buon senso sarà di grande aiuto per assicurarsi che l'amplificatore faccia ciò che deve fare: fornire un funzionamento affidabile e un ottimo suono in modo coerente.
MESSA A TERRA
Si prega di controllare accuratamente che la punta di terra sulla spina del cavo di alimentazione sia collegata a una vera messa a terra prima di utilizzare il tuo amplificatore Bad Cat. L'utilizzo di scatole di derivazione sconosciute può causare masse flottanti potenzialmente pericolose. Si prega di non tagliare o disattivare la punta di terra.
INTRODUZIONE
Due EL34, sezione di potenza di Classe A. Audace, aggressivo con un sacco di grugnito e pugno. Alti cristallini che cavalcano sopra i medi complessi e i bassi tesi. Il Wild Cat condivide una stirpe con la sezione del preamplificatore Black Cat ma è qui che finiscono le somiglianze. Due canali commutabili a pedale. Il canale uno è basato su 12AX7 con una pila di toni bassi e acuti standard. Questo canale è caldo con medi e bassi tesi e incisivi. Il canale uno produce toni spessi e riccamente complessi con la giusta quantità di vetro di fascia alta seduto sopra. Ottimo per ritmi robusti di gamma media o toni crunch in stile anni '70. Attiva il volume master, che può essere attivato o disattivato dal circuito del canale, per ottenere un drive adatto al palco. Ogni canale ha il suo master che può essere attivato o disattivato.
Il canale due è dove questo amplificatore entra nel suo. Preamplificatore EF86 spinto in un selettore di tono a cinque vie o in una pila di toni bassi e acuti, che conferisce a questo amplificatore una grande flessibilità nella modellatura del tono. Il selettore a cinque vie è una banca di condensatori a cinque toni, commutabile in cinque valori diversi. Cinque diversi livelli di controllo dei bassi e dei medi, ti danno la possibilità di bypassare la pila di toni ed essenzialmente collegarti alla sezione di alimentazione in uscita. C'è una sensazione hi-fi tridimensionale nel suono. I medi vengono spostati leggermente in avanti e gli alti diventano più trasparenti e chiari. L'amplificatore ti sta tra le mani più come uno strumento.
Passa alla pila di toni bassi e acuti e ottieni un tono più dolce e scavato. Qui si possono avere dei bei puliti, chiari con un sacco di riverbero. Attiva il volume master per il canale due e spingi questo è il territorio del rock aggressivo. Le linee di una singola nota gocciolano di armoniche, le note sbocciano e cantano e ti permettono di suonare l'amplificatore come faresti con la tua chitarra. I doppi controlli del riverbero e l'interruttore a mezza potenza completano le caratteristiche.
ELETTRONICA
Potenza: 40/20-Watt Classe A
Canali: 2
Canale 1: Volume, Bassi, Alti, Riverbero, Cut, Master
Canale 2: Volume, Tono, Bassi, Alti, Riverbero, Cut, Master
HARDWARE
Configurazione disponibile: Testata, Combo 1x12 o Combo 2x12
Materiale del cabinet: Testata - Pioppo italiano, Combo - Betulla baltica a 13 strati
Descrizione dell'altoparlante: Altoparlante Celestion Bad Cat proprietario da 12"
Impedenza: Selezionabile 4, 8, 16 ohm
Valvole di potenza: 2 - EL34
Valvole pre-amplificatrici Canale 1: 2 - 12AX7
Valvole pre-amplificatrici Canale 2: 1 - EF86, 1 - 12AX7
con riverbero: 2 - 12AX7
Valvola raddrizzatrice: 1 - GZ34
FUNZIONAMENTO
Se questo è il tuo primo amplificatore interamente valvolare, familiarizza con alcune problematiche che differenziano il tuo amplificatore dai prodotti di amplificazione a stato solido o ibridi. Sono necessarie solo poche precauzioni, ma ti assicureranno di ottenere il massimo dal tuo nuovo amplificatore interamente valvolare. Le valvole a vuoto sono dispositivi termici del "vecchio mondo" che richiedono più attenzione rispetto ai transistor, ma questo è il motivo per cui suonano così più dolci e musicali rispetto ai circuiti integrati e ad altri componenti a stato solido. Un piccolo avvertimento sui seguenti punti garantirà le massime prestazioni dal tuo amplificatore Bad Cat.
- Posizionare l'amplificatore ad almeno 6 pollici di distanza da qualsiasi parete o ostacolo per fornire un'adeguata ventilazione intorno all'amplificatore. Un buon flusso d'aria intorno all'amplificatore contribuirà notevolmente a evitare che l'amplificatore si surriscaldi, specialmente i tubi. Non posizionare coperture, indumenti o altri materiali sopra o all'interno dell'amplificatore che possano ostruire la libera ventilazione dello chassis verso l'aria esterna. Il calore intrappolato nello chassis può causare una condizione nota come fuga termica. Per dirla semplicemente, riscaldare o cuocere i tubi va bene, riscaldare o friggere i tubi è estremamente pericoloso e accorcerà anche la vita dei tubi in modo considerevole.
- Le valvole a vuoto dureranno più a lungo e suoneranno più musicali quando potranno riscaldarsi prima di introdurre un segnale di ingresso dalla tua chitarra. Un flusso completo di elettroni dal catodo può essere ottenuto solo quando il tubo viene riscaldato. Questo richiede un po' di tempo. Si prega di consentire almeno un minuto di tempo di riscaldamento prima di suonare attraverso l'amplificatore.
- Evitare lunghi periodi di inattività senza segnale di ingresso. Le valvole a vuoto preferiscono vedere un segnale presente. Quando ti prendi una pausa tra le sessioni di pratica o tra i set di una performance, usa l'interruttore di standby o spegni l'amplificatore.
- Evitare carichi di impedenza non verificati. In altre parole, non collegare o altrimenti collegare altoparlanti aggiuntivi a meno che tu non conosca l'impedenza del sistema. Gli amplificatori valvolari sono molto sensibili all'abbinamento dell'impedenza degli altoparlanti. Ciò è dovuto alla relazione tra le resistenze interne del trasformatore di uscita, le valvole di alimentazione in uscita e il carico necessario per pilotarle. Carichi sbilanciati possono causare archi distruttivi; il trasformatore e i tubi possono effettivamente bruciarsi. Questo non è coperto dalla nostra garanzia.
Con un corretto abbinamento dell'impedenza, funzioneranno bene più configurazioni di altoparlanti. Se non hai familiarità con la "Legge di Ohm", consulta un rivenditore o un tecnico di amplificatori qualificato. Non tentare di utilizzare l'amplificatore se non è possibile verificare l'impedenza del sistema dopo aver collegato gli altoparlanti. Non utilizzare mai il tuo amplificatore Bad Cat a 2 ohm o meno. - Evitare dispositivi "Power Soak" non approvati o attenuatori non raccomandati da Bad Cat in quanto possono accorciare notevolmente la vita delle valvole di potenza. Gli attenuatori bruciano prematuramente i tubi perché richiedono che i tubi di potenza lavorino troppo continuamente. Inoltre, si prega di notare che le valvole di potenza sono sostituite al meglio come un set completo abbinato ogni volta che una di esse si guasta.
MANUTENZIONE
Il tuo amplificatore Bad Cat è uno strumento professionale che non richiede molta manutenzione. Utilizzare un panno pulito e asciutto per pulire il cabinet come richiesto, ma evitare solventi di qualsiasi tipo in quanto potrebbero appannare o scolorire il vinile. Se hai intenzione di riporre l'amplificatore con una copertura, si prega di consentire ai tubi di raffreddarsi prima di coprire l'amplificatore. Un panno di copertura o una copertura per amplificatore in vinile impedirà l'accumulo di polvere nell'amplificatore. Toni deboli o opachi dal tuo amplificatore possono indicare che i tubi sono vecchi o stanchi e necessitano di sostituzione. I tubi nel tuo amplificatore sono come i pneumatici della tua auto. Si consumano. Se noti un cambiamento nel tono e nella risposta tattile dell'amplificatore, è molto probabile che le valvole di potenza debbano essere sostituite. Come consigliato in precedenza in questo manuale, la sostituzione deve essere eseguita solo in set completi abbinati. I tubi del preamplificatore dureranno molto più a lungo dei tubi di potenza, ma anche questi dovrebbero essere controllati occasionalmente. I tubi del preamplificatore tendono a diventare microfonici e producono anche risultati indesiderati quando sono vecchi o non funzionano correttamente.
BLACK CAT/ WILD CAT Il Black Cat è un amplificatore di Classe A da 30 watt e il Wild Cat è un amplificatore di Classe A da 40 watt. Gli amplificatori di Classe A hanno le loro valvole di potenza in esecuzione a piena potenza in ogni momento a differenza della Classe A/B. Gli amplificatori di Classe A/B sono amplificatori push-pull che essenzialmente significa che le valvole di potenza alternano i turni gestendo la corrente. Molti amplificatori classici Marshall e Fender sono di Classe A/B. La Classe A o Classe A/B non è né migliore dell'altra, ma offrono differenze nel carattere tonale.
PANNELLO ANTERIORE
Controlli del pannello anteriore
Canale 1: Volume
Questo potenziometro del volume controlla il livello di uscita specifico del canale 1. Con il Master Volume commutato su "out", questo è l'unico responsabile del volume di questo canale. Con il Master Volume commutato su "in", questo potenziometro funziona in tandem con il Master. In tal caso, le impostazioni più alte di questo potenziometro daranno più guadagno e il Master verrà utilizzato per il volume complessivo.
Bassi
La manopola Bass EQ è stata attentamente studiata per coprire le frequenze critiche di fascia bassa nella gamma sonora della chitarra elettrica. Sia che tu abbia bisogno di profondità nel tuo suono o di un punch di fascia bassa, questo controllo ti consentirà di impostare la giusta quantità di frequenze dei bassi.
Acuti
La manopola Treble EQ ti consente di controllare la quantità di frequenze di fascia alta che determinano il carattere tagliente del tuo suono. Per una maggiore brillantezza e definizione di fascia alta, ruota questa manopola oltre mezzogiorno. Per un suono più caldo e rotondo, ruota questa manopola sotto mezzogiorno in combinazione con l'aumento della manopola dei bassi.
Canale 2: Volume
Questa manopola del volume controlla il livello di uscita specifico del canale 2. Con il Master Volume commutato su "out", questo è l'unico responsabile del volume di questo canale. Con il Master Volume commutato su "in", questo potenziometro funziona in tandem con il Master. In tal caso, le impostazioni più alte di questo potenziometro daranno più guadagno e il Master verrà utilizzato per il volume complessivo.
Tono
Questa è una manopola a 5 posizioni utilizzata per l'accesso istantaneo ai tuoi suoni preferiti. Ruotala in senso orario per toni sempre più scuri e spessi. Ruotando la manopola in senso antiorario si ottengono più acuti e mordente. L'interruttore a 5 posizioni offre un netto vantaggio nel poter ricreare il tono desiderato volta dopo volta.
Interruttore tono
Questo interruttore offre la possibilità di utilizzare la manopola del tono a 5 posizioni sopra o di utilizzare le manopole dei bassi e degli acuti che seguono. L'interruttore in posizione sinistra fornisce la manopola a 5 posizioni. L'interruttore in posizione destra fornisce la manopola dei bassi e degli acuti. L'amplificatore utilizza la manopola a 5 posizioni o le manopole dei bassi e degli acuti per il tono; non vengono utilizzati in combinazione tra loro.
Bassi
La manopola Bass EQ è stata attentamente studiata per coprire le frequenze critiche di fascia bassa nella gamma sonora della chitarra elettrica. Sia che tu abbia bisogno di profondità nel tuo suono o di un punch di fascia bassa, questo controllo ti consentirà di impostare la giusta quantità di frequenze dei bassi.
Acuti
La manopola Treble EQ ti consente di controllare la quantità di frequenze di fascia alta che determinano il carattere tagliente del tuo suono. Per una maggiore brillantezza e definizione di fascia alta, ruota questa manopola oltre mezzogiorno. Per un suono più caldo e rotondo, ruota questa manopola sotto mezzogiorno in combinazione con l'aumento della manopola dei bassi.
Cut
La manopola Cut è universale per il canale 1 e il canale 2, il che significa che è sempre nel circuito e influisce sempre sul tono. La manopola ha un nome appropriato perché alzarla dà più taglio al tono; abbassarla dà un tono più scuro e morbido.
Questo è simile a una manopola di presenza su alcuni altri amplificatori.
Riverbero
Il circuito di riverbero è un design Bad Cat completamente nuovo che aggiunge una dimensione spaziale al tono prodotto dall'amplificatore. Incorporando il miglior serbatoio di riverbero a 3 molle con un circuito di tono di riverbero di nuova concezione, il riverbero può passare da sottili effetti di riverbero a molla classici a riverberi surf fragorosi a impostazioni cavernose simili a una sala con una semplice rotazione di questa manopola. Questo circuito di riverbero è stato attentamente progettato per essere utile su tutta l'estensione della gamma di riverbero. Aggiunge una vasta gamma di effetti spaziali che non puoi duplicare con i pedali e i processori di effetti digitali.
Interruttore Master "In" e "Out" e Master Volume
Questo interruttore attiva e disattiva il master volume per il canale 1 e 2. Quando l'interruttore è "In", la manopola Master ora controlla il livello di uscita complessivo del canale 1. Quando l'interruttore è "Out", la manopola Master è ora fuori dal circuito e non influisce sull'amplificatore.
Channel 2 Master funziona solo quando sono selezionati Bass & Treble.
PANNELLO POSTERIORE
Controlli del pannello posteriore
Spina A/C
Collega prima il cavo di alimentazione dell'amplificatore qui, poi al muro.
Interruttore On/Off
Questo interruttore accende o spegne l'amplificatore. Assicurati che l'interruttore Standby sia in modalità Standby prima di accendere o spegnere. Questo aiuterà ad aumentare la durata delle valvole di potenza.
Interruttore Standby
Lascia questo interruttore spento quando accendi l'amplificatore e lascia che l'amplificatore si riscaldi per un minuto intero prima di accendere questo interruttore. È meglio lasciare che le valvole si riscaldino prima di suonare. Inoltre, porta l'interruttore Standby su Standby quando non suonerai per un po' (ad esempio, pause tra i set delle tue esibizioni, ecc.).
Jack di commutazione canale
Collega qui il footswitch dell'amplificatore per consentirti di passare dal canale 1 al 2.
Interruttore di potenza Full/Half
Nella posizione su, questo interruttore consente l'uso della piena potenza del tuo amplificatore. Per una maggiore headroom, la modalità a piena potenza è un must. La modalità a piena potenza fornisce anche un tono più grande e audace. La posizione giù di questo interruttore è la modalità a mezza potenza. La mezza potenza è molto utile per far sì che l'amplificatore produca una distorsione desiderabile a volumi più bassi per l'uso domestico o in stanze più piccole. Il carattere del tono è leggermente diverso tra le modalità e vale la pena fare un po' di sperimentazione.
Jack per footswitch del riverbero
Questo è il jack del footswitch per attivare o disattivare il riverbero. Puoi utilizzare qualsiasi footswitch convenzionale schermato con chiusura on/off con questo jack.
Jack per altoparlante
Su un amplificatore combo, questo jack serve per aggiungere un cabinet per altoparlanti esterno da utilizzare con l'altoparlante interno dell'amplificatore. L'altoparlante interno funziona a 8 ohm per un singolo 12 o 4 ohm per 2x12 ed è parallelo al jack dell'altoparlante esterno. Su una testata, questo jack serve per il collegamento al cabinet dell'altoparlante. Assicurati di selezionare gli ohm corretti in modo che corrispondano al tuo cabinet.
Jack Send e Return
Collega l'uscita del jack send all'ingresso del tuo dispositivo di effetti. Collega l'uscita del tuo effetto e al jack Return del loop. Il Send può anche fungere da Line Out per pilotare processori esterni in un rig wet/dry/wet.
L'amplificatore viene utilizzato in combinazione con un altro amplificatore in una configurazione a doppio amplificatore. Se gli altoparlanti dei due amplificatori sono impostati "fuori fase" l'uno con l'altro, il tuo tono potrebbe essere notevolmente indebolito. Quindi, quando fai funzionare l'amplificatore contemporaneamente a un altro amplificatore, assicurati di controllare questo interruttore per vedere se una posizione o l'altra ti sta dando un risultato migliore.
Impedenza altoparlante
Su un combo questa manopola del selettore rotativo è impostata a 8 ohm per un singolo 12 o 4 ohm per un 2x12. La manopola del selettore può selezionare tra 4, 8 e 16 ohm. Controlla la legge di Ohm se usi un cabinet esterno aggiuntivo per selezionare l'impostazione ohm corretta. Esempio: 8 ohm + 8 ohm = impostazione a 4 ohm. Su una testata, assicurati di selezionare gli ohm corretti in modo che corrispondano al tuo cabinet.
RISOLUZIONE DEI PROBLEMI
Il tuo nuovo amplificatore Bad Cat è progettato per molti anni di funzionamento professionale senza problemi. Il buon senso ti dirà che se noti anomalie gravi nel funzionamento come odore di bruciato, fumo, ecc.; è necessario spegnere immediatamente l'amplificatore. Consulta sempre il tuo rivenditore Bad Cat se non sei sicuro dei problemi che stai affrontando; cioè, porta il tuo amplificatore dove lo hai acquistato.
Assenza di alimentazione
Controllare prima la fonte di alimentazione dalla parete. Assicurarsi che il cavo di alimentazione sia inserito correttamente a entrambe le estremità. Se non c'è ancora alimentazione, controllare il fusibile e sostituirlo se necessario solo con il valore corretto.
Livello di uscita debole
Verificare prima l'uscita del segnale dal tuo strumento. Controllare i controlli della chitarra e che i cavi funzionino correttamente. Inoltre, controllare eventuali pedali effetti che potrebbero essere collegati tra la chitarra e l'amplificatore.
Suoni avversi - Ronzio, fischio, perdita di dinamica, feedback, ululato
Controllare i coni degli altoparlanti, i cavi della chitarra sfilacciati, i controlli sullo strumento, i pickup della chitarra e qualsiasi altro dispositivo che possa essere collegato al tuo amplificatore come pedali effetti o processori rack. Alcuni di questi dispositivi sono "amplificatori" a tutti gli effetti con guadagno e livelli di volume potenziati e possono causare sibili e feedback indesiderato se impostati troppo alti davanti all'amplificatore. Spegnere l'amplificatore e controllare le valvole. Attendere che l'amplificatore si raffreddi. Rimuovere il pannello posteriore dell'amplificatore. Evitare di maneggiare le valvole calde in quanto possono causare gravi ustioni. Controllare prima le valvole di potenza di uscita più grandi rimuovendo con attenzione gli schermi delle valvole o allentando i morsetti, quindi sganciare le valvole dai loro zoccoli, ma annotare da quali zoccoli sono state rimosse le valvole. Ispezionare l'integrità dei filamenti nelle valvole. Se una o più di queste valvole sono difettose, sarà necessario sostituire l'intero set di valvole di potenza. Se tutte le valvole sono OK, è possibile eliminare i suoni avversi scambiando la posizione di queste valvole. Se questo non risolve il problema, potrebbe essere necessario sostituire l'intero set di valvole di potenza con un nuovo set abbinato. L'uso di valvole di qualità inferiore (non classificate) può causare danni all'amplificatore. È inoltre necessario controllare le valvole preamplificatrici, in particolare la prima valvola dello stadio di ingresso (all'estrema destra se si guarda l'amplificatore da dietro). La microfonia (rumore di feedback che non può essere controllato abbassando il potenziometro del volume sulla chitarra) indica una valvola (o valvole) preamplificatrice difettosa. Potrebbe essere necessario scambiare la posizione delle valvole preamplificatrici per vedere se questo risolverà il problema della microfonia. Le valvole preamplificatrici possono guastarsi senza preavviso, ma possono anche durare molti anni senza alcun problema. Come puoi vedere quando si maneggiano le valvole, sono sensibili, fragili e in qualche modo soggette a incongruenze. Si prega di maneggiare l'amplificatore con cura durante il trasporto. Sebbene il tuo amplificatore Bad Cat sia costruito in modo robusto e progettato per resistere ad anni di utilizzo intenso, le valvole non lo sono. È sempre una buona idea tenere a portata di mano valvole extra (sia valvole preamplificatrici che valvole di potenza di uscita), specialmente per situazioni di performance. La stragrande maggioranza dei problemi minori sugli amplificatori a valvole sono legati alle valvole ed è solo una questione di sostituire una o più valvole per far sì che il tuo amplificatore funzioni di nuovo come nuovo.
Questo simbolo ha lo scopo di avvisare l'utente della presenza di "tensione pericolosa" non isolata all'interno dell'involucro del prodotto che può essere di entità sufficiente a costituire un rischio di scossa elettrica per le persone.
Questo simbolo ha lo scopo di avvisare l'utente della presenza di importanti istruzioni operative e di manutenzione (assistenza) nella documentazione che accompagna l'apparecchio.
RISCHIO DI SCOSSA ELETTRICA
NON APRIRE
AFFIDARE LA RIPARAZIONE A PERSONALE DI ASSISTENZA QUALIFICATO!
QUESTA UNITÀ CONTIENE ALTA TENSIONE ALL'INTERNO!
TELEFONO 800.730.0966
FAX 714.630.0106
INFO@BADCATAMPS.COM
WWW.BADCATAMPS.COM
140 Technology Drive Suite 500, Irvine CA 92618
BAD CAT HOLDINGS LLC. USA
