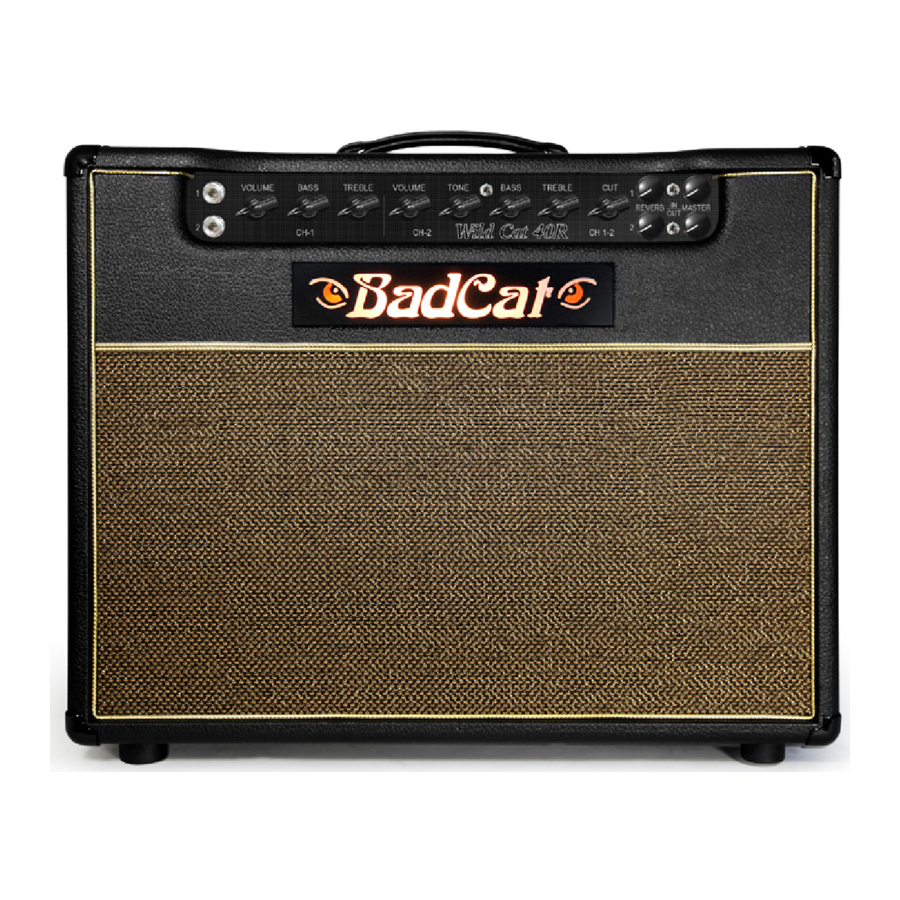

Bad Cat WILD CAT 40R - Handleiding gitaarversterker
Met een beetje zorg en aandacht zou uw Bad Cat versterker u jarenlang probleemloos gebruik en plezier moeten bieden. Vermijd vochtige plekken en vocht tijdens het gebruik van de versterker en tijdens opslag. Dit omvat het plaatsen van drankjes in de buurt van of op de versterker die in het chassis van de versterker kunnen morsen. Vloeistoffen kunnen gemakkelijk buizen, schakelaars en andere onderdelen beschadigen. Koppel de versterker onmiddellijk los van de stroombron als er gemorst wordt en droog de versterker grondig voordat u de versterker weer inschakelt. Drogen kan het volledig verwijderen van het chassis uit de kast en het verwijderen van de buizen voor reiniging vereisen. Vermijd het kantelen van de versterker, het gebruik ervan in onevenwichtige posities of het zonder hulp optillen tot onhandige hoogten. Een beetje gezond verstand zal een grote bijdrage leveren aan het feit dat de versterker doet wat hij moet doen: u consequent voorzien van betrouwbare werking en een geweldige klank.
AARDING
Controleer grondig of de aardingspen op de stekker van het netsnoer is aangesloten op een echte aarde voordat u uw Bad Cat versterker gebruikt. Het gebruik van onbekende aansluitdozen kan potentieel gevaarlijke zwevende aarding veroorzaken. Knip of schakel de aardingspen niet uit.
INLEIDING
Twee EL34's, Klasse A vermogenssectie. Krachtig, agressief met veel gegrom en punch. Heldere hoge tonen die bovenop de complexe middentonen en strakke lage tonen zitten. De Wild Cat deelt een afstamming met de Black Cat voorversterkersectie, maar daar eindigen de overeenkomsten. Twee met de voet schakelbare kanalen. Kanaal één is gebaseerd op 12AX7 met een standaard bas- en treble-toonregeling. Dit kanaal is warm met pittige, strakke middentonen en lage tonen. Kanaal één produceert dikke en rijk complexe tonen met precies de juiste hoeveelheid high-end helderheid bovenop. Geweldig voor mid-heavy, chunky ritmes of crunch-tonen in de stijl van de jaren 70. Schakel de mastervolume in, die in of uit het kanaalcircuit kan worden geschakeld, om podiumvriendelijke drive te krijgen. Elk kanaal heeft zijn eigen master die in of uit kan worden geschakeld.
Kanaal twee is waar deze versterker op eigen benen staat. EF86 voorversterker geduwd in een vijfvoudige toonselector of een bas- en treble-toonregeling, waardoor deze versterker een grote flexibiliteit heeft in de toonvorming. De vijfvoudige selector is een vijfvoudige tooncondensatorbank, die schakelbaar is in vijf verschillende waarden. Vijf verschillende niveaus van lage en middenregeling geven u de mogelijkheid om de toonregeling te omzeilen en in wezen op de uitgangsvermogenssectie aan te sluiten. Er is een driedimensionaal hi-fi gevoel aan het geluid. De middentonen worden iets naar voren verplaatst en de hoge tonen worden transparanter en helderder. De versterker ligt meer als een instrument in je handen.
Schakel over naar de bas- en treble-toonregeling en krijg een zoetere, meer uitgeholde toon. Prachtige cleans zijn hier te vinden, helder met veel glans. Schakel de mastervolume in voor kanaal twee en duw dit agressieve rockterritorium in. Enkelvoudige notenlijnen druipen in harmonischen, noten bloeien en zingen en stellen je in staat om de versterker te bespelen zoals je je gitaar zou bespelen. Dubbele galmregelaars en een halfvermogensschakelaar ronden de functies af.
ELEKTRONICA
Vermogen: 40/20-Watt Klasse A
Kanalen: 2
Kanaal 1: Volume, Bas, Treble, Reverb, Cut, Master
Kanaal 2: Volume, Tone, Bas, Treble, Reverb, Cut, Master
HARDWARE
Beschikbare configuratie: Head, 1x12 Combo of 2x12 Combo
Materiaal kast: Head - Italiaans populierenhout, Combo's - 13-laags Baltisch berkenhout
Speakeromschrijving: 12" Proprietary Bad Cat Celestion Speaker
Impedantie: Selecteerbaar 4, 8, 16 ohm
Eindbuizen: 2 - EL34's
Voorversterkerbuizen Kanaal 1: 2 - 12AX7's
Voorversterkerbuizen Kanaal 2: 1 - EF86, 1 - 12AX7
met Reverb: 2 - 12AX7's
Gelijkrichterbuis: 1 - GZ34
WERKING
Als dit uw eerste volledig buizenversterker is, raak dan vertrouwd met een paar problemen die uw versterker onderscheiden van solid-state of hybride versterkerproducten. Er zijn slechts een paar voorzorgsmaatregelen nodig, maar ze zorgen ervoor dat u het meeste uit uw nieuwe volledig buizenversterker haalt. Vacuümbuizen zijn thermische apparaten van de "oude wereld" die meer aandacht vereisen dan transistors, maar dat is de reden waarom ze zoveel zoeter en muzikaler klinken dan geïntegreerde circuits en andere solid-state componenten. Een beetje heads-up over de volgende punten zorgt voor maximale prestaties van uw Bad Cat versterker.
- Plaats de versterker op minstens 15 cm afstand van een muur of obstakel om voldoende ventilatie rond de versterker te bieden. Een goede luchtstroom rond de versterker zal een grote bijdrage leveren aan het voorkomen van oververhitting van de versterker, vooral de buizen. Plaats geen hoezen, kleding of andere materialen op of in de versterker die de vrije ventilatie van het chassis naar de buitenlucht kunnen belemmeren. Gevangen warmte in het chassis kan een toestand veroorzaken die bekend staat als thermische runaway. Simpel gezegd, het opwarmen of koken van de buizen is goed, het verwarmen of frituren van de buizen is uiterst gevaarlijk en zal ook de levensduur van de buizen aanzienlijk verkorten.
- Vacuümbuizen gaan langer mee en klinken muzikaler als ze mogen opwarmen voordat er een ingangssignaal van uw gitaar wordt geïntroduceerd. Een volledige stroom elektronen van de kathode kan alleen worden bereikt als de buis wordt verwarmd. Dit vergt enige tijd. Sta minimaal één minuut opwarmtijd toe voordat u via de versterker speelt.
- Vermijd lange perioden van inactiviteit zonder ingangssignaal. De vacuümbuizen zien liever een signaal aanwezig. Gebruik de stand-byschakelaar of schakel de versterker uit wanneer u een pauze neemt tussen oefensessies of tussen sets van een optreden.
- Vermijd niet-geverifieerde impedantiebelastingen. Met andere woorden, klem of bevestig geen extra luidsprekers, tenzij u de systeemimpedantie kent. Buisversterkers zijn erg gevoelig voor het matchen van luidsprekerimpedantie. Dit komt door de relatie tussen de interne weerstanden van de uitgangstransformator, de uitgangsvermogensbuizen en de belasting die nodig is om ze aan te sturen. Onevenwichtige belastingen kunnen destructieve vlambogen veroorzaken; de transformator en de buizen kunnen zichzelf daadwerkelijk doorbranden. Dit valt niet onder onze garantie.
Met de juiste impedantie-aanpassing werken meerdere luidsprekerconfiguraties prima. Raadpleeg een dealer of een gekwalificeerde versterkertechnicus als u niet bekend bent met de "Wet van Ohm". Probeer de versterker niet te gebruiken als u de systeemimpedantie niet kunt verifiëren nadat u de luidsprekers hebt aangesloten. Gebruik uw Bad Cat versterker nooit op 2 ohm of minder. - Vermijd niet-goedgekeurde "Power Soak"-apparaten of verzwakkers die niet worden aanbevolen door Bad Cat, omdat ze de levensduur van uw eindbuizen aanzienlijk kunnen verkorten. Verzwakkers branden buizen voortijdig door omdat ze vereisen dat de eindbuizen continu overwerken. Houd er ook rekening mee dat eindbuizen het beste als een overeenkomende volledige set kunnen worden vervangen wanneer een van hen uitvalt.
ONDERHOUD
Uw Bad Cat versterker is een professioneel instrument dat niet veel onderhoud vereist. Gebruik een schone, droge doek om de kast indien nodig af te vegen, maar vermijd oplosmiddelen van welke aard dan ook, omdat deze het vinyl kunnen aantasten of verkleuren. Als u de versterker met een hoes gaat opbergen, laat de buizen dan afkoelen voordat u de versterker afdekt. Een afdekdoek of vinyl versterkerhoes voorkomt stofophoping in de versterker. Zwakke of doffe tonen van uw versterker kunnen erop wijzen dat de buizen oud of moe zijn en moeten worden vervangen. De buizen in uw versterker zijn als banden op uw auto. Ze slijten wel. Als u een verandering in toon en tactiele respons van de versterker opmerkt, is het zeer waarschijnlijk dat de eindbuizen moeten worden vervangen. Zoals eerder in deze handleiding is geadviseerd, mag vervanging alleen worden uitgevoerd in complete overeenkomende sets. Voorversterkerbuizen gaan veel langer mee dan eindbuizen, maar deze moeten ook af en toe worden gecontroleerd. Voorversterkerbuizen hebben de neiging om microfonisch te worden en produceren ook ongewenste resultaten wanneer ze oud zijn of niet goed werken.
BLACK CAT/ WILD CAT De Black Cat is een 30 watt Klasse A en de Wild Cat is een 40 watt Klasse A versterker. Klasse A versterkers hebben hun eindbuizen te allen tijde op vol vermogen draaien, in tegenstelling tot Klasse A/B. Klasse A/B versterkers zijn push-pull versterkers, wat in wezen betekent dat de eindbuizen elkaar afwisselen bij het verwerken van stroom. Veel klassieke Marshall en Fender versterkers zijn Klasse A/B. Klasse A of Klasse A/B is niet beter dan de andere, maar ze bieden wel verschillen in klankkarakter.

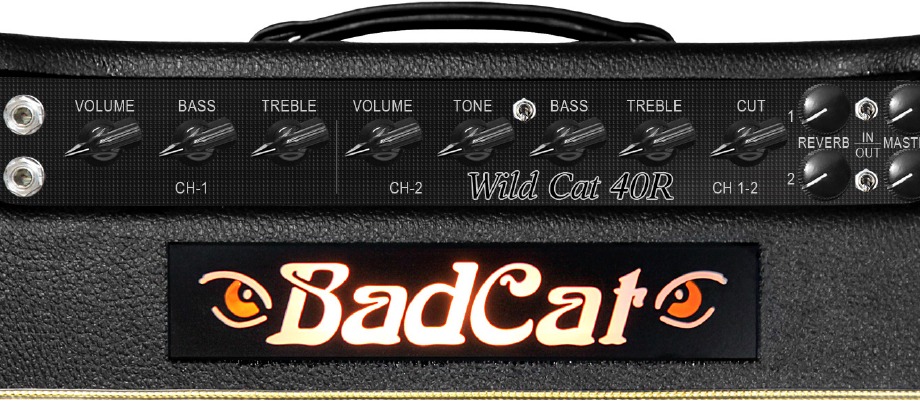

VOORPANEEL

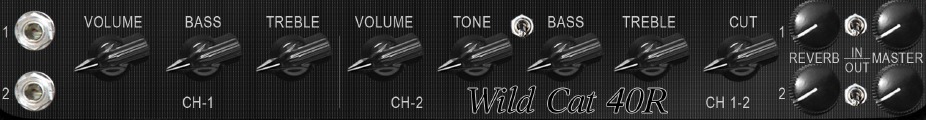

Bedieningselementen voorpaneel
Kanaal 1: Volume
Deze volumepotmeter regelt het uitgangsniveau specifiek voor kanaal 1. Met de Master Volume op "uit" is deze potmeter als enige verantwoordelijk voor de luidheid van dit kanaal. Met de Master Volume op "aan" werkt deze potmeter samen met de Master. In dat geval geven de hogere instellingen van deze potmeter meer gain en wordt de Master gebruikt voor het algehele volume.
Bas
De Bass EQ-knop is zorgvuldig afgestemd om de kritieke lage frequenties in het sonische bereik van de elektrische gitaar te dekken. Of je nu diepte in je geluid nodig hebt of een lage-tonenpunch, met deze regelaar kun je precies de juiste hoeveelheid basfrequenties instellen.
Hoge tonen
Met de Treble EQ-knop kun je de hoeveelheid hoge frequenties regelen die het snijdende karakter van je geluid bepalen. Voor meer sprankeling en definitie van de hoge tonen draai je deze knop voorbij de middag. Voor een warmer en ronder geluid draai je deze knop onder de middag in combinatie met het omhoog draaien van de Bass-knop.
Kanaal 2: Volume
Deze volumeknop regelt het uitgangsniveau specifiek voor kanaal 2. Met de Master Volume op "uit" is deze potmeter als enige verantwoordelijk voor de luidheid van dit kanaal. Met de Master Volume op "aan" werkt deze potmeter samen met de Master. In dat geval geven de hogere instellingen van deze potmeter meer gain en wordt de Master gebruikt voor het algehele volume.
Toon
Dit is een 5-standenknop die wordt gebruikt voor directe toegang tot je favoriete geluiden. Draai hem met de klok mee voor steeds donkerdere, dikkere tonen. Door de knop tegen de klok in te draaien krijg je meer hoge tonen en beet. De 5-standen schakelaar geeft je een duidelijk voordeel doordat je de gewenste toon keer op keer kunt reproduceren.
Toonschakelaar
Deze schakelaar geeft je de mogelijkheid om de 5-standen toonschakelaar hierboven te gebruiken of de bas- en hoge tonenregelaars die volgen. De schakelaar in de linkerstand geeft je de 5-standenknop. De schakelaar in de rechterstand geeft je de bas- en hoge tonenknop. De versterker gebruikt ofwel de 5-standen ofwel de bas- en hoge tonenknop voor de toon; ze worden niet in combinatie met elkaar gebruikt.
Bas
De Bass EQ-knop is zorgvuldig afgestemd om de kritieke lage frequenties in het sonische bereik van de elektrische gitaar te dekken. Of je nu diepte in je geluid nodig hebt of een lage-tonenpunch, met deze regelaar kun je precies de juiste hoeveelheid basfrequenties instellen.
Hoge tonen
Met de Treble EQ-knop kun je de hoeveelheid hoge frequenties regelen die het snijdende karakter van je geluid bepalen. Voor meer sprankeling en definitie van de hoge tonen draai je deze knop voorbij de middag. Voor een warmer en ronder geluid draai je deze knop onder de middag in combinatie met het omhoog draaien van de Bass-knop.
Cut
De Cut-knop is universeel voor kanaal 1 en kanaal 2, wat betekent dat hij altijd in het circuit zit en altijd de toon beïnvloedt. De knop is treffend genoemd omdat het omhoog draaien je toon meer cut geeft; het omlaag draaien geeft een donkerdere, zachtere toon.
Dit is vergelijkbaar met een presence-knop op sommige andere versterkers.
Reverb
Het reverbcircuit is een compleet nieuw Bad Cat ontwerp dat ruimtelijke dimensie toevoegt aan de toon die door de versterker wordt geproduceerd. Met behulp van de allerbeste 3-veer reverb tank met een nieuw ontworpen reverb tone circuit, kan de reverb gaan van subtiele klassieke spring reverb effecten tot spetterende surf reverb tot een grotachtige zaal-achtige instelling met een simpele draai aan deze knop. Dit reverbcircuit is zorgvuldig ontworpen om nuttig te zijn over het gehele bereik van de reverb. Het voegt een breed scala aan ruimtelijke effecten toe die je gewoon niet kunt dupliceren met pedalen en digitale effectprocessors.
Master "In" en "Out" schakelaar en Master Volume
Deze schakelaar activeert en deactiveert het mastervolume voor kanaal 1 & 2. Wanneer de schakelaar op "In" staat, regelt de Master-knop nu het algehele uitgangsniveau van kanaal 1. Wanneer de schakelaar op "Out" staat, is de Master-knop nu uit het circuit en heeft geen invloed op de versterker.
Kanaal 2 Master werkt alleen wanneer Bass & Treble is geselecteerd.
ACHTERPANEEL

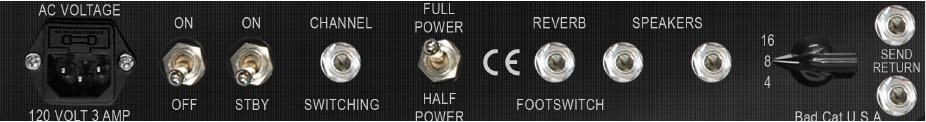

Bedieningselementen achterpaneel
A/C-stekker
Steek hier eerst het netsnoer van je versterker in en vervolgens in de muur.
Aan/Uit-schakelaar
Deze schakelaar zet de versterker aan of uit. Zorg ervoor dat de Standby Switch in de Standby-modus staat voordat je hem aan- of uitzet. Dit helpt de levensduur van de eindbuizen te verlengen.
Standby-schakelaar
Laat deze schakelaar uit staan bij het aanzetten van de versterker en laat de versterker een volle minuut opwarmen voordat je deze schakelaar aanzet. Het is het beste om buizen te laten opwarmen voordat je gaat spelen. Zet ook de Standby-schakelaar op Standby als je een tijdje niet speelt (bijvoorbeeld pauzes tussen de sets van je optredens, enz.).
Kanaalschakel jack
Sluit hier je voetschakelaar van je versterker aan om tussen kanaal 1 en 2 te kunnen schakelen.
Volledige/halve vermogensschakelaar
In de bovenste positie maakt deze schakelaar het gebruik van het volledige vermogen van je versterker mogelijk. Voor meer headroom is de modus voor volledig vermogen een must. De modus voor volledig vermogen biedt ook een grotere, krachtigere toon. De onderste positie van deze schakelaar is de modus voor half vermogen. Half vermogen is erg handig om de versterker bij lagere volumes in de gewenste vervorming te laten komen voor thuisgebruik of gebruik in kleinere ruimtes. Het toonkarakter is iets anders tussen de modi en een beetje experimenteren is de moeite waard.
Reverb-voetschakelaar jack
Dit is de voetschakelaar jack om de reverb aan of uit te zetten. Je kunt elke conventionele afgeschermde kabel gebruiken met een vergrendelende aan/uit-voetschakelaar met deze jack.
Speaker jack
Op een comboversterker is deze jack bedoeld voor het toevoegen van een extra speakerkast die gebruikt kan worden met de interne speaker van de versterker. De interne speaker werkt op 8 ohm voor een enkele 12 of 4 ohm voor 2x12 en staat parallel aan de speaker jack voor een extra speaker. Op een versterkerkop is deze jack bedoeld voor aansluiting op je speakerkast. Zorg ervoor dat je de juiste ohm selecteert die overeenkomt met je kast.
Send- en Return-jacks
Sluit de uitgang van de send-jack aan op de ingang van je effectapparaat. Sluit de uitgang van je effect aan op de Return-jack van de loop. De Send kan ook dienen als Line Out om externe processors in een wet/dry/wet-opstelling aan te sturen.
De versterker wordt gebruikt in combinatie met een andere versterker in een dual amp-opstelling. Als de speaker in de twee versterkers "uit fase" met elkaar staat, kan je toon aanzienlijk worden verzwakt. Dus wanneer je de versterker tegelijkertijd met een andere versterker gebruikt, controleer dan deze schakelaar om te zien of de ene of de andere positie je een beter resultaat geeft.
Speakerimpedantie
Op een combo wordt deze draaiknop ingesteld op 8 ohm voor een enkele 12 of 4 ohm voor een 2x12. Met de keuzeknop kan worden gekozen tussen 4, 8 en 16 ohm. Controleer de Wet van Ohm als je een extra speakerkast gebruikt om de juiste ohm-instelling te selecteren. Voorbeeld: 8 ohm + 8 ohm = 4 ohm instelling. Zorg er op een versterkerkop voor dat je de juiste ohm selecteert die overeenkomt met je kast.
PROBLEEMOPLOSSING
Uw nieuwe Bad Cat-versterker is ontworpen voor vele jaren professioneel en probleemloos gebruik. Het is logisch dat als u ernstige afwijkingen in de werking opmerkt, zoals een brandlucht, rook, enz., u de versterker onmiddellijk moet uitschakelen. Raadpleeg altijd uw Bad Cat-dealer als u niet zeker bent van de problemen waarmee u te maken hebt; d.w.z. breng uw versterker naar de plaats waar u hem hebt gekocht.
Geen stroom
Controleer eerst de stroombron van de muur. Zorg ervoor dat het netsnoer aan beide uiteinden goed vastzit. Als er nog steeds geen stroom is, controleer dan de zekering en vervang deze indien nodig alleen door de juiste waarde.
Zwak uitgangsniveau
Controleer eerst de signaaluitgang van uw instrument. Controleer de bedieningselementen van de gitaar en of de kabels goed werken. Controleer ook alle effectpedalen die eventueel tussen de gitaar en de versterker zijn aangesloten.
Ongewenste geluiden - brom, fluittoon, verlies van dynamiek, feedback, gehuil
Controleer luidsprekerconussen, gerafelde gitaarkabels, bedieningselementen op uw instrument, de pickups van de gitaar en alle andere apparaten die op uw versterker zijn aangesloten, zoals effectpedalen of rackprocessoren. Sommige van deze apparaten zijn op zichzelf al "versterkers" met gain en versterkte volumeniveaus en ze kunnen sissen en ongewenste feedback veroorzaken als ze te hoog zijn ingesteld voor de versterker. Schakel de versterker uit en controleer de buizen. Wacht tot de versterker is afgekoeld. Verwijder het achterpaneel van de versterker. Vermijd het aanraken van hete buizen, omdat deze ernstige brandwonden kunnen veroorzaken. Controleer eerst de grotere eindbuizen door voorzichtig de buisbeschermers te verwijderen of de klemmen los te maken en vervolgens de buizen uit hun fittingen te halen, maar noteer uit welke fittingen u de buizen hebt verwijderd. Inspecteer de integriteit van de filamenten in de buizen. Als een of meer van deze buizen defect zijn, moet u de hele set eindbuizen vervangen. Als alle buizen in orde zijn, kunt u de ongewenste geluiden elimineren door de locaties van deze buizen te verwisselen. Als dit het probleem niet oplost, moet u mogelijk de hele set eindbuizen vervangen door een nieuwe, gematchte set. Het gebruik van buizen van inferieure kwaliteit (niet-geclassificeerd) kan schade aan uw versterker veroorzaken. U moet ook de voorversterkerbuizen controleren, vooral de eerste buis van de ingangstrap (uiterst rechts als u van achteren naar de versterker kijkt). Microfonie (feedbackruis die niet kan worden beheerst door de volumepot op uw gitaar lager te zetten) duidt op een defecte voorversterkerbuis (buizen). U kunt de positie van de voorversterkerbuizen verwisselen om te zien of dit het microfonieprobleem oplost. Voorversterkerbuizen kunnen zonder waarschuwing defect raken, maar kunnen ook vele jaren zonder problemen meegaan. Zoals u kunt zien bij het hanteren van buizen, zijn ze gevoelig, fragiel en enigszins vatbaar voor inconsistenties. Behandel uw versterker voorzichtig tijdens het transport. Hoewel uw Bad Cat-versterker stevig is gebouwd en ontworpen om jarenlang robuust te worden gebruikt, geldt dit niet voor de buizen. Het is altijd een goed idee om extra buizen (zowel voorversterker- als eindbuizen) bij de hand te hebben, vooral voor optredens. Een overweldigende meerderheid van de kleine problemen met buizenversterkers zijn buisgerelateerd en het is slechts een kwestie van het verwisselen van een of meer buizen om uw versterker weer als nieuw te laten presteren.
Dit symbool is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die voldoende groot kan zijn om een risico op elektrische schokken voor personen te vormen.
Dit symbool is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de documentatie die bij het apparaat wordt geleverd.
RISICO OP ELEKTRISCHE SCHOKKEN
NIET OPENEN
LAAT ONDERHOUD UITVOEREN DOOR GEKWALIFICEERD SERVICEPERSONEEL!
DIT APPARAAT BEVAT HOGE SPANNING BINNENIN!
TELEFOON 800.730.0966
FAX 714.630.0106
INFO@BADCATAMPS.COM
WWW.BADCATAMPS.COM
140 Technology Drive Suite 500, Irvine CA 92618
BAD CAT HOLDINGS LLC. USA
