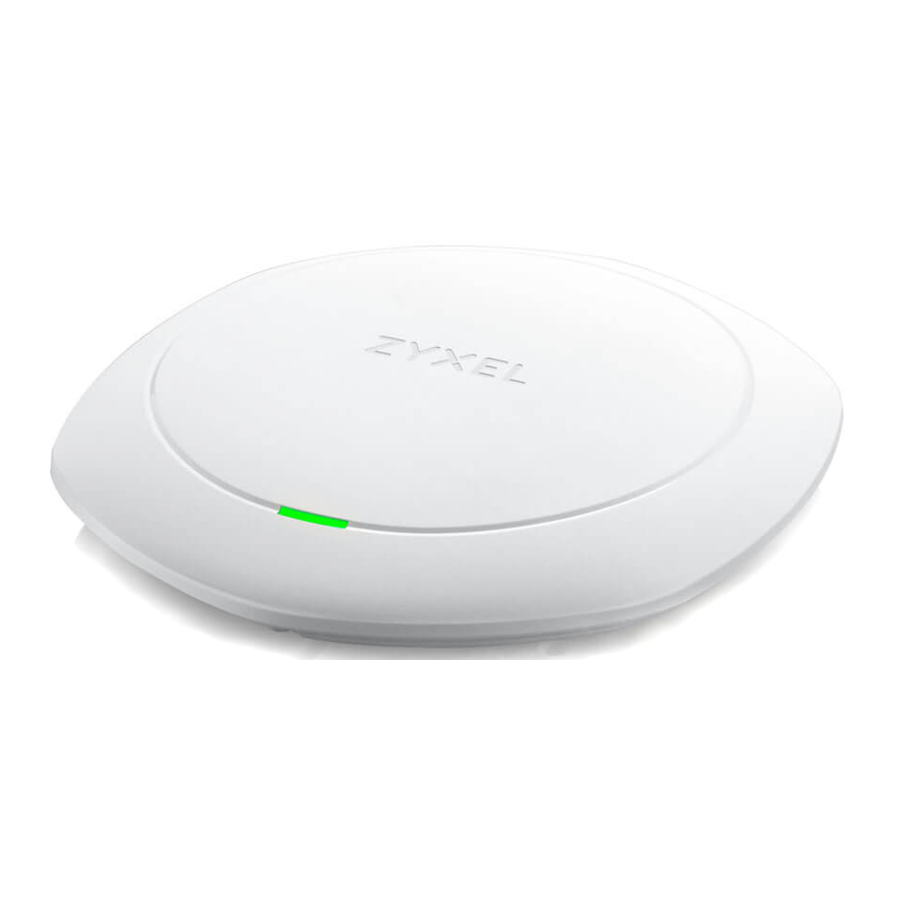

Zyxel NWA1123-AC HD - Guida rapida al punto di accesso PoE Dual-Radio Dual-Mount 802.11ac

Installazione hardware

Collegare la porta UPLINK/POE a una rete router tramite uno switch PoE o un iniettore PoE (30W). Utilizzare l'adattatore di alimentazione incluso per collegare la presa di corrente a una presa di corrente.

Gestione cloud

Seguire i passaggi seguenti per gestire l'NWA1123-AC HD tramite il sistema di gestione della rete basato su cloud di Zyxel.
Nota: assicurarsi che il router connesso abbia accesso a Internet.

1. Accedere al sito web Zyxel Nebula Control Center (NCC)
   (http://nebula.zyxel.com). Fare clic su Login (Accedi) e si verrà reindirizzati alla pagina del portale myZyxel.com. Registrarsi per un account myZyxel ed effettuare il login.

2. Creare un'organizzazione e un sito (rete) nell'NCC.

3. Connessione:
   1. Utilizzare l'indirizzo MAC e il numero di serie per aggiungere il dispositivo:
      Inserire l'indirizzo MAC LAN e il numero di serie (S/N) dell'NWA1123-AC HD (vedere l'etichetta sul dispositivo) nella schermata di configurazione dell'NCC.

   2. Utilizzare Nebula per aggiungere il dispositivo:
      Scaricare e aprire l'app Zyxel Nebula Mobile. Accedere con il proprio account myZyxel. Selezionare un sito e scansionare il codice QR dell'NWA1123-AC HD per aggiungerlo al sito. (È possibile trovare il codice QR nel suo pannello di controllo del configuratore web o su un'etichetta sul dispositivo o sulla sua confezione prodotta dopo il 15 dicembre 2017.)






Configurazione standalone

Se non si desidera gestire l'NWA1123-AC HD tramite lo Zyxel NCC, seguire i passaggi seguenti per configurare l'NWA1123-AC HD (in modalità standalone).

1. Connessione wireless
   1. Da un computer abilitato Wi-Fi, cercare il nome di rete Wi-Fi predefinito dell'NWA1123-AC HD (Zyxel) e connettersi ad esso. Aprire il browser web e inserire "http://1.1.1.1" per la configurazione iniziale. Inserire il nome utente predefinito (admin) e la password (1234). Fare clic su Login (Accedi).

   2. Connessione cablata

2. La procedura guidata viene visualizzata automaticamente. Utilizzare la procedura guidata per configurare l'NWA1123-AC HD. Nota: sono necessari da 1 a 2 minuti per applicare le modifiche della procedura guidata. Il LED di alimentazione lampeggerà alternativamente in rosso e verde. I LED di alimentazione e Wi-Fi diventano quindi verdi fissi quando il sistema è pronto. Controllare la schermata Dashboard e annotare l'indirizzo IP dell'NWA1123-AC HD nel caso in cui sia necessario accedere nuovamente al suo configuratore web.
   Nota: 1.1.1.1 è solo per la configurazione iniziale. Non è utilizzabile dopo che l'NWA1123-AC HD è stato configurato.

3. Utilizzare le nuove impostazioni wireless dell'NWA1123-AC HD (SSID e chiave) per riconnettersi alla rete Wi-Fi dell'NWA1123-AC HD per l'accesso a Internet se le si modificano nella procedura guidata.


Montaggio a parete / soffitto

1. Trapano:
   1. Praticare due fori per i tasselli di plastica (A), distanti 6,41 cm. Inserire i tasselli nel muro.

   2. Avvitare gli ancoraggi autoperforanti per cartongesso (C) nel soffitto, distanti 6,41 cm.

2. Installare due viti di montaggio attraverso i fori sulla staffa (B) nei tasselli/ancoraggi per fissare la staffa alla parete/soffitto. Assicurarsi che le viti siano ben salde e fissate alla parete/soffitto.

3. Dopo che la staffa è stata fissata alla parete/soffitto, allineare la porta UPLINK/POE sull'NWA1123-AC HD con la linguetta della staffa di montaggio (B). Spingere l'NWA1123-AC HD e ruotarlo verso destra finché non scatta in posizione.


Come rilasciare l'AP

Inserire un utensile piatto sottile (come un cacciavite piatto) per spingere verso il basso il blocco AP.
Ruotare l'AP in senso antiorario per rilasciarlo.

Informazioni di supporto

Nord America
USA
+ 1 800 255 4101
support@zyxel.com

Francia
+ 33 (0)4 72 52 97 97
support@zyxel.fr

Regno Unito
+ 44 (0) 118 9121 700
support@zyxel.co.uk

Spagna
+ 911 792 100
soporte@zyxel.es

Germania
+ 49 (0) 2405 6909 0 s
upport@zyxel.de

Consultare la Guida dell'utente all'indirizzo www.zyxel.com per ulteriori informazioni, tra cui l'assistenza clienti e le avvertenze di sicurezza.
