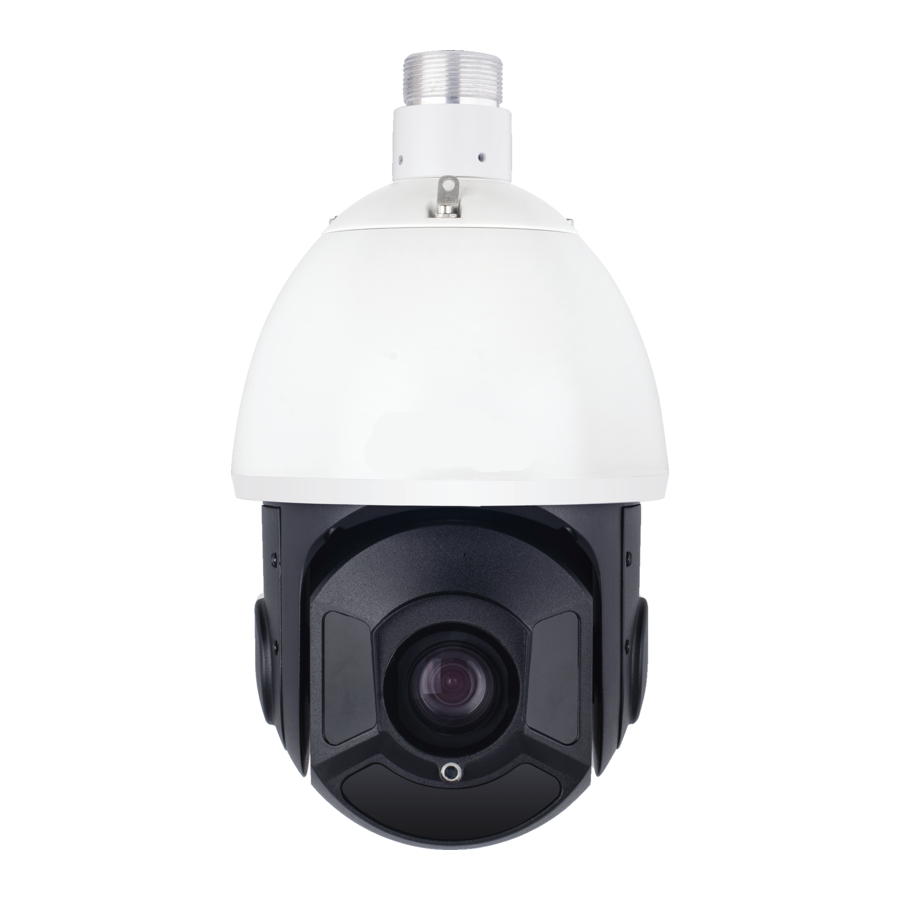

Concept Pro VHSDIR-680EXT-IP - Guida Rapida all'Installazione della Dome IP ad Alta Velocità

PRECAUZIONI
Si prega di leggere e comprendere appieno questo documento prima di utilizzare questo dispositivo e di osservare rigorosamente le regole in esso contenute durante l'uso del dispositivo. Se si installa questo dispositivo in luoghi pubblici, fornire una notifica come "You have entered an area of electronic surveillance" (Siete entrati in un'area di sorveglianza elettronica) in un luogo ben visibile. La mancata osservanza delle istruzioni per l'uso dei prodotti elettrici può causare incendi e gravi lesioni.
Avverte di pericoli moderati che, se non evitati, possono causare lesioni lievi o moderate.
Avverte dei rischi che, se trascurati, possono causare danni al dispositivo, perdita di dati, deterioramento delle prestazioni del dispositivo o risultati imprevedibili.
NOTE
Fornisce informazioni aggiuntive.
- Osservare rigorosamente i requisiti di installazione durante l'installazione del dispositivo. Il produttore non sarà ritenuto responsabile per danni al dispositivo causati dalla non conformità dell'utente a tali requisiti.
- Conformarsi rigorosamente agli standard di sicurezza elettrica locali e utilizzare adattatori di alimentazione contrassegnati dallo standard LPS durante l'installazione e l'uso di questo dispositivo. In caso contrario, il dispositivo potrebbe danneggiarsi.
- Utilizzare gli accessori forniti con questo dispositivo. La tensione deve soddisfare i requisiti di tensione di ingresso per questo dispositivo.
- Se questo dispositivo è installato in luoghi con tensione instabile, mettere a terra il dispositivo per scaricare l'alta energia, come le sovratensioni elettriche, al fine di prevenire il surriscaldamento dell'alimentazione.
- Quando il dispositivo è in uso, assicurarsi che acqua o liquidi non penetrino al suo interno. Se acqua o liquidi entrano inaspettatamente nel dispositivo, spegnere immediatamente il dispositivo e scollegare tutti i cavi (come i cavi di alimentazione e i cavi di rete) dal dispositivo.
- Non puntare luci forti (come lampadine accese o luce solare) su questo dispositivo. In caso contrario, la vita utile del sensore di immagine potrebbe ridursi.
- Se questo dispositivo è installato in luoghi dove si verificano frequentemente tuoni e fulmini, mettere a terra il dispositivo nelle vicinanze per scaricare l'alta energia, come i fulmini, al fine di prevenire danni al dispositivo.
- Evitare carichi pesanti, forti scosse e immersioni per prevenire danni durante il trasporto e lo stoccaggio. La garanzia non copre i danni al dispositivo causati durante l'imballaggio secondario e il trasporto dopo l'apertura dell'imballaggio originale.
- Proteggere questo dispositivo da cadute e urti intensi, tenerlo lontano da interferenze di campi magnetici e non installarlo in luoghi con superfici vibranti o soggetti a scosse.
- Pulire il dispositivo con un panno morbido e asciutto. Per lo sporco ostinato, inumidire il panno in un detergente leggermente neutro, pulire delicatamente lo sporco con il panno e quindi asciugare il dispositivo.
- Non ostruire le aperture di ventilazione. Seguire le istruzioni di installazione fornite in questo documento durante l'installazione del dispositivo.
- Tenere il dispositivo lontano da fonti di calore come radiatori, stufe elettriche o altre apparecchiature di riscaldamento.
- Tenere il dispositivo lontano da luoghi umidi, polverosi, estremamente caldi o freddi, o luoghi con forte radiazione elettrica.
- Se il dispositivo è installato all'aperto, adottare misure anti-insetto e anti-umidità per evitare la corrosione della scheda di circuito che può influenzare il monitoraggio.
- Rimuovere la spina di alimentazione se il dispositivo rimane inattivo per un lungo periodo di tempo.
Prima di disimballare, verificare se l'adesivo fragile è danneggiato. Se l'adesivo fragile è danneggiato, contattare il servizio clienti o il personale di vendita. Il produttore non sarà ritenuto responsabile per eventuali danni artificiali all'adesivo fragile.
AVVISO SPECIALE
- Tutti i prodotti completi venduti dal produttore vengono consegnati con targhette e accessori dopo rigorosa ispezione. Il produttore non sarà ritenuto responsabile per prodotti contraffatti.
- Il produttore aggiornerà questo manuale in base al miglioramento o alle modifiche delle funzioni del prodotto e aggiornerà regolarmente il software e l'hardware descritti in questo manuale. Le informazioni aggiornate potrebbero essere aggiunte a nuove versioni di questo manuale senza preavviso.
- Questo manuale potrebbe contenere errori di stampa, informazioni tecniche imprecise o descrizioni delle funzioni e del funzionamento del prodotto leggermente incoerenti con il prodotto reale.
- Questo manuale è solo di riferimento e non garantisce che le informazioni siano totalmente coerenti con il prodotto reale. Per coerenza, fare riferimento al prodotto reale.
NOTE
Per maggiori informazioni, si prega di fare riferimento all'USB incluso e al sito web.
ESAME DEL PRODOTTO
Aprire la confezione, verificare l'aspetto del prodotto per eventuali danni evidenti e confermare che l'articolo per la Tabella 1-1 sia coerente.
Tabella 1-1 Elenco dei contenuti della confezione
| Componente | Quantità | Note |
| Telecamera Dome ad Alta Velocità | 1 | |
| Guida Rapida all'Installazione | 1 | |
| USB | 1 | |
| Chiave Esagonale n. 4 | 1 | |
| Cacciavite a Taglio | 1 | |
| Morsettiera | 2 | |
| Un paio di guanti | 1 | |
| Adattatore di Alimentazione | 1 | |
| Staffa per Montaggio a Parete | 1 | Opzionale |
| Connettore Staffa | 2 | Opzionale |
| Vite esagonale in acciaio inossidabile M5 x 12 mm | 4 |
STRUTTURA DEL DISPOSITIVO
Porte del Dispositivo
NOTE
Prodotti diversi potrebbero avere cavi multi-testa diversi, si prega di fare riferimento al prodotto reale.
Figura 2.1 Cavo multi-testa

Prodotti diversi potrebbero avere cavi multi-testa diversi, si prega di fare riferimento al prodotto reale.
Tabella 2.1 Descrizione del cavo multi-testa
| ID | Filo | Funzione | Descrizione |
| 1 | Marrone | Canale di uscita allarme 1 | Canali di ingresso e di uscita allarme. |
| Marrone/ Nero | Terminale comune canale di uscita allarme 1 | ||
| Rosso | Canale di uscita allarme 2 | ||
| Rosso/ Nero | Terminale comune canale di uscita allarme 1 | ||
| Arancione | Canale di ingresso allarme 1 | ||
| Arancione/ Nero | Canale di ingresso allarme 2 | ||
| Giallo | Canale di ingresso allarme 3 | ||
| Giallo/ Nero | Canale di ingresso allarme 4 | ||
| Verde | Canale di ingresso allarme 5 |
Tabella 2.1 Descrizione del cavo multi-testa (continua)
| ID | Filo | Funzione | Descrizione |
| | Verde/ Nero | Canale di ingresso allarme 6 | |
| Blu | Canale di ingresso allarme 7 | ||
| Blu/ Nero | Terminale comune canale di ingresso allarme | ||
| 2 | N/A | Video BNC | Invia un segnale video analogico. È possibile collegare la telecamera a un monitor TV tramite questa porta per visualizzare il video analogico. |
| 3 | N/A | Porta di rete | Si collega a un cavo Ethernet standard. |
| 4 | Filo con nastro rosso | Uscita audio | Si collega a un dispositivo audio esterno come un altoparlante. |
| 5 | Filo con nastro bianco | Ingresso audio | Riceve un segnale audio analogico da dispositivi come un microfono. |
| 6 | Filo rosso | Alimentazione AC 24V | Fornisce alimentazione al dispositivo e al riscaldatore. |
| Filo nero | |||
| 7 | N/A | Filo di messa a terra | - |
| 8 | Giallo | RS 485- | Collega un controller Pan Tilt Zoom (PTZ) esterno. |
| Verde | RS 485+ |
Dimensioni del Prodotto
NOTE
Prodotti diversi potrebbero avere cavi multi-testa diversi, si prega di fare riferimento al prodotto reale.
Figura 2-2 Dimensioni (Unità: mm)

PASSAGGI DI INSTALLAZIONE
- Passaggio 1: Contrassegnare i punti in base alle dimensioni della staffa per praticare il foro. Praticare quattro fori da φ8 mm con profondità superiore a 60 mm e inserire i tasselli a espansione nei fori.
Figura 3.1 Dimensioni della Staffa
![Concept Pro - VHSDIR-680EXT-IP - PASSAGGI DI INSTALLAZIONE - Passaggio 1 - Dimensioni della Staffa PASSAGGI DI INSTALLAZIONE - Passaggio 1 - Dimensioni della Staffa]()
- Passaggio 2: Far passare tutti i cavi attraverso il foro passacavo sul lato della staffa, come mostrato nella figura 3-2.
Figura 3.2 Allineamento dei fori delle viti
![Concept Pro - VHSDIR-680EXT-IP - PASSAGGI DI INSTALLAZIONE - Passaggio 2 - Allineamento dei fori delle viti PASSAGGI DI INSTALLAZIONE - Passaggio 2 - Allineamento dei fori delle viti]()
- Passaggio 3: Fissare la telecamera dome ad alta velocità alla staffa, quindi serrare le tre viti, come mostrato nella figura 3-3
Figura 3.3 Fissaggio della staffa e della telecamera dome
![Concept Pro - VHSDIR-680EXT-IP - PASSAGGI DI INSTALLAZIONE - Passaggio 2 - Fissaggio della staffa e della telecamera dome PASSAGGI DI INSTALLAZIONE - Passaggio 2 - Fissaggio della staffa e della telecamera dome]()
- Passaggio 4: Montare la telecamera dome ad alta velocità a parete o a soffitto e serrare completamente le quattro viti sulla staffa.
CONFIGURAZIONE RAPIDA (ES. IE)
ACCESSO
- Passaggio 1: Aprire Internet Explorer, inserire l'indirizzo IP della telecamera IP (valore predefinito: 192.168.0.120) nella barra degli indirizzi e premere Invio. Viene visualizzata la pagina di accesso come mostrato in Figura 4.1.
- Passaggio 2: Inserire il nome utente e la password.
NOTE
Il nome utente predefinito è admin. La password predefinita è admin. Cambiare la password al primo accesso al sistema per garantire la sicurezza del sistema. È possibile cambiare la lingua di visualizzazione del sistema nella pagina di accesso.
Nota:
Alcune versioni firmware potrebbero avere la sicurezza avanzata abilitata. In tal caso, verrà richiesto di creare un nuovo nome utente e una nuova password univoci al primo accesso.
Figura 4.1 Accesso

- Passaggio 3: Fare clic su Login (Accedi), viene visualizzata la pagina principale.
Modifica indirizzo IP
Scegliere Configuration (Configurazione) > Device (Dispositivo) > Local Network (Rete locale); viene visualizzata la pagina Rete locale.
Inserire l'indirizzo IP nella casella Indirizzo IP e fare clic su Apply (Applica) come mostrato nella figura 4-2.
Dopo aver modificato con successo l'indirizzo IP, utilizzare il nuovo indirizzo IP per accedere all'interfaccia web.
Figura 4.2 Rete Locale

Navigazione Video
Per garantire che il video in tempo reale possa essere riprodotto correttamente, è necessario eseguire la seguente operazione al primo accesso al browser web.
- Passaggio 1: Aprire Internet Explorer. Scegliere Tools (Strumenti) > Internet options (Opzioni Internet) > Security (Sicurezza) > Trusted sites (Siti attendibili) > Sites (Siti); nella finestra di dialogo visualizzata, fare clic su Add (Aggiungi), come mostrato nella figura 4-3.
- Passaggio 2: In Internet Explorer, scegliere Tool (Strumenti) > Internet Options (Opzioni Internet) > Security (Sicurezza) > Customer level (Livello personalizzato), e impostare Download unsigned ActiveX control (Scarica controlli ActiveX non firmati) e initialize and script ActiveX controls not marked as safe for scripting (Inizializza e scripta controlli ActiveX non contrassegnati come sicuri per lo scripting) sotto Controlli ActiveX e plug-in su Enable (Abilita), come mostrato nella figura 4-4.
Figura 4.3 Aggiunto un sito attendibile

Figura 4.4 Configurazione del controllo ActiveX e del plug-in

- Passaggio 3: Scaricare e installare il controllo del player come richiesto.
NOTE
Se durante l'installazione del controllo vengono visualizzati suggerimenti di riparazione, ignorare il messaggio e continuare l'installazione; la pagina di accesso verrà visualizzata quando il controllo sarà caricato.
Per visualizzare un video in tempo reale, fare clic su Live Video (Video in diretta). Viene visualizzata la pagina Video in diretta, come mostrato nella figura 4-5.
Figura 4.5 Video in diretta

Audio Bidirezionale
NOTE
Questa sezione non si applica ai modelli di telecamere che non supportano l'audio bidirezionale.
Telecamera PC
Connessione:
- Passaggio 1: Collegare il microfono all'interfaccia di ingresso audio della telecamera.
- Passaggio 2: Collegare l'altoparlante all'interfaccia di uscita audio del PC.
- Passaggio 3: Accedere al Web della telecamera, fare clic su
per attivare.
PC Telecamera
- Passaggio 1: Collegare il microfono all'interfaccia di ingresso audio del PC.
- Passaggio 2: Collegare l'altoparlante all'interfaccia di uscita audio della telecamera.
- Passaggio 3: Accedere al Web della telecamera, fare clic su
per attivare l'audio bidirezionale.
Configurazione Allarme
NOTE
Questa sezione non si applica ai modelli di telecamere che non supportano gli allarmi.
Connessione ingresso allarme e uscita allarme:
- Passaggio 1: Collegare il dispositivo di ingresso allarme ad Alarm IN0 e Alarm COM0 del cavo multi-testa.
- Passaggio 2: Collegare il dispositivo di uscita allarme ad Alarm OUT1 e Alarm COM1 del cavo multi-testa; l'interfaccia di uscita allarme può essere collegata solo a un dispositivo normalmente aperto.
- Passaggio 3: Accedere al Web, scegliere Configuration (Configurazione) > Alarm (Allarme) > I/O Alarm (Allarme I/O), impostare i parametri come mostrato nella figura 4-6.
- Passaggio 4: Scegliere Configuration (Configurazione) > Alarm (Allarme) > I/O Alarm Linkage (Collegamento Allarme I/O), abilitare l'Allarme I/O e impostare i parametri di Schedule Setting (Impostazione pianificazione).
Figura 4.6 Allarme

DICHIARAZIONE SOSTANZE PERICOLOSE
| Componente | Sostanza o Elemento Pericoloso | |||||
| Plumbum (Pb) | Mercury (Hg) | Cadmium (Cd) | Hevalent Chrpmium (Cr6+) | Polybrominated Biphenyls (PBB) | Polybrominate Diphenyl Ethe (PBDE) | |
| Parte strutturale | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
| Modulo scheda/circuito | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
| Connettore cavo | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
| Accessori | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
NOTA:
| ||||||
