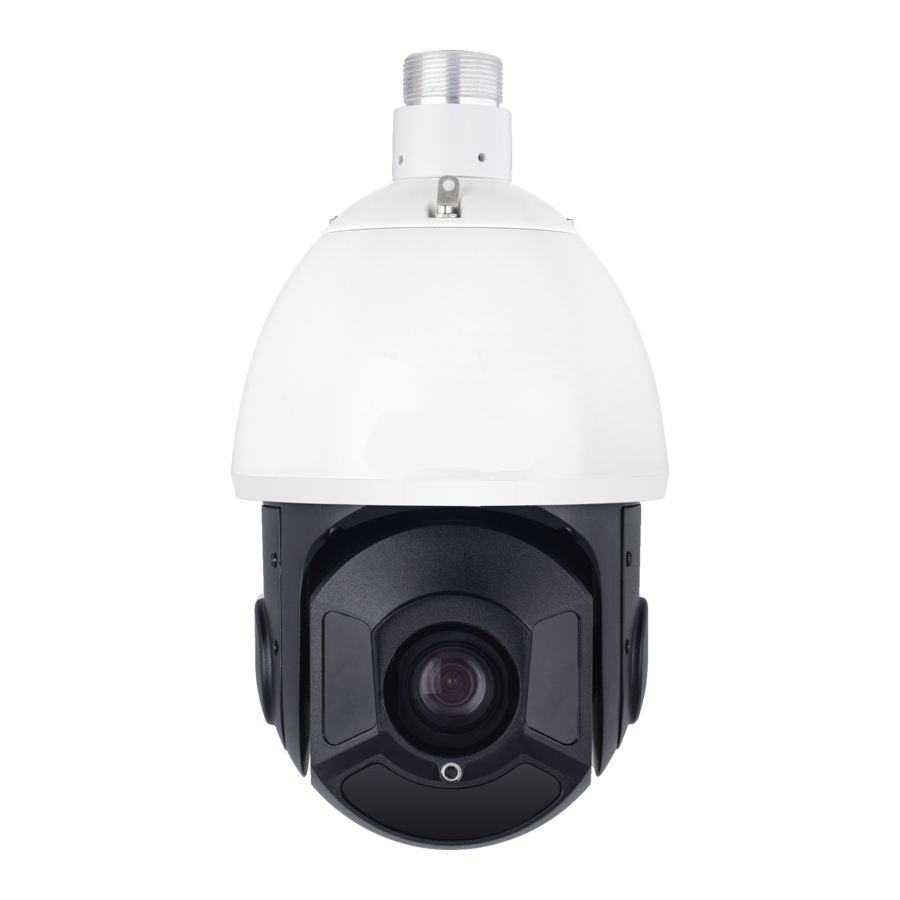

Concept Pro VHSDIR-680EXT-IP - Guia de Configuração Rápida da Cúpula IP de Alta Velocidade

PRECAUÇÕES
Certifique-se de rever e compreender totalmente este documento antes de utilizar este dispositivo e observe rigorosamente as regras contidas neste documento ao utilizar este dispositivo. Se instalar este dispositivo em locais públicos, forneça uma notificação como "Entrou numa área de vigilância eletrónica" num local claramente visível. A utilização incorreta de produtos elétricos pode causar incêndios e ferimentos graves.
Alerta-o para perigos moderados que, se não forem evitados, podem causar ferimentos ligeiros ou moderados.
Alerta-o para riscos, cuja negligência pode causar danos ao dispositivo, perda de dados, deterioração do desempenho do dispositivo ou resultados imprevisíveis.
NOTAS
Fornece informações adicionais.
- Observe rigorosamente os requisitos de instalação ao instalar o dispositivo. O fabricante não se responsabiliza por danos no dispositivo causados pelo não cumprimento destes requisitos por parte dos utilizadores.
- Cumpra rigorosamente as normas de segurança elétrica locais e utilize adaptadores de energia que estejam marcados com a norma LPS ao instalar e utilizar este dispositivo. Caso contrário, este dispositivo pode ser danificado.
- Utilize os acessórios fornecidos com este dispositivo. A tensão deve cumprir os requisitos de tensão de entrada para este dispositivo.
- Se este dispositivo for instalado em locais com tensão instável, ligue este dispositivo à terra para descarregar alta energia, como picos elétricos, a fim de evitar que a fonte de alimentação se queime.
- Quando este dispositivo estiver em uso, certifique-se de que não entra água ou qualquer líquido no dispositivo. Se água ou líquido entrar inesperadamente no dispositivo, desligue imediatamente o dispositivo e desconecte todos os cabos (como cabos de alimentação e cabos de rede) deste dispositivo.
- Não foque luz forte (como lâmpadas acesas ou luz solar) neste dispositivo. Caso contrário, a vida útil do sensor de imagem pode ser encurtada.
- Se este dispositivo for instalado em locais onde ocorrem frequentemente trovões e relâmpagos, ligue o dispositivo à terra nas proximidades para descarregar alta energia, como raios, a fim de evitar danos ao dispositivo.
- Evite cargas pesadas, vibrações intensas e imersão para evitar danos durante o transporte e armazenamento. A garantia não cobre quaisquer danos ao dispositivo causados durante a embalagem secundária e o transporte após a abertura da embalagem original.
- Proteja este dispositivo de quedas e impactos intensos, mantenha o dispositivo longe de interferências de campos magnéticos e não instale o dispositivo em locais com superfícies vibratórias ou sujeitas a choques.
- Limpe o dispositivo com um pano macio e seco. Para sujidade persistente, mergulhe o pano num produto de limpeza ligeiramente neutro, limpe suavemente a sujidade com o pano e, em seguida, seque o dispositivo.
- Não obstrua a abertura de ventilação. Siga as instruções de instalação fornecidas neste documento ao instalar o dispositivo.
- Mantenha o dispositivo longe de fontes de calor, como radiadores, aquecedores elétricos ou outros equipamentos de aquecimento.
- Mantenha o dispositivo longe de locais húmidos, poeirentos, extremamente quentes ou frios, ou locais com forte radiação elétrica.
- Se o dispositivo for instalado ao ar livre, tome medidas de proteção contra insetos e humidade para evitar a corrosão da placa de circuito que pode afetar a monitorização.
- Retire a ficha de alimentação se o dispositivo estiver inativo por um longo período de tempo.
Antes de desembalar, verifique se o autocolante frágil está danificado. Se o autocolante frágil estiver danificado, contacte os serviços de apoio ao cliente ou o pessoal de vendas. O fabricante não se responsabiliza por quaisquer danos artificiais no autocolante frágil.
ANÚNCIO ESPECIAL
- Todos os produtos completos vendidos pelo fabricante são entregues juntamente com placas de identificação e acessórios após uma inspeção rigorosa. O fabricante não se responsabiliza por produtos falsificados.
- O fabricante atualizará este manual de acordo com a melhoria ou alterações da função do produto e atualizará regularmente o software e o hardware descritos neste manual. As informações atualizadas podem ser adicionadas a novas versões deste manual sem aviso prévio.
- Este manual pode conter erros de impressão, informações técnicas imprecisas ou descrições de funções e operações do produto que são ligeiramente inconsistentes com o produto real.
- Este manual é apenas para referência e não garante que as informações sejam totalmente consistentes com o produto real. Para consistência, consulte o produto real.
NOTAS
Para mais informações, consulte a USB incluída e o site.
EXAME DO PRODUTO
Abra a embalagem, verifique a aparência do produto para detetar quaisquer danos óbvios e confirme se o item para t 1-1 é consistente.
Tabela 1-1 Lista de embalagem
| Componente | Quantidade | Observação |
| Câmara Dome de Alta Velocidade | 1 | |
| Guia de Configuração Rápida | 1 | |
| USB | 1 | |
| Chave Hexagonal N.º 4 | 1 | |
| Chave de Fendas com Fenda | 1 | |
| Bloco de Terminais | 2 | |
| Um Par de Luvas | 1 | |
| Adaptador de Energia | 1 | |
| Suporte de Montagem na Parede | 1 | Opcional |
| Conector de Suporte | 2 | Opcional |
| Parafuso Hexagonal Inoxidável M5 x 12mm | 4 |
ESTRUTURA DO DISPOSITIVO
Portas do Dispositivo
NOTAS
Diferentes produtos podem ter diferentes cabos multi-cabeça, consulte o produto real.
Figura 2.1 Cabo Multi-cabeça

Diferentes produtos podem ter diferentes cabos multi-cabeça, consulte o produto real.
Tabela 2.1 Descrição do cabo multi-cabeça
| ID | Núcleo | Função | Descrição |
| 1 | Castanho | Canal 1 de saída de alarme | Canais de entrada e saída de alarme. |
| Castanho/ Preto | Terminal comum do canal 1 de saída de alarme | ||
| Vermelho | Canal 2 de saída de alarme | ||
| Vermelho/ Preto | Terminal comum do canal 1 de saída de alarme | ||
| Laranja | Canal 1 de entrada de alarme | ||
| Laranja/ Preto | Canal 2 de entrada de alarme | ||
| Amarelo | Canal 3 de entrada de alarme | ||
| Amarelo/ Preto | Canal 4 de entrada de alarme | ||
| Verde | Canal 5 de entrada de alarme |
Tabela 2.1 Descrição do cabo multi-cabeça (continuação)
| ID | Núcleo | Função | Descrição |
| | Verde/ Preto | Canal 6 de entrada de alarme | |
| Azul | Canal 7 de entrada de alarme | ||
| Azul/ Preto | Terminal comum de entrada de alarme | ||
| 2 | N/A | Vídeo BNC | Envia um sinal de vídeo analógico. Pode ligar a câmara a um monitor de TV através desta porta para visualizar o vídeo analógico. |
| 3 | N/A | Porta de rede | Liga-se a um cabo Ethernet padrão. |
| 4 | Núcleo com fita vermelha | Saída de áudio | Liga-se a um dispositivo de áudio externo, como um altifalante. |
| 5 | Núcleo com fita branca | Entrada de áudio | Recebe um sinal de áudio analógico de dispositivos como um microfone |
| 6 | Núcleo vermelho | Fonte de alimentação AC 24V | Fornece energia para o dispositivo e o aquecedor. |
| Núcleo preto | |||
| 7 | N/A | Fio de ligação à terra | - |
| 8 | Amarelo | RS 485- | Liga um controlador Pan Tilt Zoom (PTZ) externo. |
| Verde | RS 485+ |
Dimensões do Produto
NOTAS
Diferentes produtos podem ter diferentes cabos multi-cabeça, consulte o produto real.
Figura 2-2 Dimensões (Unidade: mm)

PASSOS DE INSTALAÇÃO
- Passo 1: Faça marcas com base nas dimensões do suporte para perfurar o orifício. Faça quatro orifícios de φ8 com mais de 60 mm de profundidade e introduza os botões de plástico de expansão nos orifícios.
Figura 3.1 Dimensões do Suporte
![Concept Pro - VHSDIR-680EXT-IP - PASSOS DE INSTALAÇÃO - Passo 1 - Dimensões do Suporte PASSOS DE INSTALAÇÃO - Passo 1 - Dimensões do Suporte]()
- Passo 2: Passe todos os cabos pelo orifício do cabo na lateral do suporte, conforme mostrado na figura 3-2.
Figura 3.2 Alinhamento dos orifícios dos parafusos
![Concept Pro - VHSDIR-680EXT-IP - PASSOS DE INSTALAÇÃO - Passo 2 - Alinhamento dos orifícios dos parafusos PASSOS DE INSTALAÇÃO - Passo 2 - Alinhamento dos orifícios dos parafusos]()
- Passo 3: Fixe a cúpula de alta velocidade ao suporte e aperte os três parafusos, conforme mostrado na figura 3-3
Figura 3.3 Fixação do suporte e da cúpula
![Concept Pro - VHSDIR-680EXT-IP - PASSOS DE INSTALAÇÃO - Passo 2 - Fixação do suporte e da cúpula PASSOS DE INSTALAÇÃO - Passo 2 - Fixação do suporte e da cúpula]()
- Passo 4: Monte a cúpula de alta velocidade na parede ou no teto e aperte completamente os quatro parafusos no suporte.
CONFIGURAÇÃO RÁPIDA (P.EX. IE)
LOGIN
- Passo 1: Abra o Internet Explorer, introduza o endereço IP da câmara IP (valor predefinido: 192.168.0.120) na caixa de endereço e prima Enter. A página de login é exibida conforme mostrado na Figura 4.1.
- Passo 2: Introduza o nome de utilizador e a palavra-passe.
NOTAS
O nome de utilizador predefinido é admin. A palavra-passe predefinida é admin. Altere a palavra-passe quando iniciar sessão no sistema pela primeira vez para garantir a segurança do sistema. Pode alterar o idioma de exibição do sistema na página de login.
Nota:
Algumas versões de firmware podem ter a segurança aprimorada ativada. Nesse caso, ser-lhe-á solicitado que crie um novo nome de utilizador e palavra-passe exclusivos no primeiro login.
Figura 4.1 Login

- Passo 3: Clique em Login (Iniciar sessão), a página principal é exibida.
Modificar endereço IP
Escolha Configuration (Configuração) > Device (Dispositivo) > Local Network (Rede local), a página Local Network (Rede local) é exibida.
Introduza o endereço IP na caixa IP Address (Endereço IP) e clique em Apply (Aplicar), conforme mostrado na figura 4-2.
Após modificar com sucesso o endereço IP, utilize o novo endereço IP para iniciar sessão na interface web.
Figura 4.2 Rede Local

Navegar no Vídeo
Para garantir que o vídeo em tempo real pode ser reproduzido corretamente, deve realizar a seguinte operação quando iniciar sessão no navegador web pela primeira vez.
- Passo 1: Abra o Internet Explorer. Escolha Tools (Ferramentas) > Internet options (Opções da Internet) > Security (Segurança) > Trusted sites (Sites confiáveis) > Sites, na caixa de diálogo de exibição, clique em Add (Adicionar), conforme mostrado na figura 4-3.
- Passo 2: No Internet Explorer, escolha Tool (Ferramenta) > Internet Options (Opções da Internet) > Security (Segurança) > Customer level (Nível do cliente) e defina Download unsigned ActiveX control (Descarregar controlo ActiveX não assinado) e initialize and script ActiveX controls not marked as safe for scripting (inicializar e criar script de controlos ActiveX não marcados como seguros para scripting) em ActiveX controls and plug-ins (Controlos ActiveX e plug-ins) para Enable (Ativar), conforme mostrado na figura 4-4.
Figura 4.3 Adicionado um site confiável

Figura 4.4 Configuração do controlo ActiveX e do plug-in

- Passo 3: Descarregue e instale o controlo do leitor conforme solicitado.
NOTAS
Se as dicas de reparação forem exibidas ao instalar o controlo, ignore a mensagem e continue a instalação, a página de login é exibida quando o controlo é carregado.
Para navegar num vídeo em tempo real, clique em Live Video (Vídeo em direto). A página Live Video (Vídeo em direto) é exibida, conforme mostrado na figura 4-5.
Figura 4.5 Vídeo em Direto

Áudio Bidirecional
NOTAS
Esta secção não se aplica a modelos de câmara que não suportam áudio bidirecional.
Câmara PC
Ligação:
- Passo 1: Ligue o microfone à interface de entrada de áudio da câmara.
- Passo 2: Ligue o altifalante à interface de saída de áudio do PC.
- Passo 3: Inicie sessão na Web da câmara, clique em
para ligar.
Câmara PC
- Passo 1: Ligue o microfone à interface de entrada de áudio do PC.
- Passo 2: Ligue o altifalante à interface de saída de áudio da câmara.
- Passo 3: Inicie sessão na Web da câmara, clique em
para ligar o áudio bidirecional.
Configuração do Alarme
NOTAS
Esta secção não se aplica a modelos de câmara que não suportam alarmes.
Ligação de entrada de alarme e saída de alarme:
- Passo 1: Ligue o dispositivo de entrada de alarme ao Alarm IN0 e ao Alarm COM0 do cabo multi-cabeças.
- Passo 2: Ligue o dispositivo de saída de alarme ao Alarm OUT1 e ao Alarm COM1 do cabo multi-cabeças, a interface de saída de alarme só pode ligar-se ao dispositivo normalmente aberto.
- Passo 3: Inicie sessão na Web, escolha Configuration (Configuração) > Alarm (Alarme) > I/O Alarm (Alarme de E/S), defina os parâmetros conforme mostrado na figura 4-6.
- Passo 4: Escolha Configuration (Configuração) > Alarm (Alarme) > I/O Alarm Linkage (Ligação de Alarme de E/S), ative o I/O Alarm (Alarme de E/S) e defina os parâmetros de Schedule Setting (Definição de Agendamento).
Figura 4.6 Alarme

DECLARAÇÃO DE SUBSTÂNCIAS PERIGOSAS
| Componente | Substância ou Elemento Perigoso | |||||
| Plumbum (Pb) | Mercúrio (Hg) | Cádmio (Cd) | Crómio Hexavalente (Cr6+) | Bifenilos Polibromados (PBB) | Éter Difenil Polibromado (PBDE) | |
| Parte estrutural | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
| Módulo de placa/circuito | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
| Conector de cabo | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
| Acessórios | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
NOTA:
| ||||||
