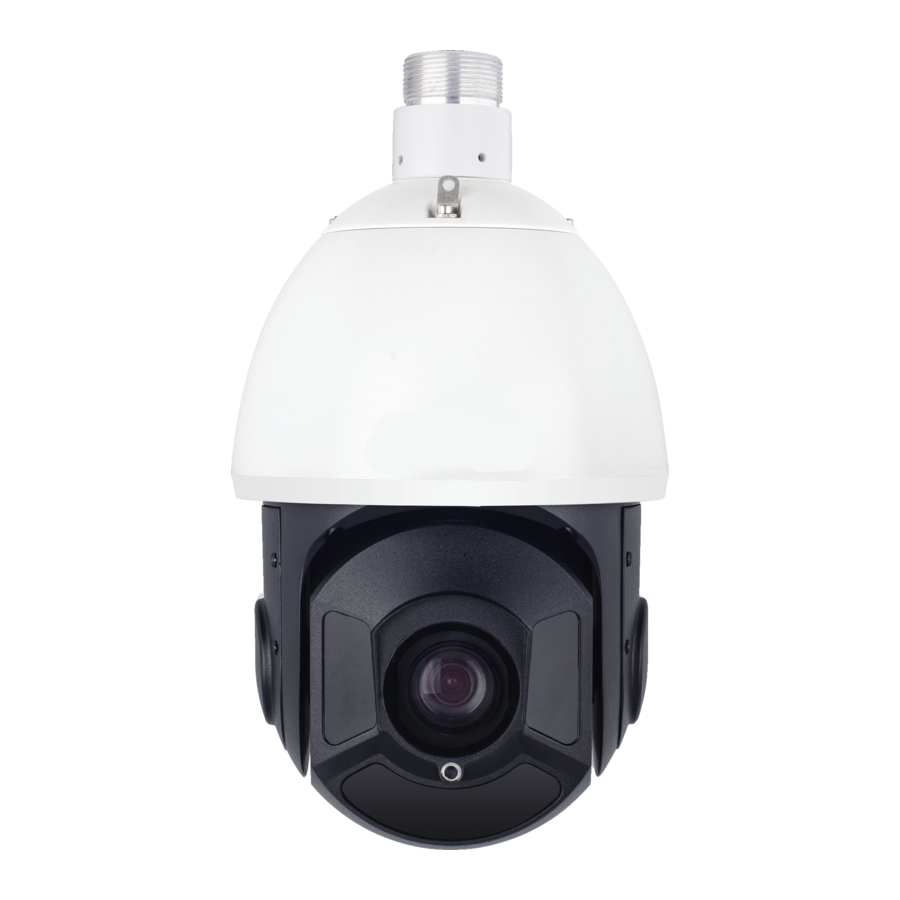

Concept Pro VHSDIR-680EXT-IP - Stručná príručka na nastavenie IP High-Speed Dome

Obsah

1 BEZPEČNOSTNÉ OPATRENIA
2 ŠPECIÁLNE OZNÁMENIE
3 KONTROLA PRODUKTU
4 ŠTRUKTÚRA ZARIADENIA
- 4.1 Porty zariadenia
- 4.2 Rozmery produktu
5 KROKY INŠTALÁCIE
6 RÝCHLA KONFIGURÁCIA (NAPR. IE)
7 VYHLÁSENIE O NEBEZPEČNÝCH LÁTKACH
8 Stiahnuť návod
9 V iných jazykoch

BEZPEČNOSTNÉ OPATRENIA

Pred použitím tohto zariadenia si pozorne prečítajte a plne porozumejte tomuto dokumentu a pri používaní tohto zariadenia prísne dodržiavajte pravidlá uvedené v tomto dokumente. Ak inštalujete toto zariadenie na verejných miestach, umiestnite na dobre viditeľnom mieste upozornenie, napríklad "Vstúpili ste do priestoru elektronického sledovania". Nesprávne používanie elektrických produktov môže spôsobiť požiar a vážne zranenia.

Upozorňuje na mierne nebezpečenstvá, ktoré, ak sa im nevyhnete, môžu spôsobiť menšie alebo stredne závažné zranenia.

Upozorňuje na riziká, ktorých zanedbanie môže spôsobiť poškodenie zariadenia, stratu dát, zhoršenie výkonu zariadenia alebo nepredvídateľné výsledky.

POZNÁMKY
Poskytuje dodatočné informácie.

Pri inštalácii zariadenia prísne dodržiavajte požiadavky na inštaláciu. Výrobca nenesie zodpovednosť za poškodenie zariadenia spôsobené nedodržiavaním týchto požiadaviek používateľmi.
Prísne dodržiavajte miestne normy elektrickej bezpečnosti a pri inštalácii a používaní tohto zariadenia používajte napájacie adaptéry, ktoré sú označené normou LPS. V opačnom prípade sa toto zariadenie môže poškodiť.
Používajte príslušenstvo dodané s týmto zariadením. Napätie musí spĺňať požiadavky na vstupné napätie pre toto zariadenie.
Ak je toto zariadenie inštalované na miestach s nestabilným napätím, uzemnite toto zariadenie, aby ste vybili vysokú energiu, ako sú elektrické rázy, aby ste predišli vyhoreniu napájacieho zdroja.
Keď sa toto zariadenie používa, uistite sa, že do zariadenia nevnikne voda ani žiadna iná kvapalina. Ak do zariadenia neočakávane vnikne voda alebo kvapalina, okamžite vypnite zariadenie a odpojte od neho všetky káble (ako sú napájacie káble a sieťové káble).
Nezameriavajte na toto zariadenie silné svetlo (ako sú rozsvietené žiarovky alebo slnečné svetlo). V opačnom prípade sa môže skrátiť životnosť obrazového snímača.
Ak je toto zariadenie inštalované na miestach, kde sa často vyskytuje hrom a blesky, uzemnite zariadenie v blízkosti, aby ste vybili vysokú energiu, ako sú údery blesku, aby ste predišli poškodeniu zariadenia.

Zabráňte veľkému zaťaženiu, intenzívnym otrasom a namočeniu, aby ste predišli poškodeniu počas prepravy a skladovania. Záruka sa nevzťahuje na žiadne poškodenie zariadenia, ktoré je spôsobené počas sekundárneho balenia a prepravy po otvorení pôvodného obalu.
Chráňte toto zariadenie pred pádmi a intenzívnymi nárazmi, držte zariadenie mimo dosahu rušenia magnetického poľa a neinštalujte zariadenie na miestach s trasúcimi sa povrchmi alebo vystavenými otrasom.
Čistite zariadenie mäkkou, suchou handričkou. V prípade odolných nečistôt namočte handričku do mierne neutrálneho čistiaceho prostriedku, jemne utrite nečistoty handričkou a potom zariadenie osušte.
Neupchávajte vetrací otvor. Pri inštalácii zariadenia postupujte podľa pokynov na inštaláciu uvedených v tomto dokumente.
Držte zariadenie mimo dosahu zdrojov tepla, ako sú radiátory, elektrické ohrievače alebo iné tepelné zariadenia.
Držte zariadenie mimo dosahu vlhkých, prašných, extrémne horúcich alebo studených miest alebo miest so silným elektrickým žiarením.
Ak je zariadenie inštalované vonku, prijmite opatrenia proti hmyzu a vlhkosti, aby ste predišli korózii dosky plošných spojov, ktorá môže ovplyvniť monitorovanie.
Ak zariadenie dlhší čas nepoužívate, odpojte ho od napájania.

Pred vybalením skontrolujte, či nie je poškodená krehká nálepka. Ak je krehká nálepka poškodená, kontaktujte zákaznícky servis alebo predajný personál. Výrobca nenesie zodpovednosť za žiadne umelé poškodenie krehkej nálepky.

ŠPECIÁLNE OZNÁMENIE

Všetky kompletné produkty predávané výrobcom sú dodávané spolu s typovými štítkami a príslušenstvom po prísnej kontrole. Výrobca nenesie zodpovednosť za falšované produkty.
Výrobca bude aktualizovať tento manuál podľa vylepšenia alebo zmien funkcií produktu a pravidelne aktualizovať softvér a hardvér popísaný v tomto manuáli. Aktualizované informácie môžu byť pridané do nových verzií tohto manuálu bez predchádzajúceho upozornenia.
Tento manuál môže obsahovať tlačové chyby, nepresné technické informácie alebo popisy funkcií a prevádzky produktu, ktoré sú mierne nekonzistentné so skutočným produktom.
Tento manuál slúži len na referenčné účely a nezaručuje, že informácie sú úplne konzistentné so skutočným produktom. Pre konzistentnosť sa riaďte skutočným produktom.

POZNÁMKY
Pre viac informácií si pozrite priložený USB a webovú stránku.

KONTROLA PRODUKTU

Otvorte balenie, skontrolujte vzhľad produktu, či nie je zjavne poškodený, a potvrďte, či je položka pre t 1-1 konzistentná.

Tabuľka 1-1 Baliaci zoznam

Komponent	Množstvo	Poznámka
High Speed Dome Camera (Vysokorýchlostná kupolová kamera)	1
Quick Setup Guide (Stručná príručka na nastavenie)	1
USB	1
No.4 Hex Wrench (Šesťhranný kľúč č. 4)	1
Slotted Screwdriver (Skrutkovač s plochou hlavou)	1
Terminal Block (Svorkovnica)	2
A Pair of gloves (Pár rukavíc)	1
Power Adapter (Napájací adaptér)	1
Wall Mount Bracket (Nástenný držiak)	1	Voliteľné
Bracket Connector (Konektor držiaka)	2	Voliteľné
Stainless hexagon screw M5 x 12mm (Nerezová šesťhranná skrutka M5 x 12 mm)	4

ŠTRUKTÚRA ZARIADENIA

Porty zariadenia

POZNÁMKY
Rôzne produkty môžu mať rôzne viacúčelové káble, pozrite si skutočný produkt.

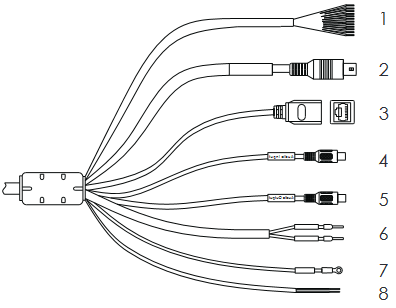

Obrázok 2.1 Viacúčelový kábel

Rôzne produkty môžu mať rôzne viacúčelové káble, pozrite si skutočný produkt.

Tabuľka 2.1 Popis viacúčelového kábla

ID	Jadro	Funkcia	Popis
1	Hnedá	Alarm output channel 1 (Výstupný kanál alarmu 1)	Alarm input and alarm (Vstup alarmu a alarm) output channels (výstupné kanály).
	Hnedá/ Čierna	Alarm output channel 1 common terminal (Spoločný terminál výstupného kanála alarmu 1)
	Červená	Alarm output channel 2 (Výstupný kanál alarmu 2)
	Červená/ Čierna	Alarm output channel 1 common terminal (Spoločný terminál výstupného kanála alarmu 1)
	Oranžová	Alarm input channel 1 (Vstupný kanál alarmu 1)
	Oranžová/ Čierna	Alarm input channel 2 (Vstupný kanál alarmu 2)
	Žltá	Alarm input channel 3 (Vstupný kanál alarmu 3)
	Žltá/ Čierna	Alarm input channel 4 (Vstupný kanál alarmu 4)
	Zelená	Alarm input channel 5 (Vstupný kanál alarmu 5)

Tabuľka 2.1 Popis viacúčelového kábla pokračovanie

ID	Jadro	Funkcia	Popis
	Zelená/ Čierna	Alarm input channel 6 (Vstupný kanál alarmu 6)
	Modrá	Alarm input channel 7 (Vstupný kanál alarmu 7)
	Modrá/ Čierna	Alarm input channel common terminal (Spoločný terminál vstupného kanála alarmu)
2	N/A	BNC Video	Sends an analog video signal. You can connect the camera to a TV monitor through this port to view the analog video. (Odosiela analógový video signál. Kameru môžete pripojiť k televíznemu monitoru cez tento port na zobrazenie analógového videa.)
3	N/A	Network port (Sieťový port)	Connects to a standard Ethernet cable. (Pripojí sa k štandardnému ethernetovému káblu.)
4	Red taped core (Červené páskované jadro)	Audio output (Audio výstup)	Connects to an externalaudio device such as a speaker. (Pripojí sa k externému audio zariadeniu, ako je reproduktor.)
5	White taped core (Biele páskované jadro)	Audio input (Audio vstup)	Receives an analog audio signal from devices such as a microphone (Prijíma analógový audio signál zo zariadení, ako je mikrofón)
6	Red core (Červené jadro)	AC 24V power supply (Napájanie AC 24V)	Supply power for device and heater. (Zabezpečuje napájanie zariadenia a ohrievača.)
6	Black core (Čierne jadro)	AC 24V power supply (Napájanie AC 24V)
7	N/A	Grounding wire (Uzemňovací vodič)	-
8	Žltá	RS 485-	Connects an external Pan Tilt Zoom (PTZ controller). (Pripojí externý ovládač Pan Tilt Zoom (PTZ).)
8	Zelená	RS 485+

Rozmery produktu

POZNÁMKY
Rôzne produkty môžu mať rôzne viacúčelové káble, pozrite si skutočný produkt.

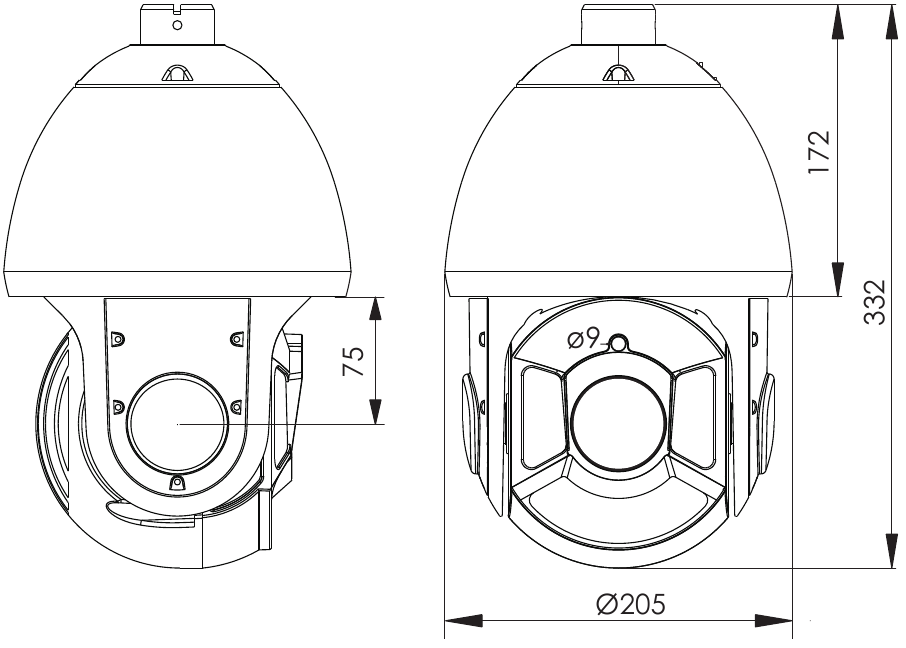

Obrázok 2-2 Rozmery (Jednotka: mm)

KROKY INŠTALÁCIE

Krok 1: Prosím, urobte značky na základe rozmerov držiaka pre vŕtanie otvoru. Vyvŕtajte štyri otvory φ8 s hĺbkou viac ako 60 mm a zatlačte plastové gombíky do otvorov.

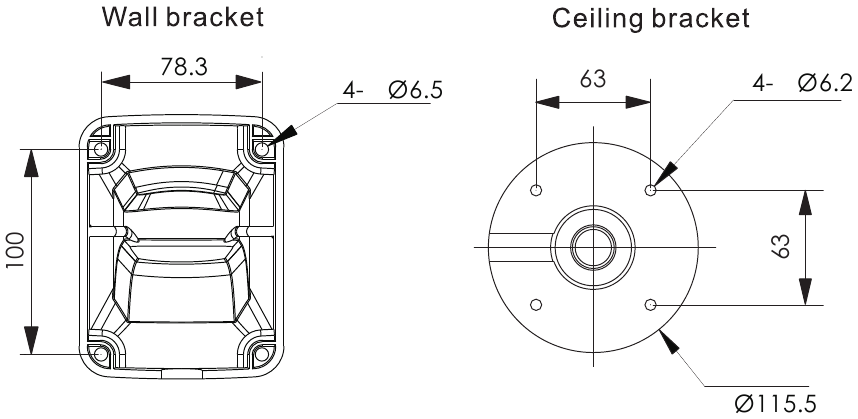

Obrázok 3.1 Rozmery držiaka
Krok 2: Prevlečte všetky káble cez otvor pre káble na boku držiaka, ako je znázornené na obrázku 3-2.

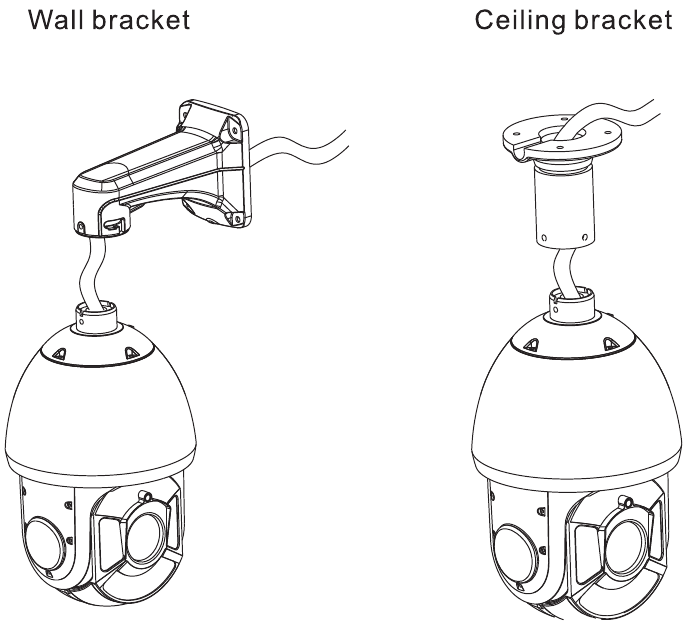

Obrázok 3.2 Zarovnanie otvorov pre skrutky
Krok 3: Pripevnite vysokorýchlostnú kupolu k držiaku a utiahnite tri skrutky, ako je znázornené na obrázku 3-3

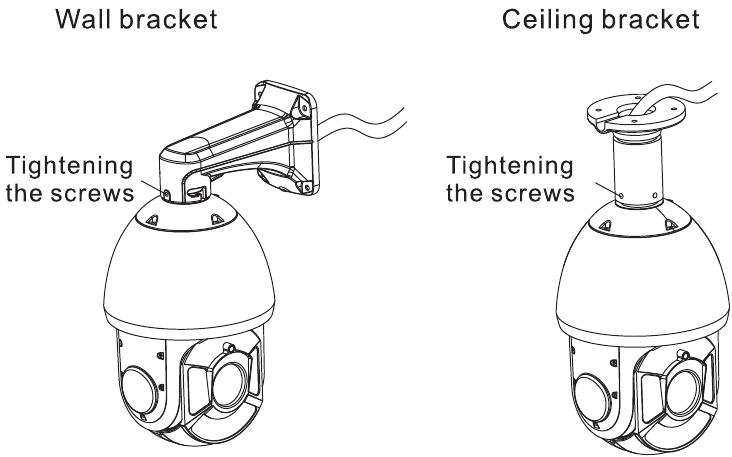

Obrázok 3.3 Upevnenie držiaka a kupoly
Krok 4: Namontujte vysokorýchlostnú kupolu na stenu alebo strop a úplne utiahnite štyri skrutky na držiaku.

RÝCHLA KONFIGURÁCIA (NAPR. IE)

Krok 1: Otvorte Internet Explorer, zadajte IP adresu IP kamery (predvolená hodnota: 192.168.0.120) do panela s adresou a stlačte Enter. Prihlasovacia stránka sa zobrazí, ako je znázornené na obrázku 4.1.
Krok 2: Zadajte používateľské meno a heslo.

POZNÁMKY
Predvolené používateľské meno je admin. Predvolené heslo je admin. Zmeňte heslo pri prvom prihlásení do systému, aby ste zaistili bezpečnosť systému . Môžete zmeniť jazyk zobrazenia systému na prihlasovacej stránke.

Poznámka:
Niektoré verzie firmvéru môžu mať povolené rozšírené zabezpečenie. Ak áno, budete vyzvaní na vytvorenie nového jedinečného používateľského mena a hesla pri prvom prihlásení.

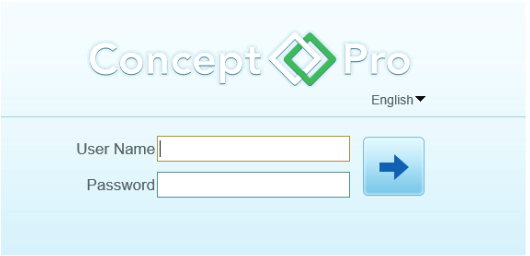

Obrázok 4.1 Prihlásenie

Krok 3: Kliknite na Login (Prihlásiť sa), zobrazí sa hlavná stránka.

Zmena IP adresy

Vyberte Configuration (Konfigurácia) > Device (Zariadenie) > Local Network (Lokálna sieť), zobrazí sa stránka Local Network (Lokálna sieť).

Zadajte IP adresu do poľa IP Address (IP adresa) a kliknite na Apply (Použiť), ako je znázornené na obrázku 4-2.

Po úspešnej zmene IP adresy použite novú IP adresu na prihlásenie do webového rozhrania.

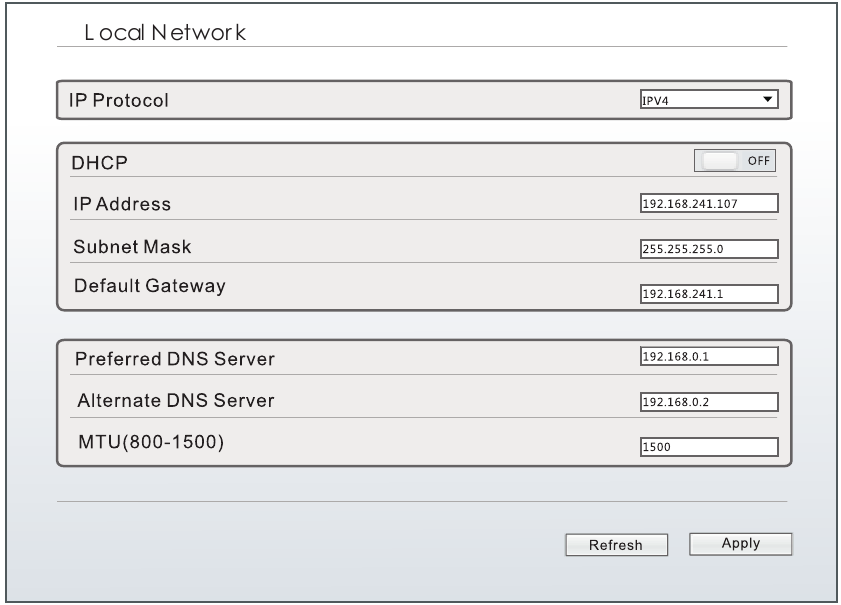

Obrázok 4.2 Lokálna sieť

Prezeranie videa

Aby sa zabezpečilo správne prehrávanie videa v reálnom čase, musíte vykonať nasledujúcu operáciu, keď sa prihlásite do webového prehliadača prvýkrát.

Krok 1: Otvorte Internet Explorer. Vyberte Tools (Nástroje) > Internet options (Možnosti internetu) > Security (Zabezpečenie) > Trusted sites (Dôveryhodné lokality) > Sites (Lokality), v zobrazenom dialógovom okne kliknite na Add (Pridať), ako je znázornené na obrázku 4-3.
Krok 2: V Internet Exploreri vyberte Tool (Nástroj) > Internet Options (Možnosti internetu) > Security (Zabezpečenie) > Customer level (Vlastná úroveň) a nastavte Download unsigned ActiveX control (Stiahnuť nepodpísaný ovládací prvok ActiveX) a initialize and script ActiveX controls not marked as safe for scripting (inicializovať a spúšťať skripty ovládacích prvkov ActiveX, ktoré nie sú označené ako bezpečné pre skriptovanie) v časti ActiveX controls and plug-ins (Ovládacie prvky ActiveX a zásuvné moduly) na Enable (Povoliť), ako je znázornené na obrázku 4-4.

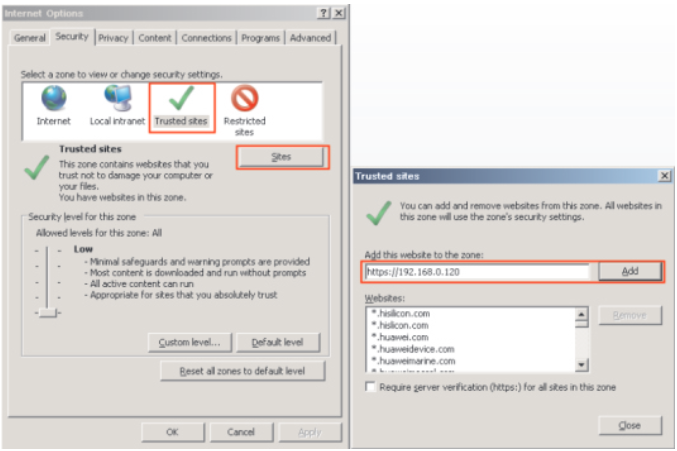

Obrázok 4.3 Pridaná dôveryhodná lokalita

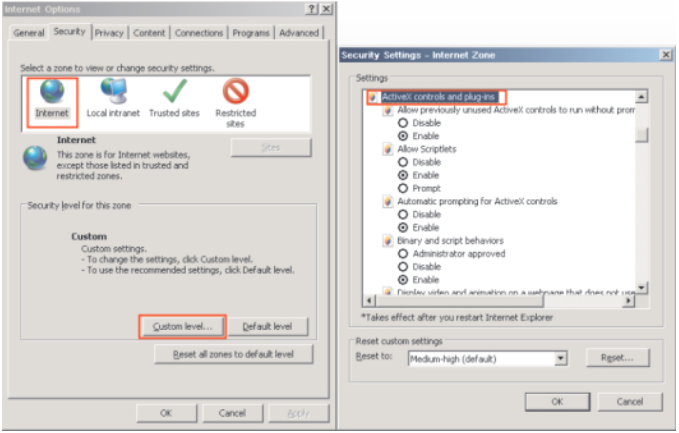

Obrázok 4.4 Konfigurácia ovládacieho prvku ActiveX a zásuvného modulu

Krok 3: Stiahnite a nainštalujte ovládací prvok prehrávača podľa pokynov.

POZNÁMKY
Ak sa pri inštalácii ovládacieho prvku zobrazia tipy na opravu, ignorujte výzvu a pokračujte v inštalácii, pri načítaní ovládacieho prvku sa zobrazí prihlasovacia stránka.

Ak chcete prezerať video v reálnom čase, kliknite na Live Video (Živé video). Zobrazí sa stránka Live Video (Živé video), ako je znázornené na obrázku 4-5.

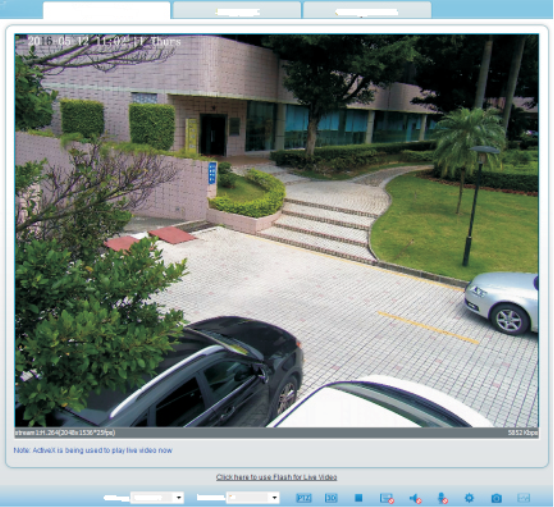

Obrázok 4.5 Živé video

Obojsmerný zvuk

POZNÁMKY
Táto sekcia sa nevzťahuje na modely kamier , ktoré nepodporujú obojsmerný zvuk.

Kamera PC

Pripojenie:

Krok 1: Pripojte mikrofón k audio vstupnému rozhraniu kamery.
Krok 2: Pripojte reproduktor k audio výstupnému rozhraniu PC.
Krok 3: Prihláste sa do Web kamery, kliknite na na zapnutie.

PC Kamera

Krok 1: Pripojte mikrofón k audio vstupnému rozhraniu PC.
Krok 2: Pripojte reproduktor k audio výstupnému rozhraniu kamery.
Krok 3: Prihláste sa do Web kamery, kliknite na na zapnutie obojsmerného zvuku.

Konfigurácia alarmu

POZNÁMKY
Táto sekcia sa nevzťahuje na modely kamier , ktoré nepodporujú alarmy.

Pripojenie alarmového vstupu a alarmového výstupu:

Krok 1: Pripojte zariadenie alarmového vstupu k Alarm IN0 a Alarm COM0 viacúčelového kábla.
Krok 2: Pripojte zariadenie alarmového výstupu k Alarm OUT1 a Alarm COM1 viacúčelového kábla, rozhranie alarmového výstupu sa môže pripojiť iba k normálnemu otvorenému zariadeniu.
Krok 3: Prihláste sa do Web, Vyberte Configuration (Konfigurácia) > Alarm > I/O Alarm, nastavte parametre, ako je znázornené na obrázku 4-6.
Krok 4: Vyberte Configuration (Konfigurácia) > Alarm > I/O Alarm Linkage, povoľte I/O Alarm a nastavte parametre Schedule Setting (Nastavenie plánu).

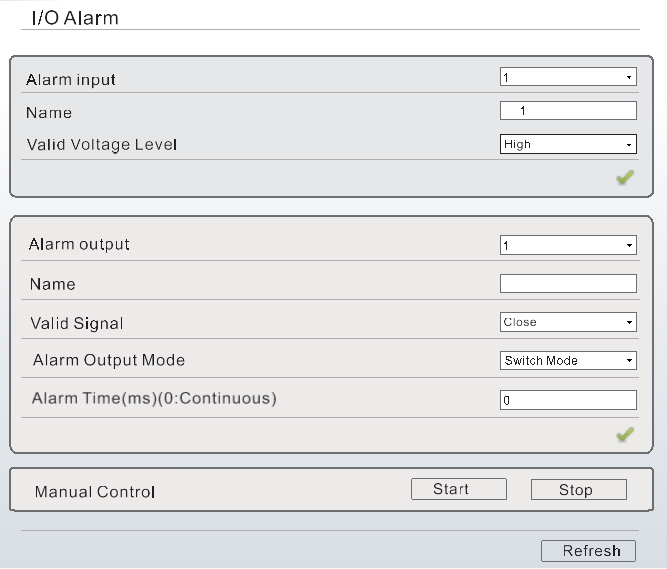

Obrázok 4.6 Alarm
