Nice EraOne ON1E, ON2E, ON4E, ON9E - Трансмиттерлер нұсқаулығы

ӨНІМ СИПАТТАМАСЫ ЖӘНЕ МАҚСАТЫ

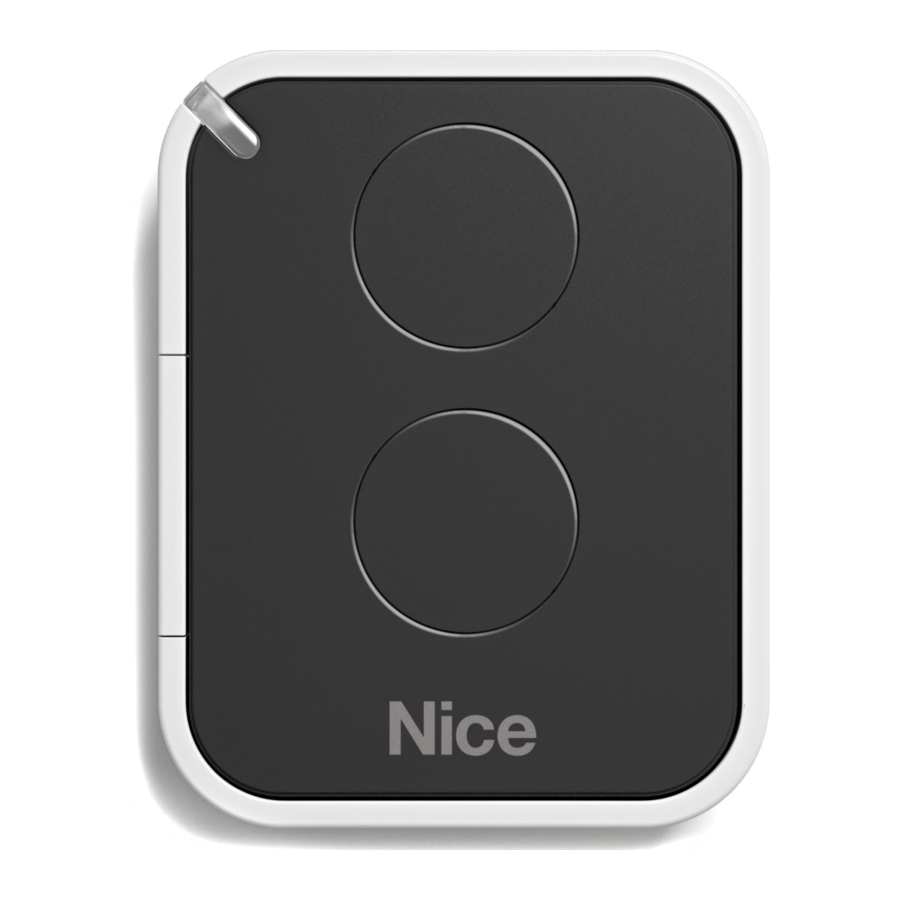

Бұл трансмиттер Nice компаниясы шығарған "Era One" өнімдерінің қатарына жатады. Бұл қатардағы трансмиттерлер автоматты есік ашқыштарды, қақпа ашқыштарды және ұқсас құрылғыларды басқаруға арналған: кез келген басқа пайдалану дұрыс емес және тыйым салынған!

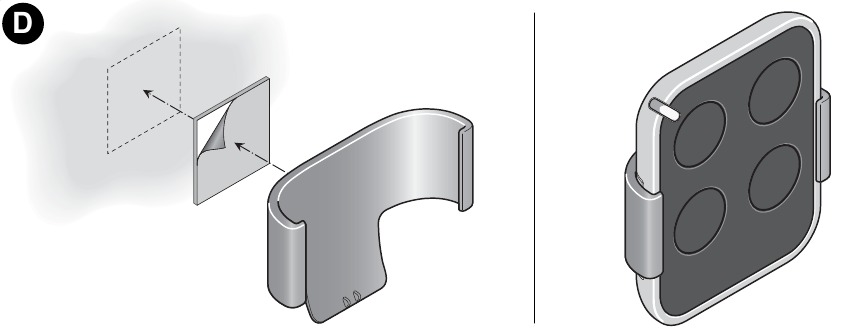

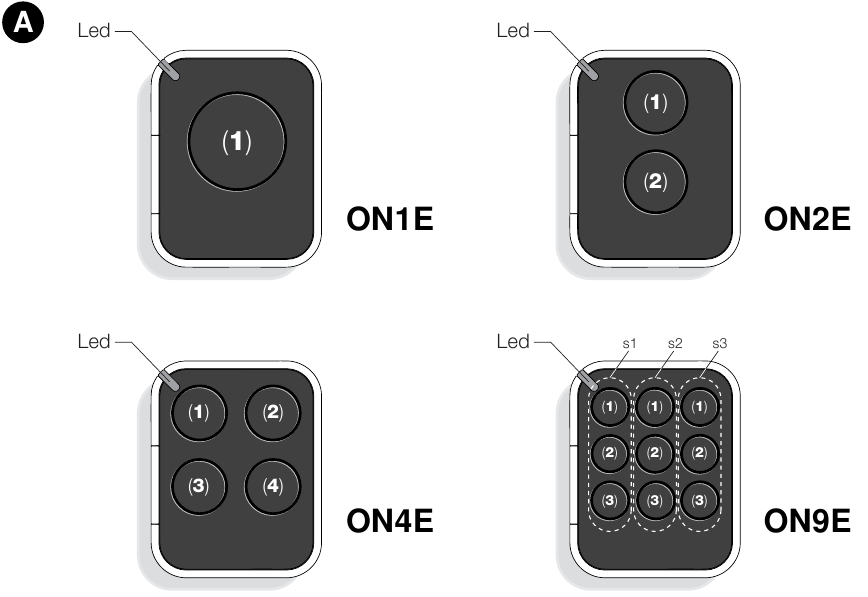

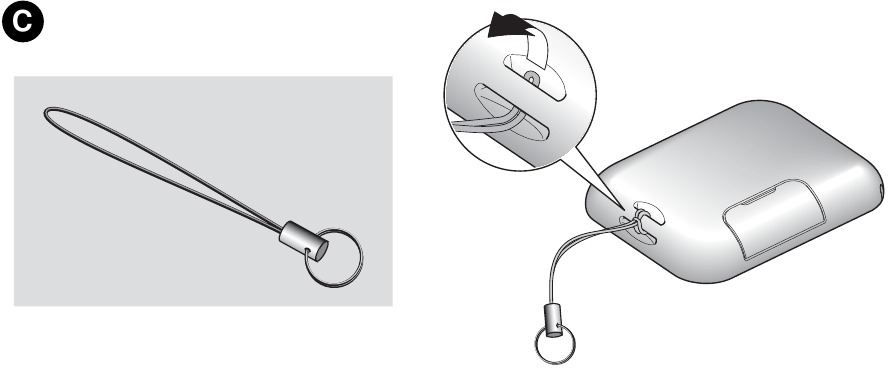

1, 2, 4 және 9 пернелері бар модельдер (А сурет), сондай-ақ келесі қосымша керек-жарақтар бар: кілттік сым (С сурет); қабырғаға орнату тірегі (D сурет).

"NiceOpera" жүйесі

Era One трансмиттерлер қатары "NiceOpera" жүйесіне жатады. Бұл жүйені Nice автоматтандыру жүйелерінде әдетте қолданылатын құрылғыларды бағдарламалауды, пайдалануды және техникалық қызмет көрсетуді оңтайландыру және жеңілдету мақсатында әзірлеген. Жүйе "O-Code" деп аталатын жаңа кодтау жүйесін пайдалана отырып, радио арқылы немесе физикалық қосылым арқылы деректер мен ақпарат алмасуға қабілетті бірнеше құрылғыдан тұрады.

ӨНІМНІҢ ФУНКЦИЯЛАРЫ

• Трансмиттер "O-Code" деп аталатын тасымалдау технологиясын қабылдайды, оның құрамында өзгермелі код (айналмалы код) бар, ол командалардың берілу жылдамдығын айтарлықтай арттырады.
• Трансмиттерде "Жады", "Жақындық қабылдағышы" және "Қосу коды" бар, олар бірге радиобасқару арқылы NiceOpera жүйесіне тән операциялар мен бағдарламалауды жүзеге асыруға мүмкіндік береді.

ТРАНСМИТТЕРДІ ТЕСТІЛЕУ

Трансмиттерді автоматтандыру жүйесінің қабылдағышында жаттамас бұрын, кез келген пернені басып, жарық диодының жанып тұрғанын бақылау арқылы оның дұрыс жұмыс істейтінін тексеріңіз (А сурет). Егер ол жанбаса, осы нұсқаулықтың "Батареяны ауыстыру" бөлімін қараңыз.

ТРАНСМИТТЕРДІ ЖАТТАУ

Трансмиттердің барлық жаңа функцияларын пайдалану үшін оны "O-Code" кодтау жүйесі бар қабылдағыштармен байланыстыру керек (бұл модельдерді анықтау үшін Nice өнімдерінің каталогын қараңыз).
Ескертпе – трансмиттер "Flo-R" кодтау жүйесін пайдаланатын барлық қабылдағыштармен де үйлесімді (бұл модельдерді анықтау үшін Nice өнімдерінің каталогын қараңыз); бұл жағдайда NiceOpera жүйесінің типтік функцияларын пайдалану мүмкін емес.
Трансмиттерді қабылдағышта жаттау үшін келесі жұмыс тәртіптерінің бірін таңдауға болады:

• "I режимінде" жаттау
• "II режимінде" жаттау
• "Кеңейтілген II режимінде" жаттау
• "Сертификат нөмірі" арқылы жаттау
• Бұрын жатталған трансмиттерден алынған "Қосу кодын" пайдаланып жаттау.

Бұл жаттау әдістерінің жұмыс тәртіптері трансмиттерді пайдалану керек қабылдағыштың немесе басқару блогының нұсқаулығында берілген. Бұл нұсқаулықтарды интернет сайтынан да табуға болады: www.niceforyou.com. Бұл нұсқаулықтарда трансмиттер пернелері сандармен белгіленген. Бұл сандарды дұрыс Era One трансмиттер пернелерімен сәйкестендіру үшін А суретті қараңыз.

"I режимінде" жаттау

Бұл процедура қабылдағышта барлық трансмиттер пернелерін бірден жаттауға мүмкіндік береді. Пернелер басқару блогы басқаратын әрбір басқаруға зауыттық реттелген тізбекке сәйкес автоматты түрде байланыстырылады.

Тек "ON9E" үлгісіндегі трансмиттер үшін

Егер бұл трансмиттерді жаттау "I режимінде" жұмыс тәртібіне сәйкес орындалса, жұмыс кезінде трансмиттер пернетақтасын үш тәуелсіз бөлікке бөлінген деп қарастыру керек (А суреттегі s1, s2, s3), әр бөліктің өзіндік сәйкестендіру коды бар. Сондықтан, әр бөлікке бөлек жаттау процедурасы қажет болады (үш бөлек трансмиттер сияқты).

"II режимінде" жаттау

Бұл процедура қабылдағышта бір трансмиттер пернесін жаттауға мүмкіндік береді. Бұл жағдайда пайдаланушы басқару блогы басқаратын командалардың ішінен (макс. 4) жатталатын пернеге байланыстырғысы келетінін таңдайды. Ескертпе – жаттау керек әрбір перне үшін процедураны қайталау керек.

"Кеңейтілген II режимінде" жаттау

Бұл процедура "O-Code" кодтау жүйесі бар NiceOpera жүйесіне жататын құрылғылар үшін арнайы жасалған. Ол жоғарыдағы "II режимі" процедурасымен бірдей, тек басқару блогы басқаратын командалардың кең ауқымынан (15 түрлі командаға дейін) қажетті команданы (жатталатын пернеге байланыстырылатын) таңдау мүмкіндігін ұсынады.
Сондықтан, бұл процедураның орындалу мүмкіндігі басқару блогының 15 команданы басқару қабілетіне байланысты, мысалы, NiceOpera жүйесімен үйлесімді басқару блоктары.

"СЕРТИФИКАТ нөмірін" пайдаланып жаттау [O-Box бағдарламалау блогымен]

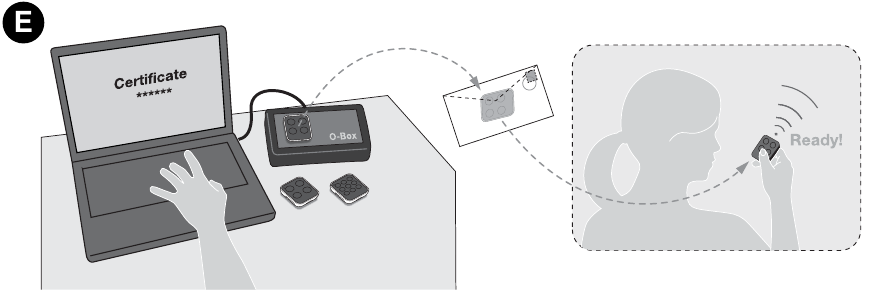

Бұл процедура "O-Code" кодтау жүйесі бар NiceOpera жүйесіне жататын құрылғылар үшін арнайы жасалған. Бұл жүйедегі әрбір қабылдағыш "СЕРТИФИКАТ" деп аталатын белгіленген нөмірмен байланыстырылады, ол оны анықтайды және растайды. Бұл "сертификатты" пайдалану қабылдағышта трансмиттерді жаттау процедурасын жеңілдету артықшылығына ие, өйткені орнатушы енді қабылдағыштың қабылдау диапазонында жұмыс істеуге міндетті емес. Шынында да, процедура "O-Box" бағдарламалау блогының көмегімен трансмиттерді тіпті қашықтағы жерден, орнату орнынан алыс жерден жаттау үшін бағдарламалауға мүмкіндік береді (мысалы, орнатушының өз үй-жайында - Е сурет).

"ҚОСУ кодын" пайдаланып жаттау [екі трансмиттер арасында]

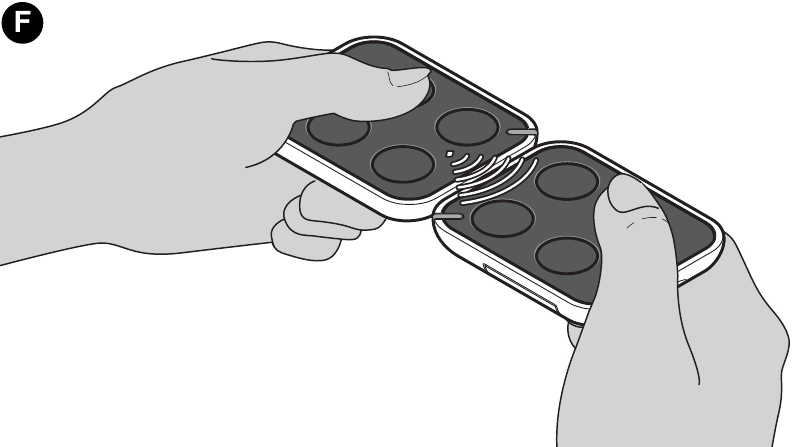

Бұл процедура "O-Code" кодтау жүйесі бар NiceOpera жүйесіне жататын құрылғылар үшін арнайы жасалған. Era One трансмиттерлерінде "ҚОСУ КОДЫ" деп аталатын құпия код бар. Бұл "Қосу", ол ескі трансмиттерден (бұрын жатталған) жаңа Era One трансмиттеріне ауыстырылғаннан кейін (F сурет) соңғысының қабылдағышпен танылуына және автоматты түрде жатталуына мүмкіндік береді. Тасымалдауды әртүрлі отбасылардың трансмиттерлері арасында да жасауға болады (мысалы, Era One және Era Inti арасында). Процедура келесідей:

1. Екі трансмиттерді бір-біріне тиіп тұратындай етіп ұстаңыз, жатталатын "ЖАҢА" және бұрын жатталған "ЕСКІ" (F сурет).
2. ЖАҢА трансмиттердегі кез келген (1-ескертпе) пернені басып, ЕСКІ трансмиттердің жарық диоды жанғанша басып тұрыңыз. Содан кейін пернені босатыңыз (ЕСКІ трансмиттердің жарық диоды жыпылықтай бастайды).
3. Содан кейін ЕСКІ трансмиттердегі кез келген (1-ескертпе) пернені басып, ЖАҢА трансмиттердің жарық диоды жанғанша басып тұрыңыз. Содан кейін пернені босатыңыз (жарық диоды өшеді, бұл процедураның аяқталғанын және "Қосу кодын" ЖАҢА трансмиттерге сәтті тасымалдағанын көрсетеді).

Жарық диодтар арқылы қате сигналдары

4 жыпылықтау = "Қосу кодын" тасымалдау өшірілген.
6 жыпылықтау = әртүрлі трансмиттерлер арасында "Қосу кодын" тасымалдау өшірілген.
10 жыпылықтау = құрылғылар арасындағы байланыс қатесі.
15 жыпылықтау = уақыт шегінен асып кеткендіктен жаттау сәтсіз аяқталды.

1-ескертпе – Егер "ON9E" үлгісі пайдаланылса, пернетақтаны 3 бөлікке бөлінген деп қарастырыңыз (яғни 3 трансмиттер - А сурет). Содан кейін жаттау керек сектордағы кез келген пернені басыңыз.
Трансмиттер пайдаланылған алғашқы 20 рет ол осы "Қосу кодын" командамен бірге қабылдағышқа жібереді. "Қосу" сигналын танығаннан кейін қабылдағыш оны жіберген трансмиттердің сәйкестендіру кодын автоматты түрде жаттайды.

БАТАРЕЯНЫ АУЫСТЫРУ

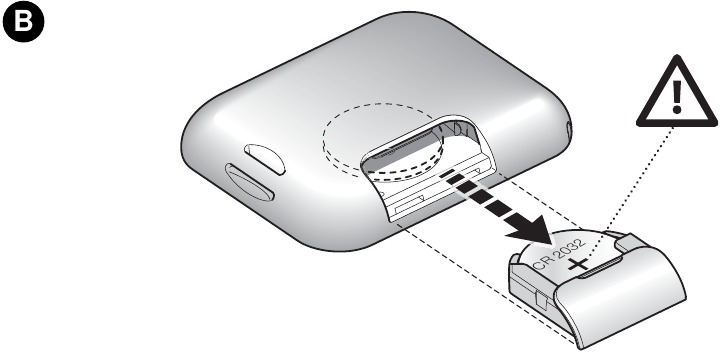

Батарея заряды таусылған кезде трансмиттердің диапазоны айтарлықтай қысқарады. Кез келген пернені басқан кезде жарық диодының жануына біраз уақыт кететінін (= батареяның заряды таусылуға жақын) және жарық диодының жарықтығы бәсеңдейтінін (= батареяның заряды толығымен таусылды) байқайсыз. Бұл жағдайларда трансмиттердің қалыпты жұмысын қалпына келтіру үшін таусылған батареяны дәл осындай типтегі жаңа батареямен ауыстыру керек, В суретте көрсетілген полярлықты сақтай отырып.

Батареяны кәдеге жарату

Таусылған батареяларда ластаушы заттар бар; сондықтан оларды сұрыпталмаған тұрмыстық қалдықтармен бірге кәдеге жаратуға болмайды. Оларды жергілікті жерде қолданыстағы ережелерге сәйкес бөлек кәдеге жарату керек.

ӨНІМДІ КӘДЕГЕ ЖАРАТУ

Бұл өнім ол басқаратын автоматтандыру жүйесінің ажырамас бөлігі болып табылады, сондықтан оны онымен бірге кәдеге жарату керек. Орнатуға қатысты, өнімнің тиімді қызмет ету мерзімі аяқталғаннан кейін кәдеге жарату операцияларын білікті персонал орындауы керек. Бұл өнім әртүрлі материалдардан жасалған, олардың кейбірін қайта өңдеуге болады, ал басқаларын жою керек. Осы өнім санаты үшін сіздің аймақтағы жергілікті ережелерде көзделген қайта өңдеу және жою әдістері туралы ақпарат іздеңіз.

Өнімнің кейбір бөліктерінде ластаушы немесе қауіпті заттар болуы мүмкін, егер олар дұрыс кәдеге жаратылмаса, қоршаған ортаға немесе адамдардың денсаулығына зиянды әсер етуі мүмкін. Сол жақтағы белгі көрсеткендей, бұл өнімді әдеттегі тұрмыстық қалдықтармен бірге кәдеге жаратуға болмайды. Оны жергілікті жерде қолданыстағы ережелерге сәйкес бөлек кәдеге жарату керек немесе жаңа, баламалы өнімді сатып алған кезде сатушыға қайтару керек.

Бұл өнімді заңсыз кәдеге жаратқаны үшін жергілікті заңдар бойынша ауыр айыппұлдар салынуы мүмкін.

ӨНІМНІҢ ТЕХНИКАЛЫҚ СИПАТТАМАЛАРЫ

• Қуат көзі: 3Vdc, CR2032 типті литий батареясы
• Батареяның болжалды қызмет ету мерзімі: күніне 10 рет тасымалдаумен 2 жыл
• Жиілік: 433.92 MHz (± 100 kHz)
• Болжалды сәулеленген қуат: шамамен 1 mW E.R.P.
• Радио кодтау: айналмалы код, 72 бит, O-Code (Flo-R үйлесімді)
• Жұмыс температурасы: 20°C; +55°C
• Болжалды диапазон: 200 м
• (сыртта); 35 м (ғимараттардың ішінде) (*)
• Қорғау класы: IP 40 (үй шаруашылығында немесе қорғалған ортада пайдалану үшін)
• Өлшемдері: 45 x 56 x 11 мм
• Салмағы: 18 г

Ескертпелер:

• (*) Трансмиттерлердің диапазоны мен қабылдағыштардың қабылдау қабілетіне сіздің аймақта бірдей жиілікте жұмыс істейтін басқа құрылғылардың (мысалы, дабылдар, радио гарнитуралар және т.б.) болуы қатты әсер етеді. Бұл жағдайларда Nice өз құрылғыларының нақты диапазонына қатысты ешқандай кепілдік бере алмайды.
• Жоғарыда көрсетілген барлық техникалық сипаттамалар 20°C (± 5°C) қоршаған орта температурасына қатысты.
• Nice S.p.a. өнімнің функционалдығы мен мақсатын сақтай отырып, кез келген уақытта алдын ала ескертусіз өнімге өзгерістер енгізу құқығын өзінде қалдырады.

СӘЙКЕСТІК ТУРАЛЫ СЕ ДЕКЛАРАЦИЯСЫ

Ескертпе: Бұл декларацияның мазмұны Nice S.p.a. компаниясының тіркелген кеңселерінде сақталған ресми құжаттағы декларацияларға және атап айтқанда осы нұсқаулықты басып шығару алдында қол жетімді болған соңғы редакцияға сәйкес келеді. Мәтін мұнда редакциялық мақсаттар үшін қайта өңделді. Түпнұсқа декларацияның көшірмесін Nice S.p.a. (TV) I компаниясынан сұрауға болады.

Декларация нөмірі: 420/ERA-ONE; Тілі: IT

Төменде қол қойған Луиджи Паро, NICE S.p. A. (via Pezza Alta n°13, 31046 Rustignè di Oderzo (TV) Italy) Басқарушы директоры ретінде, ON1E, ON2E, ON4E, ON9E өнімдерінің өнімдерді мақсатты пайдалану үшін Еуропалық 1999/5/EC директивасында (1999 жылғы 9 наурыз) көрсетілген негізгі талаптарға сәйкес келетінін өз жауапкершілігімен мәлімдейді. Сол директиваға (V қосымша) сәйкес өнім 1-сыныпқа жатады және CE 0682 белгісі қойылған
