Manuali i transmetuesve Nice EraOne ON1E, ON2E, ON4E, ON9E

PËRSHKRIMI I PRODUKTIT DHE PËRDORIMI I DESTINUAR

Ky transmetues i përket gamës së produkteve "Era One" të prodhuara nga Nice. Transmetuesit në këtë gamë janë projektuar për kontrollin e hapësve automatikë të dyerve, hapësve të portave dhe pajisjeve të ngjashme: çdo përdorim tjetër është i pahijshëm dhe i ndaluar!

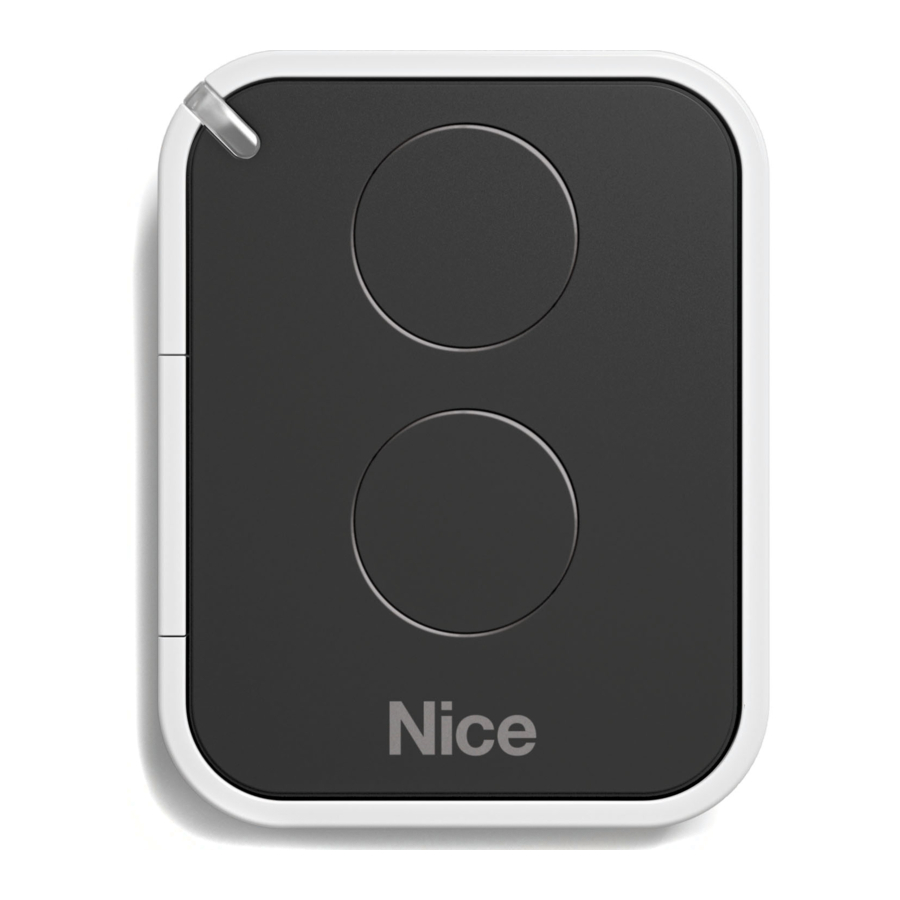

Modelet me 1, 2, 4 dhe 9 çelësa janë të disponueshme (fig. A), si dhe pajisjet opsionale si më poshtë: kordon për unazën e çelësave (fig. C); mbështetëse për montim në mur (fig. D).

Sistemi "NiceOpera"

Gama e transmetuesve Era One i përket sistemit "NiceOpera". Ky sistem është projektuar nga Nice me qëllim optimizimin dhe lehtësimin e programimit, funksionimit dhe mirëmbajtjes së pajisjeve që përdoren normalisht në sistemet e automatizimit. Sistemi përfshin disa pajisje të afta për të shkëmbyer të dhëna dhe informacion nëpërmjet radios, duke përdorur një sistem të ri kodimi të quajtur "O-Code", ose nëpërmjet lidhjes fizike.

FUNKSIONET E PRODUKTIT

• Transmetuesi adopton një teknologji transmetimi të quajtur "O-Code", që përmban një kod të ndryshueshëm (rolling-code) i cili përmirëson ndjeshëm shpejtësinë e transmetimit të komandave.
• Transmetuesi përfshin një "Memorie", një "Pranues afërsie" dhe një "Kod aktivizimi" të cilët, së bashku, ju lejojnë të kryeni, me anë të kontrollit radio, operacione dhe programime tipike të sistemit NiceOpera.

TESTIMI I TRANSMETUESIT

Përpara se të memorizoni transmetuesin në marrësin e sistemit të automatizimit, kontrolloni funksionimin e tij të duhur duke shtypur çdo çelës dhe duke vëzhguar nëse ndizet Led (fig. A). Nëse nuk ndizet, referojuni seksionit me titull "Zëvendësimi i baterisë" në këtë manual.

MEMORIZIMI I TRANSMETUESIT

Për të përdorur të gjitha funksionet e reja të transmetuesit, ai duhet të lidhet me Marrësit me sistemin e kodimit "O-Code" (për të identifikuar këto modele, referojuni katalogut të produkteve Nice).
Shënim – transmetuesi është gjithashtu i pajtueshëm me të gjithë Marrësit që përdorin sistemin e kodimit "Flo-R" (për të identifikuar këto modele, referojuni katalogut të produkteve Nice); në këtë rast, megjithatë, funksionet tipike të Sistemit NiceOpera nuk mund të përdoren.
Për të memorizuar transmetuesin në një Marrës, mund të zgjidhni një nga procedurat e mëposhtme të funksionimit:

• Memorizimi në "Modaliteti I"
• Memorizimi në "Modaliteti II"
• Memorizimi në "Modaliteti II i Zgjeruar"
• Memorizimi nëpërmjet "Numri i Certifikatës"
• Memorizimi nëpërmjet "Kod aktivizimi"të marrë nga një transmetues i memorizuar më parë.

Procedurat e funksionimit për këto metoda memorizimi janë dhënë në manualin e udhëzimeve të Marrësit ose Njësisë së Kontrollit me të cilin do të përdoret transmetuesi. Këto manuale janë gjithashtu të disponueshme në faqen e internetit: www.niceforyou.com. Në këto manuale, çelësat e transmetuesit identifikohen me numra. Për të përputhur këto numra me çelësat e duhur të transmetuesit Era One, shihni fig. A.

Memorizimi "Modaliteti I"

Kjo procedurë ju lejon të memorizoni të gjithë çelësat e transmetuesit, menjëherë, në marrës. Çelësat janë të lidhur automatikisht me secilin kontroll të menaxhuar nga Njësia e Kontrollit sipas një sekuence të vendosur në fabrikë.

Vetëm për transmetuesin model "ON9E"

Nëse memorizimi i këtij transmetuesi kryhet sipas procedurës së funksionimit "Modaliteti I", gjatë funksionimit tastiera e transmetuesit duhet të konsiderohet e ndarë në tre seksione të pavarura (s1, s2, s3 në fig. A), ku secili seksion ka kodin e vet të identitetit. Prandaj, secili seksion do të kërkojë një procedurë të dallueshme memorizimi (sikur të kishte tre transmetues të ndryshëm).

Memorizimi "Modaliteti II"

Kjo procedurë mundëson memorizimin e një çelësi të vetëm të transmetuesit në marrës. Në këtë rast, përdoruesi do të zgjedhë nga komandat e menaxhuara nga Njësia e Kontrollit (maksimumi 4) atë që ai dëshiron të lidhë me çelësin që po memorizohet. Shënim – procedura duhet të përsëritet për çdo çelës të vetëm që duhet memorizuar.

Memorizimi "Modaliteti II i Zgjeruar"

Kjo procedurë është projektuar posaçërisht për pajisjet që i përkasin sistemit NiceOpera, me sistemin e kodimit "O-Code". Është identike me procedurën "Modaliteti II" të mësipërme, me përjashtim të faktit se ajo gjithashtu ofron mundësinë e zgjedhjes së komandës së dëshiruar (që do të lidhet me çelësin që po memorizohet) nga një gamë e gjerë komandash (deri në 15 komanda të ndryshme) të menaxhuara nga Njësia e Kontrollit.
Prandaj, realizueshmëria e kësaj procedure varet nga kapaciteti i Njësisë së Kontrollit për të menaxhuar 15 komandat, si p.sh. Njësitë e Kontrollit që janë të pajtueshme me sistemin NiceOpera.

Memorizimi duke përdorur "Numri i CERTIFIKATËS" [me njësinë e programimit O-Box]

Kjo procedurë është projektuar posaçërisht për pajisjet që i përkasin sistemit NiceOpera, me sistemin e kodimit "O-Code". Çdo Marrës në këtë sistem është i lidhur me një numër të caktuar, të quajtur "CERTIFIKATË", që e identifikon dhe e vërteton atë. Përdorimi i kësaj "certifikate" ka avantazhin e thjeshtimit të procedurës së memorizimit të transmetuesit në Marrës, pasi instaluesi nuk është më i detyruar të funksionojë brenda intervalit të pritjes së Marrësit. Në të vërtetë, procedura ju lejon, me ndihmën e njësisë së programimit "O-Box", të programoni transmetuesin për memorizim edhe nga një vend i largët, larg vendit të instalimit (në ambientet e vetë instaluesit, për shembull - fig. E).

Memorizimi duke përdorur "Kodin e AKTIVIZIMIT" [midis dy transmetuesve]

Kjo procedurë është projektuar posaçërisht për pajisjet që i përkasin sistemit NiceOpera, me sistemin e kodimit "O-Code". Transmetuesit Era One kanë një kod sekret të quajtur "KODI I AKTIVIZIMIT". Ky "Aktivizim", pasi të jetë transferuar nga një transmetues i vjetër (i memorizuar më parë) në një transmetues të ri Era One (fig. F) i mundëson këtij të fundit të njihet dhe të memorizohet automatikisht nga një Marrës. Transferimi mund të bëhet gjithashtu midis transmetuesve të familjeve të ndryshme (p.sh., midis Era One dhe Era Inti). Procedura është si më poshtë:

1. Mbani dy transmetues së bashku, në mënyrë që të preken, një "I RI" për t'u memorizuar dhe një "I VJETËR", i memorizuar më parë (fig. F).
2. Shtypni çdo çelës (shënim 1) në transmetuesin E RI dhe mbajeni shtypur derisa të ndizet Led i transmetuesit TË VJETËR. Më pas lëshojeni çelësin (Led i transmetuesit TË VJETËR do të fillojë të pulsojë).
3. Më pas, shtypni çdo çelës (shënim 1) në transmetuesin TË VJETËR dhe mbajeni shtypur derisa të ndizet Led i transmetuesit TË RI. Më pas lëshojeni çelësin (Led do të fiket, duke treguar fundin e procedurës dhe transferimin e suksesshëm të "Kodit të Aktivizimit" në transmetuesin E RI).

Sinjalet e gabimeve nëpërmjet Led-ve

4 pulsime = transferimi i "kodit të aktivizimit" është çaktivizuar.
6 pulsime = transferimi i "kodit të aktivizimit" është çaktivizuar midis transmetuesve të ndryshëm.
10 pulsime = gabim komunikimi midis pajisjeve.
15 pulsime = memorizimi dështoi për shkak të tejkalimit të kufirit kohor.

Shënim 1 – Nëse përdoret modeli "ON9E", merrni parasysh tastierën e ndarë në 3 seksione (d.m.th. 3 transmetues - fig. A). Më pas shtypni çdo çelës në sektorin që do të memorizohet.
20 herët e para që përdoret transmetuesi, ai do të transmetojë këtë "Kod Aktivizimi" në Marrës së bashku me komandën. Pasi të ketë njohur sinjalin "Aktivizimi", Marrësi do të memorizojë automatikisht kodin e identitetit të transmetuesit që e ka transmetuar atë.

ZËVENDËSIMI I BATERISË

Kur bateria mbaron, intervali i transmetuesit reduktohet ndjeshëm. Kur shtypni ndonjë çelës, do të shihni se Led-it i duhet pak kohë për t'u ndezur (= bateria pothuajse e shteruar) dhe se ndriçimi i Led-it është zbehur (= bateria e shteruar plotësisht). Në këto raste, për të rikthyer funksionimin normal të transmetuesit, duhet të zëvendësoni baterinë e shteruar me një të re të të njëjtit lloj, duke vëzhguar polaritetin e treguar në fig. B.

Hedhja e baterisë

Bateritë e shteruara përmbajnë substanca ndotëse; prandaj ato nuk mund të hidhen së bashku me mbeturinat shtëpiake të pasortuara. Ato duhet të hidhen veçmas sipas rregulloreve që janë në fuqi në vend.

HEDHJA E PRODUKTIT

Ky produkt përbën një pjesë integrale të sistemit të automatizimit që ai kontrollon, prandaj ai duhet të hidhet së bashku me të. Sa i përket instalimit, operacionet e asgjësimit në fund të jetës efektive të produktit duhet të kryhen nga personel i kualifikuar. Ky produkt përbëhet nga lloje të ndryshme materiali, disa prej të cilave mund të riciklohen ndërsa të tjerë duhet të skrapohen. Kërkoni informacion mbi metodat e riciklimit dhe asgjësimit të parashikuara nga rregulloret lokale në zonën tuaj për këtë kategori produktesh.

Disa pjesë të produktit mund të përmbajnë substanca ndotëse ose të rrezikshme që, nëse hidhen në mënyrë të gabuar, mund të kenë një efekt të dëmshëm në mjedis ose në shëndetin e individëve. Siç tregon simboli në të majtë, ky produkt nuk mund të hidhet me mbeturinat e zakonshme shtëpiake. Ai duhet të hidhet veçmas në përputhje me rregulloret lokale në fuqi, ose t'i kthehet shitësit kur bleni një produkt të ri ekuivalent.

Gjoba të rënda mund të vendosen nga ligjet vendore për hedhjen e paligjshme të këtij produkti.

KARAKTERISTIKAT TEKNIKE TË PRODUKTIT

• Furnizimi me energji: 3Vdc, bateri litiumi e tipit CR2032
• Jetëgjatësia e vlerësuar e baterisë: 2 vjet, me 10 transmetime në ditë
• Frekuenca: 433,92 MHz (± 100 kHz)
• Fuqia e rrezatuar e vlerësuar: afërsisht. 1 mW E.R.P.
• Kodimi radio: kod rrotullues, 72 bit, O-Code (i pajtueshëm me Flo-R)
• Temperatura e funksionimit: 20°C; +55°C
• Intervali i vlerësuar: 200 m
• (jashtë); 35 m (brenda ndërtesave) (*)
• Klasa e mbrojtjes: IP 40 (për përdorim shtëpiak ose në mjedise të mbrojtura)
• Përmasat: 45 x 56 x 11 mm
• Pesha: 18 g

Shënime:

• (*) Intervali i transmetuesve dhe kapaciteti i pritjes së Marrësve ndikohen shumë nga prania e pajisjeve të tjera (të tilla si alarme, kufje radio, etj.) që funksionojnë në zonën tuaj në të njëjtën frekuencë. Në këto raste, Nice nuk mund të ofrojë asnjë garanci në lidhje me intervalin aktual të pajisjeve të saj.
• Të gjitha karakteristikat teknike të specifikuara më sipër i referohen një temperature ambienti prej 20°C (± 5°C).
• Nice S.p.a. rezervon të drejtën për të bërë modifikime në produkt në çdo kohë pa njoftim paraprak, duke ruajtur të njëjtën funksionalitet dhe përdorim të synuar.

DEKLARATA E KONFORMITETIT CE

Shënim: Përmbajtja e kësaj deklarate korrespondon me deklaratat në dokumentin zyrtar të depozituar në zyrat e regjistruara të Nice S.p.a. dhe në veçanti me rishikimin e fundit të disponueshëm përpara shtypjes së këtij manuali. Teksti këtu është riredaktuar për qëllime editoriale. Një kopje e deklaratës origjinale mund të kërkohet nga Nice S.p.a. (TV) I.

Numri i deklaratës: 420/ERA-ONE; Gjuha: IT

Unë i nënshkruari, Luigi Paro, në rolin e Drejtorit Menaxhues të NICE S.p. A. (nëpërmjet Pezza Alta n°13, 31046 Rustignè di Oderzo (TV) Itali), deklaroj nën përgjegjësinë time të vetme, se produktet ON1E, ON2E, ON4E, ON9E përputhen me kërkesat thelbësore të deklaruara në direktivën evropiane 1999/5/EC (9 Mars 1999), për përdorimin e synuar të produkteve. Në përputhje me të njëjtën direktivë (shtojca V), produkti është klasa 1 dhe i shënuar CE 0682
