ION Pathfinder 4 Жылдам іске қосу нұсқаулығы

Қораптың ішіндегісі

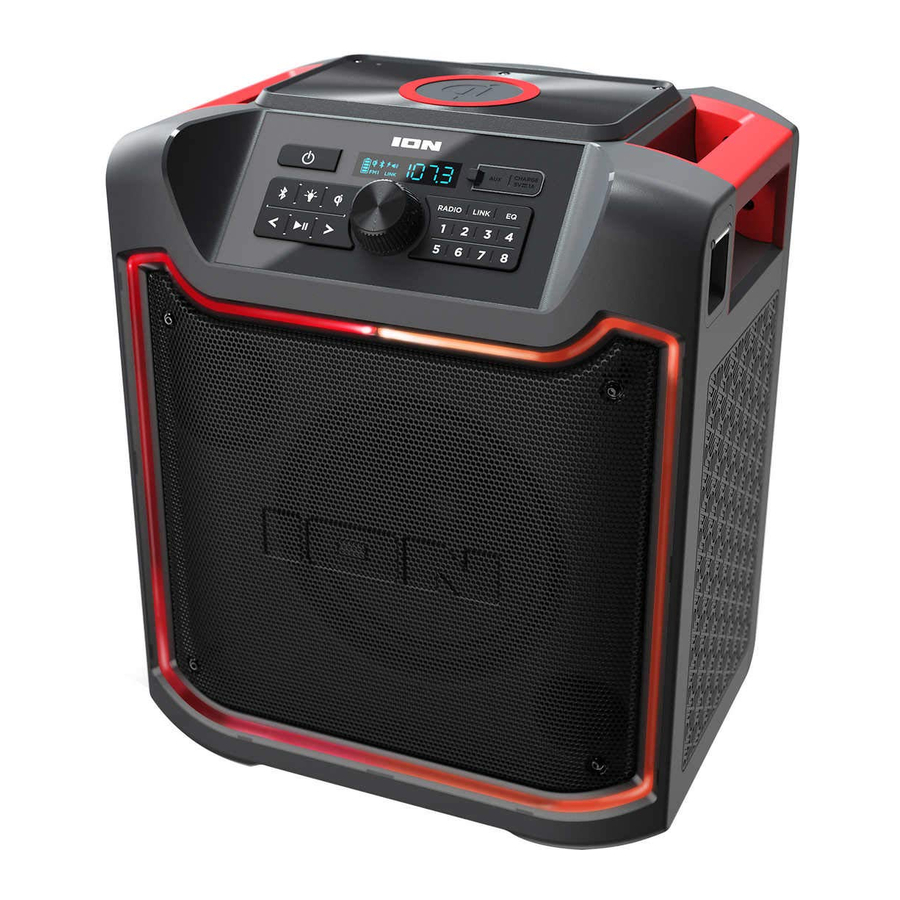

Pathfinder 4
Қуат/Зарядтау кабелі
Жылдам іске қосу нұсқаулығы/Қауіпсіздік және кепілдік туралы ақпарат

Қолдау

Толық Пайдаланушы нұсқаулығы үшін ionaudio.com сайтына кіріңіз.

Осы өнім туралы соңғы ақпаратты (құжаттама, техникалық сипаттамалар, жүйе талаптары, үйлесімділік туралы ақпарат және т.б.) және өнімді тіркеу үшін ionaudio.com сайтына кіріңіз.

Қосымша өнімді қолдау үшін ionaudio.com/support сайтына кіріңіз.

Пайдалану және күтім

Pathfinder 4 суға төзімді және шашыраған суға төзе алатын болса да, Pathfinder 4-тен жақсы өнімділік алу үшін төмендегі кеңестерді қарап шығыңыз:

• Ауа райының қолайсыздығы кезінде Pathfinder 4-ті үйге кіргізіңіз.
• Pathfinder 4-ті тұрған суға салмаңыз.
• Қуат адаптерін дымқыл ортада Pathfinder 4-ке қоспаңыз. Қандай да бір қосылымдар жасамас бұрын қуат кірісі, қуат адаптері және розетка толығымен құрғақ екеніне көз жеткізіңіз.
•
  Суға төзімді емес құрылғыларды (телефондар, музыка ойнатқыштар және т.б.) су әсер етпейтін және электр тогының соғу қаупін тудырмайтын құрғақ жерде сақтаңыз.

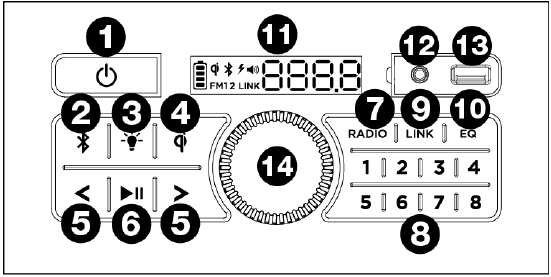

Ерекшеліктер

1. Қуат түймесі (Power Button)
2. Bluetooth түймесі (Bluetooth Button)
3. Жарық режимі түймесі (Light Mode Button)
4. Qi түймесі (Qi Button)
5. Күй/Трек түймелері (Tune/Track Buttons)
6. Ойнату/Кідірту түймесі (Play/Pause Button)
7. Радио таңдау түймесі (Radio Selector Button)
8. Радио алдын ала орнату түймелері (Radio Preset Buttons)
9. Сілтеме түймесі (Link Button)
10. EQ түймесі (EQ Button)
11. Дисплей (Display)
12. Aux кірісі (1/8")
13. USB зарядтау порты (USB Charging Port)
14. Негізгі дыбыс деңгейі/Кодер (Master Volume/Encoder)
15. Бөтелке ашқыш (көрсетілмеген, Артқы панель) (Bottle Opener (not shown, Rear Panel))
16. Қуат кірісі (көрсетілмеген, Артқы панель) (Power Input (not shown, Rear Panel))

Қосу және зарядтау

Ескертпе: Өнімді алғаш рет пайдаланбас бұрын батареяны толық зарядтаңыз. Сіздің құрылғыңыз қауіпсіз тасымалдауды қамтамасыз ету үшін арнайы батарея заряды азайтылып жөнелтілді.
Құрылғыны розеткаға қосу үшін жинақтағы қуат кабелін пайдаланыңыз және оны 12 сағатқа дейін зарядтаңыз. Бұл сіздің батареяңыздың қызмет ету мерзімін ұзартуға көмектеседі.

Ішкі батареяның қызмет ету мерзімін ұзарту үшін бірнеше ұсыныс:

• Пайдаланбас бұрын батареяны толық зарядтаңыз және әр қолданғаннан кейін батареяны толығымен зарядтаңыз.
• Егер сіз батарея деңгейін төмен қалдырсаңыз және оны 3 ай бойы зарядтамасаңыз, ол сыйымдылығын біржолата жоғалтуы мүмкін.
• Егер батарея зарядталмаса, ION Audio-ға ionaudio.com сайты арқылы хабарласыңыз.

Qi зарядтау алаңын пайдалану

Qi-мен үйлесімді құрылғыңызды сымсыз зарядтау үшін оны Qi зарядтау аймағындағы Pathfinder 4-ке қойыңыз. Зарядтау қосылымы сәтті жасалған кезде, құрылғының зарядталып жатқанын көрсету үшін көк Qi LED баяу жыпылықтайды. Батарея зарядын үнемдеу үшін Qi зарядтау алаңын өшіру үшін Qi түймесін басыңыз.

Егер ешқандай құрылғы табылмаса немесе құрылғы зарядтау үшін жеткілікті қашықтықта болмаса, Qi LED өшіп тұрады. Егер Qi зарядтауымен үйлесімді емес немесе кедергі келтіретін құрылғы қойылса, LED жылдам жыпылықтайды.

Бас және жоғары жиілікті басқару

Жоғары жиілік деңгейін реттеу үшін:

1. EQ түймесін басыңыз. Дисплейде "HI" (жоғары жиілік) пайда болады.
2. Жоғары жиілікті азайту үшін Кодерді солға бұраңыз.
3. Жоғары жиілікті арттыру үшін Кодерді оңға бұраңыз.
4. Растау үшін EQ түймесін басыңыз.

Бас деңгейін реттеу үшін:

1. EQ түймесін басыңыз. Дисплейде "LO" (төмен жиілік) пайда болады.
2. Төмен жиілікті азайту үшін Кодерді солға бұраңыз.
3. Төмен жиілікті арттыру үшін Кодерді оңға бұраңыз.
4. Растау үшін EQ түймесін басыңыз.

Жарық режимі

Pathfinder 4 алғаш қосылған кезде шамдар Түс циклі режимінде болады және бір түстен екінші түске баяу өше бастайды. Белгілі бір түсте тоқтату үшін Жарық түймесін 1 секунд басып тұрыңыз. Beat Sync режиміне өту және шамдардың музыка ырғағына жауап беруі үшін Жарық түймесін басып, босатыңыз. Шамдарды өшіру үшін Жарық түймесін қайтадан басыңыз.

Bluetooth құрылғысын қосу немесе ажырату

Ескертпе: Дауыстық сұрауларды өшіру үшін Bluetooth түймесін екі рет басыңыз.

1. Bluetooth құрылғысын қосыңыз.
2. Pathfinder 4-ті қосыңыз.
3. Жұптастыру режиміне өту үшін Bluetooth түймесін басып, босатыңыз. Bluetooth белгішесі баяу жыпылықтап, "Bluetooth pairing" ("Bluetooth қосылу") дауыстық сұрауы естілгенде, сіздің жұптастыру режимінде екеніңізді білесіз.
4. Bluetooth құрылғысының орнату экранына өтіп, "Pathfinder 4" тауып, қосылыңыз. Қосылған кезде "Bluetooth connected" ("Bluetooth қосылды") дауыстық сұрауы естіледі.
   Ескертпе: Егер Bluetooth құрылғысы жұптастыру кодын сұраса, "0000" енгізіңіз.
5. Жұптастырылған Bluetooth құрылғысын ажырату үшін Bluetooth түймесін басып, босатыңыз.
6. Басқа Bluetooth құрылғысына қосылу үшін 3-қадамды қайталаңыз.
   Ескертпе: Bluetooth 5.0 бар құрылғыларды пайдаланған кезде максималды қашықтыққа қол жеткізіледі.

Екі динамикті байланыстыру

1. Екі Pathfinder 4 динамигін де қосыңыз.
2. Стерео байланыс режиміне өту үшін екі динамиктегі Link түймесін басып тұрыңыз. Екі динамик байланысқанша тон ойнатылады. Байланыс орнатылғаннан кейін дисплейде LINK сөзі пайда болады.
   Ескертпе: Қосылымды жасау үшін 1 минутқа дейін уақыт кетуі мүмкін.
3. Bluetooth түймесін басып тұру арқылы қай құрылғының негізгі динамик (L арнасы) болатынын таңдаңыз.
4. Ажырату үшін екі динамиктің біріндегі Link түймесін екі рет басыңыз.

Радионы пайдалану

1. Radio (Радио) түймесін басыңыз.

• Бірінші басу FM1-ді таңдайды
• Екінші басу FM2-ні таңдайды
• Үшінші басу радионы өшіреді

2. </> түймелерін пайдаланып радиостанцияны таңдаңыз.

Алдын ала орнатылған станцияны сақтау үшін алдын ала орнату түймелерінің бірін (1-8) басып тұрыңыз.
Алдын ала орнатылған станцияны шақыру үшін алдын ала орнату түймелерінің бірін (1-8) басып, босатыңыз.

Қолданбаны басқару

Bluetooth медиа басқару элементтері (ойнату/кідірту, алдыңғы трек, келесі трек), FM радиостанциясы, Негізгі дыбыс деңгейі, EQ параметрлері және Жарық түсін басқару сияқты өнім мүмкіндіктерін басқару үшін ION Sound XP қолданбасын пайдаланыңыз.

Қолданбамен барынша жақсы тәжірибе алу үшін құрылғыңыздағы ең соңғы Android OS немесе iOS жүйесін пайдаланыңыз.
Ескертпе: Құрылғыңыздың қызмет көрсетуші провайдеріңіз немесе сымсыз қосылым арқылы интернетке қосылғанына көз жеткізіңіз. Сондай-ақ, қолданбаны компьютеріңізге жүктеп алуға болады, бірақ қолданбаны тасымалдау үшін құрылғыңызды қосып, синхрондауды ұмытпаңыз.

Құрылғыңызға тегін қолданбаны жүктеп алу үшін мына қадамдарды орындаңыз:

1. Құрылғыңыздағы Apple App Store немесе Google Play дүкенін ашыңыз.
2. ION Sound XP іздеңіз.
3. Қолданбаны жүктеп алып, орнату үшін экрандағы нұсқауларды орындаңыз.
4. Жүктеп алынғаннан кейін ION Sound XP құрылғыңыздың басты экранында пайда болады.

Техникалық сипаттамалар

Шығыс қуаты: 120 Вт (ең жоғары)
Жиілік реакциясы: 65 Гц - 16 кГц (-3 дБ)
Динамик:
Вуфер: 8" / 203.2 мм
Твиттер: 3" / 76.2 мм
Bluetooth:
Профиль: A2DP, AVRCP
Модуль: Bluetooth 5.0
Ауқымы: 100 футқа дейін. (30.5 м) *
Суға төзімділік класы: IPX5
Батарея: 12V, 7Ah герметикалық қорғасын қышқылды батарея
Батареяның қызмет ету мерзімі: 100 сағат
Қайта зарядтау уақыты: 10 сағатқа дейін
Aux кірісі: 3.5 мм (1/8") желілік деңгей
USB зарядтау порты: +5 V, 1 A
Өлшемдері (ЕxЕxБ): 14.6" x 10.2" x 17.5" 370 x 260 x 444 мм
Салмағы: 22.9 lbs. / 10.4 kg

* Bluetooth ауқымына қабырғалар, кедергілер және қозғалыс әсер етеді. Оңтайлы өнімділік үшін өнімді бөлменің ортасына орналастырыңыз, сонда оған қабырғалар, жиһаз және т.б. кедергі келтірмейді.

Сауда белгілері және лицензиялар

ION Audio — АҚШ-та және басқа елдерде тіркелген inMusic Brands, Inc. компаниясының сауда белгісі. Bluetooth сөздік белгісі мен логотиптері Bluetooth SIG, Inc. компаниясына тиесілі және ION Audio компаниясының мұндай белгілерді кез келген пайдалануы лицензия бойынша жүзеге асырылады. Барлық басқа өнім атаулары, компания атаулары, сауда белгілері немесе сауда атаулары тиісті иелеріне тиесілі.

Қауіпсіздік және кепілдік туралы ақпарат

Толық кепілдік туралы ақпарат алу үшін: ionaudio.com/warranty

Маңызды қауіпсіздік нұсқаулары

1. Осы нұсқауларды оқыңыз. Осы нұсқауларды сақтаңыз. Барлық ескертулерге құлақ салыңыз. Барлық нұсқауларды орындаңыз.
2. Бұл құрылғыны судың жанында пайдаланбаңыз.
3. Желдету тесіктерін жаппаңыз (егер қолданылса). Өндірушінің нұсқауларына сәйкес орнатыңыз. Бұл жабдықты кітап сөресі немесе соған ұқсас блок сияқты шектеулі немесе "қорапталған" кеңістікте орнатпаңыз және жақсы желдету жағдайларын сақтаңыз. Желдету тесіктерін газет, дастархан, перде және т.б. заттармен жабу арқылы желдетуге кедергі жасамау керек.
4. Радиаторлар, жылу тіркелімдері, пештер немесе басқа да аппараттар (соның ішінде күшейткіштер) сияқты жылу көздерінің жанына орнатпаңыз. Аппаратқа жағылған шам сияқты ашық жалын көздерін қоймаңыз.
5. Поляризацияланған немесе жерге тұйықтау түріндегі ашаның (егер қолданылса) қауіпсіздік мақсатын бұзбаңыз. Поляризацияланған ашаның екі жүзі болады, біреуі екіншісінен кеңірек. Жерге тұйықтау түріндегі ашаның екі жүзі және үшінші жерге тұйықтау тісі болады. Кең жүз немесе үшінші тіс сіздің қауіпсіздігіңіз үшін берілген. Егер берілген аша розеткаға сыймаса, ескірген розетканы ауыстыру үшін электрикке хабарласыңыз.
6. Электр сымын басып кетуден немесе қысып қалудан, әсіресе ашаларда, ыңғайлы розеткаларда және аппараттан шығатын жерде қорғаңыз.
7. Тек өндіруші көрсеткен қосымша құралдарды/аксессуарларды пайдаланыңыз.
8. Тек өндіруші көрсеткен немесе аппаратпен бірге сатылатын арбаны, тіреуішті, штативті, кронштейнді немесе үстелді пайдаланыңыз (егер қолданылса). Арба пайдаланылған кезде, аударылып кетуден жарақат алмау үшін арба/аппарат комбинациясын жылжытқанда сақ болыңыз.

9. Бұл аппаратты найзағай кезінде немесе ұзақ уақыт пайдаланылмаған кезде розеткадан ажыратыңыз.
10. Барлық қызмет көрсетуді білікті қызмет көрсетуші персоналға тапсырыңыз. Аппарат қандай да бір жолмен зақымдалған болса, мысалы, қуат сымы немесе ашасы зақымдалған, сұйықтық төгілген немесе аппаратқа заттар түскен, аппарат жаңбырдың немесе ылғалдың әсеріне ұшыраған, қалыпты жұмыс істемесе немесе құлап кеткен жағдайда қызмет көрсету қажет.
11. Ішкі/Сыртқы кернеу селекторлары (егер қолданылса): Ішкі немесе сыртқы кернеу селекторының қосқыштарын, егер бар болса, тек білікті қызмет көрсету технигі балама кернеуге арналған тиісті ашамен қайта орнатып, қайта жабдықтауы керек. Мұны өзіңіз өзгертуге тырыспаңыз.
12. Қуат көздері (егер қолданылса): Бұл өнімді тек осы пайдалану нұсқауларында сипатталған немесе құрылғыда көрсетілген типтегі қуат көзіне қосу керек.
13.
    Батарея дұрыс ауыстырылмаса, жарылыс қаупі бар. Тек бірдей немесе эквивалентті типпен ауыстырыңыз. Батареялар (батарея жинағы немесе орнатылған батарея) күн сәулесі, от және т.б. сияқты шамадан тыс ыстыққа ұшырамауы керек.
14. (Егер қолданылса) Желілік аша немесе құрылғы қосқышы ажырату құрылғысы ретінде пайдаланылса, ажырату құрылғысы оңай жұмыс істейтін болуы керек.
15.
    (егер қолданылса): Желілік ашаны желіге қоспас бұрын жерге тұйықтау қосылымын қамтамасыз етіңіз. Жерге тұйықтау қосылымын ажыратқан кезде, желілік ашаны желіден шығарғаннан кейін оны ажыратуды ұмытпаңыз.

16. Тек II класс аппараты үшін (егер қолданылса): Бұл белгі жабдықтың II класс немесе қос оқшауланған электр құрылғысы екенін білдіреді. Ол электр жеріне қауіпсіздік қосылымын қажет етпейтіндей етіп жасалған.

17. II класс сымдары (егер қолданылса): Электр тогының соғу қаупін азайту үшін "II класс сымдарымен" терминалдарға қосылған сыртқы сымдарды нұсқау алған адам орнатқан II класс сымдары немесе дайын сымдар немесе сымдарды пайдалану қажет.
18. Бұл аппарат тек кәсіби пайдалануға арналған. Мақсатты жұмыс климаты: қалыпты.
19. (Егер қолданылса) Құрылғыны жылжытқанда немесе пайдаланбаған кезде қуат сымын бекітіңіз (мысалы, оны кабельдік байламмен ораңыз). Қуат сымын зақымдамауға тырысыңыз. Оны қайта пайдаланбас бұрын қуат сымының зақымдалмағанына көз жеткізіңіз. Егер қуат сымы қандай да бір жолмен зақымдалған болса, құрылғы мен сымды өндіруші көрсеткендей жөндеу немесе ауыстыру үшін білікті қызмет көрсету технигіне апарыңыз.
20.
    (егер қолданылса): Құлаққаптардан шыққан шамадан тыс дыбыс қысымы (жоғары дыбыс деңгейі) есту қабілетінің жоғалуына әкелуі мүмкін.

21.
    (егер қолданылса): Өнімді орнатпас бұрын немесе пайдаланбас бұрын сыртқы төменгі корпуста немесе артқы панельде басылған кез келген маңызды ақпаратты (мысалы, электрлік, қауіпсіздік және т.б.) қараңыз.
22.
    (егер қолданылса): Найзағай белгісімен белгіленген терминалдар электр тогының соғу қаупін тудыруы мүмкін жеткілікті шамада болуы мүмкін.
23. Жеткілікті желдету үшін аппараттың айналасындағы ең аз қашықтық 10 мм.

Қауіпсіздік ескертпелері

ЭЛЕКТР ТОГЫНЫҢ СОҒУ ҚАУПІН АЗАЙТУ ҮШІН ЕШҚАНДАЙ МҰҚАБАНЫ АЛЫП ТАСТАМАҢЫЗ. ІШІНДЕ ПАЙДАЛАНУШЫ ҚЫЗМЕТ КӨРСЕТЕТІН БӨЛШЕКТЕР ЖОҚ. ҚЫЗМЕТ КӨРСЕТУДІ ТЕК БІЛІКТІ ҚЫЗМЕТ КӨРСЕТУШІ ПЕРСОНАЛҒА ТАПСЫРЫҢЫЗ.

ҚАУІПТІ КЕРНЕУ: Тең қабырғалы үшбұрыштың ішіндегі жебе ұшы бар найзағай жарқылы пайдаланушыға өнімнің корпусының ішінде электр тогының соғу қаупін тудыруы мүмкін жеткілікті шамадағы оқшауланбаған "қауіпті кернеудің" бар екендігі туралы ескертуге арналған.

НҰСҚАУЛАР: Тең қабырғалы үшбұрыштың ішіндегі леп белгісі пайдаланушыға осы құрылғымен бірге жүретін әдебиеттегі маңызды пайдалану және техникалық қызмет көрсету (қызмет көрсету) нұсқауларының бар екендігі туралы ескертуге арналған.

Өрт немесе электр тогының соғу қаупін азайту үшін бұл құрылғыны жаңбырға немесе ылғалға ұшыратпаңыз. Электр жабдықтарын ешқашан ылғалды ортада сақтауға немесе қоюға болмайды.

Қызмет көрсету нұсқаулары

• Қызмет көрсету алдында қуат сымын ажыратыңыз.
• Маңызды компоненттерді тек зауыттық бөлшектермен немесе ұсынылған эквиваленттермен ауыстырыңыз.
• Айнымалы ток желісімен жұмыс істейтін құрылғылар үшін: Жөнделген құрылғыны пайдаланушыға қайтармас бұрын, айнымалы ток ашасының екі жүзінен де барлық ашық металл бөліктеріне дейін өлшеу үшін омметрді пайдаланыңыз. Кедергі 2 000 000 омнан асуы керек.
