Udhëzues i Shpejtë i Fillimit ION Pathfinder 4

Përmbajtja

1 Përmbajtja e Kutisë
2 Mbështetje
3 Përdorimi dhe Kujdesi
4 Veçoritë
5 Lidhja dhe Karikimi
6 Përdorimi i Panelit të Karikimit Qi
7 Kontrolli i Basit dhe Të Lartave
8 Modaliteti i Dritës
9 Çiftimi ose Shkëputja e një Pajisjeje Bluetooth
10 Lidhja e Dy Altoparlantëve
11 Përdorimi i Radios
12 Kontrolli i Aplikacionit
13 Specifikime Teknike
14 Markat Tregtare & Licencat
15 Informacione mbi Sigurinë & Garancinë
16 Referenca
17 Shkarko manual
18 Në Gjuhë të Tjera

Përmbajtja e Kutisë

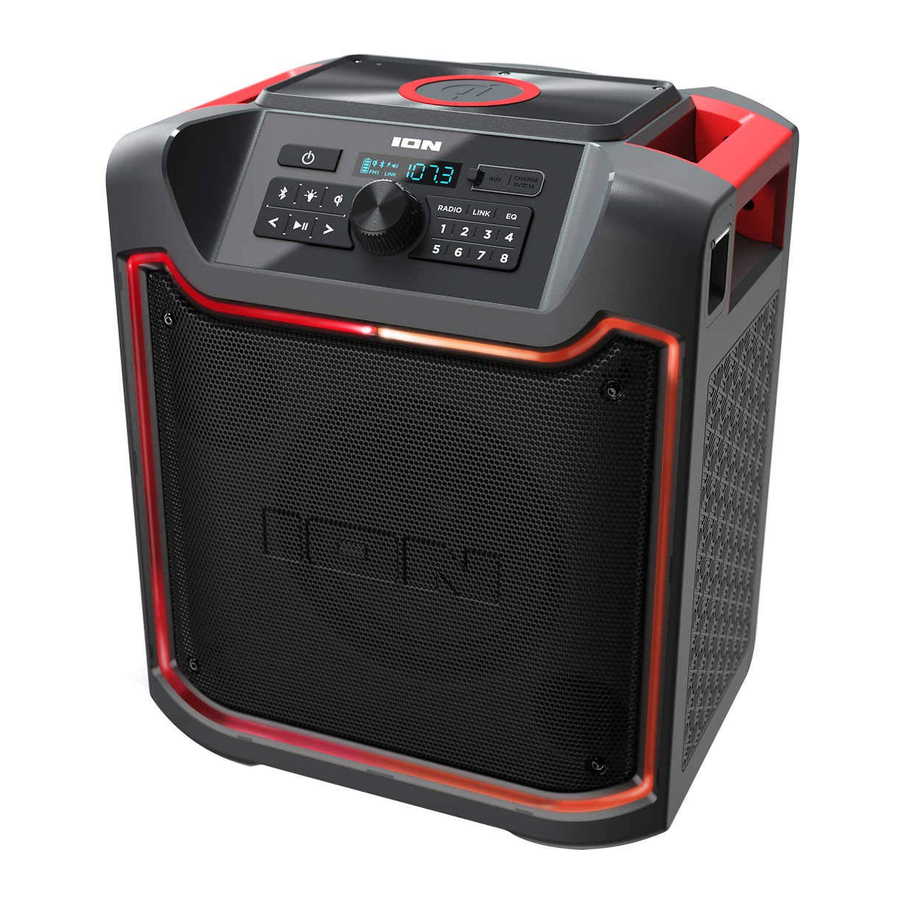

Pathfinder 4
Kabllo e Energjisë/Karikimit
Udhëzues i Shpejtë i Fillimit/Informacione për Sigurinë & Garancinë

Mbështetje

Për Udhëzuesin e plotë të Përdoruesit, vizitoni ionaudio.com.

Për informacionin më të fundit në lidhje me këtë produkt (dokumentacion, specifikime teknike, kërkesa të sistemit, informacion për pajtueshmërinë, etj.) dhe regjistrimin e produktit, vizitoni ionaudio.com.

Për mbështetje shtesë për produktin, vizitoni ionaudio.com/support.

Përdorimi dhe Kujdesi

Edhe pse Pathfinder 4 është rezistent ndaj ujit dhe i aftë të tolerojë spërkatjet e ujit, ju lutemi rishikoni këshillat e mëposhtme për të marrë performancën më të mirë nga Pathfinder 4:

Sillni Pathfinder 4 brenda gjatë motit ekstrem.
Ju lutemi mos e vendosni Pathfinder 4 në ujë të ndenjur.
Ju lutemi mos e lidhni përshtatësin e energjisë me Pathfinder 4 në një ambient të lagësht. Sigurohuni që hyrja e energjisë, përshtatësi i energjisë dhe priza e energjisë të jenë plotësisht të thata përpara se të bëni ndonjë lidhje.
Mbani çdo pajisje jo rezistente ndaj ujit (telefona, luajtës muzike, etj.) në një vend të thatë ku ato nuk do të ndikohen nga uji dhe të shkaktojnë rrezikun e goditjes elektrike.

Veçoritë

Butoni i Energjisë (Power Button)
Butoni i Bluetooth (Bluetooth Button)
Butoni i Modalitetit të Dritës (Light Mode Button)
Butoni Qi (Qi Button)
Butonat Tune/Track (Tune/Track Buttons)
Butoni Luaj/Pauzë (Play/Pause Button)
Butoni i Përzgjedhësit të Radios (Radio Selector Button)
Butonat e Paravendosura të Radios (Radio Preset Buttons)
Butoni Link (Link Button)
Butoni EQ (EQ Button)
Ekrani (Display)
Hyrja Aux (1/8") (Aux Input (1/8"))
Porti i Karikimit USB (USB Charging Port)
Volumi/Enkoderi Kryesor (Master Volume/Encoder)
Hapëse Shishesh (nuk tregohet, Paneli i Pasëm) (Bottle Opener (not shown, Rear Panel))
Hyrja e Energjisë (nuk tregohet, Paneli i Pasëm) (Power Input (not shown, Rear Panel))

Lidhja dhe Karikimi

Shënim: Përpara se të përdorni produktin për herë të parë, ju lutemi karikoni plotësisht baterinë. Njësia juaj u dërgua qëllimisht me një karikim të reduktuar të baterisë për të siguruar transport të sigurt.
Përdorni kabllon e energjisë të përfshirë për të lidhur njësinë me një prizë elektrike dhe lëreni të karikohet deri në 12 orë. Kjo ndihmon në sigurimin e jetëgjatësisë më të gjatë për baterinë tuaj.

Këtu janë disa rekomandime për të marrë jetëgjatësinë më të gjatë nga bateria e brendshme:

Karikoni plotësisht baterinë përpara se ta përdorni dhe karikoni plotësisht baterinë pas çdo përdorimi.
Nëse e lini nivelin e baterisë të ulët dhe nuk e karikoni për 3 muaj, ajo mund të humbasë përgjithmonë kapacitetin.
Nëse bateria nuk karikohet, kontaktoni ION Audio në ionaudio.com.

Përdorimi i Panelit të Karikimit Qi

Për të karikuar pa tela pajisjen tuaj të pajtueshme me Qi, vendoseni atë në Pathfinder 4 në zonën e karikimit Qi. Kur bëhet një lidhje e suksesshme karikimi, LED-i blu Qi do të pulsojë ngadalë për të treguar se pajisja po karikohet. Për të kursyer jetën e baterisë, shtypni butonin Qi për të çaktivizuar panelin e karikimit Qi.

Nëse nuk gjendet asnjë pajisje ose pajisja nuk është në rreze për karikim, LED-i Qi do të jetë i fikur. Nëse një pajisje vendoset sipër që nuk është e pajtueshme me karikimin Qi ose shkakton ndërhyrje, LED-i do të pulsojë shpejt.

Kontrolli i Basit dhe Të Lartave

Për të rregulluar nivelin e të lartave:

Shtypni butonin EQ. "HI" (frekuencë e lartë) do të shfaqet në ekran.
Kthejeni Enkoderin majtas për të ulur frekuencën e lartë.
Kthejeni Enkoderin djathtas për të rritur frekuencën e lartë.
Shtypni butonin EQ për të konfirmuar.

Për të rregulluar nivelin e basit:

Shtypni butonin EQ. "LO" (frekuencë e ulët) do të shfaqet në ekran.
Kthejeni Enkoderin majtas për të ulur frekuencën e ulët.
Kthejeni Enkoderin djathtas për të rritur frekuencën e ulët.
Shtypni butonin EQ për të konfirmuar.

Modaliteti i Dritës

Kur Pathfinder 4 ndizet për herë të parë, dritat do të jenë në modalitetin Cikli i Ngjyrave dhe do të fillojnë të zbehen ngadalë nga një ngjyrë në tjetrën. Për të ndaluar në një ngjyrë të caktuar, shtypni dhe mbani shtypur butonin e Dritës për 1 sekondë. Për të hyrë në modalitetin Sinkronizimi i Rrahjeve dhe për të bërë që dritat të reagojnë ndaj rrahjeve të muzikës, shtypni dhe lëshoni butonin e Dritës. Shtypni përsëri butonin e Dritës për të fikur dritat.

Çiftimi ose Shkëputja e një Pajisjeje Bluetooth

Shënim: Për të çaktivizuar njoftimet zanore, shtypni dy herë butonin Bluetooth.

Ndizni pajisjen tuaj Bluetooth.
Ndizni Pathfinder 4.
Shtypni dhe lëshoni butonin Bluetooth për të hyrë në modalitetin e çiftimit. Do ta dini që jeni në modalitetin e çiftimit kur ikona Bluetooth pulson ngadalë dhe dëgjohet njoftimi zanor "Bluetooth pairing" ("Çiftimi Bluetooth").
Navigoni në ekranin e konfigurimit të pajisjes tuaj Bluetooth, gjeni "Pathfinder 4" dhe lidhuni. Njoftimi zanor "Bluetooth connected" ("Bluetooth i lidhur") do të dëgjohet kur të lidheni.
Shënim: Nëse pajisja juaj Bluetooth kërkon një kod çiftimi, futni "0000".
Shtypni dhe lëshoni butonin Bluetooth për të shkëputur një pajisje Bluetooth të çiftuar.
Për t'u lidhur me një pajisje tjetër Bluetooth, përsëriteni hapin 3.
Shënim: Gama maksimale do të arrihet kur përdorni pajisje me Bluetooth 5.0.

Lidhja e Dy Altoparlantëve

Ndizni të dy altoparlantët Pathfinder 4.
Shtypni dhe mbani shtypur butonin Link në të dy altoparlantët për të hyrë në modalitetin Stereo Link. Një ton do të luhet derisa të lidhen të dy altoparlantët. Pasi të jetë vendosur një lidhje, fjala LINK do të shfaqet në ekran.
Shënim: Mund të duhen deri në 1 minutë për të bërë lidhjen.
Zgjidhni se cila njësi do të jetë altoparlanti kryesor (kanali L) duke shtypur dhe mbajtur shtypur butonin Bluetooth.
Për të shkëputur, shtypni dy herë butonin Link në një nga dy altoparlantët.

Përdorimi i Radios

Shtypni butonin Radio.

Shtypja e parë zgjedh FM1
Shtypja e dytë zgjedh FM2
Shtypja e tretë e fik radion

Zgjidhni një stacion radioje duke përdorur butonat </>.

Për të ruajtur një stacion të paravendosur, shtypni dhe mbani shtypur një nga butonat e paravendosur 1-8.
Për të rikujtuar një stacion të paravendosur, shtypni dhe lëshoni një nga butonat e paravendosur 1-8.

Kontrolli i Aplikacionit

Përdorni ION Sound XP për të kontrolluar veçoritë e mëposhtme të produktit: Kontrollet e medias Bluetooth (luaj/pauzë, kënga e mëparshme, kënga tjetër), stacioni i radios FM, Volumi Kryesor, cilësimet e EQ dhe kontrolli i ngjyrës së dritës.

Për të siguruar përvojën më të mirë të mundshme me aplikacionin, përdorni sistemin operativ më të fundit Android ose iOS në pajisjen tuaj.
Shënim: Sigurohuni që pajisja juaj të ketë akses në internet përmes ofruesit të shërbimit ose lidhjes pa tela. Ju gjithashtu mund të shkarkoni aplikacionin në kompjuterin tuaj, por mbani mend të lidhni dhe sinkronizoni pajisjen tuaj për të transferuar aplikacionin.

Ndiqni këto hapa për të shkarkuar aplikacionin falas në pajisjen tuaj:

Hapni Apple App Store ose Google Play në pajisjen tuaj.
Kërkoni për ION Sound XP.
Ndiqni udhëzimet në ekran për të shkarkuar dhe instaluar aplikacionin.
Pasi të shkarkohet, ION Sound XP do të shfaqet në ekranin bazë të pajisjes tuaj.

Specifikime Teknike

Fuqia Dalëse: 120 W (kulmore)
Përgjigja e Frekuencës: 65 Hz - 16 kHz (-3 dB)
Altoparlant:
Woofer: 8 " / 203.2 mm
Tweeter: 3" / 76.2 mm
Bluetooth:
Profili: A2DP, AVRCP
Moduli: Bluetooth 5.0
Gama: Deri në 100ft. (30.5 m) *
Klasa e Rezistencës ndaj Ujit: IPX5
Bateria: 12V, 7Ah bateri plumbi e mbyllur
Jetëgjatësia e Baterisë: 100 orë
Koha e Rimbushjes: deri në 10 orë
Hyrja Aux: 3.5 mm (1/8") nivel linje
Porti USB i Karikimit: +5 V, 1 A
Përmasat (GxDxH): 14.6" x 10.2" x 17.5" 370 x 260 x 444 mm
Pesha: 22.9 lbs. / 10.4 kg

* Gama e Bluetooth ndikohet nga muret, pengesat dhe lëvizja. Për performancë optimale, vendoseni produktin në qendër të dhomës në mënyrë që të mos pengohet nga muret, mobiljet, etj.

Markat Tregtare & Licencat

ION Audio është një markë tregtare e inMusic Brands, Inc., e regjistruar në SHBA dhe vende të tjera. Marka verbale dhe logot Bluetooth janë në pronësi të Bluetooth SIG, Inc. dhe çdo përdorim i markave të tilla nga ION Audio është nën licencë. Të gjitha emrat e tjerë të produkteve, emrat e kompanive, markat tregtare ose emrat tregtarë janë ato të pronarëve të tyre përkatës.

Informacione mbi Sigurinë & Garancinë

Për informacione të plota mbi garancinë: ionaudio.com/warranty

Udhëzime të Rëndësishme Sigurie

Lexoni këto udhëzime. Mbani këto udhëzime. Dëgjoni të gjitha paralajmërimet. Ndiqni të gjitha udhëzimet.
Mos e përdorni këtë pajisje pranë ujit.
Mos bllokoni asnjë hapje ventilimi (nëse ka). Instaloni në përputhje me udhëzimet e prodhuesit. Mos e instaloni këtë pajisje në një hapësirë të kufizuar ose "të mbyllur" siç është një raft librash ose njësi e ngjashme, dhe mbani kushte të mira ventilimi. Ventilimi nuk duhet të pengohet duke mbuluar hapjet e ventilimit me sende të tilla si gazeta, mbulesa tavoline, perde, etj.
Mos e instaloni pranë burimeve të nxehtësisë si radiatorë, regjistra nxehtësie, soba ose pajisje të tjera (përfshirë amplifikatorët) që prodhojnë nxehtësi. Mos vendosni burime zjarri të ekspozuara siç janë qirinjtë e ndezur në pajisje.
Mos e mposhtni qëllimin e sigurisë së spinës së polarizuar ose të tipit të tokëzimit (nëse ka). Një spinë e polarizuar ka dy tehe me njërin më të gjerë se tjetri. Një spinë e tipit të tokëzimit ka dy tehe dhe një kunj të tretë tokëzimi. Tehu i gjerë ose kunja e tretë është siguruar për sigurinë tuaj. Nëse spina e siguruar nuk futet në prizën tuaj, konsultohuni me një elektricist për zëvendësimin e prizës së vjetëruar.
Mbroni kordonin e rrymës nga shkelja ose shtypja, veçanërisht në spinat, prizat e përshtatshme dhe pika ku ato dalin nga pajisja.
Përdorni vetëm bashkëngjitje/aksesorë të specifikuar nga prodhuesi.
Përdorni vetëm karrocën, stendën, trekëmbëshin, kllapën ose tavolinën e specifikuar nga prodhuesi, ose të shitur me pajisjen (nëse ka). Kur përdoret një karrocë, përdorni kujdes kur lëvizni kombinimin karrocë/pajisje për të shmangur dëmtimin nga përmbysja.
Shkëputeni këtë pajisje gjatë stuhive të vetëtimës ose kur nuk përdoret për periudha të gjata kohore.
Referojuni të gjitha shërbimet te personeli i kualifikuar i shërbimit. Shërbimi kërkohet kur pajisja është dëmtuar në ndonjë mënyrë, siç është kordoni i furnizimit me energji ose spina është dëmtuar, lëngu është derdhur ose objekte kanë rënë në pajisje, pajisja është ekspozuar ndaj shiut ose lagështisë, nuk funksionon normalisht ose është rënë.
Përzgjedhësit e tensionit të brendshëm/të jashtëm (nëse ka): Çelësat përzgjedhës të tensionit të brendshëm ose të jashtëm, nëse ka, duhet të rivendosen dhe ri-pajisen vetëm me një spinë të duhur për tension alternativ nga një teknik shërbimi i kualifikuar. Mos u përpiqni ta ndryshoni vetë këtë.
Burimet e energjisë (nëse ka): Ky produkt duhet të lidhet vetëm me një furnizim me energji të tipit të përshkruar në këto udhëzime funksionimi, ose siç shënohet në njësi.
Rrezik shpërthimi nëse bateria zëvendësohet gabimisht. Zëvendësoni vetëm me të njëjtin ose ekuivalentin e tij. Bateritë (një paketë baterish ose një bateri e instaluar) nuk duhet të ekspozohen ndaj nxehtësisë së tepërt si rrezet e diellit, zjarri, etj.
(Nëse ka) Kur spina e rrjetit ose një bashkues pajisjeje përdoret si pajisje shkëputëse, pajisja shkëputëse duhet të mbetet lehtësisht e përdorshme.
(nëse ka): Siguroni një lidhje tokëzimi përpara se spina e rrjetit të lidhet me rrjetin. Kur shkëputni lidhjen e tokëzimit, sigurohuni që ta shkëputni atë pasi të keni tërhequr spinën e rrjetit nga rrjeti.
Vetëm për pajisje të Klasit II (nëse ka): Ky simbol do të thotë se pajisja është një pajisje elektrike e Klasit II ose me izolim të dyfishtë. Është projektuar në atë mënyrë që nuk kërkon një lidhje sigurie me tokën elektrike.
Telëzimi i Klasit II (nëse ka): Për të zvogëluar rrezikun e goditjes elektrike, telëzimi i jashtëm i lidhur me terminalet me "Telëzim të Klasit II" kërkon telëzim të Klasit II të instaluar nga një person i udhëzuar ose përdorimin e kabllove ose kordonëve të gatshëm.
Kjo pajisje është vetëm për përdorim profesional. Klima e synuar operacionale: e moderuar.
(Nëse ka) Kur lëvizni ose nuk e përdorni pajisjen, siguroni kordonin e rrymës (p.sh., mbështilleni me një lidhëse kabllore). Kini kujdes që të mos e dëmtoni kordonin e rrymës. Përpara se ta përdorni përsëri, sigurohuni që kordoni i rrymës të mos jetë dëmtuar. Nëse kordoni i rrymës është dëmtuar fare, sillni njësinë dhe kordonin te një teknik shërbimi i kualifikuar për riparim ose zëvendësim siç specifikohet nga prodhuesi.
(nëse ka): Presioni i tepërt i zërit (vëllime të larta) nga kufjet mund të shkaktojë humbje të dëgjimit.
(nëse ka): Ju lutemi referojuni çdo informacioni të rëndësishëm (p.sh., elektrik, siguri, etj.) të shtypur në pjesën e poshtme të jashtme ose panelin e pasmë përpara se të instaloni ose përdorni produktin.
(nëse ka): Terminalet e shënuara me simbolin e rrufesë mund të jenë të një madhësie të mjaftueshme për të përbërë një rrezik goditjeje elektrike.
Distancat minimale 10 mm rreth pajisjes për ventilim të mjaftueshëm.

Njoftime Sigurie

PËR TË ZVOGËLUAR RREZIKUN E GODITJES ELEKTRIKE, MOS HIQNI ASNJË MBULIM. BRENDA NUK KA PJESË TË SHËRBIMIT PËR PËRDORUESIN. REFEROJUNI SHËRBIMIN VETËM PERSONELIT TË KUALIFIKUAR TË SHËRBIMIT.

TENSION I RREZIKSHËM: Rrufeja me simbolin e majës së shigjetës brenda trekëndëshit barabrinjës ka për qëllim ta alarmojë përdoruesin për praninë e "tensionit të rrezikshëm" të paizoluar brenda rrethimit të produktit që mund të jetë i një madhësie të mjaftueshme për të përbërë një rrezik goditjeje elektrike.

warning UDHËZIME: Pika e thirrjes brenda trekëndëshit barabrinjës ka për qëllim ta alarmojë përdoruesin për praninë e udhëzimeve të rëndësishme të funksionimit dhe mirëmbajtjes (shërbimit) në literaturën që shoqëron këtë pajisje.

Për të zvogëluar rrezikun e zjarrit ose goditjes elektrike, mos e ekspozoni këtë pajisje ndaj shiut ose lagështisë. Pajisjet elektrike NUK duhet të mbahen ose ruhen kurrë në mjedise të lagështa.

Udhëzime Shërbimi

Shkëputeni kordonin e rrymës përpara servisimit.
Zëvendësoni komponentët kritikë vetëm me pjesë fabrike ose ekuivalentë të rekomanduar.
Për njësitë e furnizuara me energji nga linja AC: Përpara se ta ktheni njësinë e riparuar te përdoruesi, përdorni një ohmmetër për të matur nga të dy tehet e spinës AC në të gjitha pjesët metalike të ekspozuara. Rezistenca duhet të jetë më shumë se 2,000,000 ohm.
