ION Pathfinder 4 Gyors üzembe helyezési útmutató

Tartalom

1 A doboz tartalma
2 Támogatás
3 Használat és karbantartás
4 Funkciók
5 Csatlakoztatás és töltés
6 A Qi töltőpad használata
7 Mélység és magasság szabályozás
8 Fény mód
9 Bluetooth-eszköz párosítása vagy leválasztása
10 Két hangszóró összekapcsolása
11 A rádió használata
12 Applikáció irányítás
13 Műszaki adatok
14 Védjegyek és licencek
15 Biztonsági és garanciális információk
16 Referenciák
17 Kézikönyv letöltése
18 Más nyelveken

A doboz tartalma

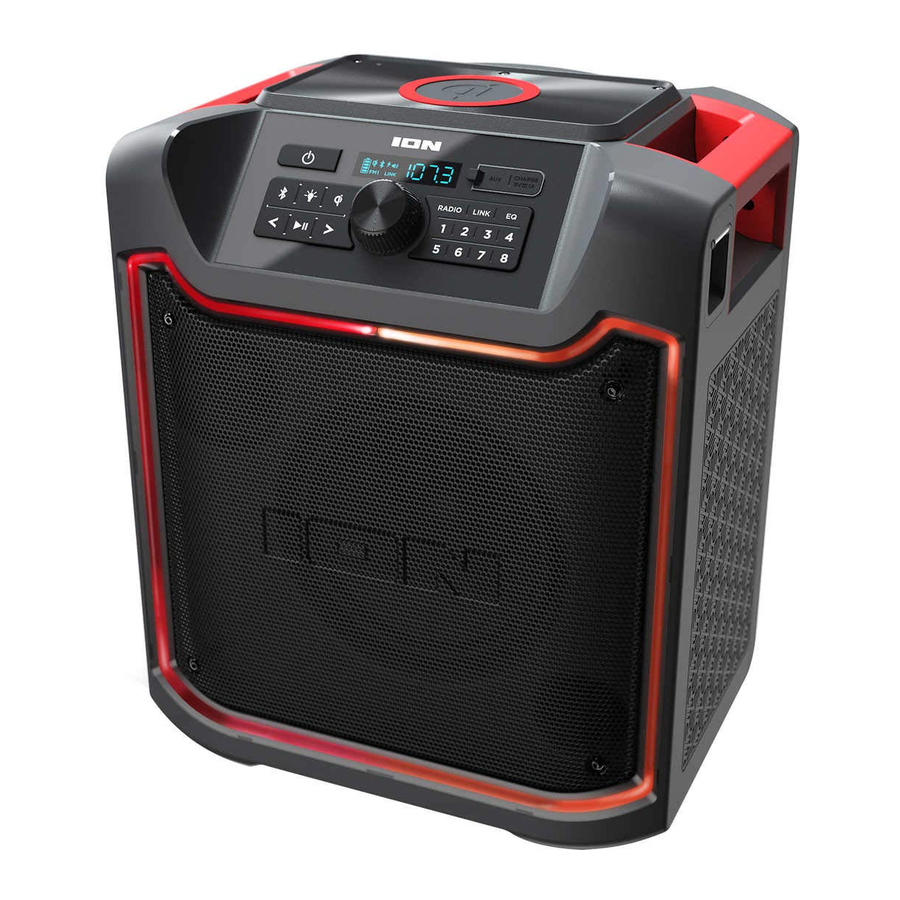

Pathfinder 4
Táp-/töltőkábel
Gyors üzembe helyezési útmutató / Biztonsági és garanciális információk

Támogatás

A teljes Felhasználói kézikönyvért látogasson el az ionaudio.com weboldalra.

A termékkel kapcsolatos legfrissebb információkért (dokumentáció, műszaki adatok, rendszerkövetelmények, kompatibilitási információk stb.) és a termék regisztrációjához látogasson el az ionaudio.com weboldalra.

További terméktámogatásért látogasson el az ionaudio.com/support weboldalra.

Használat és karbantartás

Bár a Pathfinder 4 vízálló és ellenáll a fröccsenő víznek, kérjük, tekintse át az alábbi tippeket a Pathfinder 4 legjobb teljesítményének eléréséhez:

Extrém időjárás esetén vigye be a Pathfinder 4-et a házba.
Kérjük, ne helyezze a Pathfinder 4-et álló vízbe.
Kérjük, ne csatlakoztassa a hálózati adaptert a Pathfinder 4-hez nedves környezetben. Győződjön meg arról, hogy a tápbemenet, a hálózati adapter és a konnektor is teljesen száraz, mielőtt bármilyen csatlakoztatást végezne.
Tartsa a nem vízálló eszközöket (telefonok, zenelejátszók stb.) száraz helyen, ahol azokat nem éri víz, és ne okozzanak áramütés veszélyét.

Funkciók

Bekapcsoló gomb
Bluetooth gomb
Fény mód gomb
Qi gomb
Hangolás/Szám gombok
Lejátszás/Szünet gomb
Rádió választó gomb
Rádió előre beállított gombok
Link gomb
EQ gomb
Kijelző
Aux bemenet (1/8")
USB töltőport
Fő hangerő/Encoder
Sörnyitó (nem látható, hátsó panel)
Tápbemenet (nem látható, hátsó panel)

Csatlakoztatás és töltés

Megjegyzés: A termék első használata előtt kérjük, teljesen töltse fel az akkumulátort. A készüléket szándékosan csökkentett akkumulátortöltöttséggel szállítottuk a biztonságos szállítás érdekében.
A mellékelt tápkábel segítségével csatlakoztassa a készüléket egy konnektorhoz, és hagyja töltődni akár 12 órán keresztül. Ez segít biztosítani az akkumulátor leghosszabb élettartamát.

Íme néhány javaslat a belső akkumulátor leghosszabb élettartamának eléréséhez:

Az akkumulátor használata előtt töltse fel teljesen, és minden használat után töltse fel teljesen az akkumulátort.
Ha alacsonyan hagyja az akkumulátor töltöttségi szintjét, és 3 hónapig nem tölti fel, az véglegesen elveszítheti a kapacitását.
Ha az akkumulátort nem sikerül feltölteni, lépjen kapcsolatba az ION Audio céggel az ionaudio.com weboldalon.

A Qi töltőpad használata

A Qi-kompatibilis eszköz vezeték nélküli töltéséhez helyezze azt a Pathfinder 4-re a Qi töltési területen. Sikeres töltési kapcsolat létrejöttekor a kék Qi LED lassan villog, jelezve, hogy az eszköz töltődik. Az akkumulátor élettartamának megtakarítása érdekében nyomja meg a Qi button (Qi gomb) gombot a Qi töltőpad kikapcsolásához.

Ha nem található eszköz, vagy az eszköz nincs a töltési tartományban, a Qi LED nem világít. Ha egy olyan eszközt helyeznek a tetejére, amely nem kompatibilis a Qi töltéssel, vagy interferenciát okoz, a LED gyorsan villog.

Mélység és magasság szabályozás

A magas hangszint beállításához:

Nyomja meg az EQ gombot. A kijelzőn megjelenik a "HI" (magas frekvencia).
Forgassa az Encoder-t balra a magas frekvencia csökkentéséhez.
Forgassa az Encoder-t jobbra a magas frekvencia növeléséhez.
A megerősítéshez nyomja meg az EQ gombot.

A mély hangszint beállításához:

Nyomja meg az EQ gombot. A kijelzőn megjelenik a "LO" (alacsony frekvencia).
Forgassa az Encoder-t balra az alacsony frekvencia csökkentéséhez.
Forgassa az Encoder-t jobbra az alacsony frekvencia növeléséhez.
A megerősítéshez nyomja meg az EQ gombot.

Fény mód

Amikor a Pathfinder 4-et először bekapcsolják, a fények Color Cycle (Színciklus) módban lesznek, és lassan elkezdenek elhalványulni egyik színből a másikba. Egy adott színnél való szüneteltetéshez tartsa lenyomva a Light (Fény) gombot 1 másodpercig. A Beat Sync (Ütem szinkron) módba lépéshez, és a fényeknek a zene ütemére való reagálásához nyomja meg és engedje fel a Light (Fény) gombot. A fények kikapcsolásához nyomja meg újra a Light (Fény) gombot.

Bluetooth-eszköz párosítása vagy leválasztása

Megjegyzés: A hangutasítások letiltásához nyomja meg kétszer a Bluetooth gombot.

Kapcsolja be a Bluetooth-eszközét.
Kapcsolja be a Pathfinder 4-et.
Nyomja meg és engedje fel a Bluetooth gombot a párosítási módba lépéshez. Azt fogja tudni, hogy párosítási módban van, amikor a Bluetooth ikon lassan villog, és a "Bluetooth pairing" (Bluetooth párosítás) hangutasítás hallható.
Navigáljon a Bluetooth-eszköz beállítási képernyőjére, keresse meg a "Pathfinder 4" elemet, és csatlakozzon. Csatlakozáskor a "Bluetooth connected" (Bluetooth csatlakoztatva) hangutasítás hallható.
Megjegyzés: Ha a Bluetooth-eszköz párosítási kódot kér, írja be a "0000" kódot.
Nyomja meg és engedje fel a Bluetooth gombot a párosított Bluetooth-eszköz leválasztásához.
Másik Bluetooth-eszközhöz való csatlakozáshoz ismételje meg a 3. lépést.
Megjegyzés: A maximális hatótáv Bluetooth 5.0-val rendelkező eszközök használata esetén érhető el.

Két hangszóró összekapcsolása

Kapcsolja be mindkét Pathfinder 4 hangszórót.
Nyomja meg és tartsa lenyomva a Link (Összekapcsolás) gombot mindkét hangszórón a sztereó összekapcsolási módba lépéshez. Egy hangjelzés fog lejátszódni, amíg mindkét hangszóró össze nem kapcsolódik. Az összekapcsolás létrejötte után a LINK szó jelenik meg a kijelzőn.
Megjegyzés: A kapcsolat létrehozása akár 1 percet is igénybe vehet.
Válassza ki, hogy melyik készülék legyen az elsődleges hangszóró (L csatorna) a Bluetooth gomb lenyomásával és nyomva tartásával.
A leválasztáshoz nyomja meg kétszer a Link (Összekapcsolás) gombot a két hangszóró egyikén.

A rádió használata

Nyomja meg a Radio (Rádió) gombot.

Az első megnyomás az FM1-et választja ki
A második megnyomás az FM2-t választja ki
A harmadik megnyomás kikapcsolja a rádiót

Válasszon rádióállomást a </> gombok segítségével.

Előre beállított állomás mentéséhez tartsa lenyomva az egyik előre beállított 1-8 gombot.
Előre beállított állomás előhívásához nyomja meg és engedje fel az egyik előre beállított 1-8 gombot.

Applikáció irányítás

A ION Sound XP segítségével vezérelheti a következő termékfunkciókat: Bluetooth médiavezérlők (lejátszás/szünet, előző szám, következő szám), FM rádióállomás, fő hangerő, EQ beállítások és fény színszabályozás.

Az alkalmazással kapcsolatos lehető legjobb élmény érdekében használja a legfrissebb Android OS vagy iOS verziót az eszközén.
Megjegyzés: Győződjön meg arról, hogy eszköze rendelkezik internet-hozzáféréssel a szolgáltatóján vagy vezeték nélküli kapcsolaton keresztül. Letöltheti az alkalmazást a számítógépére is, de ne felejtse el csatlakoztatni és szinkronizálni az eszközét az alkalmazás átviteléhez.

Kövesse ezeket a lépéseket az ingyenes alkalmazás letöltéséhez az eszközére:

Nyissa meg az Apple App Store-t vagy a Google Play-t az eszközén.
Keresse meg az ION Sound XP alkalmazást.
Kövesse a képernyőn megjelenő utasításokat az alkalmazás letöltéséhez és telepítéséhez.
A letöltés után az ION Sound XP megjelenik az eszköz kezdőképernyőjén.

Műszaki adatok

Kimeneti teljesítmény: 120 W (csúcsteljesítmény)
Frekvenciaválasz: 65 Hz - 16 kHz (-3 dB)
Hangszóró:
Mélysugárzó: 8" / 203,2 mm
Magassugárzó: 3" / 76,2 mm
Bluetooth:
Profil: A2DP, AVRCP
Modul: Bluetooth 5.0
Hatótávolság: Akár 100 láb (30,5 m) *
Vízállósági osztály: IPX5
Akkumulátor: 12V, 7Ah zárt savas akkumulátor
Akkumulátor élettartama: 100 óra
Töltési idő: akár 10 óra
Aux bemenet: 3,5 mm (1/8") vonalszint
USB töltőport: +5 V, 1 A
Méretek (SzxMxH): 14,6" x 10,2" x 17,5" 370 x 260 x 444 mm
Súly: 22,9 lbs. / 10,4 kg

* A Bluetooth hatótávolságát befolyásolják a falak, az akadályok és a mozgás. Az optimális teljesítmény érdekében helyezze a terméket a szoba közepére, hogy ne akadályozzák falak, bútorok stb.

Védjegyek és licencek

Az ION Audio az inMusic Brands, Inc. védjegye, amely az Egyesült Államokban és más országokban van bejegyezve. A Bluetooth szóvédjegy és logók a Bluetooth SIG, Inc. tulajdonában vannak, és az ION Audio az ilyen védjegyeket licenc alapján használja. Minden más terméknév, cégnév, védjegy vagy kereskedelmi név a megfelelő tulajdonosoké.

Biztonsági és garanciális információk

A teljes garanciális információért: ionaudio.com/warranty

Fontos biztonsági utasítások

Olvassa el ezeket az utasításokat. Tartsa meg ezeket az utasításokat. Vegye figyelembe az összes figyelmeztetést. Kövesse az összes utasítást.
Ne használja a készüléket víz közelében.
Ne zárja el a szellőzőnyílásokat (ha van). A telepítést a gyártó utasításainak megfelelően végezze. Ne telepítse ezt a berendezést zárt vagy "dobozszerű" helyre, például könyvespolcra vagy hasonló egységbe, és tartson fenn jó szellőzési körülményeket. A szellőzést nem szabad akadályozni a szellőzőnyílások olyan tárgyakkal való lefedésével, mint az újságpapír, terítő, függöny stb.
Ne telepítse hőforrások, például radiátorok, hősugárzók, kályhák vagy más készülékek (beleértve az erősítőket is) közelébe, amelyek hőt termelnek. Ne helyezzen nyílt lángforrásokat, például égő gyertyákat a készülékre.
Ne akadályozza meg a polarizált vagy földelt dugó biztonsági célját (ha van). A polarizált dugónak két pengéje van, amelyek közül az egyik szélesebb, mint a másik. A földelt dugónak két pengéje és egy harmadik földelő érintkezője van. A széles penge vagy a harmadik érintkező az Ön biztonságát szolgálja. Ha a mellékelt dugó nem illeszkedik a konnektorba, forduljon villanyszerelőhöz az elavult konnektor cseréje érdekében.
Óvja a tápkábelt attól, hogy rálépjenek vagy becsípjék, különösen a dugóknál, a konnektoroknál és azon a ponton, ahol a készülékből kilépnek.
Csak a gyártó által meghatározott tartozékokat/kiegészítőket használja.
Csak a gyártó által meghatározott vagy a készülékkel együtt értékesített kocsit, állványt, háromlábat, konzolt vagy asztalt használja (ha van). Ha kocsit használ, legyen óvatos a kocsi/készülék kombináció mozgatásakor, hogy elkerülje a felborulásból eredő sérüléseket.
Húzza ki a készüléket a konnektorból villámlás idején, vagy ha hosszabb ideig nem használja.
Minden szervizelést szakképzett szervizszemélyzetre bízzon. A szervizelés akkor szükséges, ha a készülék bármilyen módon megsérült, például a tápkábel vagy a dugó megsérült, folyadék ömlött a készülékbe vagy tárgyak estek bele, a készülék esőnek vagy nedvességnek volt kitéve, nem működik megfelelően, vagy leejtették.
Belső/külső feszültségválasztók (ha van): A belső vagy külső feszültségválasztó kapcsolókat, ha vannak, csak szakképzett szerviztechnikus állíthatja vissza és szerelheti fel újra a megfelelő dugóval az alternatív feszültséghez. Ne próbálja meg ezt saját maga megváltoztatni.
Áramforrások (ha van): Ezt a terméket csak a jelen használati utasításban leírt vagy a készüléken feltüntetett típusú áramforráshoz szabad csatlakoztatni.
Robbanásveszély, ha az akkumulátort nem megfelelően cserélik ki. Csak azonos vagy azzal egyenértékű típusra cserélje. Az akkumulátorokat (akkumulátorcsomagot vagy beépített akkumulátort) nem szabad túlzott hőhatásnak kitenni, például napsütésnek, tűznek stb.
(Ha van) Ahol a hálózati dugót vagy egy készülékcsatolót használnak a leválasztó eszközként, a leválasztó eszköznek könnyen működtethetőnek kell maradnia.
(ha van): Földelő csatlakozást kell biztosítani, mielőtt a hálózati dugót a hálózathoz csatlakoztatják. A földelő csatlakozás leválasztásakor ügyeljen arra, hogy a hálózati dugó kihúzása után válassza le.
Csak II. osztályú készülékekhez (ha van): Ez a szimbólum azt jelenti, hogy a berendezés II. osztályú vagy kettős szigetelésű elektromos készülék. Úgy tervezték, hogy ne igényeljen biztonsági csatlakozást az elektromos földhöz.
II. osztályú vezetékek (ha van): Az áramütés kockázatának csökkentése érdekében a "II. osztályú vezetékekkel" ellátott kapcsokhoz csatlakoztatott külső vezetékekhez II. osztályú vezetékek szükségesek, amelyeket képzett személy szerelt be, vagy kész vezetékek vagy kábelek használata szükséges.
Ez a készülék csak professzionális használatra szolgál. Rendeltetésszerű működési éghajlat: mérsékelt.
(Ha van) A készülék mozgatásakor vagy használaton kívül rögzítse a tápkábelt (pl. tekerje be egy kábelkötegelővel). Ügyeljen arra, hogy ne sértse meg a tápkábelt. Újbóli használat előtt győződjön meg arról, hogy a tápkábel nem sérült meg. Ha a tápkábel bármilyen módon megsérült, vigye a készüléket és a kábelt egy szakképzett szerviztechnikushoz javításra vagy cserére a gyártó előírásai szerint.
(ha van): A fejhallgatóból származó túlzott hangnyomás (nagy hangerő) halláskárosodást okozhat.
(ha van): Kérjük, olvassa el a termék telepítése vagy üzemeltetése előtt a külső alsó burkolaton vagy a hátsó panelen található fontos információkat (pl. elektromos, biztonsági stb.).
(ha van): A villámcsapás szimbólummal jelölt kapcsok elegendő nagyságúak lehetnek ahhoz, hogy áramütés veszélyét jelentsék.
A készülék körül legalább 10 mm távolság szükséges a megfelelő szellőzéshez.

Biztonsági figyelmeztetések

AZ ÁRAMÜTÉS VESZÉLYÉNEK CSÖKKENTÉSE ÉRDEKÉBEN NE TÁVOLÍTSA EL A BURKOLATOT. BELÜL NINCS FELHASZNÁLÓ ÁLTAL JAVÍTHATÓ ALKATRÉSZ. A SZERVIZELÉST CSAK KÉPZETT SZERVIZSZEMÉLYZETRE BÍZZA.

VESZÉLYES FESZÜLTSÉG: A nyílhegy szimbólummal ellátott villám az egyenlő oldalú háromszögben arra szolgál, hogy figyelmeztesse a felhasználót a termék burkolatán belüli szigetelés nélküli "veszélyes feszültség" jelenlétére, amely elegendő nagyságú lehet ahhoz, hogy áramütés kockázatát jelentse.

UTASÍTÁSOK: A felkiáltójel az egyenlő oldalú háromszögben arra szolgál, hogy figyelmeztesse a felhasználót a készülékhez mellékelt irodalomban található fontos kezelési és karbantartási (szervizelési) utasításokra.

A tűz vagy áramütés kockázatának csökkentése érdekében ne tegye ki a készüléket esőnek vagy nedvességnek. Az elektromos berendezéseket SOHA nem szabad nedves környezetben tartani vagy tárolni.

Szervizelési utasítások

Szervizelés előtt húzza ki a tápkábelt.
A kritikus alkatrészeket csak gyári alkatrészekkel vagy ajánlott egyenértékű alkatrészekkel cserélje ki.
AC hálózatról táplált egységekhez: Mielőtt a javított egységet visszaküldené a felhasználónak, használjon ohmmérőt a mindkét AC dugó érintkezőjétől az összes kitett fém alkatrészhez történő méréshez. Az ellenállásnak több mint 2 000 000 ohmnak kell lennie.
