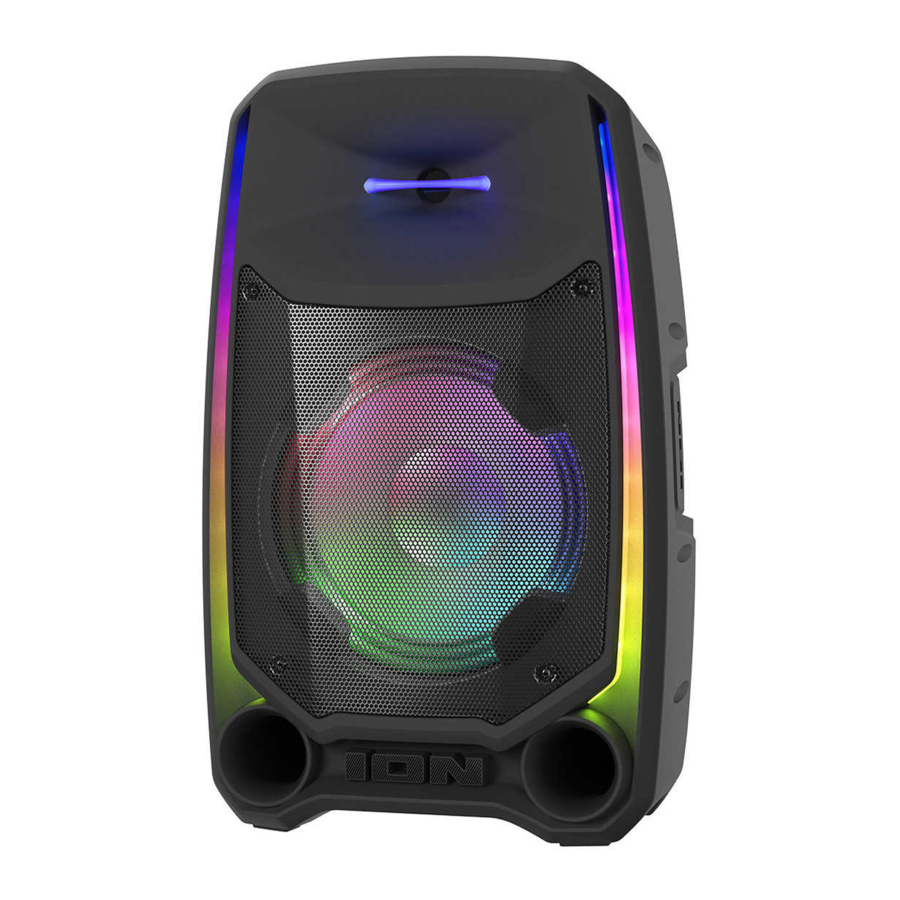

Ion Total PA Ultimate - Nagy teljesítményű hangszórórendszer kézikönyve

BEVEZETÉS

Köszönjük, hogy megvásárolta a Total PA Ultimate-et. Az ION-nál az Ön szórakozása ugyanolyan fontos számunkra, mint Önnek. Ezért tervezzük termékeinket egyetlen dologra gondolva - hogy az életed szórakoztatóbbá és kényelmesebbé tegyük.

A doboz tartalma

Total PA Ultimate
Tápkábel (5 ft. / 150 cm)
(2) Mikrofon kábellel (15 ft. / 450 cm)
Mikrofon tartó klipsz
Hangszóró állvány
Gyors üzembe helyezési útmutató

Támogatás

A termékkel kapcsolatos legfrissebb információkért (dokumentáció, műszaki adatok, rendszerkövetelmények, kompatibilitási információk stb.) és a termék regisztrációjához látogasson el a ionaudio.com oldalra.
További terméktámogatásért látogasson el a ionaudio.com/support oldalra.

Gyors üzembe helyezés

1. Győződjön meg arról, hogy a A doboz tartalma részben felsorolt összes elem megtalálható a dobozban. Nézze meg a dobozban a hablap alatt a tápkábelt és a mikrofonokat.
2. Tanulmányozza a Csatlakozási ábrát.
3. Győződjön meg arról, hogy minden bemeneti eszköz (például mikrofonok, CD-lejátszók vagy digitális médialejátszók) ki van kapcsolva, és a hangerő beállításai "nullára" vannak állítva.
4. Csatlakoztassa az összes eszközt a Csatlakozási ábrán látható módon.
5. Kapcsoljon be mindent a következő sorrendben:
   1. Audio bemeneti eszközök (pl. mikrofonok, hangszerek, CD-lejátszók)
   2. Total PA Ultimate
6. Amikor befejezte a Total PA Ultimate használatát, kapcsoljon ki mindent a következő sorrendben:
   1. Total PA Ultimate
   2. Audio bemeneti eszközök

BEÁLLÍTÁS

Egység állvány telepítése

1. Teljesen húzza ki a hangszóró állvány háromlábú lábait egy sík, stabil felületen.

2. Emelje fel a rögzítő rudat a szükséges magasságra, és húzza meg az oldalsó beállító gombot.

3. Dugja be a csapot az alsó csapfuratba, hogy a rögzítő rúd a beállított magasságban maradjon.
4. A Total PA Ultimate-en állítsa be az alsó gombot az óramutató járásával ellentétes irányba, hogy a csavar ne akadályozza a nyílást.
5. Igazítsa a Total PA Ultimate rögzítő furatát a hangszóró állvány rúdhoz, és helyezze a rúdra.
6. Húzza meg a rögzítő gombot az óramutató járásával megegyező irányba a Total PA Ultimate-en, hogy rögzítse a rúdhoz.

Csatlakozási ábra

A A doboz tartalma alatt nem szereplő elemek külön vásárolhatók meg.

JELLEMZŐK

Hátsó panel
Kattintson az alábbi vezérlőre, hogy az adott szakaszra ugorjon.

1. Kijelző (Display)
   Ez a képernyő a Total PA Ultimate aktuális működésére vonatkozó információkat mutatja.
   Megjegyzés: A Kijelző (Display) műanyag védővel van ellátva. Távolítsa el ezt az optimális megtekintéshez.

2. Vezérlőgomb (Control Knob)
   Forgassa el ezt a gombot a hangszóró fő hangerőjének (teljes kimenet) beállításához. Nyomja meg ezt a gombot a Mic 1 hangerő, a Mic 2 hangerő, a Forrás hangerő (USB, Bluetooth jel és aux bemenet), az Echo effektus, a Mély EQ és a Magas EQ kiválasztásához és beállításához. A Total PA Ultimate hangereje nincs hatással a Bluetooth-eszköz hangerejére. A legjobb hangminőség érdekében állítsa a bemeneti forrás hangerejét 100%-ra, és használja a hangszóró Forrás és Fő hangerő vezérlőjét a hangerő beállításához. További részletekért lásd a A vezérlőgomb használata című részt.
3. Következő szám (Next Track)
   Ha az USB vagy a Bluetooth van kiválasztva hangforrásként, nyomja meg ezt a gombot a lejátszási lista következő számához ugráshoz.
4. Előző szám (Previous Track)
   Ha az USB vagy a Bluetooth van kiválasztva hangforrásként, nyomja meg ezt a gombot a lejátszási lista előző számához ugráshoz. Nyomja meg újra a gombot egy másodpercen belül az előző számra ugráshoz.
5. Lejátszás/Szünet (Play/Pause)
   Ha az USB van kiválasztva hangforrásként, nyomja meg ezt a gombot az aktuálisan kiválasztott szám lejátszásához/szüneteltetéséhez. Nyomja meg kétszer ezt a gombot a lejátszás leállításához és a számok listájának elejére való visszatéréshez. Tartsa lenyomva 5 másodpercig a hangutasítások be- vagy kikapcsolásához.
   Ha a Bluetooth van kiválasztva hangforrásként, nyomja meg ezt a gombot az aktuálisan kiválasztott szám lejátszásához/szüneteltetéséhez.
6. Sztereó-Link / Ismétlés (Stereo-Link / Repeat)
   Nyomja meg és tartsa lenyomva ezt a gombot a sztereó összekapcsolás elindításához egy másik Total PA Ultimate-tel. USB módban nyomja meg ezt a gombot egyetlen szám, mappa vagy az összes szám ismétléséhez. További részletekért lásd a Két hangszóró összekapcsolása című részt.
7. Forrás gomb (Source Button)
   Nyomja meg ezt a gombot a használni kívánt hangforrás kiválasztásához: USB, AUX vagy Bluetooth. A Total PA Ultimate bekapcsolásakor az alapértelmezett forrás a Bluetooth. Az USB forrás csak akkor választható ki, ha egy USB meghajtó van csatlakoztatva a Total PA Ultimate-hez; ellenkező esetben a Forrás gomb a Bluetooth és az Aux között vált.
8. Fények gomb (Lights Button)
   Nyomja meg ezt a gombot annak kiválasztásához, hogy az előlapon lévő fények hogyan működjenek. További részletekért lásd a Fény mód című részt.
   Megjegyzés: A legjobb fényhatás elérése érdekében előfordulhat, hogy be kell állítania az eszköz hangerejét és/vagy a Forrás hangerejét.
9. USB töltés/lejátszás port (USB Charge/Playback Port)
   Ezt a portot használhatja USB-eszközök, például táblagépek vagy okostelefonok töltésére. Ha egy Bluetooth-on keresztül zenét streamelő eszközt szeretne tölteni, először szüneteltesse a zenét, majd várja meg, amíg az USB-kábel behelyezése után újra csatlakozik.
   Csatlakoztassa ide az USB flash meghajtót a zene lejátszásához. Nyomja meg a Sztereó-Link / Ismétlés (Stereo-Link / Repeat) gombot az öt ismétlési/keverési lehetőség közötti váltáshoz. További részletekért lásd az USB mód című részt.
   Megjegyzés: Az USB meghajtó nem lehet nagyobb 128 GB-nál, és lejátszható MP3 fájlokat kell tartalmaznia ahhoz, hogy az adatai megfelelően megjelenjenek a Kijelzőn (Display). Amikor MP3 fájlokat tartalmazó USB meghajtót csatlakoztat, a Total PA Ultimate a fájlokat betűrendben rendezi a gyökérkönyvtárban lévő mappák szerint, majd a mappában lévő számok neve szerint.
10. Mikrofon bemenetek (1/4" / 6,35 mm & XLR) (Mic Inputs)
    Csatlakoztasson egy mikrofont vagy mikrofon szintű forrást ezekhez a bemenetekhez.
11. Aux bemenetek (1/8" & XLR) (Aux Inputs)
    Csatlakoztasson egy CD-lejátszót, MP3-lejátszót vagy más audioforrást ezekhez a vonalszintű bemenetekhez.
12. Mix kimenet (XLR) (Mix Out)
    Csatlakoztassa ezt a kimenetet egy hangszóróhoz, keverőhöz vagy felvevőhöz.
13. Clip LED
    A Clip LED pirosan villog, ha a bemeneti aljzatokból vagy a Média panel (Media Panel) audioforrásból érkező jel túlvezérlődik (torzítás a túlságosan hangos jel miatt). Ha ez megtörténik, csökkentse a Fő hangerő (Main Volume) beállítását vagy az Aux/Mic bemenet (Aux/Mic Input) hangerejét (ha hangos eszköz van csatlakoztatva valamelyikhez).
14. Főkapcsoló (Power Switch)
    Fordítsa el ezt a kapcsolót a hangszóró be- vagy kikapcsolásához.
15. Tápkábel bemenet (IEC) (Power Cable Input)
    Dugja be ide a mellékelt tápkábelt az egység táplálásához.

MŰKÖDÉS

A Vezérlőgomb Használata

A Control Knob (Vezérlőgomb) alapértelmezés szerint az összes csatorna fő hangerőjét szabályozza. Nyomja meg a Vezérlőgombot a különböző funkciók közötti váltáshoz. Forgassa el a Vezérlőgombot a kiválasztott beállítás módosításához:

Ha 5 másodpercig nincs aktivitás a Vezérlőgombon, a funkció visszatér a Fő Hangerőre.
A hangszóró gyári alapbeállításainak visszaállításához tartsa lenyomva a Vezérlőgombot 5 másodpercig. A hangszóró újraindul, és a visszaállítás sikeres lesz.

Bluetooth Eszköz Párosítása

1. Kapcsolja be a Total PA Ultimate-et a be/ki kapcsolóval.

2. Amikor az egységet először bekapcsolja, automatikusan Bluetooth párosítási módba lép. Ha szükséges, nyomja meg a Source (Forrás) gombot a Bluetooth mód kiválasztásához. Ha a hangutasítások engedélyezve vannak, a "Bluetooth Pairing" ("Bluetooth párosítás") hangot fogja hallani.

3. Navigáljon az eszköz Bluetooth beállítási képernyőjére, keresse meg a Total PA Ultimate elemet, és csatlakozzon. Ne csatlakozzon az iPA161_BLE-hez; ez kizárólag az ION Sound Control alkalmazáshoz való csatlakozásra van fenntartva. Csatlakozás után a Bluetooth ikon villogni fog a kijelzőn, és a "Bluetooth Connected" ("Bluetooth csatlakoztatva") hangot fogja hallani.
   Megjegyzés: Ha problémái vannak a csatlakozással, válassza az "Eszköz elfelejtése" lehetőséget a Bluetooth eszközén, és próbáljon újra csatlakozni.
4. A leválasztáshoz kapcsolja ki a Bluetooth-t az eszköz Bluetooth beállításaiban.

Két Hangszóró Összekapcsolása

Két Hangszóró Összekapcsolása (Sztereó-Link)

1. Kapcsolja be mindkét Total PA Ultimate hangszórót a be/ki kapcsolókkal. Győződjön meg arról, hogy Bluetooth párosítási módban vannak, és nincsenek csatlakoztatva egy eszközhöz sem.

2. Nyomja meg és tartsa lenyomva a Stereo-Link / Repeat (Sztereó-Link / Ismétlés) gombot az egyik hangszórón (az elsődleges hangszórón, amely mindkettőt vezérelni fogja), majd a Stereo-Link / Repeat (Sztereó-Link / Ismétlés) gombot a másodlagos hangszórón a Sztereó-Link módba lépéshez. A kapcsolat létrejötte után a LINK szó megjelenik mindkét hangszóró kijelzőjén.

3. Csatlakozzon az elsődleges hangszóróhoz Bluetooth-on keresztül.
   A leválasztáshoz nyomja meg kétszer a Stereo-Link / Repeat (Sztereó-Link / Ismétlés) gombot.
   Megjegyzés: A hangszóróknak 85' (29,5 m) távolságon belül kell lenniük egymástól a megfelelő összekapcsoláshoz.
   Megjegyzés: A Total PA Ultimate nem kompatibilis a korábbi ION PA modellekkel. A korábbi modellekhez való csatlakozáshoz XLR kábelt kell használnia (nem tartozék). Csatlakoztassa az XLR kábelt a Total PA Ultimate MIX Out XLR portjához a korábbi modell XLR In portjához.

Fény Mód

Nyomja meg a Light (Fény) gombot a Total PA Ultimate LED-jeinek tíz módja közötti váltáshoz.

Megjegyzés: A legjobb fényhatás érdekében szükség lehet a csatlakoztatott eszköz vagy bemeneti forrás hangerejének növelésére.

• Crazy Rainbow ("Őrült szivárvány"): A színek szivárványa emelkedik fel az oldalsó fényekből. A magassugárzó fényei a legfelső oldalsó LED-ekhez igazodnak. A mélysugárzó fényei szivárványszínek körében cikláznak.
• Starlight ("Csillagfény"): A LED-ek véletlenszerű színt villantanak, és lassan elhalványulnak. Ez a hatás ütem szinkronizálást használ. A megjelenő "csillagok" száma a dal hangerején alapul (minél hangosabb a dal, annál több LED villog).
• Beat and Rise ("Ütem és emelkedés"): Az oldalsó fények alulról felfelé emelkednek, ahogy a dal hangereje változik. A magassugárzó és a mélysugárzó fényei a dal ütemére pulzálnak.
• Solid ("Szilárd"): Minden LED ugyanazt a színt tartja (a szín az ION Sound Control alkalmazásból állítható be). Alapértelmezés szerint a szín kék. 15 szín választható az ION Sound Control alkalmazásból.
• Rising Pulse ("Emelkedő pulzus"): Az oldalsó fények emelkednek és süllyednek, a színeket a zene ütemével szinkronban váltogatva. A magassugárzó és a mélysugárzó fényei kiegészítő színekkel pulzálnak be és ki.
• Breathing Color ("Lélegző szín"): Minden LED ugyanazt a színt használja, be- és elhalványulva, miközben a teljes színspektrumon ciklázik.
• Rain Drops ("Esőcseppek"): Az oldalsó fények egy színt dobnak a tetejéről az aljára. Miután a szín eléri az alját, a mélysugárzó és a magassugárzó fényei ugyanazzal a színnel pulzálnak, mint az esőcsepp színe.
• Double Color ("Dupla szín"): A LED-ek egyik oldala (beleértve a mélysugárzóból 2-t és a magassugárzóból 1-et) egy színt mutat, míg a LED másik oldala a teljes színspektrumon egy közeli színnel világít.
• Fire Pit ("Tűzrakó hely"): A magassugárzó és a mélysugárzó fényei pirosan, sárgán és narancssárgán villognak, az oldalsó fények pedig a zene hangerejétől függően emelkednek és süllyednek.
• Random ("Véletlenszerű"): Az oldalsó LED-ek véletlenszerűen cikláznak a teljes színspektrumon, 5-7 másodpercenként változva.
• Off ("Ki"): Minden LED ki van kapcsolva.

USB Mód

Amikor egy kompatibilis fájlokat tartalmazó USB meghajtót helyeznek be az USB töltő/lejátszó portba, a Total PA Ultimate automatikusan USB módba kapcsol. Ha az USB meghajtó már be van helyezve, és egy másik módot használ, nyomja meg a Source (Forrás) gombot, amíg az USB mód ki nem lesz választva. A Total PA Ultimate automatikusan lejátsza az első kompatibilis MP3 fájlt. A fájlok a gyökérszinten lévő elemek ábécé sorrendjében, majd mappánként ábécé sorrendben, majd a számcím szerint kerülnek lejátszásra. A média lejátszása leáll, amikor az összes média lejátszásra került az USB meghajtón. Nyomja meg és tartsa lenyomva a Next (Következő) és Previous (Előző) gombokat a dalon belüli gyors előre- vagy visszatekeréshez.

Megjegyzés: Az USB meghajtónak lejátszható MP3 fájlokat kell tartalmaznia ahhoz, hogy megjelenjen a média panel kijelzőjén.

Nyomja meg a Stereo-Link/ Repeat (Sztereó-Link/ Ismétlés) gombot az ismétlés/keverés opciók közötti váltáshoz.

Ismétlési beállítások (a rövidítések megjelennek a kijelzőn):

• A jelenlegi USB szám ismételt lejátszása (OnE). Ez az alapértelmezett mód bekapcsoláskor.
• A számok lejátszása véletlenszerű sorrendben (rAn).
• Az összes szám lejátszása az USB meghajtón ismételve (ALL).
• Az aktuális mappa számlistájának ismételt lejátszása (FOLd). A használt mappa azon alapul, hogy melyik szám szól, amikor aktiválják. Például, ha egy szám a gyökérszinten szól, a FOLd kiválasztása csak a gyökérszinten lévő számokat ismétli meg. Ha egy szám az "A" mappában van, akkor csak az "A" mappában lévő számok lesznek ismételve.

Applikáció Vezérlés

Az alkalmazással való lehető legjobb élmény biztosítása érdekében használja a legfrissebb Android OS-t vagy iOS-t az eszközén.

Kövesse az alábbi lépéseket az ingyenes alkalmazás letöltéséhez az eszközére:

1. Nyissa meg az Apple App Store-t vagy a Google Play-t az eszközén. Ezután keresse meg az ION Sound Control alkalmazást.
2. Kövesse a képernyőn megjelenő utasításokat az alkalmazás letöltéséhez és telepítéséhez. A letöltés után az ION Sound Control alkalmazás megjelenik az eszköz kezdőképernyőjén.
3. Csatlakoztassa eszközét a Total PA Ultimate-hez Bluetooth-on keresztül. Lásd a Bluetooth Eszköz Párosítása részt, hogy megtudja, hogyan kell ezt megtenni.
4. Nyissa meg az ION Sound Control alkalmazást. Ha a rendszer kéri, engedélyezze az alkalmazás számára az eszköz Bluetooth és helymeghatározási szolgáltatásainak elérését.
5. Válassza a Total PA Ultimate ikont a következő képernyőre lépéshez, ahol az alkalmazással vezérelheti a hangszóró különböző funkcióit, például:

• Volume (Hangerő): Állítsa be a hangszóró hangerejét és a Mic 1/2 hangerejét.
• Source Selection (Forrás kiválasztása): Válassza ki a használni kívánt forrást: Bluetooth, USB vagy Aux.
• Source Volume (Forrás hangereje): Állítsa be a bejövő hangerőt a Bluetooth, USB és Aux forrásokhoz.
• EQ: Állítsa be a hangszóró hangszínszabályozását.
• Mic Echo (Mikrofon visszhang): Kapcsolja be/ki a mikrofon visszhang effektust.
• Mic Volume (Mikrofon hangereje): Állítsa be a mikrofon bemenet hangerejét.
• Voice Prompts (Hangutasítások): Engedélyezze vagy tiltsa le a hangutasításokat.
• Support (Támogatás): Látogassa meg az ionaudio.com oldalt, lépjen kapcsolatba a műszaki támogatással, és tekintse meg a garanciális információkat és a gyakran ismételt kérdéseket.
• Light Effect (Fényeffektus): Válassza ki a fényeffektust.
• Over-The-Air Firmware Updates (Vezeték nélküli firmware frissítések): Legyen naprakész a legújabb firmware telepítéssel.

HIBAELHÁRÍTÁS

Ha a hang torz

Próbálja meg csökkenteni a hangforrás, a hangszer vagy a mikrofon hangerejét. Ezenkívül próbálja meg csökkenteni a Total PA Ultimate teljes hangerejét a Control Knob (Vezérlőgomb) segítségével.

Zúgást hallok, amikor a kábelek csatlakoztatva vannak

• Húzza ki a kábeleket a bemeneti aljzatokból, hogy megnézze, hibás-e a kábel.
• Győződjön meg arról, hogy a jelkábelek nincsenek a tápkábelek közelében.
• Csatlakoztassa az összes audioberendezés tápkábelét olyan aljzatokba, amelyek közös földeléssel rendelkeznek.

Ha túl sok a mélyhang

Próbálja meg beállítani az EQ vezérlőt a hangforrásán vagy a Total PA Ultimate-en a mélyhangszint csökkentéséhez. Ez lehetővé teszi, hogy hangosabban játssza le a zenét, mielőtt a clipping (torzítás) bekövetkezik.

Ha magas hangú sípoló hangot hall, amikor mikrofont használ
Ez valószínűleg gerjedés. Irányítsa a mikrofont a hangszórótól távol.

Ha nem hallja a mikrofont a zene hangereje mellett
Vegye lejjebb a zene hangerejét a forrásból.

Ha nem tudja csatlakoztatni audioeszközét a Total PA Ultimate-hez Bluetooth-on keresztül:

• Tartsa az audioeszközét (pl. okostelefon vagy tablet) és a Total PA Ultimate-et a lehető legközelebb egymáshoz, miközben csatlakozni próbál. Győződjön meg arról, hogy sem az audioeszközt, sem a Total PA Ultimate-et nem akadályozzák falak, bútorok stb.
• Állítsa vissza a Bluetooth-kapcsolatot a Total PA Ultimate-en, hogy leválassza a Total PA Ultimate-et bármely más audioeszközről, és indítsa újra a keresési folyamatot. Ha ez nem működik azonnal, kapcsolja ki a Total PA Ultimate-et, majd kapcsolja vissza. További információért lásd a Bluetooth-eszköz párosítása című részt.
• Állítsa vissza a Bluetooth-kapcsolatot az audioeszközén a Bluetooth kikapcsolásával és visszakapcsolásával. Ezt a telefon vagy más audioeszköz Beállítások (Settings) menüjében találja a Bluetooth alatt.
  Ha ez nem működik, és korábban már csatlakozott a Total PA Ultimate-hez, keresse meg a Total PA Ultimate-et az audioeszköz Bluetooth menüjében elérhető vagy korábban csatlakoztatott eszközök listájában, koppintson a mellette található "fogaskerék" vagy "i" ikonra, majd válassza a Leválasztás (Unpair) vagy a Elfelejtés (Forget) lehetőséget. Kapcsolja ki és vissza a Total PA Ultimate-et, és próbálja meg újra a párosítást, amint újra megjelenik az elérhető eszközök listájában.
  Megjegyzés: Ha a Total PA Ultimate nemrégiben egy másik audioeszközhöz lett párosítva, amely még mindig hatótávolságon belül van, előfordulhat, hogy meg kell ismételnie ezt a folyamatot azzal az audioeszközzel, hogy teljesen leválassza.

Ha hangkimaradásokat tapasztal a Bluetooth-eszközről történő zenelejátszás közben, ez azért fordulhat elő, mert az egység megpróbál csatlakozni egy másik hangszóróhoz. Ez akkor fordulhat elő, ha kikapcsol egy olyan hangszórót, amely az egységéhez volt csatlakoztatva, vagy ha most kapcsolta be az egységet, és Stereo-Link módban van. A hangkimaradások megállításához lépjen ki a Stereo-Link módból a Stereo-Link / Repeat gomb kétszeri megnyomásával. Alternatív megoldásként várhatja, hogy az egység csatlakozzon egy másik hangszóróhoz, ha van egy a hatótávolságon belül.

Műszaki adatok

A műszaki adatok előzetes értesítés nélkül változhatnak.
*A Bluetooth és a vezeték nélküli vétel és hatótávolságát a falak, akadályok és mozgás befolyásolják. Az optimális teljesítmény érdekében helyezze a terméket a szoba közepére, hogy ne akadályozzák falak, bútorok stb.

ionaudio.com/support
