Ion PRO GLOW EXPRESS - Hangszórórendszer kézikönyve

A doboz tartalma

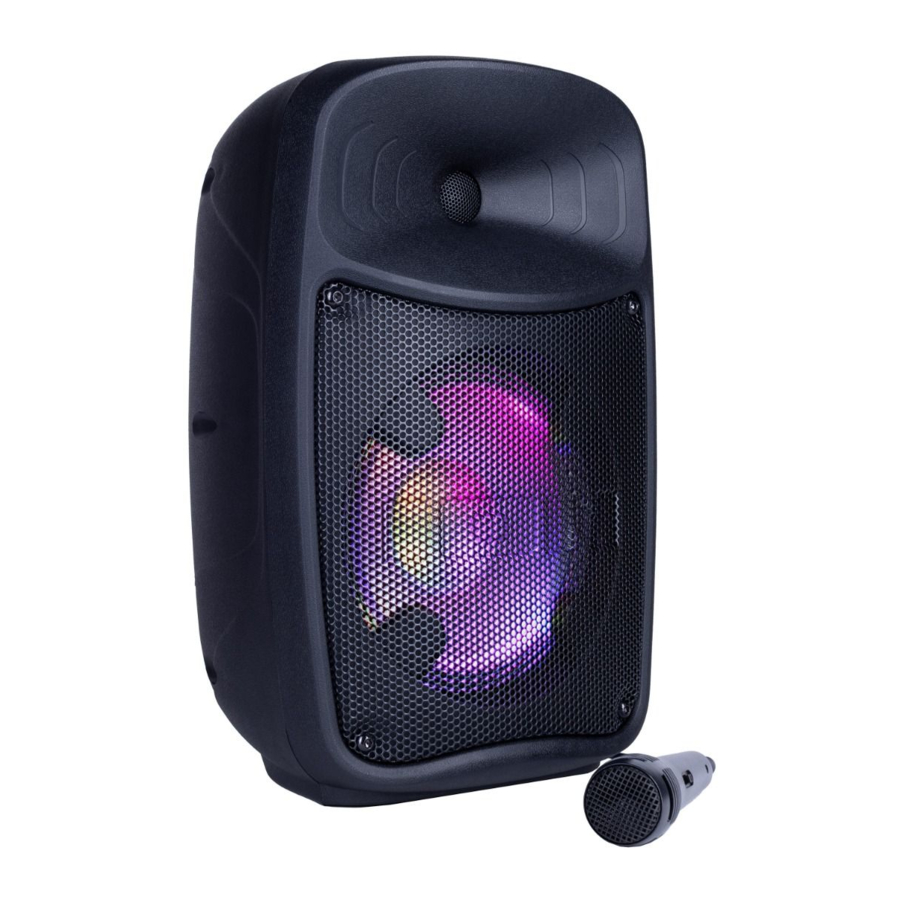

Pro Glow™ Express
IEC320 C13 tápkábel (5 ft / 150 cm)
Mikrofon kábellel (8.2 ft / 250 cm)
Gyors üzembe helyezési útmutató

Támogatás

A termékkel kapcsolatos legfrissebb információkért (dokumentáció, műszaki adatok, rendszerkövetelmények, kompatibilitási információk stb.) és a termék regisztrálásához látogasson el az ionaudio.com oldalra.
További terméktámogatásért látogasson el az ionaudio.com/support oldalra.

Gyors üzembe helyezés

1. Győződjön meg arról, hogy az Bevezetés > A doboz tartalma részben felsorolt összes elem megtalálható a dobozban.
2. A termék használata előtt olvassa el a Biztonsági és jótállási kézikönyvet.
3. Tanulmányozza a Beállítás > Csatlakoztatási ábra részt.
4. Győződjön meg arról, hogy minden bemeneti eszköz (pl. mikrofonok, CD-lejátszók vagy digitális médialejátszók) ki van kapcsolva, és a hangerő beállításai "nullára" vannak állítva.
5. Csatlakoztasson minden eszközt a Csatlakoztatási ábrán látható módon.
6. Kapcsoljon be mindent a következő sorrendben:
   1. Audio bemeneti eszközök (pl. mikrofon, hangszerek, CD-lejátszók)
   2. Pro Glow Express
7. Amikor befejezte a Pro Glow Express használatát, kapcsoljon ki mindent a következő sorrendben:
   1. Pro Glow Express
   2. Audio bemeneti eszközök

BEÁLLÍTÁS

Állványra szerelés

Megjegyzés: A hangszóróállvány nem tartozék, külön megvásárolható.

1. Teljesen húzza ki a hangszóróállvány háromlábú lábait egy sík, stabil felületen.

2. Emelje fel a rögzítő rudat a szükséges magasságba, és húzza meg az oldalsó beállító gombot.

3. Dugja be a csapot az alsó csaplyukba, hogy a rögzítő rúd a beállított magasságban maradjon.
4. A Pro Glow Express-en állítsa az alsó gombot az óramutató járásával ellentétes irányba, hogy a csavar ne akadályozza a nyílást.
5. Igazítsa a Pro Glow Express rögzítő furatát a hangszóróállvány rúdhoz, és helyezze a rúdra.
6. Húzza meg a rögzítő gombot az óramutató járásával megegyező irányba a Pro Glow Express-en, hogy rögzítse a rúdhoz.

Csatlakoztatási ábra

JELLEMZŐK

Hátsó panel
Kattintson egy vezérlőre az adott szakaszra ugráshoz.

1. Kijelző
   Ez a képernyő a Pro Glow Express aktuális műveletére vonatkozó információkat jeleníti meg.

   Megjegyzés: A Kijelző (Display) műanyag védővel van ellátva. Távolítsa el az optimális megtekintés érdekében.
2. Vezérlőgomb
   Nyomja meg ezt a gombot a következő vezérlők közötti váltáshoz, a Kijelzőn (Display) jelzett módon, majd forgassa el a gombot a kiválasztott vezérlő beállításához:
   • VOL: Beállítja a hangszóró teljes fő hangerőjét (0–30).
   • MIC: Beállítja a mikrofon bemeneti hangerejét, függetlenül a többi csatornától (0– 30).
   • SOURCE: Beállítja a forrás hangerejét (Bluetooth, AUX vagy USB), függetlenül a Mic csatornától (0–30).
   • ECHO: Beállítja a mikrofon visszhang hatásának mértékét (0–10).
   • LOW: Növeli vagy csökkenti az alacsony frekvenciájú EQ-t minden csatornára (-12 – 0 – 12).
   • HIGH: Növeli vagy csökkenti a magas frekvenciájú EQ-t minden csatornára (-12 – 0 – 12).

Ha a Vezérlőgomb (Control Knob) öt másodpercig nem mozdul, a funkció visszatér a VOL-ra.
Nyomja meg és tartsa lenyomva a Vezérlőgombot (Control Knob) öt másodpercig az alapértelmezett beállítások visszaállításához.
Megjegyzés: A legjobb hangminőség érdekében állítsa a bemeneti forrás hangerejét 100%-ra, és használja a hangszóró Forrás és Fő hangerő vezérlését a hangerő beállításához.
További információkért lásd a Működés > A vezérlőgomb használata részt.

3. Előző gomb (Previous Button)
   Nyomja meg ezt a gombot, hogy visszatérjen az aktuális Bluetooth vagy USB szám elejére. Nyomja meg újra a gombot egy másodpercen belül, hogy a következő számra ugorjon.
4. Következő gomb (Next Button)
   Nyomja meg ezt a gombot, hogy a következő Bluetooth vagy USB számra ugorjon.
5. Lejátszás/Szünet gomb (Play/Pause Button)
   Nyomja meg ezt a gombot a Bluetooth vagy USB hang elindításához és leállításához.
   Nyomja meg és tartsa lenyomva ezt a gombot a hangutasítások engedélyezéséhez vagy letiltásához.
6. Sztereó-Link / Ismétlés gomb (Stereo-Link / Repeat Button)
   Nyomja meg és tartsa lenyomva ezt a gombot a sztereó összekapcsolás elindításához egy másik Pro Glow Express-hez. További információkért lásd a Működés > Két hangszóró összekapcsolása részt.
   USB módban nyomja meg ezt a gombot a lejátszási mód megváltoztatásához. További információkért lásd a Működés > USB mód részt.
7. Forrás gomb (Source Button)
   Nyomja meg ezt a gombot a Bluetooth, Aux és USB módok közötti váltáshoz. Az aktuális mód a Kijelzőn (Display) jelenik meg.
8. Fények gomb (Lights Button)
   Nyomja meg ezt a gombot az öt világítási mód közötti váltáshoz, vagy a fények kikapcsolásához. További információkért lásd a Működés > Világítási módok részt.
9. USB töltés/lejátszás port (USB Charge/Playback Port)
   Ezt a portot használhatja az USB-eszköz, például táblagép vagy okostelefon töltésére. Ha egy eszközt tölt fel, amely Bluetooth-on keresztül streamel zenét, először szüneteltesse a zenét, majd várja meg, amíg az USB-kábel (nem tartozék) behelyezése után újra csatlakozik.
   Ide csatlakoztathat egy USB flash meghajtót is a zene lejátszásához. További információkért lásd a Működés > USB mód részt
10. Mic In
    Csatlakoztassa a mellékelt mikrofont ehhez a bemenethez a 1/4" (6,35 mm) kábellel
11. Aux In
    Csatlakoztasson egy CD-lejátszót, MP3-lejátszót vagy más hangforrást ehhez az 1/8" (3,5 mm) bemenethez.
12. Tápellátás LED (Power LED)
    Ez a LED világít, amikor a készülék be van kapcsolva.
13. Clip LED
    Ez a LED pirosan villog, ha a bemeneti aljzatokból vagy a hangforrásból érkező jel túlvezérelt (torzítás a túlságosan hangos jel miatt). Ha ez megtörténik, csökkentse a fő hangerőt vagy a forrás hangerejét az Aux vagy Mic bemenetekhez (ha hangos eszköz van csatlakoztatva valamelyikhez) a Vezérlőgomb (Control Knob) segítségével.
14. Hálózati kapcsoló (Power Switch)
    Be- vagy kikapcsolja a Pro Glow Express-t. Ha a tápfeszültség be van kapcsolva, a Tápellátás LED (Power LED) zölden világít.
15. Tápkábel bemenet (Power Cable Input)
    Csatlakoztassa ide a mellékelt tápkábelt a készülék tápellátásához.

MŰKÖDÉS

A Vezérlőgomb Használata

A Control Knob (Vezérlőgomb) alapértelmezés szerint az összes csatorna fő hangerőjét szabályozza. Nyomja meg a Control Knob (Vezérlőgomb) gombot a különböző funkciók közötti váltáshoz. Forgassa el a Control Knob (Vezérlőgomb) gombot a kiválasztott beállítás módosításához:

Ha a Control Knob (Vezérlőgomb) 5 másodpercig nem érzékel aktivitást, a funkció visszatér a fő hangerőhöz.
A hangszóró gyári alapbeállításainak visszaállításához tartsa lenyomva a Control Knob (Vezérlőgomb) gombot 5 másodpercig. A hangszóró újraindul, és a visszaállítás sikeres lesz.

Bluetooth Eszköz Párosítása

1. Kapcsolja be a Bluetooth-eszközét.

2. Kapcsolja be a Pro Glow Express-t. Amikor az egységet először bekapcsolja, automatikusan Bluetooth párosítási módba lép. Ha szükséges, nyomja meg a Source (Forrás) gombot a Bluetooth mód kiválasztásához. Ha a hangutasítások engedélyezve vannak, a "Bluetooth Pairing" ("Bluetooth párosítás") üzenetet fogja hallani.

3. Navigáljon a Bluetooth-eszköz beállítási képernyőjére, keresse meg a "PRO GLOW EXPRESS" elemet, és csatlakozzon. Ha a hangutasítások engedélyezve vannak, a "Bluetooth Connected" ("Bluetooth csatlakoztatva") üzenetet fogja hallani.
   Megjegyzés: Ha a Bluetooth-eszköz párosítási kódot kér, írja be a "0000" kódot.

A párosított Bluetooth-eszköz leválasztásához kapcsolja ki vagy válassza le a Bluetooth-eszközét.
Tipp: Ha ki szeretné kapcsolni (vagy bekapcsolni) a hangutasításokat, tartsa lenyomva a Play / Pause (Lejátszás / Szünet) gombot öt másodpercig.

Két Hangszóró Összekapcsolása

Ha zenét szeretne lejátszani egy Bluetooth-eszközről, először "összekapcsolhat" két Pro Glow Express hangszórót, hogy sztereóban hallgathassa a zenét. Az egyik Pro Glow Express bal hangszóróként, a másik pedig jobb hangszóróként fog működni.

Két Pro Glow Express hangszóró összekapcsolása:

1. Nyomja meg és tartsa lenyomva a Stereo-Link / Repeat (Sztereó-összekapcsolás / Ismétlés) gombot mindkét hangszórón a Stereo-Link módba lépéshez. Hangot fog hallani, és a LINK szó villogni fog mindkét hangszóró Display (Kijelző) képernyőjén, miközben keresik egymást. Miután létrejött a kapcsolat, a LINK szó a Display (Kijelző) képernyőn marad.

   Megjegyzés: Az összekapcsolási folyamat akár egy percig is eltarthat. Minél közelebb vannak egymáshoz a hangszórók, annál gyorsabban létrejön a kapcsolat.
2. Miután a két hangszóró össze van kapcsolva, nyomja meg és engedje fel a Source button (Forrás gombot) bármelyik hangszórón a Bluetooth mód kiválasztásához és a Bluetooth párosítási folyamat megkezdéséhez. A Bluetooth párosításhoz használt hangszóró lesz az elsődleges hangszóró. A Display (Kijelző) képernyőjén a Bluetooth ikon villogni fog, jelezve, hogy a Bluetooth párosítás folyamatban van.

3. Navigáljon a Bluetooth-eszköz beállítási képernyőjére, keresse meg a Pro Glow Express-t, és csatlakozzon. Amikor a Bluetooth-eszköz csatlakoztatva van, a Bluetooth ikon folyamatosan világít az elsődleges hangszóró Display (Kijelző) képernyőjén, és a Bluetooth-eszközről hangot játszhat le a két összekapcsolt hangszórón keresztül.

Két hangszóró leválasztásához vagy a két hangszóró közötti kapcsolat megszüntetéséhez nyomja meg kétszer a Stereo-Link / Repeat button (Sztereó-összekapcsolás / Ismétlés gombot) bármelyik hangszórón.
Megjegyzés: A Pro Glow Express nem kompatibilis a korábbi ION Audio Pro Glow modellek vezeték nélküli összekapcsolásával.

Fény Módok

Nyomja meg a Light (Fény) gombot a Pro Glow Express LED-jeinek öt módja közötti váltáshoz.

Megjegyzés: A legjobb fényhatás elérése érdekében szükség lehet a csatlakoztatott eszköz vagy bemeneti forrás hangerejének növelésére.

• Color Cycle (Színciklus): A fények lassan világítanak és váltakoznak a színek között.
• Beat Sync (Ütem Szinkron): A fények színe változik és villog a zene ütemére.
• Two-Tone Fade (Kéttónusú Átfedés): A fények átfedik egymást a színek között, a felső két LED egy színben, az alsó kettő pedig egy másik színben.
• Rainbow Chase Beat-Sync (Szivárvány Üldözés Ütem-Szinkron): A fények az óramutató járásával megegyező irányban mozognak a mélysugárzó körül, mint egy szivárvány. Ahogy a zene hangereje változik, a sebesség növekszik vagy csökken.
• Solid (Folyamatos): A fények mind egyetlen színben világítanak (alapértelmezés szerint kék). A színt az ION Sound Control alkalmazással módosíthatja. Az ION Sound Control alkalmazásból 15 szín választható ki.
• Off (Ki): Minden LED ki van kapcsolva.

USB Mód

Amikor egy kompatibilis fájlokat tartalmazó USB-meghajtót helyez be a USB Charge/Playback Port (USB Töltő/Lejátszó Portba), a Pro Glow Express automatikusan USB módba kapcsol. Ha az USB-meghajtó már be van helyezve, és egy másik módot használ, nyomja meg a Source (Forrás) gombot, amíg az USB mód ki nem lesz választva.
A Pro Glow Express automatikusan lejátssza az első kompatibilis MP3 fájlt. A fájlok a gyökérszinten lévő elemek ábécé sorrendjében, majd a mappák ábécé sorrendjében, végül a számok neveinek ábécé sorrendjében kerülnek lejátszásra. A média lejátszása leáll, amikor az összes média lejátszásra került az USB-meghajtón.

Megjegyzés: Az USB-meghajtónak lejátszható MP3 fájlokat kell tartalmaznia ahhoz, hogy megjelenjen a média panel kijelzőjén.

Nyomja meg a Next (Következő) és a Previous (Előző) gombot a következő vagy előző számra lépéshez. Tartsa lenyomva ezeket a gombokat a számon belüli gyors előre- vagy visszatekeréshez.

Nyomja meg a Stereo-Link / Repeat (Sztereó-összekapcsolás / Ismétlés) gombot az ismétlés/véletlenszerű lejátszás opciók közötti váltáshoz (a rövidítések megjelennek a kijelzőn):

• A jelenlegi USB-szám ismételt lejátszása (OnE). Ez az alapértelmezett mód bekapcsoláskor.
• A számok véletlenszerű sorrendben történő lejátszása (rAn).
• Az összes szám ismételt lejátszása az USB-meghajtón (ALL).
• Az aktuális mappa számlistájának ismételt lejátszása (FOLd). A használt mappa azon alapul, hogy melyik szám szól, amikor aktiválják. Például, ha egy szám a gyökérszinten szól, a FOLd kiválasztása csak a gyökérszinten lévő számokat ismétli meg. Ha egy szám az "A" mappában van, akkor csak az "A" mappában lévő számok ismétlődnek.

Applikáció Vezérlés

Az alkalmazással való lehető legjobb élmény biztosítása érdekében használja a legfrissebb Android OS vagy iOS rendszert az eszközén.

Kövesse az alábbi lépéseket az ingyenes alkalmazás letöltéséhez az eszközére:

1. Nyissa meg az Apple App Store-t vagy a Google Play-t az eszközén. Ezután keresse meg az ION Sound Control alkalmazást.
2. Kövesse a képernyőn megjelenő utasításokat az alkalmazás letöltéséhez és telepítéséhez. A letöltés után az ION Sound Control alkalmazás megjelenik az eszköz kezdőképernyőjén.
3. Csatlakoztassa eszközét a Pro Glow Express-hez Bluetooth-on keresztül. Lásd a Működés > Bluetooth Eszköz Párosítása részt, hogy megtudja, hogyan kell ezt megtenni.
4. Nyissa meg az ION Sound Control alkalmazást. Ha a rendszer kéri, engedélyezze az alkalmazás számára, hogy hozzáférjen az eszköz Bluetooth- és helymeghatározási szolgáltatásaihoz.
5. Kövesse a képernyőn megjelenő lépéseket a Pro Glow Express megkereséséhez és csatlakoztatásához. A csatlakozás után vezérelheti a hangszóró különböző funkcióit, például:

• Source Selection (Forrás Kiválasztása): Válassza ki a használni kívánt forrást (Bluetooth, USB vagy Aux).
• Volume (Hangerő): Állítsa be a hangszóró hangerejét.
• Source Volume (Forrás Hangerő): Állítsa be a Bluetooth, USB vagy Aux források bejövő hangerejét.
• Mic Volume: (Mikrofon Hangerő:) Állítsa be a mikrofon bemenet hangerejét.
• EQ: Állítsa be a hangszóró hangszínszabályozását.
• Voice Prompts (Hangutasítások): Engedélyezze vagy tiltsa le a hangutasításokat.
• Lights (Fények): Módosítsa a fény módokat.
• Mic Echo: (Mikrofon Visszhang:) Állítsa be a mikrofonra alkalmazott visszhang mértékét.
• Over-The-Air Firmware Updates: (Vezeték Nélküli Firmware Frissítések:) Legyen naprakész a legújabb firmware telepítéssel.
• Support (Támogatás): Látogasson el az ionaudio.com oldalra, vegye fel a kapcsolatot a műszaki támogatással, és tekintse meg a garanciális információkat és a gyakran ismételt kérdéseket.

HIBAELHÁRÍTÁS

Ha a hang torz

Próbálja meg csökkenteni a hangforrás, a hangszer vagy a mikrofon hangerejét. Ezenkívül próbálja meg csökkenteni a Pro Glow Express teljes hangerejét a Control Knob (vezérlőgomb) segítségével.

Zúgást hallok, amikor kábeleket csatlakoztatok

• Húzza ki a kábeleket a bemeneti aljzatokból, hogy megnézze, hibás-e a kábel.
• Győződjön meg arról, hogy a jelkábelek nincsenek a tápkábelek közelében.
• Csatlakoztassa az összes audioberendezés tápkábelét olyan aljzatokba, amelyek közös földeléssel rendelkeznek.

Ha magas hangú sípoló hangot hall, amikor mikrofonokat használ
Ez valószínűleg visszacsatolás. Irányítsa a mikrofont a hangszórótól távol.

Ha nem hallja a mikrofont a zene hangereje mellett
Vegye le a zene hangerejét a forrásból.

Ha túl sok a basszus

Próbálja meg beállítani a hangszínt vagy az EQ vezérlést a hangforrásán vagy a Pro Glow Express-en az ION Sound Control App (ION Hangvezérlő alkalmazás) segítségével a basszus szint csökkentéséhez. Ez lehetővé teszi, hogy hangosabban játssza le a zenét, mielőtt a clipping (torzítás) bekövetkezik.

Ha nem tudja csatlakoztatni audioeszközét a Pro Glow Express-hez Bluetooth-on keresztül:

• Tartsa az audioeszközét (pl. okostelefon vagy tablet) és a Pro Glow™ Express-t a lehető legközelebb egymáshoz a csatlakozás közben. Győződjön meg arról, hogy sem az audioeszközt, sem a Pro Glow Express-t nem akadályozzák falak, bútorok stb.
• Nyomja meg kétszer a Bluetooth gombot, hogy leválassza a Pro Glow Express-t bármely más audioeszközről, és indítsa újra a keresési folyamatot. Ha ez nem működik azonnal, kapcsolja ki a Pro Glow Express-t, majd kapcsolja vissza. További információkért lásd a Működés > Bluetooth-eszköz párosítása részt.
• Állítsa vissza a Bluetooth-kapcsolatot az audioeszközén a Bluetooth kikapcsolásával, majd visszakapcsolásával. Ezt a telefon vagy más audioeszköz Beállítások menüjében találja a Bluetooth alatt.
  Ha ez nem működik, és korábban már csatlakozott a Pro Glow Express-hez, keresse meg a Pro Glow Express-t az audioeszköz Bluetooth menüjében elérhető vagy korábban csatlakoztatott eszközök listájában, koppintson a mellette található "fogaskerék" vagy "i" ikonra, majd válassza a Leválasztás vagy a Elfelejtés lehetőséget. Kapcsolja ki a Pro Glow Express-t, majd kapcsolja vissza, és próbálja meg újra a párosítást, amint újra megjelenik az elérhető eszközök listájában.

Megjegyzés: Ha a Pro Glow Express nemrégiben egy másik audioeszközhöz lett párosítva, amely még mindig hatótávolságon belül van, előfordulhat, hogy meg kell ismételnie ezt a folyamatot azzal az audioeszközzel, hogy teljesen leválassza.

Műszaki adatok

A műszaki adatok előzetes értesítés nélkül változhatnak.
*A Bluetooth és a vezeték nélküli vétel és hatótávolságát a falak, akadályok és mozgás befolyásolják. Az optimális teljesítmény érdekében helyezze a terméket a szoba közepére, hogy ne akadályozzák falak, bútorok stb.
