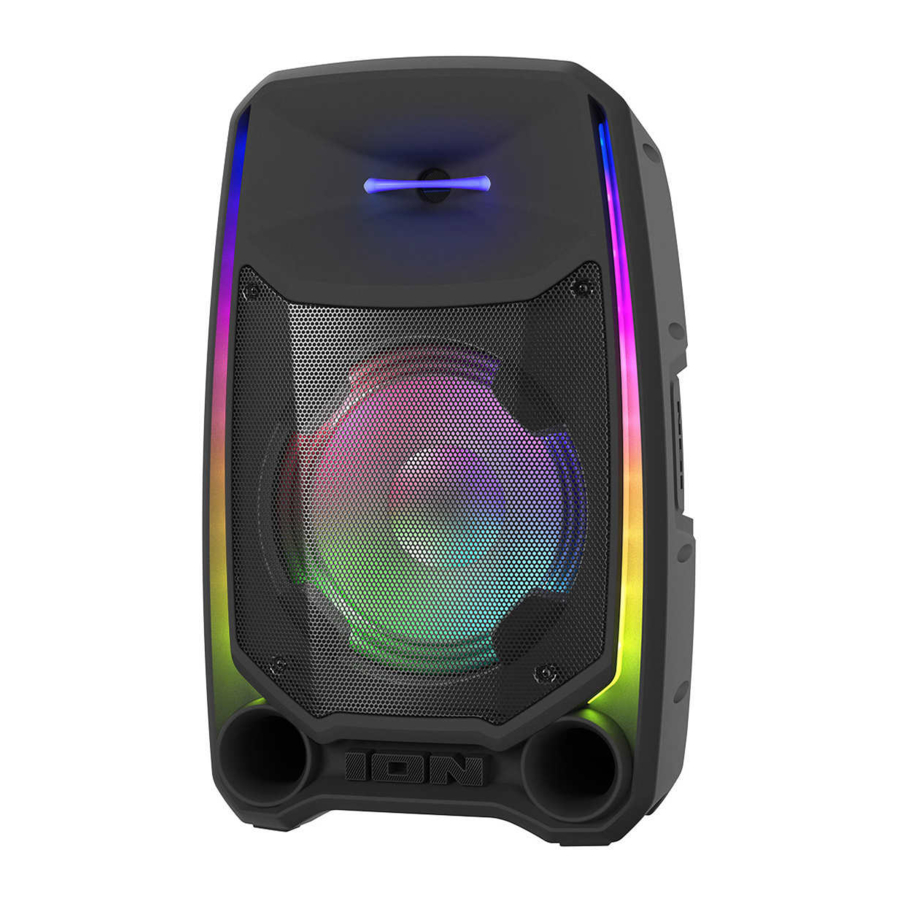

Ion Total PA Ultimate - priručnik za sustav zvučnika velike snage

UVOD

Zahvaljujemo na kupnji Total PA Ultimate. U ION-u nam je vaša zabava jednako važna kao i vama. Zato dizajniramo naše proizvode s jednom stvari na umu—da vam život učinimo zabavnijim i praktičnijim.

Sadržaj kutije

Total PA Ultimate
Kabel za napajanje (5 ft. / 150 cm)
(2) Mikrofona s kabelom (15 ft. / 450 cm)
Kopča za držač mikrofona
Stalak za zvučnik
Vodič za brzi početak

Podrška

Za najnovije informacije o ovom proizvodu (dokumentacija, tehničke specifikacije, zahtjevi sustava, informacije o kompatibilnosti itd.) i registraciju proizvoda posjetite ionaudio.com.
Za dodatnu podršku proizvoda posjetite ionaudio.com/support.

Brzi početak

1. Provjerite jesu li svi predmeti navedeni u Sadržaju kutije uključeni u kutiju. Potražite u kutiji ispod pjenaste ploče kabel za napajanje i mikrofone.
2. Proučite Dijagram povezivanja.
3. Provjerite jesu li svi ulazni uređaji (kao što su mikrofoni, CD playeri ili digitalni media playeri) isključeni s postavkama glasnoće postavljenim na "nulu".
4. Povežite sve uređaje kao što je prikazano u Dijagramu povezivanja.
5. Uključite sve sljedećim redoslijedom:
   1. Audio ulazni uređaji (npr. mikrofoni, instrumenti, CD playeri)
   2. Total PA Ultimate
6. Kada završite s korištenjem Total PA Ultimate, isključite sve sljedećim redoslijedom:
   1. Total PA Ultimate
   2. Audio ulazni uređaji

POSTAVLJANJE

Postavljanje stalka jedinice

1. Potpuno izvucite noge tronošca stalka za zvučnik na ravnoj, stabilnoj površini.

2. Podignite stup za montiranje do potrebne visine i zategnite bočni gumb za podešavanje.

3. Umetnite zatik u donju rupu za zatik kako bi stup za montiranje ostao na postavljenoj visini.
4. Na Total PA Ultimate, podesite donji gumb u smjeru suprotnom od kazaljke na satu tako da vijak ne blokira otvor.
5. Poravnajte rupu za montiranje Total PA Ultimate sa stupom stalka za zvučnik i postavite je na stup.
6. Zategnite gumb za montiranje u smjeru kazaljke na satu na Total PA Ultimate kako biste ga pričvrstili za stup.

Dijagram povezivanja

Predmeti koji nisu navedeni pod Sadržajem kutije prodaju se zasebno.

ZNAČAJKE

Stražnja ploča
Kliknite kontrolu u nastavku da biste skočili na taj odjeljak.

1. Zaslon
   Ovaj zaslon prikazuje informacije relevantne za trenutni rad Total PA Ultimate.
   Napomena: Zaslon dolazi s plastičnim štitnikom. Uklonite ga za optimalan pogled.

2. Kontrolni gumb
   Okrenite ovaj gumb za podešavanje glavne glasnoće (ukupni izlaz) zvučnika. Pritisnite ovaj gumb za odabir i podešavanje glasnoće mikrofona 1, glasnoće mikrofona 2, glasnoće izvora (USB, Bluetooth signal i aux ulaz), efekta jeke, niskog EQ-a i visokog EQ-a. Glasnoća Total PA Ultimate ne utječe na glasnoću vašeg Bluetooth uređaja. Za najbolju kvalitetu zvuka, postavite glasnoću ulaznog izvora na 100% i koristite kontrolu glasnoće izvora i glavne glasnoće zvučnika za podešavanje glasnoće. Pogledajte odjeljak Korištenje kontrolnog gumba za više detalja.
3. Sljedeća pjesma
   Kada je USB ili Bluetooth odabran kao audio izvor, pritisnite ovu tipku za prelazak na sljedeću pjesmu na popisu za reprodukciju.
4. Prethodna pjesma
   Kada je USB ili Bluetooth odabran kao audio izvor, pritisnite ovu tipku za prelazak na prethodnu pjesmu na popisu za reprodukciju. Ponovno pritisnite tipku unutar jedne sekunde za prelazak na prethodnu pjesmu.
5. Reproduciraj/Pauziraj
   Kada je USB odabran kao audio izvor, pritisnite ovu tipku za reprodukciju/pauziranje trenutno odabrane pjesme. Dvaput pritisnite ovu tipku za zaustavljanje reprodukcije i povratak na početak popisa pjesama. Pritisnite i držite 5 sekundi za uključivanje ili isključivanje glasovnih uputa.
   Kada je Bluetooth odabran kao audio izvor, pritisnite ovu tipku za reprodukciju/pauziranje trenutno odabrane pjesme.
6. Stereo-Link / Ponovi
   Pritisnite i držite ovu tipku za pokretanje stereo povezivanja s drugim Total PA Ultimate. U USB načinu rada, pritisnite ovu tipku za ponavljanje jedne pjesme, mape ili svih pjesama. Pogledajte odjeljak Povezivanje dva zvučnika za više detalja.
7. Tipka izvora
   Pritisnite ovu tipku za odabir audio izvora za korištenje: USB, AUX ili Bluetooth. Zadani izvor pri uključivanju Total PA Ultimate je Bluetooth. USB izvor je moguće odabrati samo ako je USB pogon priključen na Total PA Ultimate; inače će tipka izvora prebacivati između Bluetootha i Auxa.
8. Tipka svjetla
   Pritisnite ovu tipku za odabir načina funkcioniranja svjetala na prednjoj ploči. Pogledajte odjeljak Način rada svjetla za više detalja.
   Napomena: Za najbolji svjetlosni efekt, možda ćete morati podesiti glasnoću svog uređaja i/ili glasnoću izvora.
9. USB priključak za punjenje/reprodukciju
   Ovaj priključak možete koristiti za punjenje USB uređaja, kao što je tablet ili pametni telefon. Za punjenje uređaja koji struji glazbu putem Bluetootha, prvo pauzirajte glazbu, a zatim pričekajte da se ponovno poveže nakon umetanja USB kabela.
   Ovdje priključite svoj USB flash pogon za reprodukciju glazbe. Pritisnite tipku Stereo-Link / Ponovi za kretanje kroz pet opcija ponavljanja/nasumične reprodukcije. Pogledajte odjeljak USB način rada za više detalja.
   Napomena: Vaš USB pogon ne smije biti veći od 128 GB i mora sadržavati MP3 datoteke za reprodukciju kako bi se njegovi podaci ispravno prikazali na zaslonu. Kada priključite USB pogon s MP3 datotekama, Total PA Ultimate će datoteke poredati abecednim redom po mapi u korijenskom direktoriju, a zatim po nazivu pjesme u mapi.
10. Ulazi za mikrofon (1/4" / 6,35 mm & XLR)
    Priključite mikrofon ili izvor razine mikrofona na ove ulaze.
11. Aux ulazi (1/8" & XLR)
    Priključite CD player, MP3 player ili drugi audio izvor na ove ulaze razine linije.
12. Mix Out (XLR)
    Priključite ovaj izlaz na zvučnik, mikser ili snimač.
13. LED dioda za izrezivanje
    LED dioda za izrezivanje će treperiti crveno ako se signal s ulaznih priključaka ili audio izvora Media Panel izrezuje (izobličenje od pretjerano glasnog signala). Ako se to dogodi, smanjite postavku glavne glasnoće ili glasnoću za Aux/ulaz za mikrofon (ako je glasan uređaj priključen na bilo koji od njih).
14. Prekidač za napajanje
    Prebacite ovaj prekidač za uključivanje ili isključivanje napajanja zvučnika.
15. Ulaz kabela za napajanje (IEC)
    Ovdje umetnite priloženi kabel za napajanje kako biste napajali jedinicu.

RAD

Korištenje upravljačke tipke

Upravljačka tipka prema zadanim postavkama kontrolira glavnu glasnoću za sve kanale. Pritisnite upravljačku tipku za prebacivanje između različitih funkcija. Rotirajte upravljačku tipku za promjenu odabrane postavke:

Ako 5 sekundi nema aktivnosti na upravljačkoj tipki, funkcija će se vratiti na glavnu glasnoću.
Da biste vratili zvučnik na tvorničke postavke, držite pritisnutu upravljačku tipku 5 sekundi. Zvučnik će se isključiti i ponovno uključiti i resetiranje će biti uspješno.

Uparivanje Bluetooth uređaja

1. Uključite Total PA Ultimate prebacivanjem prekidača za uključivanje/isključivanje.

2. Kada se jedinica prvi put uključi, automatski će ući u način uparivanja Bluetootha. Ako je potrebno, pritisnite tipku Source (Izvor) za odabir načina rada Bluetooth. Ako su glasovni upiti omogućeni, čut ćete "Bluetooth Pairing" (Bluetooth uparivanje).

3. Idite na zaslon za postavljanje Bluetootha na svom uređaju, pronađite Total PA Ultimate i povežite se. Nemojte se povezivati s iPA161_BLE; to je rezervirano isključivo za povezivanje s aplikacijom ION Sound Control. Kada se povežete, ikona Bluetooth na zaslonu će treptati i čut ćete "Bluetooth Connected" (Bluetooth povezan).
   Napomena: Ako imate problema s povezivanjem, odaberite "Forget this Device" (Zaboravi ovaj uređaj) na svom Bluetooth uređaju i pokušajte se ponovno povezati.
4. Da biste prekinuli vezu, isključite Bluetooth u postavkama Bluetootha na svom uređaju.

Povezivanje dva zvučnika

Povezivanje dva zvučnika (Stereo-Link)

1. Uključite oba zvučnika Total PA Ultimate prebacivanjem njihovih prekidača za uključivanje/isključivanje. Provjerite jesu li u načinu uparivanja Bluetootha i nisu povezani s uređajem.

2. Pritisnite i držite tipku Stereo-Link / Repeat (Stereo-Link / Ponovi) na jednom zvučniku (primarnom zvučniku koji će kontrolirati oba), a zatim tipku Stereo-Link / Repeat (Stereo-Link / Ponovi) na sekundarnom zvučniku za ulazak u način rada Stereo-Link. Nakon uspostavljanja veze, riječ LINK pojavit će se na oba zaslona zvučnika.

3. Povežite se s primarnim zvučnikom putem Bluetootha.
   Da biste prekinuli vezu, dvaput pritisnite tipku Stereo-Link / Repeat (Stereo-Link / Ponovi).
   Napomena: Zvučnici bi trebali biti unutar 29,5 m (85') jedan od drugog da bi se pravilno povezali.
   Napomena: Total PA Ultimate nije kompatibilan s prethodnim modelima ION PA. Za povezivanje s prethodnim modelom, trebat ćete koristiti XLR kabel (nije uključen). Spojite XLR kabel na priključak MIX Out XLR na Total PA Ultimate na priključak XLR In na prethodnom modelu.

Način rada svjetla

Pritisnite tipku Light (Svjetlo) za prebacivanje između deset načina rada za LED diode na Total PA Ultimate.

Napomena: Za najbolji učinak osvjetljenja, možda ćete morati povećati glasnoću povezanog uređaja ili ulaznog izvora.

• Crazy Rainbow (Luda duga): Duga boja će se dizati s bočnih svjetala. Svjetla visokotonca odgovarat će gornjim bočnim LED diodama. Svjetla woofera će se kretati u krugu duginih boja.
• Starlight (Zvjezdana svjetlost): LED diode će treptati nasumičnom bojom i polako blijedjeti. Ovaj učinak koristi sinkronizaciju takta. Broj "zvijezda" koje se pojavljuju ovisit će o glasnoći pjesme (što je pjesma glasnija, više će LED dioda treptati).
• Beat and Rise (Takt i uspon): Bočna svjetla će se dizati od dna do vrha kako se mijenja glasnoća pjesme. Svjetla visokotonca i woofera pulsirat će u ritmu pjesme.
• Solid (Puna boja): Sve LED diode će ostati iste boje (boja se može podesiti iz aplikacije ION Sound Control). Prema zadanim postavkama boja je plava. Postoji 15 boja koje se mogu odabrati u aplikaciji ION Sound Control.
• Rising Pulse (Rastući puls): Bočna svjetla se dižu i spuštaju, kružeći kroz boje u skladu s ritmom glazbe. Svjetla visokotonca i woofera pulsiraju prema unutra i prema van s komplementarnim bojama.
• Breathing Color (Boja disanja): Sve LED diode koriste istu boju, blijedeći prema unutra i prema van dok kruže kroz cijeli spektar boja.
• Rain Drops (Kapi kiše): Bočna svjetla spuštaju boju od vrha do dna. Nakon što boja dosegne dno, svjetla woofera i visokotonca će pulsirati istom bojom kao i boja kapi kiše.
• Double Color (Dvostruka boja): Jedna strana LED dioda (uključujući 2 s woofera i 1 s visokotonca) pokazat će jednu boju, dok će se druga strana LED diode upaliti s obližnjom bojom na punom spektru boja.
• Fire Pit (Jama za vatru): Svjetla visokotonca i woofera trepere crveno, žuto i narančasto, a bočna svjetla se dižu i spuštaju na temelju glasnoće glazbe.
• Random (Nasumično): Bočne LED diode kruže kroz cijeli spektar boja nasumično, mijenjajući se svakih 5-7 sekundi.
• Off (Isključeno): Sve LED diode su isključene.

USB način rada

Kada se USB pogon s kompatibilnim datotekama umetne u priključak USB Charge/Playback, Total PA Ultimate automatski će se prebaciti u USB način rada. Ako je USB pogon već umetnut i koristite drugi način rada, pritisnite tipku Source (Izvor) dok ne odaberete USB način rada. Total PA Ultimate automatski će reproducirati prvu kompatibilnu MP3 datoteku. Datoteke se reproduciraju abecednim redom onoga što je na korijenskoj razini, zatim abecednim redom po mapi i zatim abecednim redom po nazivu zapisa. Reprodukcija medija zaustavit će se kada se svi mediji reproduciraju na USB pogonu. Pritisnite i držite tipke Next (Sljedeća) i Previous (Prethodna) za brzo premotavanje unaprijed ili unatrag unutar pjesme.

Napomena: USB pogon mora imati MP3 datoteke koje se mogu reproducirati da bi se pojavio na zaslonu medijske ploče.

Pritisnite tipku Stereo-Link/ Repeat (Stereo-Link/ Ponovi) za kretanje kroz opcije ponavljanja/nasumične reprodukcije.

Postavke ponavljanja (skraćenice će se prikazati na zaslonu):

• Ponovite trenutni USB zapis (OnE). Ovo je zadani način rada kada je uključen.
• Reproducirajte zapise nasumičnim redoslijedom (rAn).
• Ponovite sve zapise na USB pogonu (ALL).
• Ponovite popis zapisa trenutne mape (FOLd). Mapa koja se koristi temelji se na tome koja pjesma se reproducira kada se aktivira. Na primjer, ako se pjesma reproducira na korijenskoj razini, odabirom FOLd ponavljat će se samo pjesme na korijenskoj razini. Ako je pjesma u mapi "A", tada će se ponavljati samo pjesme u mapi "A".

Upravljanje aplikacijom

Kako biste osigurali najbolje moguće iskustvo s aplikacijom, koristite najnoviji Android OS ili iOS na svom uređaju.

Slijedite ove korake za preuzimanje besplatne aplikacije na svoj uređaj:

1. Otvorite Apple App Store ili Google Play na svom uređaju. Zatim potražite aplikaciju ION Sound Control.
2. Slijedite upute na zaslonu za preuzimanje i instalaciju aplikacije. Nakon preuzimanja, aplikacija ION Sound Control pojavit će se na početnom zaslonu vašeg uređaja.
3. Povežite svoj uređaj s Total PA Ultimate putem Bluetootha. Pogledajte Uparivanje Bluetooth uređaja kako biste saznali kako to učiniti.
4. Otvorite aplikaciju ION Sound Control. Ako se to od vas zatraži, dopustite aplikaciji pristup Bluetoothu i uslugama lokacije vašeg uređaja.
5. Odaberite ikonu Total PA Ultimate da biste prešli na sljedeći zaslon, gdje možete koristiti aplikaciju za upravljanje raznim funkcijama zvučnika kao što su:

• Volume (Glasnoća): Podesite glasnoću zvučnika i glasnoću mikrofona 1/2.
• Source Selection (Odabir izvora): Odaberite izvor koji želite koristiti: Bluetooth, USB ili Aux.
• Source Volume (Glasnoća izvora): Podesite dolaznu glasnoću za Bluetooth, USB i Aux izvore.
• EQ: Podesite ekvilizaciju zvučnika.
• Mic Echo (Odjek mikrofona): Uključite/isključite efekt odjeka mikrofona.
• Mic Volume (Glasnoća mikrofona): Podesite glasnoću ulaza za mikrofon.
• Voice Prompts (Glasovni upiti): Omogućite ili onemogućite glasovne upite.
• Support (Podrška): Posjetite ionaudio.com, kontaktirajte tehničku podršku i pogledajte informacije o jamstvu i često postavljana pitanja.
• Light Effect (Svjetlosni efekt): Odaberite svjetlosni efekt.
• Over-The-Air Firmware Updates (Bežična ažuriranja firmvera): Budite u toku s najnovijom instalacijom firmvera.

OTKLANJANJE POTEŠKOĆA

Ako je zvuk izobličen

Pokušajte smanjiti kontrolu glasnoće na svom izvoru zvuka, glazbenom instrumentu ili mikrofonu. Također, pokušajte smanjiti ukupnu glasnoću Total PA Ultimate pomoću upravljačke tipke.

Čujem zujanje kada su kabeli spojeni

• Odspojite kabele iz ulaznih priključaka da biste vidjeli je li kabel neispravan.
• Provjerite nisu li signalni kabeli postavljeni blizu kabela za napajanje.
• Spojite sve kabele za napajanje audio opreme u utičnice koje dijele zajedničko uzemljenje.

Ako ima previše basa

Pokušajte podesiti EQ kontrolu na svom izvoru zvuka ili na Total PA Ultimate kako biste smanjili razinu basa. To će vam omogućiti da glasnije puštate glazbu prije nego što dođe do clippinga (izobličenja).

Ako se prilikom korištenja mikrofona čuje visok ton zvižduka
To je vjerojatno povratna informacija. Usmjerite mikrofon dalje od zvučnika.

Ako ne čujete mikrofon preko glasnoće glazbe
Smanjite glasnoću glazbe s izvora.

Ako ne možete spojiti svoj audio uređaj na Total PA Ultimate putem Bluetootha:

• Držite svoj audio uređaj (npr. pametni telefon ili tablet) i Total PA Ultimate što bliže jedan drugome dok se pokušavate povezati. Provjerite da audio uređaj i Total PA Ultimate nisu zaklonjeni zidovima, namještajem itd.
• Ponovno postavite Bluetooth vezu na Total PA Ultimate da biste odspojili Total PA Ultimate s bilo kojeg drugog audio uređaja i ponovno pokrenuli postupak pretraživanja. Ako to ne uspije odmah, isključite Total PA Ultimate, a zatim ga ponovno uključite. Pogledajte Uparivanje Bluetooth uređaja za više informacija.
• Ponovno postavite Bluetooth vezu na svom audio uređaju tako da isključite i ponovno uključite Bluetooth. To možete pronaći u izborniku Bluetooth u Postavkama za svoj telefon ili drugi audio uređaj.
  Ako to ne uspije i prije ste se povezali s Total PA Ultimate, pronađite Total PA Ultimate na popisu dostupnih ili prethodno spojenih uređaja u izborniku Bluetooth vašeg audio uređaja, dodirnite ikonu "zupčanika" ili "i" koja se nalazi pored njega, a zatim odaberite Odspari ili Zaboravi. Isključite i ponovno uključite Total PA Ultimate i pokušajte ponovno upariti kada se ponovno pojavi na popisu dostupnih uređaja.
  Napomena: Ako je Total PA Ultimate nedavno uparen s drugim audio uređajem koji je još uvijek u dometu, možda ćete morati ponoviti ovaj postupak s tim audio uređajem da biste ga potpuno odspojili.

Ako doživite prekide zvuka tijekom reprodukcije glazbe s Bluetooth uređaja, to se može događati zato što se vaša jedinica pokušava povezati s drugim zvučnikom. To se može dogoditi ako isključite zvučnik koji je bio povezan s vašom jedinicom ili ako ste upravo uključili svoju jedinicu i ona je u načinu rada Stereo-Link. Da biste zaustavili prekide zvuka, izađite iz načina rada Stereo-Link dvostrukim pritiskom na gumb Stereo-Link / Repeat. Alternativno, možete pričekati da se vaša jedinica poveže s drugim zvučnikom ako je jedan u dometu.

Tehničke specifikacije

Specifikacije su podložne promjenama bez prethodne najave.
*Na Bluetooth i bežični prijem i domet utječu zidovi, prepreke i kretanje. Za optimalne performanse, postavite proizvod u središte sobe tako da nije zaklonjen zidovima, namještajem itd.
