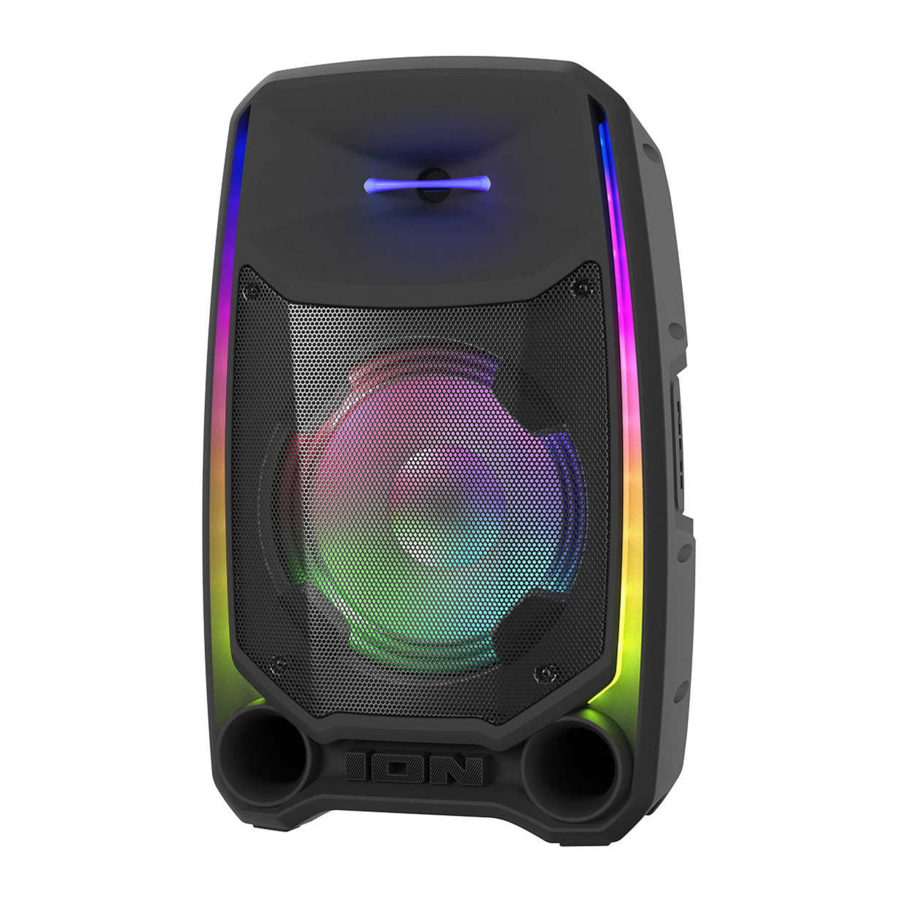

Ion Total PA Ultimate - Manual de utilizare al sistemului de difuzoare de mare putere

INTRODUCERE

Vă mulțumim pentru achiziționarea Total PA Ultimate. La ION, divertismentul dumneavoastră este la fel de important pentru noi ca și pentru dumneavoastră. De aceea, ne proiectăm produsele având în vedere un singur lucru: să vă facem viața mai distractivă și mai convenabilă.

Conținutul cutiei

Total PA Ultimate
Cablu de alimentare (5 ft. / 150 cm)
(2) Microfoane cu cablu (15 ft. / 450 cm)
Clip de fixare pentru microfon
Stativ pentru difuzor
Ghid de pornire rapidă

Asistență

Pentru cele mai recente informații despre acest produs (documentație, specificații tehnice, cerințe de sistem, informații de compatibilitate etc.) și înregistrarea produsului, vizitați ionaudio.com.
Pentru asistență suplimentară pentru produs, vizitați ionaudio.com/support.

Pornire rapidă

1. Asigurați-vă că toate elementele enumerate în Conținutul cutiei sunt incluse în cutie. Căutați în cutie sub foaia de spumă cablul de alimentare și microfoanele.
2. Studiați Diagrama de conectare.
3. Asigurați-vă că toate dispozitivele de intrare (cum ar fi microfoanele, playerele CD sau playerele media digitale) sunt oprite, cu setările de volum setate la "zero".
4. Conectați toate dispozitivele așa cum se arată în Diagrama de conectare.
5. Porniți totul în următoarea ordine:
   1. Dispozitive de intrare audio (de exemplu, microfoane, instrumente, playere CD)
   2. Total PA Ultimate
6. Când ați terminat de utilizat Total PA Ultimate, opriți totul în următoarea ordine:
   1. Total PA Ultimate
   2. Dispozitive de intrare audio

CONFIGURARE

Instalarea suportului unității

1. Extindeți complet picioarele trepiedului suportului difuzorului pe o suprafață plană și stabilă.

2. Ridicați stâlpul de montare până la înălțimea necesară și strângeți butonul de reglare lateral.

3. Introduceți știftul în orificiul de știft inferior, astfel încât stâlpul de montare să rămână la înălțimea setată.
4. Pe Total PA Ultimate, reglați butonul inferior în sens invers acelor de ceasornic, astfel încât șurubul să nu blocheze deschiderea.
5. Aliniați orificiul de montare Total PA Ultimate cu stâlpul suportului difuzorului și așezați-l pe stâlp.
6. Strângeți butonul de montare în sensul acelor de ceasornic pe Total PA Ultimate pentru a-l fixa pe stâlp.

Diagrama de conectare

Articolele care nu sunt enumerate în Conținutul cutiei se vând separat.

CARACTERISTICI

Panoul din spate
Faceți clic pe un control de mai jos pentru a sări la secțiunea respectivă.

1. Afișaj
   Acest ecran afișează informații relevante pentru funcționarea curentă a Total PA Ultimate.
   Notă: Afișajul vine cu un protector de plastic pe el. Îndepărtați-l pentru o vizualizare optimă.

2. Buton de control
   Rotiți acest buton pentru a regla volumul principal (ieșirea generală) a difuzorului. Apăsați acest buton pentru a selecta și a face ajustări la volumul Mic 1, volumul Mic 2, volumul sursei (USB, semnal Bluetooth și intrare aux), efectul de ecou, EQ scăzut și EQ înalt. Volumul Total PA Ultimate nu afectează volumul dispozitivului Bluetooth. Pentru cea mai bună calitate a sunetului, setați volumul sursei de intrare la 100% și utilizați controlul volumului sursei și volumului principal al difuzorului pentru a regla volumul. Consultați secțiunea Utilizarea butonului de control pentru mai multe detalii.
3. Următoarea piesă
   Când USB sau Bluetooth este selectat ca sursă audio, apăsați acest buton pentru a merge la următoarea piesă din lista de redare.
4. Piesa anterioară
   Când USB sau Bluetooth este selectat ca sursă audio, apăsați acest buton pentru a merge la piesa anterioară din lista de redare. Apăsați din nou butonul în decurs de o secundă pentru a sări la piesa anterioară.
5. Redare/Pauză (Play/Pause)
   Când USB este selectat ca sursă audio, apăsați acest buton pentru a reda/întrerupe piesa selectată curent. Apăsați de două ori acest buton pentru a opri redarea și a reveni la începutul listei de piese. Apăsați și mențineți apăsat timp de 5 secunde pentru a activa sau dezactiva solicitările vocale.
   Când Bluetooth este selectat ca sursă audio, apăsați acest buton pentru a reda/întrerupe piesa selectată curent.
6. Stereo-Link / Repetare (Stereo-Link / Repeat)
   Apăsați și mențineți apăsat acest buton pentru a începe conectarea stereo la un alt Total PA Ultimate. În modul USB, apăsați acest buton pentru a repeta o singură piesă, un folder sau toate piesele. Consultați secțiunea Conectarea a două difuzoare pentru mai multe detalii.
7. Butonul Sursă (Source Button)
   Apăsați acest buton pentru a selecta sursa audio de utilizat: USB, AUX sau Bluetooth. Sursa implicită la pornirea Total PA Ultimate este Bluetooth. Sursa USB este selectabilă numai dacă o unitate USB este conectată la Total PA Ultimate; în caz contrar, butonul Sursă va comuta între Bluetooth și Aux.
8. Butonul Lumini (Lights Button)
   Apăsați acest buton pentru a selecta modul în care funcționează luminile de pe panoul frontal. Consultați secțiunea Modul de iluminare pentru mai multe detalii.
   Notă: Pentru cel mai bun efect de iluminare, poate fi necesar să reglați volumul dispozitivului și/sau volumul sursei.
9. Port USB de încărcare/redare (USB Charge/Playback Port)
   Puteți utiliza acest port pentru a încărca un dispozitiv USB, cum ar fi o tabletă sau un smartphone. Pentru a încărca un dispozitiv care transmite muzică prin Bluetooth, întrerupeți mai întâi muzica și apoi așteptați să se reconecteze după introducerea cablului USB.
   Conectați unitatea flash USB aici pentru a reda muzică. Apăsați butonul Stereo-Link / Repetare (Stereo-Link / Repeat) pentru a parcurge cele cinci opțiuni de repetare/amestecare. Consultați secțiunea Modul USB pentru mai multe detalii.
   Notă: Unitatea USB nu poate avea mai mult de 128 GB și trebuie să conțină fișiere MP3 redabile pentru ca datele sale să apară corect în Afișaj. Când conectați o unitate USB cu fișiere MP3, Total PA Ultimate va ordona fișierele alfabetic după folder în directorul rădăcină și apoi după numele piesei în folder.
10. Intrări microfon (1/4" / 6,35 mm și XLR) (Mic Inputs)
    Conectați un microfon sau o sursă de nivel microfon la aceste intrări.
11. Intrări Aux (1/8" și XLR) (Aux Inputs)
    Conectați un player CD, un player MP3 sau o altă sursă audio la aceste intrări de nivel linie.
12. Mix Out (XLR)
    Conectați această ieșire la un difuzor, mixer sau recorder.
13. LED Clip
    LED-ul Clip va clipi roșu dacă semnalul de la mufele de intrare sau de la sursa audio Panoul media (Media Panel) este distorsionat (distorsiune de la un semnal excesiv de puternic). Dacă se întâmplă acest lucru, reduceți setarea Volumului principal (Main Volume) sau volumul pentru Intrarea Aux/Mic (Aux/Mic Input) (dacă un dispozitiv puternic este conectat la oricare dintre ele).
14. Comutator de alimentare (Power Switch)
    Comutați acest comutator pentru a porni sau opri alimentarea difuzorului.
15. Intrare cablu de alimentare (IEC) (Power Cable Input)
    Introduceți cablul de alimentare inclus aici pentru a alimenta unitatea.

FUNCȚIONARE

Utilizarea Butonului de Control

În mod implicit, Butonul de Control controlează Volumul Principal pentru toate canalele. Apăsați Butonul de Control pentru a comuta între diferite funcții. Rotiți Butonul de Control pentru a schimba setarea selectată:

Dacă nu există activitate pe Butonul de Control timp de 5 secunde, funcția va reveni la Volumul Principal.
Pentru a reseta difuzorul la setările implicite din fabrică, mențineți apăsat Butonul de Control timp de 5 secunde. Difuzorul se va reporni și resetarea va fi reușită.

Asocierea unui Dispozitiv Bluetooth

1. Porniți Total PA Ultimate comutând întrerupătorul de alimentare pornit/oprit.

2. Când unitatea este pornită pentru prima dată, va intra automat în modul de asociere Bluetooth. Dacă este necesar, apăsați butonul Source (Sursă) pentru a selecta modul Bluetooth. Dacă solicitările vocale sunt activate, veți auzi "Bluetooth Pairing" ("Asociere Bluetooth").

3. Navigați la ecranul de configurare Bluetooth al dispozitivului dvs., găsiți Total PA Ultimate și conectați-vă. Nu vă conectați la iPA161_BLE; acesta este rezervat exclusiv pentru conectarea la aplicația ION Sound Control. Când este conectat, pictograma Bluetooth de pe ecran va clipi și veți auzi "Bluetooth Connected" ("Bluetooth Conectat").
   Notă: Dacă întâmpinați probleme la conectare, selectați "Forget this Device" ("Uită acest Dispozitiv") pe dispozitivul dvs. Bluetooth și încercați să vă conectați din nou.
4. Pentru a vă deconecta, opriți Bluetooth din setările Bluetooth ale dispozitivului dvs.

Conectarea a Două Difuzoare

Conectarea a Două Difuzoare (Stereo-Link)

1. Porniți ambele difuzoare Total PA Ultimate comutând întrerupătoarele lor pornit/oprit. Asigurați-vă că sunt în modul de asociere Bluetooth și nu sunt conectate la un dispozitiv.

2. Apăsați și mențineți apăsat butonul Stereo-Link / Repeat (Stereo-Link / Repetare) de pe un difuzor (difuzorul principal care le va controla pe ambele), apoi butonul Stereo-Link / Repeat (Stereo-Link / Repetare) de pe difuzorul secundar pentru a intra în modul Stereo-Link. Odată ce o legătură a fost stabilită, cuvântul LINK va apărea pe ambele ecrane ale difuzoarelor.

3. Conectați-vă la difuzorul principal prin Bluetooth.
   Pentru a vă deconecta, apăsați de două ori butonul Stereo-Link / Repeat (Stereo-Link / Repetare).
   Notă: Difuzoarele ar trebui să fie la o distanță de maximum 85' (29,5 m) unul de celălalt pentru a se conecta corect.
   Notă: Total PA Ultimate nu este compatibil cu modelele ION PA anterioare. Pentru a vă conecta la un model anterior, va trebui să utilizați un cablu XLR (nu este inclus). Conectați cablul XLR la portul MIX Out XLR de pe Total PA Ultimate la portul XLR In de pe modelul anterior.

Mod Lumină

Apăsați butonul Light (Lumină) pentru a comuta între zece moduri pentru LED-urile de pe Total PA Ultimate.

Notă: Pentru cel mai bun efect de iluminare, poate fi necesar să creșteți volumul dispozitivului conectat sau al sursei de intrare.

• Crazy Rainbow ("Curcubeu Nebun"): Un curcubeu de culori se va ridica din luminile laterale. Luminile tweeter-ului se vor potrivi cu LED-urile laterale de sus. Luminile woofer-ului vor cicla într-un cerc de culori curcubeu.
• Starlight ("Lumina Stelelor"): LED-urile vor clipi o culoare aleatorie și se vor estompa încet. Acest efect folosește sincronizarea ritmului. Numărul de "stele" care apar va fi bazat pe volumul melodiei (cu cât melodia este mai tare, cu atât mai multe LED-uri vor clipi).
• Beat and Rise ("Ritm și Ascensiune"): Luminile laterale se vor ridica de jos în sus pe măsură ce volumul melodiei se schimbă. Luminile tweeter-ului și woofer-ului vor pulsa în ritmul melodiei.
• Solid ("Solid"): Toate LED-urile vor rămâne de aceeași culoare (culoarea poate fi ajustată din aplicația ION Sound Control). În mod implicit, culoarea este albastră. Există 15 culori care pot fi selectate din aplicația ION Sound Control.
• Rising Pulse ("Puls Ascendent"): Luminile laterale se ridică și coboară, ciclând prin culori în sincronizare cu ritmul muzicii. Luminile tweeter-ului și woofer-ului pulsează în interior și în exterior cu culori complementare.
• Breathing Color ("Culoare Respirând"): Toate LED-urile folosesc aceeași culoare, estompându-se în interior și în exterior în timp ce ciclază prin întregul spectru de culori.
• Rain Drops ("Picături de Ploaie"): Luminile laterale lasă să cadă o culoare de sus în jos. Odată ce culoarea atinge partea de jos, luminile woofer-ului și tweeter-ului vor pulsa cu aceeași culoare ca și culoarea picăturii de ploaie.
• Double Color ("Culoare Dublă"): O parte a LED-urilor (inclusiv 2 de la woofer și 1 de la tweeter) va afișa o culoare, în timp ce cealaltă parte a LED-ului se va aprinde cu o culoare apropiată pe întregul spectru de culori.
• Fire Pit ("Groapă de Foc"): Luminile tweeter-ului și woofer-ului pâlpâie roșu, galben și portocaliu, iar luminile laterale se ridică și coboară în funcție de volumul muzicii.
• Random ("Aleatoriu"): LED-urile laterale ciclază prin întregul spectru de culori aleatoriu, schimbându-se la fiecare 5-7 secunde.
• Off ("Oprit"): Toate LED-urile sunt oprite.

Mod USB

Când o unitate USB cu fișiere compatibile este introdusă în portul USB Charge/Playback (Încărcare/Redare USB), Total PA Ultimate va comuta automat în modul USB. Dacă unitatea USB a fost deja introdusă și utilizați un alt mod, apăsați butonul Source (Sursă) până când este selectat modul USB. Total PA Ultimate va reda automat primul fișier MP3 compatibil. Fișierele sunt redate în ordine alfabetică a ceea ce se află la nivelul rădăcină, apoi alfabetic după folder și apoi alfabetic după numele piesei. Redarea media se va opri când toate media au fost redate pe unitatea USB. Apăsați și mențineți apăsate butoanele Next (Următorul) și Previous (Anteriorul) pentru a derula rapid înainte sau înapoi în cadrul melodiei.

Notă: Unitatea USB trebuie să aibă fișiere MP3 redabile pentru a apărea pe ecranul panoului media.

Apăsați butonul Stereo-Link/ Repeat (Stereo-Link/ Repetare) pentru a cicla prin opțiunile de repetare/amestecare.

Setări de repetare (abrevierile vor apărea pe ecran):

• Redați piesa USB curentă în mod repetat (OnE). Acesta este modul implicit când este pornit.
• Redați piesele în ordine aleatorie (rAn).
• Redați toate piesele de pe unitatea USB în mod repetat (ALL).
• Redați lista de piese din folderul curent în mod repetat (FOLd). Folderul utilizat se bazează pe melodia care se redă când este activat. De exemplu, dacă o melodie care se redă se află la nivelul rădăcină, selectarea FOLd va repeta doar melodiile de la nivelul rădăcină. Dacă o melodie se află în folderul "A", atunci vor fi repetate doar melodiile din folderul "A".

Controlul Aplicației

Pentru a asigura cea mai bună experiență posibilă cu aplicația, utilizați cea mai recentă versiune de Android OS sau iOS pe dispozitivul dvs.

Urmați acești pași pentru a descărca aplicația gratuită pe dispozitivul dvs.:

1. Deschideți Apple App Store sau Google Play pe dispozitivul dvs. Apoi, căutați aplicația ION Sound Control.
2. Urmați instrucțiunile de pe ecran pentru a descărca și instala aplicația. Odată descărcată, aplicația ION Sound Control va apărea pe ecranul de pornire al dispozitivului dvs.
3. Conectați dispozitivul la Total PA Ultimate prin Bluetooth. Consultați secțiunea Asocierea unui Dispozitiv Bluetooth pentru a afla cum să faceți acest lucru.
4. Deschideți aplicația ION Sound Control. Dacă vi se solicită, permiteți aplicației să acceseze serviciile Bluetooth și de localizare ale dispozitivului dvs.
5. Selectați pictograma Total PA Ultimate pentru a accesa ecranul următor, unde puteți utiliza aplicația pentru a controla diverse funcții ale difuzorului, cum ar fi:

• Volume (Volum): Ajustați volumul difuzorului și volumul Mic 1/2.
• Source Selection (Selectarea Surselor): Selectați sursa de utilizat: Bluetooth, USB sau Aux.
• Source Volume (Volumul Surselor): Ajustați volumul de intrare pentru sursele Bluetooth, USB și Aux.
• EQ: Ajustați egalizarea difuzorului.
• Mic Echo (Ecou Microfon): Activați/dezactivați efectul de ecou al microfonului.
• Mic Volume (Volum Microfon): Ajustați volumul intrării microfonului.
• Voice Prompts (Solicitări Vocale): Activați sau dezactivați solicitările vocale.
• Support (Suport): Vizitați ionaudio.com, contactați Asistența Tehnică și vizualizați informațiile despre Garanție și Întrebările Frecvente.
• Light Effect (Efect de Lumină): Alegeți efectul de iluminare.
• Over-The-Air Firmware Updates (Actualizări Firmware Over-The-Air): Rămâneți la curent cu cea mai recentă instalare de firmware.

DEPANARE

Dacă sunetul este distorsionat

Încercați să reduceți controlul volumului sursei de sunet, al instrumentului muzical sau al microfonului. De asemenea, încercați să reduceți volumul general al Total PA Ultimate folosind butonul de control (Control Knob).

Aud un bâzâit când cablurile sunt conectate

• Deconectați cablurile de la mufele de intrare pentru a vedea dacă este un cablu defect.
• Asigurați-vă că cablurile de semnal nu sunt plasate lângă cablurile de alimentare.
• Conectați toate cablurile de alimentare ale echipamentelor audio la prize care au o masă comună.

Dacă există prea mult bas

Încercați să reglați controlul EQ de pe sursa de sunet sau de pe Total PA Ultimate pentru a reduce nivelul basului. Acest lucru vă va permite să redați muzica mai tare înainte de a apărea clipping (distorsiune).

Dacă există un zgomot ascuțit de fluierat când utilizați microfoane
Acesta este probabil feedback. Îndreptați microfonul departe de difuzor.

Dacă nu auziți microfonul peste volumul muzicii
Reduceți volumul muzicii de la sursă.

Dacă nu vă puteți conecta dispozitivul audio la Total PA Ultimate prin Bluetooth:

• Țineți dispozitivul audio (de exemplu, smartphone sau tabletă) și Total PA Ultimate cât mai aproape posibil în timp ce încercați să vă conectați. Asigurați-vă că atât dispozitivul audio, cât și Total PA Ultimate nu sunt obstrucționate de pereți, mobilier etc.
• Resetați conexiunea Bluetooth de pe Total PA Ultimate pentru a deconecta Total PA Ultimate de la orice alt dispozitiv audio și reporniți procesul de căutare. Dacă acest lucru nu funcționează imediat, opriți Total PA Ultimate și apoi porniți-l din nou. Consultați Asocierea unui dispozitiv Bluetooth pentru mai multe informații.
• Resetați conexiunea Bluetooth de pe dispozitivul audio dezactivând și reactivând Bluetooth. Puteți găsi acest lucru în meniul Bluetooth din Setările telefonului sau ale altui dispozitiv audio.
  Dacă acest lucru nu funcționează și v-ați conectat anterior la Total PA Ultimate, găsiți Total PA Ultimate în lista de dispozitive disponibile sau conectate anterior din meniul Bluetooth al dispozitivului audio, atingeți pictograma "roată dințată" sau "i" situată lângă acesta și apoi selectați Anulare asociere sau Uită. Opriți și reporniți Total PA Ultimate și încercați să vă asociați din nou odată ce reapare în lista de dispozitive disponibile.
  Notă: Dacă Total PA Ultimate a fost asociat recent cu un alt dispozitiv audio care se află încă în raza de acțiune, poate fi necesar să repetați acest proces cu acel dispozitiv audio pentru a deconecta complet.

Dacă întâmpinați întreruperi audio în timp ce redați muzică de pe un dispozitiv Bluetooth, acest lucru se poate întâmpla deoarece unitatea dvs. încearcă să se conecteze la un alt difuzor. Acest lucru se poate întâmpla dacă opriți un difuzor care a fost conectat la unitatea dvs. sau dacă tocmai ați pornit unitatea și aceasta este în modul Stereo-Link. Pentru a opri întreruperile audio, ieșiți din modul Stereo-Link apăsând de două ori butonul Stereo-Link / Repeat. Alternativ, puteți aștepta ca unitatea dvs. să se conecteze la un alt difuzor dacă există unul în raza de acțiune.

Specificații tehnice

Specificațiile pot fi modificate fără notificare prealabilă.
*Recepția și raza de acțiune Bluetooth și wireless sunt afectate de pereți, obstrucții și mișcare. Pentru o performanță optimă, plasați produsul în centrul camerei, astfel încât să nu fie obstrucționat de pereți, mobilier etc.
