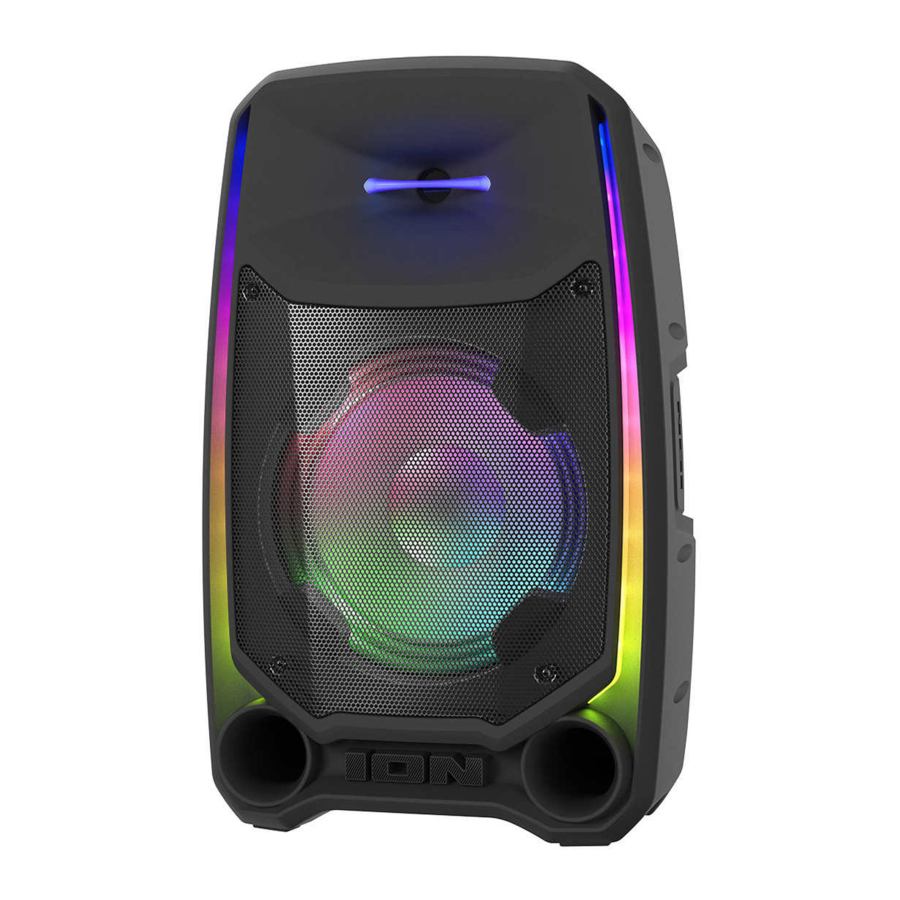

Ion Total PA Ultimate - Handleiding voor krachtig luidsprekersysteem

INLEIDING

Bedankt voor de aankoop van de Total PA Ultimate. Bij ION is uw entertainment net zo belangrijk voor ons als voor u. Daarom ontwerpen we onze producten met één ding in gedachten: uw leven leuker en gemakkelijker maken.

Inhoud van de doos

Total PA Ultimate
Stroomkabel (5 ft. / 150 cm)
(2) Microfoons met kabel (15 ft. / 450 cm)
Microfoonhouderclip
Luidsprekerstandaard
Snelstartgids

Ondersteuning

Voor de meest recente informatie over dit product (documentatie, technische specificaties, systeemvereisten, compatibiliteitsinformatie, enz.) en productregistratie, gaat u naar ionaudio.com.
Voor aanvullende productondersteuning gaat u naar ionaudio.com/support.

Snel aan de slag

1. Zorg ervoor dat alle items die worden vermeld in de Inhoud van de doos in de doos zitten. Kijk in de doos onder het schuimvel naar de stroomkabel en microfoons.
2. Bestudeer het Aansluitschema.
3. Zorg ervoor dat alle invoerapparaten (zoals microfoons, cd-spelers of digitale mediaspelers) zijn uitgeschakeld en dat hun volume is ingesteld op "nul".
4. Sluit alle apparaten aan zoals weergegeven in het Aansluitschema.
5. Schakel alles in de volgende volgorde in:
   1. Audio-invoerapparaten (bijv. microfoons, instrumenten, cd-spelers)
   2. Total PA Ultimate
6. Als u klaar bent met het gebruik van Total PA Ultimate, schakelt u alles in de volgende volgorde uit:
   1. Total PA Ultimate
   2. Audio-invoerapparaten

INSTALLATIE

Installatie van de unitstandaard

1. Schuif de statiefpoten van de luidsprekerstandaard volledig uit op een vlakke, stabiele ondergrond.

2. Breng de montagepaal omhoog tot de juiste hoogte en draai de zijverstelknop vast.

3. Steek de pen in het onderste pengat, zodat de montagepaal op de door u ingestelde hoogte blijft staan.
4. Draai op de Total PA Ultimate de onderste knop tegen de klok in, zodat de schroef de opening niet blokkeert.
5. Lijn het montagegat van de Total PA Ultimate uit met de paal van de luidsprekerstandaard en plaats het op de paal.
6. Draai de montageknop op de Total PA Ultimate met de klok mee vast om hem aan de paal te bevestigen.

Aansluitschema

Items die niet worden vermeld onder de Inhoud van de doos worden afzonderlijk verkocht.

FUNCTIES

Achterpaneel
Klik op een bedieningselement hieronder om naar dat gedeelte te gaan.

1. Display (Scherm)
   Dit scherm toont informatie die relevant is voor de huidige werking van Total PA Ultimate.
   Opmerking: het Display (Scherm) wordt geleverd met een plastic beschermer. Verwijder deze voor een optimale weergave.

2. Control Knob (Bedieningsknop)
   Draai aan deze knop om het hoofdvolume (totale output) van de luidspreker aan te passen. Druk op deze knop om selecties te maken en aanpassingen te doen aan het Mic 1-volume, het Mic 2-volume, het bronvolume (USB, Bluetooth-signaal en aux-ingang), het echo-effect, de lage EQ en de hoge EQ. Het volume van Total PA Ultimate heeft geen invloed op het volume van uw Bluetooth-apparaat. Voor de beste geluidskwaliteit stelt u het volume van uw invoerbron in op 100% en gebruikt u de bron- en hoofdvolumeregeling van de luidspreker om het volume aan te passen. Zie het gedeelte De bedieningsknop gebruiken voor meer informatie.
3. Next Track (Volgend nummer)
   Wanneer USB of Bluetooth is geselecteerd als audiobron, drukt u op deze knop om naar het volgende nummer in de afspeellijst te gaan.
4. Previous Track (Vorig nummer)
   Wanneer USB of Bluetooth is geselecteerd als audiobron, drukt u op deze knop om naar het vorige nummer in de afspeellijst te gaan. Druk nogmaals op de knop binnen één seconde om naar het vorige nummer te springen.
5. Play/Pause (Afspelen/Pauzeren)
   Wanneer USB is geselecteerd als audiobron, drukt u op deze knop om het momenteel geselecteerde nummer af te spelen/te pauzeren. Dubbelklik op deze knop om het afspelen te stoppen en terug te keren naar het begin van de tracklijst. Houd 5 seconden ingedrukt om spraakaanwijzingen in of uit te schakelen.
   Wanneer Bluetooth is geselecteerd als audiobron, drukt u op deze knop om het momenteel geselecteerde nummer af te spelen/te pauzeren.
6. Stereo-Link / Repeat (Stereo-Link / Herhalen)
   Houd deze knop ingedrukt om stereo-koppeling met een andere Total PA Ultimate te starten. In de USB-modus drukt u op deze knop om een enkel nummer, een map of alle nummers te herhalen. Zie het gedeelte Twee luidsprekers koppelen voor meer informatie.
7. Source Button (Bronknop)
   Druk op deze knop om de te gebruiken audiobron te selecteren: USB, AUX of Bluetooth. De standaardbron bij het inschakelen van Total PA Ultimate is Bluetooth. De USB-bron is alleen selecteerbaar als een USB-drive is aangesloten op Total PA Ultimate; anders schakelt de bronknop tussen Bluetooth en Aux.
8. Lights Button (Verlichtingsknop)
   Druk op deze knop om te selecteren hoe de lampjes op het voorpaneel werken. Zie het gedeelte Verlichtingsmodus voor meer informatie.
   Opmerking: Voor het beste verlichtingseffect moet u mogelijk het volume van uw apparaat en/of het bronvolume aanpassen.
9. USB Charge/Playback Port (USB-oplaad-/afspeelpoort)
   U kunt deze poort gebruiken voor het opladen van een USB-apparaat, zoals een tablet of smartphone. Om een apparaat op te laden dat muziek streamt via Bluetooth, pauzeert u eerst de muziek en wacht u vervolgens tot het opnieuw verbinding maakt nadat de USB-kabel is geplaatst.
   Sluit hier uw USB-flashstation aan om muziek af te spelen. Druk op de knop Stereo-Link / Repeat (Stereo-Link / Herhalen) om door de vijf herhaal-/shuffle-opties te bladeren. Zie het gedeelte USB-modus voor meer informatie.
   Opmerking: Uw USB-drive mag niet groter zijn dan 128 GB en moet afspeelbare MP3-bestanden bevatten om de gegevens correct in het display (scherm) weer te geven. Wanneer u een USB-drive met MP3-bestanden aansluit, ordent Total PA Ultimate de bestanden alfabetisch op map in de hoofdmap en vervolgens op tracknaam in de map.
10. Mic Inputs (1/4" / 6.35 mm & XLR) (Microfooningangen)
    Sluit een microfoon of bron op microfoonniveau aan op deze ingangen.
11. Aux Inputs (1/8" & XLR) (Aux-ingangen)
    Sluit een cd-speler, MP3-speler of andere audiobron aan op deze lijningangen.
12. Mix Out (XLR)
    Sluit deze uitgang aan op een luidspreker, mixer of recorder.
13. Clip LED
    De Clip LED knippert rood als het signaal van de ingangsaansluitingen of de audiobron van het Media Panel clipt (vervorming door een te luid signaal). Als dit gebeurt, verlaagt u de instelling van het Main Volume (Hoofdvolume) of het volume voor de Aux/Mic Input (Aux/Microfooningang) (als een luid apparaat op een van beide is aangesloten).
14. Power Switch (Aan/uit-schakelaar)
    Zet deze schakelaar om om de stroom van de luidspreker in of uit te schakelen.
15. Power Cable Input (IEC) (Stroomkabelingang)
    Steek hier de meegeleverde stroomkabel in om het apparaat van stroom te voorzien.

WERKING

De bedieningsknop gebruiken

De Control Knob (Bedieningsknop) is standaard ingesteld om het hoofdvolume voor alle kanalen te regelen. Druk op de Control Knob (Bedieningsknop) om door de verschillende functies te bladeren. Draai aan de Control Knob (Bedieningsknop) om de geselecteerde instelling te wijzigen:

Als er gedurende 5 seconden geen activiteit is op de Control Knob (Bedieningsknop), keert de functie terug naar Main Volume (Hoofdvolume).
Om de luidspreker terug te zetten naar de fabrieksinstellingen, houdt u de Control Knob (Bedieningsknop) 5 seconden ingedrukt. De luidspreker wordt uit- en weer ingeschakeld en de reset is voltooid.

Een Bluetooth-apparaat koppelen

1. Schakel de Total PA Ultimate in door de aan/uit-schakelaar om te zetten.

2. Wanneer het apparaat voor het eerst wordt ingeschakeld, gaat het automatisch naar de Bluetooth-koppelingsmodus. Druk indien nodig op de knop Source (Bron) om de Bluetooth-modus te selecteren. Als spraakprompts zijn ingeschakeld, hoort u "Bluetooth Pairing" (Bluetooth-koppeling).

3. Ga naar het Bluetooth-instellingsscherm van uw apparaat, zoek Total PA Ultimate en maak verbinding. Maak geen verbinding met iPA161_BLE; dit is uitsluitend gereserveerd voor verbinding met de ION Sound Control app. Wanneer de verbinding tot stand is gebracht, knippert het Bluetooth-pictogram op het display en hoort u "Bluetooth Connected" (Bluetooth verbonden).
   Opmerking: Als u problemen ondervindt bij het verbinden, selecteert u "Forget this Device" ("Vergeet dit apparaat") op uw Bluetooth-apparaat en probeert u opnieuw verbinding te maken.
4. Om de verbinding te verbreken, schakelt u Bluetooth uit in de Bluetooth-instellingen van uw apparaat.

Twee luidsprekers koppelen

Twee luidsprekers koppelen (Stereo-Link)

1. Schakel beide Total PA Ultimate-luidsprekers in door hun aan/uit-schakelaars om te zetten. Zorg ervoor dat ze in de Bluetooth-koppelingsmodus staan en niet met een apparaat zijn verbonden.

2. Houd de knop Stereo-Link / Repeat (Stereo-Link / Herhalen) op één luidspreker (de primaire luidspreker die beide luidsprekers zal bedienen) ingedrukt en vervolgens de knop Stereo-Link / Repeat (Stereo-Link / Herhalen) op de secundaire luidspreker om de Stereo-Link-modus te activeren. Zodra er een link is tot stand gebracht, verschijnt het woord LINK op beide luidsprekerdisplays.

3. Maak via Bluetooth verbinding met de primaire luidspreker.
   Om de verbinding te verbreken, dubbelklikt u op de knop Stereo-Link / Repeat (Stereo-Link / Herhalen).
   Opmerking: De luidsprekers moeten zich binnen 29,5 m (85') van elkaar bevinden om goed te kunnen worden gekoppeld.
   Opmerking: Total PA Ultimate is niet compatibel met eerdere ION PA-modellen. Om te koppelen met een eerder model, hebt u een XLR-kabel nodig (niet inbegrepen). Sluit de XLR-kabel aan op de MIX Out XLR-poort op de Total PA Ultimate en op de XLR In-poort op het vorige model.

Lichtmodus

Druk op de knop Light (Licht) om te schakelen tussen tien modi voor de LED's op de Total PA Ultimate.

Opmerking: Voor het beste lichteffect moet u mogelijk het volume van uw aangesloten apparaat of invoerbron verhogen.

• Crazy Rainbow ("Gekke regenboog"): Een regenboog van kleuren stijgt op uit de zijlichten. De tweeterlampjes komen overeen met de bovenste zij-LED's. De wooferlampjes draaien in een cirkel van regenboogkleuren.
• Starlight ("Sterrenlicht"): De LED's knipperen in een willekeurige kleur en vervagen langzaam. Dit effect maakt gebruik van beatsynchronisatie. Het aantal "stars" ("sterren") dat verschijnt, is gebaseerd op het songvolume (hoe luider het nummer, hoe meer LED's er knipperen).
• Beat and Rise: ("Beats en stijging"): De zijlichten stijgen van onder naar boven naarmate het songvolume verandert. De tweeter- en wooferlampjes pulseren op de beat van het nummer.
• Solid ("Effen"): Alle LED's blijven dezelfde kleur (de kleur kan worden aangepast via de ION Sound Control-app). Standaard is de kleur blauw. Er zijn 15 kleuren die kunnen worden geselecteerd in de ION Sound Control app.
• Rising Pulse: ("Stijgende puls"): De zijlichten stijgen en dalen en wisselen van kleur synchroon met de beat van de muziek. De tweeter- en wooferlampjes pulseren in en uit met complementaire kleuren.
• Breathing Color: ("Ademende kleur"): Alle LED's gebruiken dezelfde kleur en vervagen in en uit terwijl ze door het volledige kleurenspectrum lopen.
• Rain Drops: ("Regendruppels"): De zijlichten laten een kleur van boven naar beneden vallen. Zodra de kleur de onderkant raakt, pulseren de woofer- en tweeterlampjes in dezelfde kleur als de regendruppelkleur.
• Double Color: ("Dubbele kleur"): De ene kant van de LED's (inclusief 2 van de woofer en 1 van de tweeter) toont één kleur, terwijl de andere kant van de LED oplicht met een nabije kleur op het volledige kleurenspectrum.
• Fire Pit: ("Vuurkorf"): De tweeter- en wooferlampjes flikkeren rood, geel en oranje en de zijlichten stijgen en dalen op basis van het volume van de muziek.
• Random ("Willekeurig"): De zij-LED's doorlopen het volledige kleurenspectrum willekeurig en veranderen elke 5-7 seconden.
• Off ("Uit"): Alle LED's zijn uitgeschakeld.

USB-modus

Wanneer een USB-drive met compatibele bestanden in de USB Charge/Playback Port (USB-oplaad-/afspeelpoort) wordt geplaatst, schakelt Total PA Ultimate automatisch over naar de USB-modus. Als de USB-drive al is geplaatst en u een andere modus gebruikt, drukt u op de knop Source (Bron) totdat de USB-modus is geselecteerd. Total PA Ultimate speelt automatisch het eerste compatibele MP3-bestand af. Bestanden worden afgespeeld in alfabetische volgorde van wat zich op het rootniveau bevindt, vervolgens alfabetisch per map en vervolgens alfabetisch per tracknaam. Het afspelen van media stopt wanneer alle media op de USB-drive zijn afgespeeld. Houd de knoppen Next (Volgende) en Previous (Vorige) ingedrukt om vooruit of achteruit te spoelen in het nummer.

Opmerking: De USB-drive moet afspeelbare MP3-bestanden bevatten om op het display van het mediapaneel te verschijnen.

Druk op de knop Stereo-Link/ Repeat (Stereo-Link/ Herhalen) om door de herhaal-/shuffle-opties te bladeren.

Herhaalinstellingen (afkortingen worden op het display weergegeven):

• Speel de huidige USB-track herhaald af (OnE). Dit is de standaardmodus bij het inschakelen.
• Speel de tracks in willekeurige volgorde af (rAn).
• Speel alle tracks op de USB-drive herhaald af (ALL).
• Speel de tracklijst van de huidige map herhaald af (FOLd). De gebruikte map is gebaseerd op welk nummer wordt afgespeeld wanneer deze wordt geactiveerd. Als een nummer bijvoorbeeld op het rootniveau wordt afgespeeld, herhaalt het selecteren van FOLd alleen nummers op het rootniveau. Als een nummer zich in map "A" bevindt, worden alleen nummers in map "A" herhaald.

App-bediening

Gebruik de meest recente Android OS of iOS op uw apparaat om de best mogelijke ervaring met de app te garanderen.

Volg deze stappen om de gratis app op uw apparaat te downloaden:

1. Open de Apple App Store of Google Play op uw apparaat. Zoek vervolgens naar de ION Sound Control app.
2. Volg de instructies op het scherm om de app te downloaden en te installeren. Na het downloaden verschijnt de ION Sound Control app op het startscherm van uw apparaat.
3. Verbind uw apparaat met Total PA Ultimate via Bluetooth. Zie de Pairing a Bluetooth Device (Een Bluetooth-apparaat koppelen) om te leren hoe u dit doet.
4. Open de ION Sound Control app. Als u hierom wordt gevraagd, staat u de app toe toegang te krijgen tot de Bluetooth- en locatieservices van uw apparaat.
5. Selecteer het Total PA Ultimate pictogram om naar het volgende scherm te gaan, waar u de app kunt gebruiken om verschillende functies van de luidspreker te bedienen, zoals:

• Volume: Pas het luidsprekervolume en het Mic 1/2-volume aan.
• Source Selection: (Bronselectie:) Selecteer de te gebruiken bron: Bluetooth, USB of Aux.
• Source Volume: (Bronvolume:) Pas het inkomende volume aan voor Bluetooth-, USB- en Aux-bronnen.
• EQ: Pas de equalizer van de luidspreker aan.
• Mic Echo: (Microfoonecho:) Schakel het microfoonecho-effect in/uit.
• Mic Volume: (Microfoonvolume:) Pas het volume van de microfooningang aan.
• Voice Prompts: (Spraakprompts:) Schakel de spraakprompts in of uit.
• Support (Ondersteuning): Bezoek ionaudio.com, neem contact op met de technische ondersteuning en bekijk garantie-informatie en veelgestelde vragen.
• Light Effect: (Lichteffect:) Kies het lichteffect.
• Over-The-Air Firmware Updates: (Draadloze firmware-updates:) Blijf op de hoogte van de nieuwste firmware-installatie.

PROBLEEMOPLOSSING

Als het geluid vervormd is

Probeer de volumeregelaar van uw geluidsbron, muziekinstrument of microfoon lager te zetten. Probeer ook het algehele volume van Total PA Ultimate te verminderen met behulp van de Control Knob.

Ik hoor een brom wanneer kabels zijn aangesloten

• Koppel kabels los van de ingangsaansluitingen om te zien of het een defecte kabel is.
• Zorg ervoor dat de signaalkabels niet in de buurt van stroomkabels liggen.
• Sluit alle stroomkabels van audioapparatuur aan op stopcontacten die een gemeenschappelijke aarde delen.

Als er te veel bas is

Probeer de EQ-regeling op uw geluidsbron of op Total PA Ultimate aan te passen om het basniveau te verlagen. Hierdoor kunt u de muziek harder afspelen voordat clipping (vervorming) optreedt.

Als er een hoog fluitend geluid is bij gebruik van microfoons
Dit is waarschijnlijk feedback. Richt de microfoon weg van de luidspreker.

Als u de microfoon niet kunt horen boven het muziekvolume
Zet het muziekvolume van uw bron lager.

Als u uw audioapparaat niet via Bluetooth met Total PA Ultimate kunt verbinden:

• Houd uw audioapparaat (bijv. smartphone of tablet) en Total PA Ultimate zo dicht mogelijk bij elkaar terwijl u probeert verbinding te maken. Zorg ervoor dat zowel het audioapparaat als Total PA Ultimate niet worden gehinderd door muren, meubels, enz.
• Reset de Bluetooth-verbinding op Total PA Ultimate om Total PA Ultimate los te koppelen van een ander audioapparaat en start het zoekproces opnieuw. Als dit niet meteen werkt, schakelt u Total PA Ultimate uit en weer in. Zie Pairing a Bluetooth Device (Een Bluetooth-apparaat koppelen) voor meer informatie.
• Reset de Bluetooth-verbinding op uw audioapparaat door Bluetooth uit en weer in te schakelen. U kunt dit vinden onder het Bluetooth-menu in de instellingen (Instellingen) voor uw telefoon of ander audioapparaat.
  Als dit niet werkt, en u eerder verbinding hebt gemaakt met Total PA Ultimate, zoek dan Total PA Ultimate in de lijst met beschikbare of eerder verbonden apparaten in het Bluetooth-menu van uw audioapparaat, tik op het "tandwiel"- of "i"-pictogram ernaast en selecteer vervolgens Unpair (Ontkoppelen) of Forget (Vergeten). Schakel Total PA Ultimate uit en weer in en probeer opnieuw te koppelen zodra deze weer in uw lijst met beschikbare apparaten verschijnt.
  Opmerking: Als Total PA Ultimate onlangs is gekoppeld aan een ander audioapparaat dat zich nog binnen bereik bevindt, moet u dit proces mogelijk herhalen met dat audioapparaat om de verbinding volledig te verbreken.

Als u audio-onderbrekingen ervaart tijdens het afspelen van muziek vanaf een Bluetooth-apparaat, kan dit gebeuren omdat uw apparaat probeert te linken naar een andere luidspreker. Dit kan gebeuren als u een luidspreker uitschakelt die was gekoppeld aan uw apparaat of als u uw apparaat net hebt ingeschakeld en het zich in Stereo-Link-modus bevindt. Om de audio-onderbrekingen te stoppen, verlaat u de Stereo-Link-modus door dubbel op de Stereo-Link / Repeat (Stereo-Link / Herhalen)-knop te drukken. U kunt ook wachten tot uw apparaat linkt naar een andere luidspreker als er een binnen bereik is.

Technische specificaties

Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
*Bluetooth en draadloze ontvangst en bereik worden beïnvloed door muren, obstakels en beweging. Voor optimale prestaties plaatst u het product in het midden van de kamer, zodat het niet wordt gehinderd door muren, meubels, enz.
