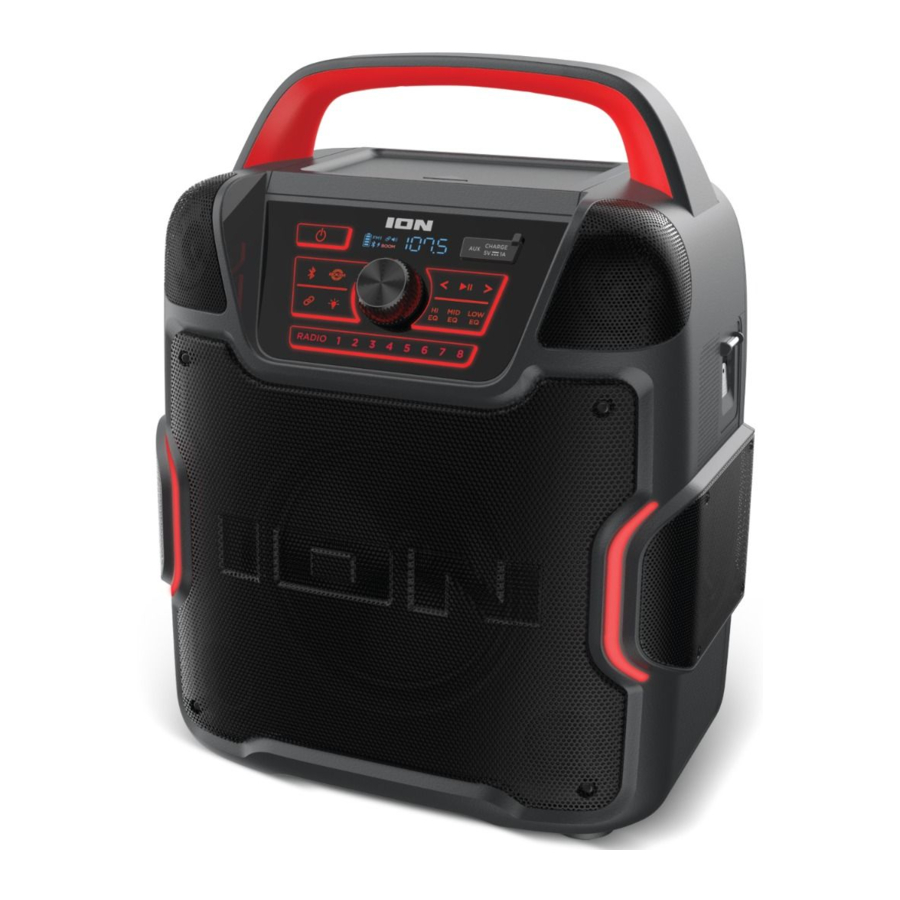

Ion Pathfinder 320 - Handleiding voor krachtige luidspreker voor alle weersomstandigheden

Inleiding

Inhoud van de doos

Pathfinder^TM 320˚
Stroom-/oplaadkabel (183 cm)
Snelstartgids

Oplaadbare batterijen

Oplaadbare loodzuuraccu's zijn van hetzelfde type als in auto's. Net als bij uw autobatterij heeft de manier waarop u deze batterij gebruikt een aanzienlijke invloed op de levensduur. Bij correct gebruik en behandeling kan een loodzuuraccu jarenlang meegaan. Hier zijn enkele aanbevelingen om de langste levensduur van de interne batterij te krijgen.

Gebruik en onderhoud

Hoewel Pathfinder^TM 320˚ waterbestendig* is en bestand is tegen opspattend water, dient u de onderstaande tips te lezen om de beste prestaties van Pathfinder^TM 320˚ te krijgen:

• Zet Pathfinder^TM 320˚ binnen tijdens extreme weersomstandigheden.
• Plaats Pathfinder^TM 320˚ niet in stilstaand water.
• Sluit de stroomkabel niet aan op Pathfinder^TM 320˚ in een natte omgeving. Zorg ervoor dat de stroomingang, de stroomkabel en het stopcontact allemaal volledig droog zijn voordat u verbindingen maakt.
•
  Bewaar alle niet-waterbestendige apparaten (telefoons, muziekspelers, enz.) op een droge plaats waar ze niet worden beïnvloed door water en een risico op elektrische schokken veroorzaken.

* Compartiment is niet beoordeeld op waterbestendigheid en er wordt niet gegarandeerd dat het waterindringing voorkomt. ION is niet verantwoordelijk voor schade aan persoonlijke eigendommen als gevolg van misbruik van het product of het niet naleven van deze instructies.

Installatie

Artikelen die niet worden vermeld onder Inleiding > Inhoud van de doos worden apart verkocht.

Bovenpaneel

Voorpaneel

Achterpaneel

Kenmerken

Voorpaneel

1. Power On/Off Button: Houd deze knop ingedrukt om Pathfinder^TM 320˚ aan/uit te zetten. Wanneer Pathfinder^TM 320˚ is aangesloten op een stroombron, hoeft deze niet ingeschakeld te zijn om de batterij op te laden.
2. Bluetooth^® Button: Druk op deze knop om de Bluetooth-koppelmodus te activeren of om een gekoppeld Bluetooth-apparaat los te koppelen en de Aux-modus te activeren. Houd deze knop ingedrukt om de spraakprompts van de speaker uit of in te schakelen. Wanneer gekoppeld, druk op deze knop om een speaker als primaire speaker in te stellen.
3. Light Mode Button: Druk op deze knop om te selecteren hoe de lichten op het voorpaneel functioneren:
   • Color Cycle: De lichten gloeien langzaam en lopen door de kleuren. Houd de lichtmodusknop ingedrukt om de lichten op één kleur te bevriezen. Dit is de standaardmodus wanneer Pathfinder^TM 320˚ voor het eerst wordt ingeschakeld.
   • Beat Sync: De lichten reageren op de beat van de muziek.
   • Off: De lichten gaan uit.
4. Boom Button^TM: Druk op deze knop om tegelijkertijd de bas EQ en het volume te versterken en een lichtshow te activeren die pulseert op de beat van de muziek. Druk nogmaals op deze knop om deze functie te deactiveren.
5. Previous Track Button: Druk op deze knop om af te stemmen op een radiostation of om naar het vorige nummer op een via Bluetooth verbonden apparaat te gaan. Houd in radiomodus ingedrukt om te zoeken.
6. Next Track Button: Druk op deze knop om af te stemmen op een radiostation of om naar het volgende nummer op een via Bluetooth verbonden apparaat te gaan. Houd in radiomodus ingedrukt om te zoeken.
   Note: Met sommige apps kan het indrukken van de Previous Track button (Vorige nummer knop) of Next Track button (Volgende nummer knop) naar een andere afspeellijst of muziekgenre gaan.
7. Play/Pause Button: Druk op "Play/Pause" (Afspelen/Pauzeren) om een nummer van een aangesloten Bluetooth-apparaat af te spelen of te pauzeren.
8. Radio Button: Druk op deze knop om de radio in te stellen op FM1, FM2 of om de radio uit te schakelen.
9. Radio Preset Buttons: Sla een favoriet radiostation op en stem snel af op een vooraf ingesteld radiostation. Er zijn 2 banken van 8 numerieke posities elk om FM1- en FM2-bandpresets op te slaan. In de radiomodus slaat u het huidige station op als een preset door een genummerde knop ingedrukt te houden. Druk op een genummerde knop om een eerder opgeslagen preset station te selecteren.
10. Link Button: Houd deze knop ingedrukt om stereokoppeling te starten met een andere Pathfinder^TM 320˚. Druk tweemaal op deze knop om de link naar de andere speaker te verbreken. Zie Linking Two Pathfinder^TM 320˚ Speakers voor meer details.
11. EQ Buttons: Druk op een EQ button (EQ-knop) totdat het display "HI" (hoge frequentie), "M" (middenfrequentie) of "LO" (lage frequentie) toont. Draai aan de bedieningsknop naar links of rechts om de geselecteerde frequentie te verlagen of te verhogen en druk vervolgens op dezelfde EQ-knop om te bevestigen. Zie EQ Control voor meer details.
12. Display: Geeft het huidige radiostation, de batterijstatus en de Bluetooth-status weer.
    • Battery Status Icon:
      • Wanneer de stroomkabel is aangesloten, laat de beweging van de batterijsegmenten zien dat de batterij wordt opgeladen. Wanneer volledig opgeladen, zijn alle batterijsegmenten verlicht zonder te knipperen. o Wanneer de stroomkabel is losgekoppeld, toont het batterijsegment het niveau van de batterij.
      • Wanneer het batterijniveau laag is, knippert het onderste batterijsegment.
      • Als er binnen 60 seconden geen knop op het voorpaneel wordt ingedrukt, wordt de batterij-indicator uitgeschakeld (om energie te besparen). De batterij-indicator verschijnt weer wanneer een knop wordt ingedrukt. Wanneer de batterij het laagste batterij-icongedeelte bereikt, wordt de batterij-indicator ook weer ingeschakeld.
    • Lightning Bolt Icon:
      • De oplaadindicator licht op wanneer de stroomkabel is aangesloten op de netstroom.
      • Wanneer het apparaat is uitgeschakeld en de stroomkabel is aangesloten, brandt de oplaadindicator 5 seconden en wordt vervolgens uitgeschakeld om energie te besparen. Om de laadstatus te controleren, drukt u snel op de Power button (Aan/Uit-knop) en laat u deze los; de oplaadindicator licht 5 seconden op en wordt vervolgens uitgeschakeld.
      • Als het apparaat is uitgeschakeld terwijl de stroomkabel is aangesloten, brandt de oplaadindicator 5 seconden en wordt vervolgens uitgeschakeld om energie te besparen.
    • Bluetooth Icon: Het Bluetooth-icoon brandt continu wanneer een apparaat is gekoppeld met Pathfinder^TM 320˚.
    • Power Icon: Het Power-icoon brandt wanneer Pathfinder^TM 320˚ is ingeschakeld. Het Power-icoon brandt niet wanneer Pathfinder^TM 320˚ is uitgeschakeld.
    • Link Icon: Het Link-icoon brandt wanneer stereo-gekoppeld met een andere speaker. Het Link-icoon is uit wanneer een enkele speaker wordt gebruikt.
    • Volume Icon: Het Volume-icoon brandt wanneer het Main Volume (Hoofdvolume) wordt aangepast en gaat uit na 3 seconden niet te zijn aangepast.
    • Boom Icon: Het Boom-icoon brandt wanneer de Boom-functie is geactiveerd.
13. Auxiliary Input: Open de rubberen compartimentdeksel om toegang te krijgen tot de aux-ingang en de USB-poort. Deze stereo 3,5 mm (1/8") ingang kan worden gebruikt om een CD-speler, MP3-speler of andere audiobron aan te sluiten.
    Note: Wanneer de rubberen compartimentdeksel open is, is het apparaat niet waterbestendig. Zorg ervoor dat Pathfinder^TM 320˚ en de aansluitingen droog zijn voordat u gaat opladen. Laad nooit op als het apparaat nat is.
14. USB Charging Port (5V, 1A): Sluit hier de oplaadkabel van uw apparaat aan om het op te laden. USB-opladen werkt alleen als het apparaat is ingeschakeld.
15. Control Knob: Dit past het hoofdmixvolume van de speaker aan, inclusief de Auxiliary Input, Radio en de audio van een gekoppeld Bluetooth-apparaat. Draai aan deze knop in de EQ-modus om de hoge en lage tonen aan te passen.

Bovenpaneel

1. Fast Charging USB Port: Schuif het bovenste compartiment open om toegang te krijgen tot de USB-poort. Sluit hier de oplaadkabel van uw apparaat aan voor een snellere laadsnelheid (5V, 2.2A). USB-opladen werkt alleen als het apparaat is ingeschakeld.
2. 2^nd Aux Input: Schuif het bovenste compartiment open om toegang te krijgen tot deze Aux-ingang. Deze stereo 3,5 mm (1/8") ingang kan worden gebruikt om een CD-speler, MP3-speler of andere audiobron aan te sluiten.

Achterpaneel

1. Power: Steek hier de meegeleverde stroomkabel in om het apparaat op te laden.


Zijpaneel

1. Bottle Opener: Gebruik dit om flessen van uw favoriete drankjes te openen.


Bediening

Lichtmodus

Wanneer Pathfinder^™ 320˚ voor het eerst wordt ingeschakeld, staan de lichten in de Color Cycle (Kleurcyclus)-modus en beginnen ze langzaam van de ene kleur naar de andere te vervagen. Om te pauzeren op een bepaalde kleur, houd de Light (Licht)-knop 1 seconde ingedrukt. Om de Beat Sync (Beatsynchronisatie)-modus te activeren en de lichten te laten reageren op de beat van de muziek, druk op de Light (Licht)-knop en laat deze los. Druk nogmaals op de Light (Licht)-knop om de lichten uit te schakelen.

EQ-bediening

Hi EQ:

1. Druk op de Hi EQ-knop. "HI" verschijnt op het display voor hoge frequentie.
2. Om de hoge frequentie te verlagen, draait u de encoder naar links.
3. Om de hoge frequentie te verhogen, draait u de encoder naar rechts.
4. Druk op de Hi EQ-knop om te bevestigen of wacht 3 seconden totdat het display terugkeert naar het hoofdscherm.

Mid EQ:

1. Druk op de Mid EQ-knop. "M" verschijnt op het display voor middenfrequentie.
2. Om de middenfrequentie te verlagen, draait u de encoder naar links.
3. Om de middenfrequentie te verhogen, draait u de encoder naar rechts.
4. Druk op de Mid EQ-knop om te bevestigen of wacht 3 seconden totdat het display terugkeert naar het hoofdscherm.

Low EQ:

1. Druk op de Low EQ-knop. "LO" verschijnt op het display voor lage frequentie.
2. Om de lage frequentie te verlagen, draait u de encoder naar links.
3. Om de lage frequentie te verhogen, draait u de encoder naar rechts.
4. Druk op de Low EQ-knop om te bevestigen of wacht 3 seconden totdat het display terugkeert naar het hoofdscherm.

Een Bluetooth-apparaat koppelen

1. Zorg ervoor dat de luidspreker zich binnen het bereik van uw Bluetooth-apparaat bevindt (niet meer dan 30,5 m). Als er na 90 seconden geen verbinding is, stopt de luidspreker met zoeken naar een Bluetooth-apparaat en gaat hij naar de AUX-modus.
2. Druk op de Bluetooth button (Bluetooth-knop) op de luidspreker.
3. Navigeer naar het instellingenscherm van uw Bluetooth-apparaat. Zoek en selecteer vervolgens Pathfinder 320˚. Maak geen verbinding met iPA159_BLE; dit is uitsluitend gereserveerd voor verbinding met de ION Sound XP™ app. Als uw Bluetooth-apparaat om een ​​koppelingscode vraagt, voert u 0000 in.

Opmerking: als u eerder verbinding hebt gemaakt met uw Bluetooth-apparaat, maakt Pathfinder™ 320˚ automatisch opnieuw verbinding.
Tip: Druk op de Bluetooth button (Bluetooth-knop) om de spraakaanwijzingen voor Bluetooth-koppeling in of uit te schakelen.

Om naar de AUX-modus te gaan, drukt u op de Bluetooth-knop en laat u deze los.
Om een ​​gekoppeld Bluetooth-apparaat los te koppelen, dubbeltikt u op de Bluetooth-knop.

Twee luidsprekers koppelen

1. Schakel beide Pathfinder^TM 320˚-luidsprekers in.
2. Zorg ervoor dat u alle Bluetooth-apparaten loskoppelt voordat u probeert twee luidsprekers te koppelen.
3. Houd de Link (Koppelen)-knop ingedrukt om de Stereo Link-modus te activeren. Zodra er een verbinding tot stand is gebracht, verschijnt het woord LINK (GEKOPPELD) op het display.
   Opmerking: het kan tot 1 minuut duren om de verbinding tot stand te brengen.
4. Herhaal dit proces vervolgens op de andere Pathfinder^TM 320˚-luidspreker.
5. Om de verbinding te verbreken, dubbeltikt u op de Link (Koppelen)-knop op een van de twee Pathfinder^TM 320˚-luidsprekers.

De radio gebruiken

1. Druk op de Radio (Radio)-knop.
   • Eerste keer drukken selecteert FM1
   • Tweede keer drukken selecteert FM2
   • Derde keer drukken schakelt de radio uit
2. Selecteer een radiostation met behulp van de </>-knoppen.
   Opmerking: pauzeer de weergave van Bluetooth of schakel Bluetooth volledig uit voordat u de radio gebruikt om te voorkomen dat beide audiosignalen tegelijkertijd actief zijn.

Om een ​​voorkeurzender op te slaan, houdt u een van de voorkeurzenders 1-8 ingedrukt.
Om een ​​voorkeurzender op te roepen, drukt u op een van de voorkeurzenders 1-8 en laat u deze los.

App-bediening

Om de best mogelijke ervaring met de app te garanderen, gebruikt u de meest recente Android OS of iOS op uw apparaat.

Volg deze stappen om de gratis app op uw apparaat te downloaden:

1. Open de Apple App Store of Google Play op uw apparaat. Zoek vervolgens naar de ION Sound XP app.
2. Volg de instructies op het scherm om de app te downloaden en te installeren. Eenmaal gedownload, verschijnt de ION Sound XP app op het startscherm van uw apparaat.
3. Verbind uw apparaat met Pathfinder^™ 320 via Bluetooth. Zie de Een Bluetooth-apparaat koppelen om te leren hoe u dit moet doen.
4. Open de ION Sound XP^TM app. Sta de app toe om toegang te krijgen tot de Bluetooth- en locatieservices van uw apparaat, indien hierom wordt gevraagd.
5. Tik om Add A Product (Een product toevoegen) op het scherm te selecteren. De app scant en vindt Pathfinder^™ 320.
   Als u problemen ondervindt bij het verbinden, tikt u op Help with setting up? (Hulp bij het instellen?) voor extra tips.
6. Selecteer het Pathfinder^™ 320-pictogram om naar het volgende scherm te gaan, waar u de app kunt gebruiken om verschillende functies van de luidspreker te bedienen, zoals:
   • Radio: Speel de radio af, verander van zender en bewerk voorkeurzenders.
   • EQ: Pas de egalisatie van de luidspreker aan en schakel Boom in of uit.
   • Volume: Pas het luidsprekervolume aan.
   • Light Effect: (Lichteffect) Kies het lichteffect uit Color Cycle (Kleurcyclus), Beat Sync (Beatsynchronisatie) en Off (Uit).
   • Battery Status: (Batterijstatus) Geeft het batterijniveau weer.
   • Support: (Ondersteuning) Bezoek ionaudio.com, neem contact op met de technische ondersteuning en bekijk garantie-informatie en veelgestelde vragen.

Probleemoplossing

Als het apparaat niet oplaadt: Zorg ervoor dat de stroomkabel correct is aangesloten op de stroomingang en het stopcontact.

Als het geluid vervormd is: Probeer de volumeregeling van uw geluidsbron te verlagen.

Als er te veel bas is: Probeer de toon- of EQ-regeling op uw geluidsbron aan te passen om het basniveau te verlagen. Hierdoor kunt u de muziek harder afspelen voordat clipping (vervorming) optreedt.

Als u uw audioapparaat niet via Bluetooth kunt verbinden met Pathfinder^TM 320˚:

• Houd uw audioapparaat (bijv. smartphone of tablet) en Pathfinder^TM 320˚ zo dicht mogelijk bij elkaar terwijl u probeert verbinding te maken. Zorg ervoor dat zowel het audioapparaat als Pathfinder^TM 320˚ niet worden gehinderd door muren, meubels, enz.
• Reset de Bluetooth-verbinding op Pathfinder^TM 320˚ om Pathfinder^TM 320˚ los te koppelen van een ander audioapparaat en start het zoekproces opnieuw. Als dit niet meteen werkt, schakelt u Pathfinder^TM 320˚ uit en vervolgens weer in. Zie Een Bluetooth-apparaat koppelen voor meer informatie.
• Reset de Bluetooth-verbinding op uw audioapparaat door Bluetooth uit en weer in te schakelen. U kunt dit vinden onder het Bluetooth-menu in de instellingen voor uw telefoon of ander audioapparaat.
  Als dit niet werkt en u eerder verbinding hebt gemaakt met Pathfinder^TM 320˚, zoekt u Pathfinder^TM 320˚ in de lijst met beschikbare of eerder verbonden apparaten in het Bluetooth-menu van uw audioapparaat, tikt u op het "tandwiel"- of "i"-pictogram ernaast en selecteert u vervolgens Unpair (Ontkoppelen) of Forget (Vergeten). Schakel Pathfinder^TM 320˚ uit en weer in en probeer opnieuw te koppelen zodra deze weer in uw lijst met beschikbare apparaten verschijnt.
  Opmerking: als Pathfinder^TM 320˚ onlangs is gekoppeld aan een ander audioapparaat dat zich nog steeds binnen bereik bevindt, moet u dit proces mogelijk herhalen met dat audioapparaat om de verbinding volledig te verbreken.

Als u audio-uitval ervaart tijdens het afspelen van muziek vanaf een Bluetooth-apparaat, kan dit gebeuren omdat uw apparaat probeert verbinding te maken met een andere luidspreker. Dit kan gebeuren als u een luidspreker uitschakelt die aan uw apparaat was gekoppeld, of als u uw apparaat net hebt ingeschakeld en het zich in de Stereo-Link-modus bevindt. Om de audio-uitval te stoppen, verlaat u de Stereo-Link-modus door dubbel op de Link button (Koppelingsknop) te drukken. U kunt ook wachten tot uw apparaat verbinding maakt met een andere luidspreker als er een binnen bereik is.

Als u wilt voorkomen dat uw luidspreker automatisch verbinding maakt wanneer u hem inschakelt, zorg er dan voor dat u dubbel op de Link button (Koppelingsknop) drukt om de Stereo-Link-modus te verlaten voordat u hem uitschakelt.

Ondersteuning

Voor de meest recente informatie over dit product (documentatie, technische specificaties, systeemvereisten, compatibiliteitsinformatie, enz.) en productregistratie, gaat u naar ionaudio.com.

Voor aanvullende productondersteuning gaat u naar ionaudio.com/support.
