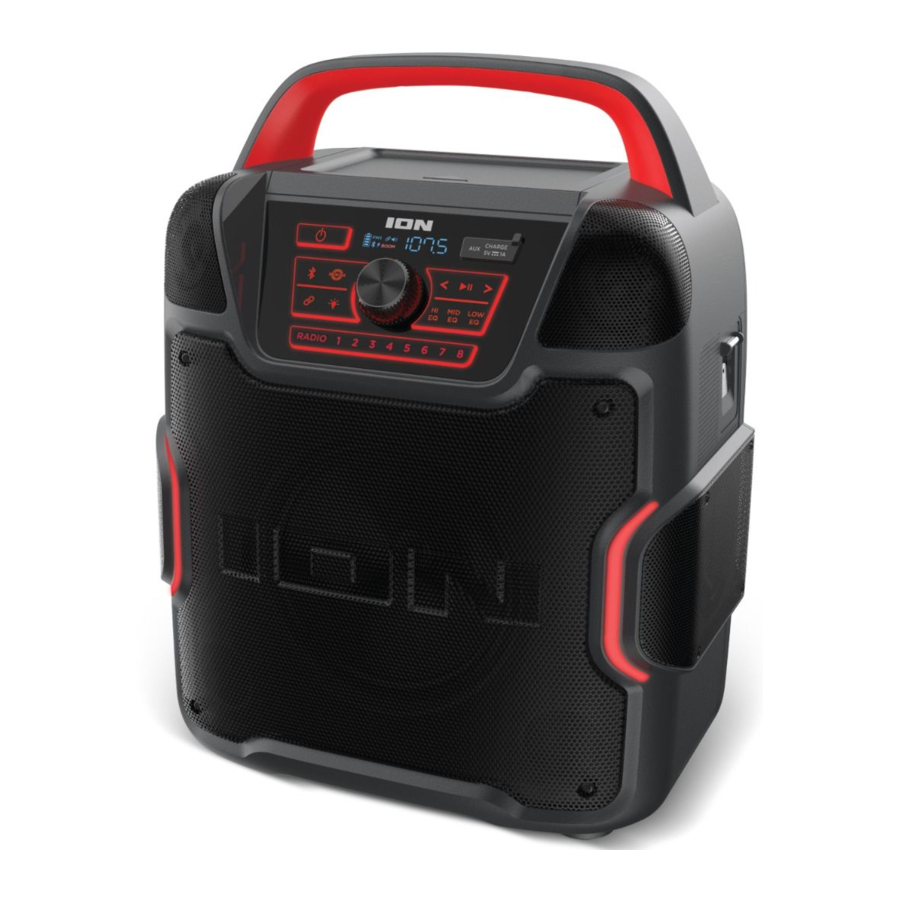

Ion Pathfinder 320 - Instrukcja obsługi głośnika o dużej mocy do użytku w każdych warunkach pogodowych

Wprowadzenie

Zawartość opakowania

Pathfinder^TM 320˚
Kabel zasilający/do ładowania (6 stóp/183 cm)
Skrócona instrukcja obsługi

Akumulatory

Akumulatory kwasowo-ołowiowe są tego samego typu, co te stosowane w samochodach. Podobnie jak w przypadku akumulatora samochodowego, sposób użytkowania tego akumulatora ma znaczący wpływ na jego żywotność. Przy prawidłowym użytkowaniu i konserwacji akumulator kwasowo-ołowiowy może służyć przez wiele lat. Oto kilka zaleceń dotyczących wydłużenia żywotności akumulatora wewnętrznego.

Użytkowanie i pielęgnacja

Chociaż Pathfinder^TM 320˚ jest wodoodporny* i odporny na rozpryskiwanie wody, zapoznaj się z poniższymi wskazówkami, aby uzyskać najlepszą wydajność urządzenia Pathfinder^TM 320˚:

• Wprowadź Pathfinder^TM 320˚ do pomieszczenia podczas ekstremalnych warunków pogodowych.
• Proszę nie umieszczać Pathfinder^TM 320˚ w stojącej wodzie.
• Proszę nie podłączać kabla zasilającego do Pathfinder^TM 320˚ w mokrym otoczeniu. Upewnij się, że wejście zasilania, kabel zasilający i gniazdko elektryczne są całkowicie suche przed wykonaniem jakichkolwiek połączeń.
•
  Przechowuj wszelkie urządzenia nieodporne na wodę (telefony, odtwarzacze muzyczne itp.) w suchym miejscu, gdzie nie będą narażone na działanie wody i nie spowodują ryzyka porażenia prądem.

* Komora nie jest przystosowana do wodoodporności i nie gwarantuje zapobiegania przedostawaniu się wody. ION nie ponosi odpowiedzialności za uszkodzenia mienia osobistego spowodowane niewłaściwym użytkowaniem produktu lub nieprzestrzeganiem tych instrukcji.

Konfiguracja

Przedmioty niewymienione w części Wprowadzenie > Zawartość opakowania są sprzedawane oddzielnie.

Panel górny

Panel przedni

Panel tylny

Funkcje

Panel przedni

1. Przycisk włączania/wyłączania zasilania: Naciśnij i przytrzymaj ten przycisk, aby włączyć/wyłączyć Pathfinder^TM 320˚. Gdy Pathfinder^TM 320˚ jest podłączony do źródła zasilania, nie musi być włączony, aby ładować akumulator.
2. Przycisk Bluetooth^®: Naciśnij i zwolnij ten przycisk, aby przejść do trybu parowania Bluetooth lub odłączyć sparowane urządzenie Bluetooth i przejść do trybu Aux. Naciśnij i przytrzymaj ten przycisk, aby wyłączyć lub włączyć komunikaty głosowe głośnika. Po połączeniu naciśnij i zwolnij ten przycisk, aby ustawić głośnik jako głośnik główny.
3. Przycisk trybu oświetlenia: Naciśnij ten przycisk, aby wybrać sposób działania świateł na panelu przednim:
   • Color Cycle: Światła powoli świecą i przechodzą przez kolory. Naciśnij i przytrzymaj przycisk trybu oświetlenia, aby zatrzymać światła na jednym kolorze. Jest to tryb domyślny, gdy Pathfinder^TM 320˚ jest włączany po raz pierwszy.
   • Beat Sync: Światła reagują na rytm muzyki.
   • Off: Światła wyłączają się.
4. Boom Button^TM: Naciśnij ten przycisk, aby jednocześnie wzmocnić basy EQ i głośność oraz aktywować pokaz świetlny, który pulsuje w rytm muzyki. Naciśnij ten przycisk ponownie, aby wyłączyć tę funkcję.
5. Przycisk poprzedniego utworu: Naciśnij ten przycisk, aby włączyć stację radiową lub przejść do poprzedniego utworu na urządzeniu podłączonym przez Bluetooth. Naciśnij i przytrzymaj w trybie radiowym, aby wyszukać.
6. Przycisk następnego utworu: Naciśnij ten przycisk, aby włączyć stację radiową lub przejść do następnego utworu na urządzeniu podłączonym przez Bluetooth. Naciśnij i przytrzymaj w trybie radiowym, aby wyszukać.
   Uwaga: W niektórych aplikacjach naciśnięcie przycisku Previous Track lub Next Track może spowodować przejście do innej listy odtwarzania lub gatunku muzycznego.
7. Przycisk odtwarzania/pauzy: Naciśnij, aby odtworzyć lub wstrzymać utwór z podłączonego urządzenia Bluetooth.
8. Przycisk Radio: Naciśnij ten przycisk, aby ustawić radio na FM1, FM2 lub wyłączyć radio.
9. Przyciski ustawień radia: Zapisz ulubioną stację radiową i szybko przejdź do zaprogramowanej stacji radiowej. Dostępne są 2 banki po 8 pozycji numerycznych każdy do przechowywania ustawień pasm FM1 i FM2. W trybie radiowym zapisz bieżącą stację jako ustawienie wstępne, naciskając i przytrzymując ponumerowany przycisk. Naciśnij ponumerowany przycisk, aby wybrać wcześniej zapisaną stację.
10. Przycisk Link: Naciśnij i przytrzymaj ten przycisk, aby rozpocząć łączenie stereo z innym Pathfinder^TM 320˚. Naciśnij ten przycisk dwa razy, aby odłączyć połączenie z innym głośnikiem. Zobacz Łączenie dwóch głośników Pathfinder^TM 320˚, aby uzyskać więcej szczegółów.
11. Przyciski EQ: Naciśnij przycisk EQ, aż na wyświetlaczu pojawi się "HI" (wysoka częstotliwość), "M" (średnia częstotliwość) lub "LO" (niska częstotliwość). Obróć pokrętło sterujące w lewo lub w prawo, aby zmniejszyć lub zwiększyć wybraną częstotliwość, a następnie naciśnij ten sam przycisk EQ, aby potwierdzić. Zobacz Sterowanie EQ, aby uzyskać więcej szczegółów.
12. Wyświetlacz: Wyświetla aktualną stację radiową, stan baterii i stan Bluetooth.
    • Ikona stanu baterii:
      • Gdy kabel zasilający jest podłączony, ruch segmentów baterii wskazuje, że bateria jest ładowana. Po pełnym naładowaniu wszystkie segmenty baterii będą świecić bez migania. o Gdy kabel zasilający jest odłączony, segment baterii pokazuje poziom naładowania baterii.
      • Gdy poziom naładowania baterii jest niski, dolny segment baterii będzie migać.
      • Jeśli żaden przycisk na panelu przednim nie zostanie naciśnięty w ciągu 60 sekund, wskaźnik poziomu naładowania baterii wyłączy się (aby oszczędzać energię). Wskaźnik poziomu naładowania baterii pojawi się ponownie po naciśnięciu dowolnego przycisku. Ponadto, gdy bateria osiągnie najniższy segment ikony baterii, wskaźnik poziomu naładowania baterii włączy się ponownie.
    • Ikona błyskawicy:
      • Wskaźnik ładowania zaświeci się, gdy kabel zasilający jest podłączony do zasilania ściennego.
      • Gdy urządzenie jest wyłączone, a kabel zasilający jest podłączony, wskaźnik ładowania będzie świecił przez 5 sekund, a następnie wyłączy się, aby oszczędzać energię. Aby sprawdzić stan ładowania, szybko naciśnij i zwolnij przycisk Power (zasilanie); wskaźnik ładowania zaświeci się na 5 sekund, a następnie wyłączy się.
      • Jeśli urządzenie jest wyłączone, gdy kabel zasilający jest podłączony, wskaźnik ładowania będzie świecił przez 5 sekund, a następnie wyłączy się, aby oszczędzać energię.
    • Ikona Bluetooth: Ikona Bluetooth będzie świecić światłem ciągłym, gdy urządzenie jest sparowane z Pathfinder^TM 320˚.
    • Ikona zasilania: Ikona zasilania będzie świecić, gdy Pathfinder^TM 320˚ jest włączony. Ikona zasilania nie będzie świecić, gdy Pathfinder^TM 320˚ jest wyłączony.
    • Ikona Link: Ikona Link będzie świecić, gdy połączenie stereo jest nawiązane z innym głośnikiem. Ikona Link będzie wyłączona, gdy używany jest pojedynczy głośnik.
    • Ikona głośności: Ikona głośności będzie świecić, gdy Main Volume (główna głośność) jest regulowana i wyłącza się po 3 sekundach bez regulacji.
    • Ikona Boom: Ikona Boom będzie świecić, gdy funkcja Boom jest aktywowana.
13. Wejście pomocnicze: Otwórz gumową pokrywę komory, aby uzyskać dostęp do wejścia pomocniczego i portu USB. To stereofoniczne wejście 3,5 mm (1/8") może być używane do podłączenia odtwarzacza CD, odtwarzacza MP3 lub innego źródła dźwięku.
    Uwaga: Gdy gumowa pokrywa komory jest otwarta, urządzenie nie będzie odporne na działanie wody. Upewnij się, że Pathfinder^TM 320˚ i złącza są suche przed ładowaniem. Nigdy nie ładuj, gdy urządzenie jest mokre.
14. Port ładowania USB (5V, 1A): Podłącz tutaj kabel ładujący urządzenia, aby je naładować. Ładowanie USB działa tylko wtedy, gdy zasilanie urządzenia jest włączone.
15. Pokrętło sterujące: Reguluje główną głośność miksu głośnika, która obejmuje wejście pomocnicze, radio i dźwięk sparowanego urządzenia Bluetooth. Obróć to pokrętło w trybie EQ, aby dostosować tony wysokie i niskie.

Górny panel

1. Port szybkiego ładowania USB: Otwórz górną komorę, aby uzyskać dostęp do portu USB. Podłącz tutaj kabel ładujący urządzenia, aby uzyskać szybsze ładowanie (5V, 2.2A). Ładowanie USB działa tylko wtedy, gdy zasilanie urządzenia jest włączone.
2. 2^nd Wejście Aux: Otwórz górną komorę, aby uzyskać dostęp do tego wejścia Aux. To stereofoniczne wejście 3,5 mm (1/8") może być używane do podłączenia odtwarzacza CD, odtwarzacza MP3 lub innego źródła dźwięku.

Panel tylny

1. Zasilanie: Włóż tutaj dołączony kabel zasilający, aby naładować urządzenie.


Panel boczny

1. Otwieracz do butelek: Użyj tego do otwierania butelek z ulubionymi napojami.


Obsługa

Tryb oświetlenia

Po pierwszym włączeniu urządzenia Pathfinder^™ 320˚ światła będą w trybie Color Cycle (cykl kolorów) i zaczną powoli przechodzić z jednego koloru w drugi. Aby zatrzymać się na określonym kolorze, naciśnij i przytrzymaj przycisk Light (światło) przez 1 sekundę. Aby przejść do trybu Beat Sync (synchronizacja z rytmem) i spowodować, aby światła reagowały na rytm muzyki, naciśnij i zwolnij przycisk Light (światło). Naciśnij ponownie przycisk Light (światło), aby wyłączyć światła.

Regulacja EQ

Hi EQ:

1. Naciśnij przycisk Hi EQ. Na wyświetlaczu pojawi się "HI" oznaczające wysoką częstotliwość.
2. Aby zmniejszyć wysoką częstotliwość, obróć enkoder w lewo.
3. Aby zwiększyć wysoką częstotliwość, obróć enkoder w prawo.
4. Naciśnij przycisk Hi EQ, aby potwierdzić, lub poczekaj 3 sekundy, aż wyświetlacz powróci do ekranu głównego.

Mid EQ:

1. Naciśnij przycisk Mid EQ. Na wyświetlaczu pojawi się "M" oznaczające średnią częstotliwość.
2. Aby zmniejszyć średnią częstotliwość, obróć enkoder w lewo.
3. Aby zwiększyć średnią częstotliwość, obróć enkoder w prawo.
4. Naciśnij przycisk Mid EQ, aby potwierdzić, lub poczekaj 3 sekundy, aż wyświetlacz powróci do ekranu głównego.

Low EQ:

1. Naciśnij przycisk Low EQ. Na wyświetlaczu pojawi się "LO" oznaczające niską częstotliwość.
2. Aby zmniejszyć niską częstotliwość, obróć enkoder w lewo.
3. Aby zwiększyć niską częstotliwość, obróć enkoder w prawo.
4. Naciśnij przycisk Low EQ, aby potwierdzić, lub poczekaj 3 sekundy, aż wyświetlacz powróci do ekranu głównego.

Parowanie urządzenia Bluetooth

1. Upewnij się, że głośnik znajduje się w zasięgu urządzenia Bluetooth (nie więcej niż 30,5 m). Jeśli po 90 sekundach nie ma połączenia, głośnik przestanie wyszukiwać urządzenie Bluetooth i przejdzie w tryb AUX.
2. Naciśnij przycisk Bluetooth na głośniku.
3. Przejdź do ekranu ustawień urządzenia Bluetooth. Następnie znajdź i wybierz Pathfinder 320˚. Nie łącz się z iPA159_BLE; jest to zarezerwowane wyłącznie do łączenia się z aplikacją ION Sound XP™. Jeśli urządzenie Bluetooth wymaga kodu parowania, wprowadź 0000.

Uwaga: Jeśli wcześniej połączyłeś się z urządzeniem Bluetooth, Pathfinder™ 320˚ połączy się ponownie automatycznie.
Wskazówka: Naciśnij przycisk Bluetooth, aby włączyć lub wyłączyć komunikaty głosowe parowania Bluetooth.

Aby przełączyć się w tryb AUX, naciśnij i zwolnij przycisk Bluetooth.
Aby odłączyć sparowane urządzenie Bluetooth, naciśnij dwukrotnie przycisk Bluetooth.

Łączenie dwóch głośników

1. Włącz oba głośniki Pathfinder^TM 320˚.
2. Upewnij się, że odłączyłeś wszystkie urządzenia Bluetooth przed próbą połączenia dwóch głośników.
3. Naciśnij i przytrzymaj przycisk Link (połącz), aby przejść do trybu Stereo Link (łącze stereo). Po nawiązaniu połączenia na wyświetlaczu pojawi się słowo LINK (połącz).
   Uwaga: Nawiązanie połączenia może potrwać do 1 minuty.
4. Następnie powtórz ten proces na drugim głośniku Pathfinder^TM 320˚.
5. Aby odłączyć, naciśnij dwukrotnie przycisk Link (połącz) na jednym z dwóch głośników Pathfinder^TM 320˚.

Korzystanie z radia

1. Naciśnij przycisk Radio (radio).
   • Pierwsze naciśnięcie wybiera FM1
   • Drugie naciśnięcie wybiera FM2
   • Trzecie naciśnięcie wyłącza radio
2. Wybierz stację radiową za pomocą przycisków </>.
   Uwaga: Wstrzymaj odtwarzanie lub całkowicie wyłącz Bluetooth przed użyciem radia, aby zapobiec jednoczesnej aktywności obu sygnałów audio.

Aby zapisać zaprogramowaną stację, naciśnij i przytrzymaj jeden z przycisków zaprogramowanych stacji 1–8.
Aby przywołać zaprogramowaną stację, naciśnij i zwolnij jeden z przycisków zaprogramowanych stacji 1–8.

Sterowanie aplikacją

Aby zapewnić najlepszą możliwą jakość korzystania z aplikacji, używaj najnowszej wersji systemu Android OS lub iOS na swoim urządzeniu.

Aby pobrać bezpłatną aplikację na swoje urządzenie, wykonaj następujące kroki:

1. Otwórz Apple App Store lub Google Play na swoim urządzeniu. Następnie wyszukaj aplikację ION Sound XP.
2. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby pobrać i zainstalować aplikację. Po pobraniu aplikacja ION Sound XP pojawi się na ekranie głównym urządzenia.
3. Podłącz urządzenie do Pathfinder^™ 320 przez Bluetooth. Zapoznaj się z rozdziałem Parowanie urządzenia Bluetooth, aby dowiedzieć się, jak to zrobić.
4. Otwórz aplikację ION Sound XP^TM. Jeśli zostaniesz o to poproszony, zezwól aplikacji na dostęp do Bluetooth i usług lokalizacyjnych urządzenia.
5. Dotknij, aby wybrać Add A Product (dodaj produkt) na ekranie. Aplikacja przeskanuje i znajdzie Pathfinder^™ 320.
   Jeśli masz problemy z połączeniem, dotknij Help with setting up? (pomoc w konfiguracji), aby uzyskać dodatkowe wskazówki.
6. Wybierz ikonę Pathfinder^™ 320, aby przejść do następnego ekranu, na którym możesz użyć aplikacji do sterowania różnymi funkcjami głośnika, takimi jak:
   • Radio: Odtwarzanie radia, zmiana stacji i edycja ustawień wstępnych.
   • EQ: Dostosowywanie korekcji głośnika oraz włączanie i wyłączanie Boom.
   • Volume: Dostosowywanie głośności głośnika.
   • Light Effect: Wybór efektu oświetlenia z Color Cycle (cykl kolorów), Beat Sync (synchronizacja z rytmem) i Off (wyłączone).
   • Battery Status: Wyświetla poziom naładowania baterii.
   • Support: Odwiedź ionaudio.com, skontaktuj się z działem pomocy technicznej i zapoznaj się z informacjami o gwarancji oraz często zadawanymi pytaniami.

Rozwiązywanie problemów

Jeśli urządzenie się nie ładuje: Upewnij się, że kabel zasilający jest prawidłowo podłączony do wejścia zasilania i gniazdka elektrycznego.

Jeśli dźwięk jest zniekształcony: Spróbuj zmniejszyć głośność źródła dźwięku.

Jeśli jest zbyt dużo basów: Spróbuj dostosować ton lub EQ źródła dźwięku, aby obniżyć poziom basów. Pozwoli to na głośniejsze odtwarzanie muzyki przed wystąpieniem obcinania (zniekształcenia).

Jeśli nie możesz podłączyć urządzenia audio do Pathfinder^TM 320˚ przez Bluetooth:

• Podczas próby połączenia trzymaj urządzenie audio (np. smartfon lub tablet) i Pathfinder^TM 320˚ jak najbliżej siebie. Upewnij się, że zarówno urządzenie audio, jak i Pathfinder^TM 320˚ nie są zasłonięte ścianami, meblami itp.
• Zresetuj połączenie Bluetooth na Pathfinder^TM 320˚, aby odłączyć Pathfinder^TM 320˚ od dowolnego innego urządzenia audio i ponownie uruchom proces wyszukiwania. Jeśli to nie zadziała od razu, wyłącz Pathfinder^TM 320˚, a następnie włącz go ponownie. Zapoznaj się z rozdziałem Parowanie urządzenia Bluetooth, aby uzyskać więcej informacji.
• Zresetuj połączenie Bluetooth w urządzeniu audio, wyłączając i włączając Bluetooth. Można to znaleźć w menu Bluetooth w ustawieniach telefonu lub innego urządzenia audio.
  Jeśli to nie zadziała i wcześniej łączyłeś się z Pathfinder^TM 320˚, znajdź Pathfinder^TM 320˚ na liście dostępnych lub wcześniej podłączonych urządzeń w menu Bluetooth urządzenia audio, dotknij ikonę "koła zębatego" lub "i" znajdującą się obok niego, a następnie wybierz Unpair (rozparuj) lub Forget (zapomnij). Wyłącz i włącz Pathfinder^TM 320˚ i spróbuj ponownie sparować, gdy pojawi się ponownie na liście dostępnych urządzeń.
  Uwaga: Jeśli Pathfinder^TM 320˚ został niedawno sparowany z innym urządzeniem audio, które nadal znajduje się w zasięgu, może być konieczne powtórzenie tego procesu z tym urządzeniem audio, aby je całkowicie odłączyć.

Jeśli podczas odtwarzania muzyki z urządzenia Bluetooth występują zaniki dźwięku, może to być spowodowane tym, że urządzenie próbuje połączyć się z innym głośnikiem. Może to nastąpić, jeśli wyłączysz głośnik, który był podłączony do urządzenia, lub jeśli właśnie włączyłeś urządzenie i jest ono w trybie Stereo-Link. Aby zatrzymać zaniki dźwięku, wyjdź z trybu Stereo-Link, naciskając dwukrotnie przycisk Link (połącz). Alternatywnie możesz poczekać, aż urządzenie połączy się z innym głośnikiem, jeśli taki znajduje się w zasięgu.

Jeśli chcesz, aby głośnik nie łączył się automatycznie po włączeniu, upewnij się, że naciśniesz dwukrotnie przycisk Link (połącz), aby wyjść z trybu Stereo-Link przed wyłączeniem.

Wsparcie

Aby uzyskać najnowsze informacje o tym produkcie (dokumentacja, specyfikacje techniczne, wymagania systemowe, informacje o kompatybilności itp.) oraz rejestrację produktu, odwiedź stronę ionaudio.com.

Aby uzyskać dodatkowe wsparcie dotyczące produktu, odwiedź stronę ionaudio.com/support.
