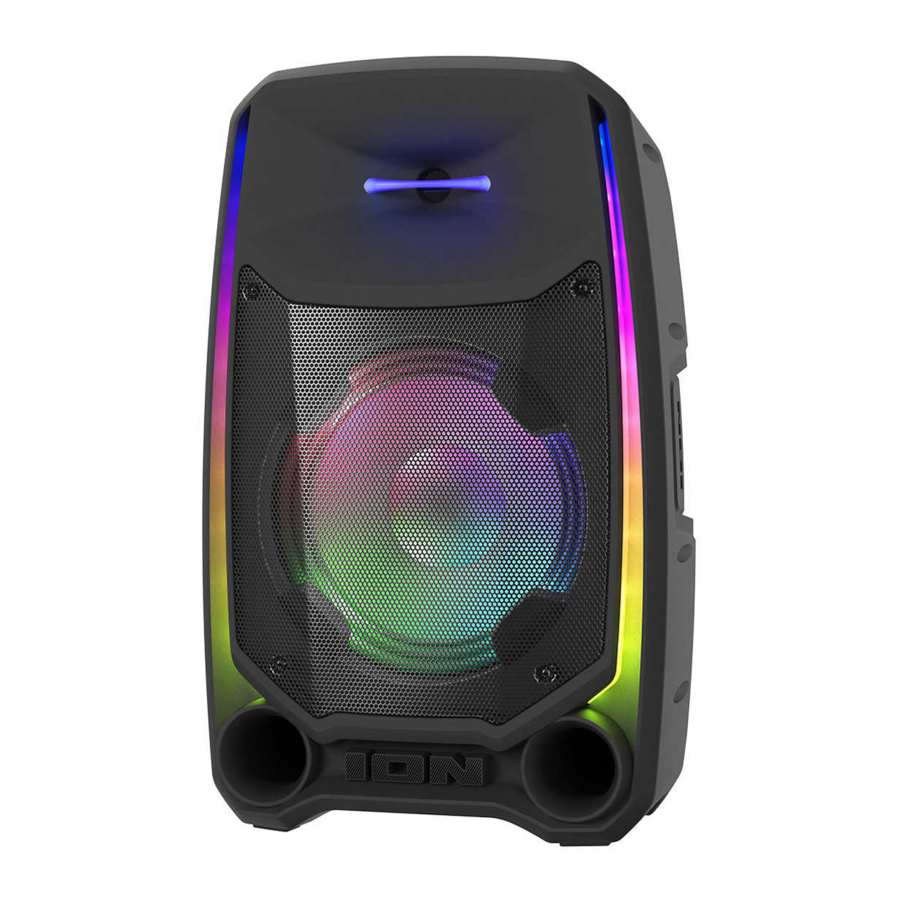

Ion Total PA Ultimate - Yüksek Güçlü Hoparlör Sistemi Kullanım Kılavuzu

GİRİŞ

Total PA Ultimate'ı satın aldığınız için teşekkür ederiz. ION'da, sizin için eğlence ne kadar önemliyse, bizim için de o kadar önemlidir. Bu nedenle ürünlerimizi tek bir şeyi düşünerek tasarlıyoruz: hayatınızı daha eğlenceli ve daha kullanışlı hale getirmek.

Kutu İçeriği

Total PA Ultimate
Güç Kablosu (150 cm / 5 ft.)
(2) Kablolu Mikrofon (450 cm / 15 ft.)
Mikrofon Tutucu Klipsi
Hoparlör Standı
Hızlı Başlangıç Kılavuzu

Destek

Bu ürünle ilgili en son bilgiler (belgeler, teknik özellikler, sistem gereksinimleri, uyumluluk bilgileri vb.) ve ürün kaydı için ionaudio.com adresini ziyaret edin.
Ek ürün desteği için ionaudio.com/support adresini ziyaret edin.

Hızlı Başlangıç

1. Kutu İçeriği'nde listelenen tüm öğelerin kutuda bulunduğundan emin olun. Güç kablosu ve mikrofonlar için kutunun içindeki köpük tabakanın altına bakın.
2. Bağlantı Şeması'nı inceleyin.
3. Tüm giriş cihazlarının (mikrofonlar, CD çalarlar veya dijital medya oynatıcılar gibi) kapalı olduğundan ve ses ayarlarının "sıfır"a ayarlandığından emin olun.
4. Tüm cihazları Bağlantı Şeması'nda gösterildiği gibi bağlayın.
5. Her şeyi aşağıdaki sırayla açın:
   1. Ses giriş cihazları (örn. mikrofonlar, enstrümanlar, CD çalarlar)
   2. Total PA Ultimate
6. Total PA Ultimate'ı kullanmayı bitirdiğinizde, her şeyi aşağıdaki sırayla kapatın:
   1. Total PA Ultimate
   2. Ses giriş cihazları

KURULUM

Ünite Standı Kurulumu

1. Hoparlör standı tripod ayaklarını düz ve sağlam bir yüzeyde tamamen açın.

2. Montaj direğini gereken uygun yüksekliğe kaldırın ve yan ayar düğmesini sıkın.

3. Montaj direğinin ayarladığınız yükseklikte kalması için pimi alttaki pim deliğine yerleştirin.
4. Total PA Ultimate'ta, vidanın açıklığı kapatmaması için alttaki düğmeyi saat yönünün tersine ayarlayın.
5. Total PA Ultimate montaj deliğini hoparlör standı direğiyle hizalayın ve direğe yerleştirin.
6. Total PA Ultimate üzerindeki montaj düğmesini saat yönünde sıkarak direğe sabitleyin.

Bağlantı Şeması

Kutu İçeriği altında listelenmeyen öğeler ayrı olarak satılır.

ÖZELLİKLER

Arka Panel
O bölüme atlamak için aşağıdaki bir kontrole tıklayın.

1. Ekran (Display)
   Bu ekran, Total PA Ultimate'ın mevcut çalışmasıyla ilgili bilgileri gösterir.
   Not: Ekran (Display) üzerinde plastik bir koruyucu bulunur. Optimum görüntüleme için bunu çıkarın.

2. Kontrol Düğmesi (Control Knob)
   Hoparlörün Ana Sesini (Main Volume) (genel çıkış) ayarlamak için bu düğmeyi çevirin. Mikrofon 1 Sesi (Mic 1 Volume), Mikrofon 2 Sesi (Mic 2 Volume), Kaynak Sesi (Source Volume) (USB, Bluetooth sinyali ve aux girişi), Yankı Efekti (Echo Effect), Düşük EQ (Low EQ) ve Yüksek EQ (High EQ) ayarlarını seçmek ve yapmak için bu düğmeye basın. Total PA Ultimate'ın sesi, Bluetooth cihazınızın sesini etkilemez. En iyi ses kalitesi için, giriş kaynağı sesinizi %100'e ayarlayın ve sesi ayarlamak için hoparlörün Kaynak (Source) ve Ana Ses (Main Volume) kontrollerini kullanın. Daha fazla ayrıntı için Kontrol Düğmesini Kullanma bölümüne bakın.
3. Sonraki Parça (Next Track)
   Ses kaynağı olarak USB veya Bluetooth seçildiğinde, çalma listesindeki sonraki parçaya gitmek için bu düğmeye basın.
4. Önceki Parça (Previous Track)
   Ses kaynağı olarak USB veya Bluetooth seçildiğinde, çalma listesindeki önceki parçaya gitmek için bu düğmeye basın. Önceki parçaya atlamak için bir saniye içinde düğmeye tekrar basın.
5. Oynat/Duraklat (Play/Pause)
   Ses kaynağı olarak USB seçildiğinde, o anda seçili olan parçayı oynatmak/duraklatmak için bu düğmeye basın. Oynatmayı durdurmak ve parça listesinin başına dönmek için bu düğmeye iki kez basın. Sesli komutları açmak veya kapatmak için 5 saniye basılı tutun.
   Ses kaynağı olarak Bluetooth seçildiğinde, o anda seçili olan parçayı oynatmak/duraklatmak için bu düğmeye basın.
6. Stereo Bağlantı / Tekrarla (Stereo-Link / Repeat)
   Başka bir Total PA Ultimate'a stereo bağlantı başlatmak için bu düğmeyi basılı tutun. USB modunda, tek bir parçayı, klasörü veya tüm parçaları tekrarlamak için bu düğmeye basın. Daha fazla ayrıntı için İki Hoparlörü Bağlama bölümüne bakın.
7. Kaynak Düğmesi (Source Button)
   Kullanılacak ses kaynağını seçmek için bu düğmeye basın: USB, AUX veya Bluetooth. Total PA Ultimate açıldığında varsayılan kaynak Bluetooth'tur. USB kaynağı yalnızca Total PA Ultimate'a bir USB sürücüsü takılıysa seçilebilir; aksi takdirde, Kaynak (Source) düğmesi Bluetooth ve Aux arasında geçiş yapar.
8. Işıklar Düğmesi (Lights Button)
   Ön paneldeki ışıkların nasıl çalışacağını seçmek için bu düğmeye basın. Daha fazla ayrıntı için Işık Modu bölümüne bakın.
   Not: En iyi aydınlatma efekti için cihazınızın ve/veya Kaynak (Source) sesinin seviyesini ayarlamanız gerekebilir.
9. USB Şarj/Oynatma Portu (USB Charge/Playback Port)
   Bu portu, tablet veya akıllı telefon gibi bir USB cihazını şarj etmek için kullanabilirsiniz. Bluetooth aracılığıyla müzik akışı yapan bir cihazı şarj etmek için önce müziği duraklatın ve ardından USB kablosu takıldıktan sonra yeniden bağlanmasını bekleyin.
   Müzik çalmak için USB flash sürücünüzü buraya bağlayın. Beş tekrarla/karıştırma seçeneği arasında geçiş yapmak için Stereo Bağlantı / Tekrarla (Stereo-Link / Repeat) düğmesine basın. Daha fazla ayrıntı için USB Modu bölümüne bakın.
   Not: USB sürücünüz 128 GB'tan fazla olamaz ve verilerinin Ekranda (Display) düzgün görünmesi için çalınabilir MP3 dosyaları içermesi gerekir. MP3 dosyaları içeren bir USB sürücüsü bağladığınızda, Total PA Ultimate dosyaları kök dizindeki klasöre göre alfabetik olarak ve ardından klasördeki parça adına göre sıralar.
10. Mikrofon Girişleri (Mic Inputs) (1/4" / 6,35 mm ve XLR)
    Bu girişlere bir mikrofon veya mikrofon seviyesinde bir kaynak bağlayın.
11. Aux Girişleri (Aux Inputs) (1/8" ve XLR)
    Bu hat seviyesi girişlere bir CD çalar, MP3 çalar veya başka bir ses kaynağı bağlayın.
12. Mix Çıkışı (Mix Out) (XLR)
    Bu çıkışı bir hoparlöre, miksere veya kaydediciye bağlayın.
13. Kırpma LED'i (Clip LED)
    Giriş jaklarından veya Medya Paneli (Media Panel) ses kaynağından gelen sinyal kırpılıyorsa (aşırı yüksek bir sinyalden kaynaklanan bozulma), Kırpma LED'i (Clip LED) kırmızı renkte yanıp söner. Böyle bir durumda, Ana Ses (Main Volume) ayarını veya Aux/Mikrofon Girişi (Mic Input) sesini (yüksek sesli bir cihaz bunlardan birine takılıysa) azaltın.
14. Güç Anahtarı (Power Switch)
    Hoparlörün gücünü açmak veya kapatmak için bu anahtarı çevirin.
15. Güç Kablosu Girişi (Power Cable Input) (IEC)
    Üniteye güç sağlamak için birlikte verilen güç kablosunu buraya takın.

ÇALIŞMA

Kontrol Düğmesini Kullanma

Kontrol Düğmesi varsayılan olarak tüm kanallar için Ana Sesi kontrol eder. Farklı fonksiyonlar arasında geçiş yapmak için Kontrol Düğmesine basın. Seçilen ayarı değiştirmek için Kontrol Düğmesini döndürün:

Kontrol Düğmesinde 5 saniye boyunca herhangi bir işlem yapılmazsa, fonksiyon Ana Sese geri döner.
Hoparlörü fabrika ayarlarına sıfırlamak için Kontrol Düğmesini 5 saniye basılı tutun. Hoparlör kapanıp açılacak ve sıfırlama başarılı olacaktır.

Bir Bluetooth Cihazı Eşleştirme

1. Açma/kapama düğmesini çevirerek Total PA Ultimate'ı açın.

2. Ünite ilk açıldığında, otomatik olarak Bluetooth eşleştirme moduna girecektir. Gerekirse, Bluetooth modunu seçmek için Source (Kaynak) düğmesine basın. Sesli komutlar etkinse, "Bluetooth Pairing" ("Bluetooth Eşleştirme") duyacaksınız.

3. Cihazınızın Bluetooth kurulum ekranına gidin, Total PA Ultimate'ı bulun ve bağlanın. iPA161_BLE'ye bağlanmayın; bu, yalnızca ION Sound Control uygulamasına bağlanmak için ayrılmıştır. Bağlandığında, ekrandaki Bluetooth simgesi yanıp sönecek ve "Bluetooth Connected" ("Bluetooth Bağlandı") duyacaksınız.
   Not: Bağlanmada sorun yaşarsanız, Bluetooth cihazınızda "Bu Cihazı Unut" seçeneğini seçin ve tekrar bağlanmayı deneyin.
4. Bağlantıyı kesmek için, cihazınızın Bluetooth ayarlarından Bluetooth'u kapatın.

İki Hoparlörü Bağlama

İki Hoparlörü Bağlama (Stereo-Link)

1. Açma/kapama düğmelerini çevirerek her iki Total PA Ultimate hoparlörünü de açın. Bluetooth eşleştirme modunda olduklarından ve bir cihaza bağlı olmadıklarından emin olun.

2. Stereo-Link moduna girmek için bir hoparlördeki (her ikisini de kontrol edecek birincil hoparlör) Stereo-Link / Repeat (Stereo-Link / Tekrarla) düğmesini ve ardından ikincil hoparlördeki Stereo-Link / Repeat (Stereo-Link / Tekrarla) düğmesini basılı tutun. Bir bağlantı kurulduktan sonra, her iki hoparlör ekranında da LINK (BAĞLI) kelimesi görünecektir.

3. Bluetooth aracılığıyla birincil hoparlöre bağlanın.
   Bağlantıyı kesmek için Stereo-Link / Repeat (Stereo-Link / Tekrarla) düğmesine iki kez basın.
   Not: Hoparlörlerin düzgün bir şekilde bağlanması için birbirlerinden 29,5 m (85') içinde olmaları gerekir.
   Not: Total PA Ultimate, önceki ION PA modelleriyle uyumlu değildir. Önceki bir modele bağlanmak için bir XLR kablosu (dahil değildir) kullanmanız gerekir. XLR kablosunu Total PA Ultimate üzerindeki MIX Out XLR bağlantı noktasından önceki modeldeki XLR In bağlantı noktasına bağlayın.

Işık Modu

Total PA Ultimate üzerindeki LED'ler için on mod arasında geçiş yapmak için Light (Işık) düğmesine basın.

Not: En iyi aydınlatma efekti için, bağlı cihazınızın veya giriş kaynağınızın sesini artırmanız gerekebilir.

• Crazy Rainbow ("Çılgın Gökkuşağı"): Yan ışıklardan bir gökkuşağı yükselecektir. Tweeter ışıkları, en üstteki yan LED'lerle eşleşecektir. Woofer ışıkları, gökkuşağı renklerinin bir döngüsünde dönecektir.
• Starlight ("Yıldız Işığı"): LED'ler rastgele bir renk yanıp sönecek ve yavaşça solacaktır. Bu efekt, vuruş senkronizasyonunu kullanır. Görünen "yıldız" sayısı, şarkı sesine göre belirlenecektir (şarkı ne kadar yüksek sesle çalarsa, o kadar çok LED yanıp söner).
• Beat and Rise ("Vuruş ve Yükselme"): Şarkı sesi değiştikçe yan ışıklar aşağıdan yukarıya doğru yükselecektir. Tweeter ve woofer ışıkları, şarkının ritmine göre titreyecektir.
• Solid ("Sabit"): Tüm LED'ler aynı renkte kalacaktır (renk, ION Sound Control uygulamasından ayarlanabilir). Varsayılan olarak renk mavidir. ION Sound Control uygulamasından seçilebilen 15 renk vardır.
• Rising Pulse ("Yükselen Darbe"): Yan ışıklar yükselir ve alçalır, müziğin ritmiyle senkronize olarak renkler arasında geçiş yapar. Tweeter ve woofer ışıkları, tamamlayıcı renklerle içeri ve dışarı doğru titreşir.
• Breathing Color ("Nefes Alan Renk"): Tüm LED'ler aynı rengi kullanır ve tam renk spektrumunda dönerken içeri ve dışarı doğru solar.
• Rain Drops ("Yağmur Damlaları"): Yan ışıklar yukarıdan aşağıya doğru bir renk düşürür. Renk dibe vurduktan sonra, woofer ve tweeter ışıkları yağmur damlası rengiyle aynı renkte titreyecektir.
• Double Color ("Çift Renk"): LED'lerin bir tarafı (woofer'dan 2 ve tweeter'dan 1 dahil) bir renk gösterirken, LED'in diğer tarafı tam renk spektrumunda yakındaki bir renkle yanacaktır.
• Fire Pit ("Ateş Çukuru"): Tweeter ve woofer ışıkları kırmızı, sarı ve turuncu renkte titrer ve yan ışıklar müziğin sesine göre yukarı ve aşağı hareket eder.
• Random ("Rastgele"): Yan LED'ler, her 5-7 saniyede bir değişerek tam renk spektrumunda rastgele döner.
• Off ("Kapalı"): Tüm LED'ler kapalıdır.

USB Modu

Uyumlu dosyalar içeren bir USB sürücüsü USB Şarj/Oynatma Bağlantı Noktasına takıldığında, Total PA Ultimate otomatik olarak USB moduna geçecektir. USB sürücüsü zaten takılıysa ve başka bir mod kullanıyorsanız, USB modu seçilene kadar Source (Kaynak) düğmesine basın. Total PA Ultimate, ilk uyumlu MP3 dosyasını otomatik olarak çalacaktır. Dosyalar, kök düzeyinde ne olduğuna göre alfabetik sırayla, ardından klasöre göre alfabetik ve ardından parça adına göre alfabetik olarak çalınır. USB sürücüsünde tüm medya çalındığında medya oynatma duracaktır. Şarkı içinde hızlı ileri veya geri sarmak için Next (Sonraki) ve Previous (Önceki) düğmelerini basılı tutun.

Not: USB sürücüsünün, medya panelinin ekranında görünmesi için oynatılabilir MP3 dosyalarına sahip olması gerekir.

Tekrarla/karıştırma seçenekleri arasında geçiş yapmak için Stereo-Link/ Repeat (Stereo-Link/ Tekrarla) düğmesine basın.

Tekrar ayarları (kısaltmalar ekranda görünecektir):

• Mevcut USB parçasını tekrar çalın (OnE). Bu, açıldığında varsayılan moddur.
• Parçaları rastgele sırada çalın (rAn).
• USB sürücüsündeki tüm parçaları tekrar çalın (ALL).
• Mevcut klasörün parça listesini tekrar çalın (FOLd). Kullanılan klasör, etkinleştirildiğinde hangi şarkının çalındığına bağlıdır. Örneğin, çalınan bir şarkı kök düzeyindeyse, FOLd'yi seçmek yalnızca kök düzeyindeki şarkıları tekrarlayacaktır. Bir şarkı "A" klasöründeyse, yalnızca "A" klasöründeki şarkılar tekrarlanacaktır.

Uygulama Kontrolü

Uygulamayla mümkün olan en iyi deneyimi sağlamak için, cihazınızda en güncel Android işletim sistemini veya iOS'u kullanın.

Cihazınıza ücretsiz uygulamayı indirmek için şu adımları izleyin:

1. Cihazınızda Apple App Store veya Google Play'i açın. Ardından, ION Sound Control uygulamasını arayın.
2. Uygulamayı indirmek ve yüklemek için ekrandaki talimatları izleyin. İndirildikten sonra, ION Sound Control uygulaması cihazınızın ana ekranında görünecektir.
3. Bluetooth aracılığıyla cihazınızı Total PA Ultimate'a bağlayın. Bunu nasıl yapacağınızı öğrenmek için Bir Bluetooth Cihazı Eşleştirme bölümüne bakın.
4. ION Sound Control uygulamasını açın. İstenirse, uygulamanın cihazınızın Bluetooth ve Konum Hizmetlerine erişmesine izin verin.
5. Aşağıdaki gibi hoparlörün çeşitli işlevlerini kontrol etmek için uygulamayı kullanabileceğiniz bir sonraki ekrana gitmek için Total PA Ultimate simgesini seçin:

• Volume (Ses): Hoparlör sesini ve Mic 1/2 sesini ayarlayın.
• Source Selection (Kaynak Seçimi): Kullanılacak kaynağı seçin: Bluetooth, USB veya Aux.
• Source Volume (Kaynak Sesi): Bluetooth, USB ve Aux kaynakları için gelen sesi ayarlayın.
• EQ: Hoparlörün ekolayzırını ayarlayın.
• Mic Echo (Mikrofon Ekosu): Mikrofon eko efektini açın/kapatın.
• Mic Volume (Mikrofon Sesi): Mikrofon girişinin sesini ayarlayın.
• Voice Prompts (Sesli Komutlar): Sesli komutları etkinleştirin veya devre dışı bırakın.
• Support (Destek): ionaudio.com adresini ziyaret edin, Teknik Destek ile iletişime geçin ve Garanti bilgilerini ve Sıkça Sorulan Soruları görüntüleyin.
• Light Effect (Işık Efekti): Aydınlatma efektini seçin.
• Over-The-Air Firmware Updates (Kablosuz Ürün Yazılımı Güncellemeleri): En son ürün yazılımı kurulumuyla güncel kalın.

SORUN GİDERME

Ses bozuk çıkıyorsa

Ses kaynağınızın, müzik enstrümanınızın veya mikrofonunuzun ses kontrolünü kısmayı deneyin. Ayrıca, Kontrol Düğmesini kullanarak Total PA Ultimate'ın genel sesini azaltmayı deneyin.

Kablolar bağlandığında bir uğultu duyuyorum

• Arızalı bir kablo olup olmadığını görmek için kabloları giriş jaklarından çıkarın.
• Sinyal kablolarının güç kablolarının yakınına yerleştirilmediğinden emin olun.
• Tüm ses ekipmanı güç kablolarını ortak bir topraklamayı paylaşan prizlere bağlayın.

Çok fazla bas varsa

Bas seviyesini düşürmek için ses kaynağınızdaki veya Total PA Ultimate'daki EQ kontrolünü ayarlamayı deneyin. Bu, kırpma (bozulma) oluşmadan müziği daha yüksek sesle çalmanızı sağlayacaktır.

Mikrofon kullanırken tiz bir ıslık sesi geliyorsa
Bu muhtemelen geri bildirimdir. Mikrofonu hoparlörden uzağa doğru çevirin.

Müziğin sesinden mikrofonu duyamıyorsanız
Kaynağınızdan müzik sesini kısın.

Ses cihazınızı Bluetooth aracılığıyla Total PA Ultimate'a bağlayamıyorsanız:

• Bağlanmaya çalışırken ses cihazınızın (örneğin, akıllı telefon veya tablet) ve Total PA Ultimate'ın mümkün olduğunca birbirine yakın olduğundan emin olun. Hem ses cihazının hem de Total PA Ultimate'ın duvarlar, mobilyalar vb. tarafından engellenmediğinden emin olun.
• Total PA Ultimate'ı başka bir ses cihazından ayırmak ve arama işlemini yeniden başlatmak için Total PA Ultimate üzerindeki Bluetooth bağlantısını sıfırlayın. Bu hemen işe yaramazsa, Total PA Ultimate'ı kapatıp tekrar açın. Daha fazla bilgi için Bir Bluetooth Cihazı Eşleştirme bölümüne bakın.
• Bluetooth'u kapatıp tekrar açarak ses cihazınızdaki Bluetooth bağlantısını sıfırlayın. Bunu telefonunuzun veya diğer ses cihazınızın Ayarlar bölümündeki Bluetooth menüsünde bulabilirsiniz.
  Bu işe yaramazsa ve daha önce Total PA Ultimate'a bağlandıysanız, ses cihazınızın Bluetooth menüsündeki mevcut veya daha önce bağlanmış cihazlar listesinde Total PA Ultimate'ı bulun, yanındaki "dişli" veya "i" simgesine dokunun ve ardından Eşleştirmeyi Kaldır veya Unut'u seçin. Total PA Ultimate'ı kapatıp tekrar açın ve mevcut cihazlar listenizde yeniden göründüğünde tekrar eşleştirmeyi deneyin.
  Not: Total PA Ultimate yakın zamanda hala menzil içinde olan başka bir ses cihazıyla eşleştirilmişse, bağlantıyı tamamen kesmek için bu işlemi o ses cihazıyla tekrarlamanız gerekebilir.

Bir Bluetooth cihazından müzik çalarken ses kesintileri yaşıyorsanız, bunun nedeni ünitenizin başka bir hoparlöre bağlanmaya çalışması olabilir. Bu, ünitenize bağlı olan bir hoparlörü kapattığınızda veya ünitenizi yeni açtıysanız ve Stereo-Link modundaysa meydana gelebilir. Ses kesintilerini durdurmak için Stereo-Link / Repeat (Stereo-Link / Tekrarla) düğmesine çift basarak Stereo-Link modundan çıkın. Alternatif olarak, menzil içinde başka bir hoparlör varsa ünitenizin başka bir hoparlöre bağlanmasını bekleyebilirsiniz.

Teknik Özellikler

Teknik özellikler önceden haber verilmeksizin değiştirilebilir.
*Bluetooth ve kablosuz alım ve menzil duvarlardan, engellerden ve hareketten etkilenir. Optimum performans için ürünü odanın ortasına, duvarlar, mobilyalar vb. tarafından engellenmeyecek şekilde yerleştirin.
