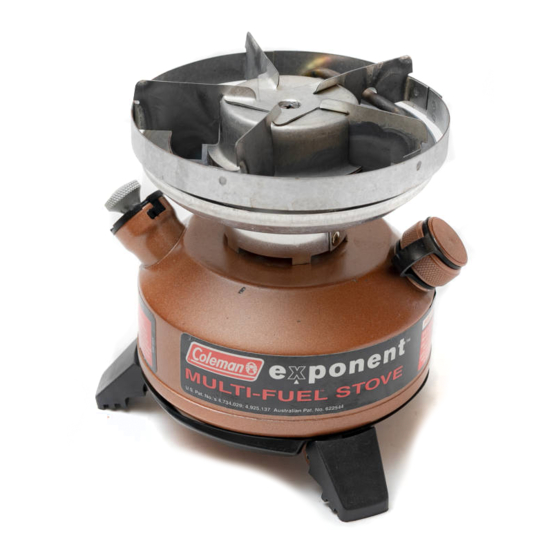

Coleman Exponent M550B725 - Ошақ нұсқаулығы

Сіз білуіңіз керек мәліметтер

1. Қыздыру пастасын көптеген дүкендерден табуға болады, олар рюкзакқа арналған жабдықтарды сатады.
2. Коррозия мен тот басу ықтималдығын азайту үшін резервуарды шайып, жаңа отынмен жиі толтырыңыз.
3. Мерзімді түрде сорғы қақпағына бірнеше тамшы май құйыңыз; бұл сорғының дұрыс жұмыс істеуін қамтамасыз етеді.
4. Қолдану кезінде, әсіресе ошақ жоғары температурада болған кезде, резервуардағы қысым төмендейді. Толық жылу шығару үшін кейде қайта сорғылаңыз.
5. Генератордың газ ұшын басқару тұтқасын OFF (өшірулі) күйінен LOW (төмен) күйіне бірнеше рет жылдам бұрау арқылы тазартуға болады. Егер ошақты жағу қиын болса немесе HIGH (жоғары) температурада жылу шығару азайса, ұшын тазалаңыз.
6. Кемпингке және пикникке арналған жабдықтарды сақтауға арналған әдеттегі орындар - жертөле, шатыр немесе гараж. Осы аймақтарда жиі кездесетін шаңның, өрмекшінің және т.б. жиналуын болдырмау үшін ошағыңызды полиэтилен пакетке салып, резеңке таспамен бекітіңіз.
7. Қорғасынсыз отындар сапасы бойынша әртүрлі болуы мүмкін және генератордың қызмет ету мерзімі мен өнімділігіне әсер етуі мүмкін. Егер сізде қорғасынсыз отынды пайдаланатын ошақпен немесе генератормен проблема туындаса, генераторды ауыстырыңыз және қорғасынсыз отынның басқа маркасын қолданып көріңіз. Канадалық қорғасынсыз бензиндер, АҚШ-та өндірілген отындардан айырмашылығы, генератордың өнімділігі мен сенімділігі үшін қолайсыз марганец қосылыстарын қамтиды.
8. Жөндеу қызметі үшін сізге ең жақын Coleman қызмет көрсету орталығының орнын білу үшін төменде көрсетілген нөмірлердің біріне қоңырау шалыңыз. Егер өнімді қызмет көрсету орталығына пошта арқылы жіберу қажет болса, өнімге өз атыңызды, мекенжайыңызды және мәселенің сипаттамасын қосып, қызмет көрсету орталығына алдын ала төлеп жіберіңіз. Отын жібермеңіз. Қызмет көрсету орталығына немесе зауытқа жазу қажет болса, ошағыңызды модель нөмірі бойынша көрсетіңіз.
9. Егер сіз осы өнімнің өнімділігіне толық қанағаттанбасаңыз, төменде көрсетілген нөмірлердің біріне қоңырау шалыңыз.

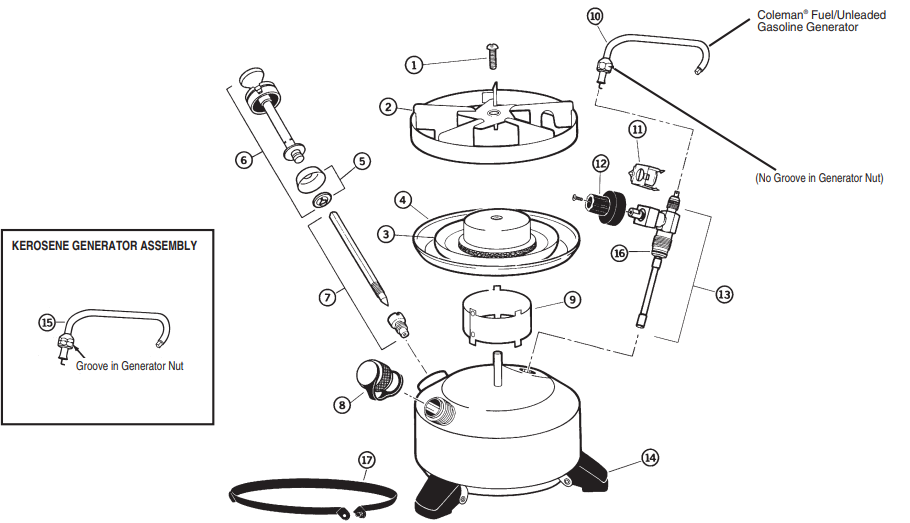

Бөлшектер тізімі

* Көрсетілмеген

СОРҒЫ ҚАҚПАҒЫ

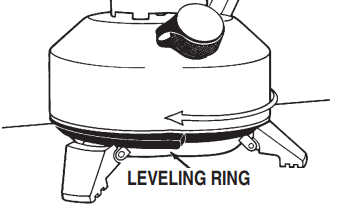

Тегістеу сақинасы

• Тегіс емес беттерде ошақты тегістеуге көмектесу үшін тегістеу сақинасын қажетінше айналдырыңыз.

Өртті, ауыр жарақатты немесе өлімді болдырмау үшін нұсқаулар мен ескертулерді орындаңыз.

1. Бұл ошақ ауаны (оттегін) тұтынады. Өміріңізге қауіп төндірмеу үшін желдетілмейтін немесе жабық жерлерде пайдаланбаңыз.
2. Ошақ пайдаланылып жатқанда, оттық құрастырмасының және басқару элементтерінің барлық металл бөліктері өте ыстық болады. ТИІСПЕҢІЗ.
3. Coleman^® отыны, қорғасынсыз бензин және керосин өте тез тұтанады; абайлап қолданыңыз. Канадалық қорғасынсыз бензинді пайдаланбаңыз.
4. Ошақты әрқашан сыртта жағыңыз және пайдаланыңыз; ешқашан үйдің, кемпердің, шатырдың немесе басқа жабық жерлердің ішінде емес.
5. Сыртта толтырыңыз. Ошақ жалынның, басқа жылу көздерінің жанында болғанда немесе ошаққа қол тигізуге ыстық болғанда, ешқашан резервуарды толтырмаңыз, отын қақпағын босатпаңыз немесе шешпеңіз.
6. Өндірілген кезде сіздің exponent^TM ошағыңыз Coleman^® отынымен немесе қорғасынсыз бензинмен пайдалануға дайын. Керосинді пайдаланбас бұрын генераторды ауыстыру керек. Жағар алдында отын резервуарында Coleman^® отыны немесе керосин бар екенін және генератордың отынға сәйкес екенін білуіңізге көз жеткізіңіз.
7. ОТЫН:
   1. COLEMAN^® ОТЫНЫ немесе ҚОРҒАСЫНСЫЗ БЕНЗИН. Бұл ошақ Coleman^® отынын немесе қорғасынсыз бензинді пайдалануға арналған. НЕМЕСЕ
   2. КЕРОСИН. Әрқашан таза, жаңа, ақ керосинді пайдаланыңыз.
8. Отынды таза, дұрыс белгіленген контейнерде сақтаңыз. Жалыннан (пилоттық шамдарды қоса) немесе шамадан тыс ыстықтан алыс жерде пайдаланыңыз және сақтаңыз.
9. ЕШҚАШАН шатырлардың, ұйықтайтын қаптардың, киімдердің немесе кез келген жанғыш материалдың ошақтың үстіңгі жағынан 0,9 м (3') және ошақтың барлық жақтарынан 0,3 м (1') қашықтықта болуына жол бермеңіз.
10. ЕШҚАШАН ошаққа ауыр немесе үлкен сыйымдылықты ыдыстарды қоймаңыз. ЕШҚАШАН ошақты ешқандай жолмен өзгертпеңіз немесе Coleman тікелей мақұлдамаған кез келген құрылғымен немесе бөлшекпен пайдаланбаңыз. ЕШҚАШАН кеңістікті жылытқыш ретінде пайдаланбаңыз. ЕШҚАШАН жанып тұрған кезде ошақты қараусыз қалдырмаңыз.
11. ЕШҚАШАН ыдыс ошақта тұрғанда ошақты сорғыламаңыз.
12. Жағу кезінде ошаққа еңкеймеңіз.
13. БАЛАЛАРДЫҢ ҚОЛЫ ЖЕТПЕЙТІН ЖЕРДЕ САҚТАҢЫЗ.

Резервуарды толтыру үшін

ЕШҚАШАН ҮЙДІҢ, КЕМПЕРДІҢ НЕМЕСЕ ШАТЫРДЫҢ ІШІНДЕ ОШАҚТЫ ТОЛТЫРМАҢЫЗ НЕМЕСЕ ЖАҚПАҢЫЗ.

• Аяқтарды созып, ошақты тегіс, ТЕГІС бетке қойыңыз.

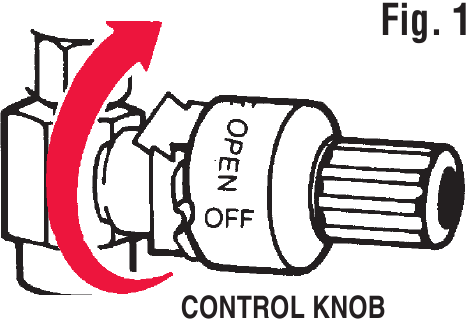

• БАСҚАРУ ТҰТҚАСЫның OFF (өшірулі) күйінде екеніне көз жеткізіңіз. (1-сурет)

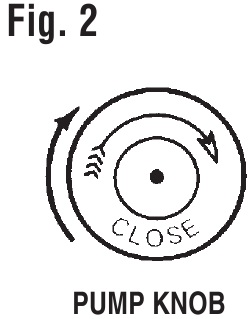

• СОРҒЫ ТҰТҚАСЫН мықтап жабыңыз. Сорғы тұтқасындағы көрсеткі бағытында бұраңыз. (2-сурет)

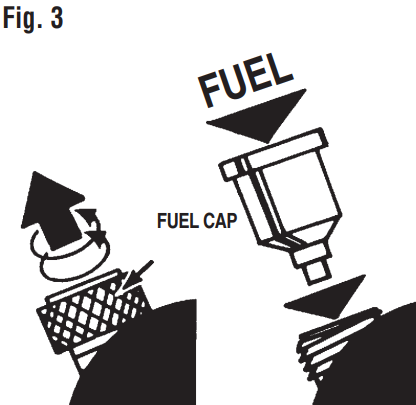

• ОТЫН ҚАҚПАҒЫН шешіңіз. Таза, жаңа отынмен толтыру үшін шұңғылшақты немесе қолайлы толтыру құрылғысын пайдаланыңыз. ОШАҚТЫ АУДАРМАҢЫЗ. (3-сурет)

• ОТЫН ҚАҚПАҒЫН ошаққа және отын контейнеріне қайта орнатыңыз. Мықтап тартыңыз. Отын контейнерін ошақтан алыстатыңыз; ТӨГІЛГЕН ОТЫНДЫ СҮРТІП, ҚАУІПСІЗ ЖЕРГЕ ТАСТАҢЫЗ.

Сорғылау үшін

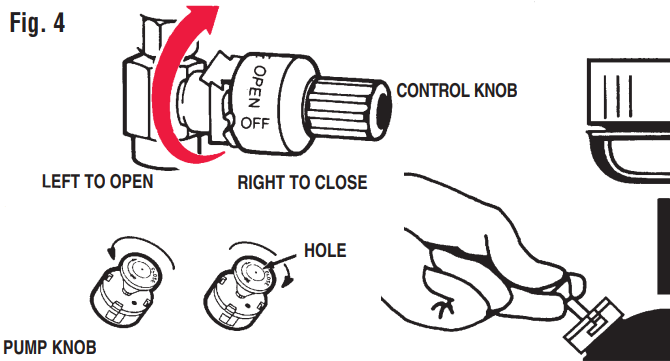

• БАСҚАРУ ТҰТҚАСЫның OFF (өшірулі) күйінде екеніне көз жеткізіңіз. (4-сурет)


• СОРҒЫНЫ ТЕКСЕРУ – Сорғы тұтқасы жабық күйде (ОҢҒА БҰРАҢЫЗ) бас бармағыңызды сорғы тұтқасындағы тесіктің үстіне қойып, СОРҒЫЛАҢЫЗ. Егер аз ғана немесе ешқандай қарсылық сезілмесе, майлаңыз немесе сорғы шыныаяғын ауыстырыңыз. Егер сорғы қарсылық көрсетсе, келесі қадамға өтіңіз.
• СОРҒЫ ТҰТҚАСЫН бір айналымға ашыңыз.
• Бас бармағыңыз СОРҒЫ ТҰТҚАСЫНДАҒЫ тесіктің үстінде тұрғанда, резервуарға 25-50 толық ауа соққысын сорғылаңыз.
• СОРҒЫ ТҰТҚАСЫН оңға қарай мықтап жабыңыз.

Жағу үшін

1. COLEMAN^® ОТЫНЫН немесе ҚОРҒАСЫНСЫЗ БЕНЗИНДІ ПАЙДАЛАНУ
   • Ошақты қатты желден қорғаңыз және жағылған сіріңкені оттық тостағанына ұстаңыз.

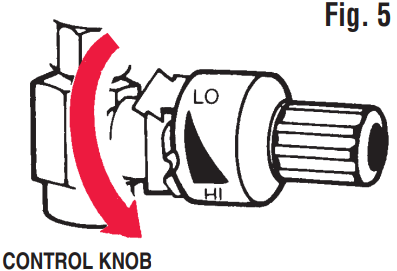

   • Қара БАСҚАРУ ТҰТҚАСЫН сағат тіліне қарсы бағытта HIGH (жоғары) күйіне бұраңыз. (5-сурет)


     ЕСКЕРТПЕ: Егер ошақ жоғары сары жалынмен жанса немесе оттықта сұйық отын пайда болса, Басқару тұтқасын OFF (өшірулі) күйіне бұраңыз және жалынның сөнуіне жол беріңіз. Қайта жағар алдында нұсқауларды қарап шығыңыз.
   • Ошақ жанғаннан кейін резервуарға қосымша 15-30 ауа соққысын сорғылаңыз. Толық жылу шығару үшін пайдалану кезінде, әсіресе басқару тұтқасы HIGH (жоғары) күйде болғанда, ошақты кейде қайта сорғылау қажет болуы мүмкін. Егер ошақты жағу қиын болса немесе HIGH (жоғары) температурада жылу шығару азайса, генератордың газ ұшын тазарту үшін басқару тұтқасын OFF (өшірулі) күйінен LOW (төмен) күйіне бірнеше рет жылдам бұраңыз.
2. КЕРОСИНДІ ПАЙДАЛАНУ
   • Ошақты қатты желден қорғаңыз және генератордың астына көп мөлшерде қыздыру пастасын қою арқылы генераторды алдын ала қыздырыңыз. Пастаны жағыңыз. (6-сурет)

   • Қыздыру пастасы толығымен дерлік тұтынылған кезде, қара БАСҚАРУ ТҰТҚАСЫН сағат тіліне қарсы бағытта HIGH (жоғары) күйіне бұраңыз.

Реттеу үшін

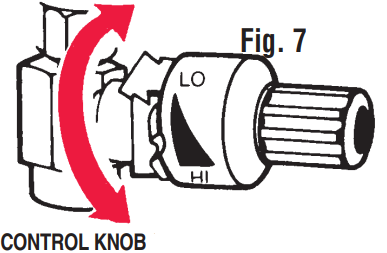

• БАСҚАРУ ТҰТҚАСЫН қажетінше HIGH (жоғары) және LOW (төмен) арасында орналастырыңыз. (7-сурет)


Өшіру үшін

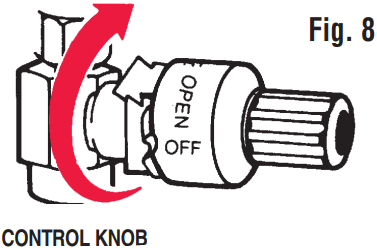

• БАСҚАРУ ТҰТҚАСЫН толығымен сағат тілімен OFF (өшірулі) күйіне бұраңыз. БАСҚАРУ ТҰТҚАСЫН OFF (өшірулі) күйінен асырмаңыз. (8-сурет)


• Жалын баяу сөнеді.

Ошақты Coleman® отынынан немесе қорғасынсыз бензиннен керосинге ауыстыру үшін

Керосин генераторын генератор гайкасындағы ойық арқылы анықтауға болады. Coleman^® отынында немесе қорғасынсыз бензин генераторында ойық жоқ.

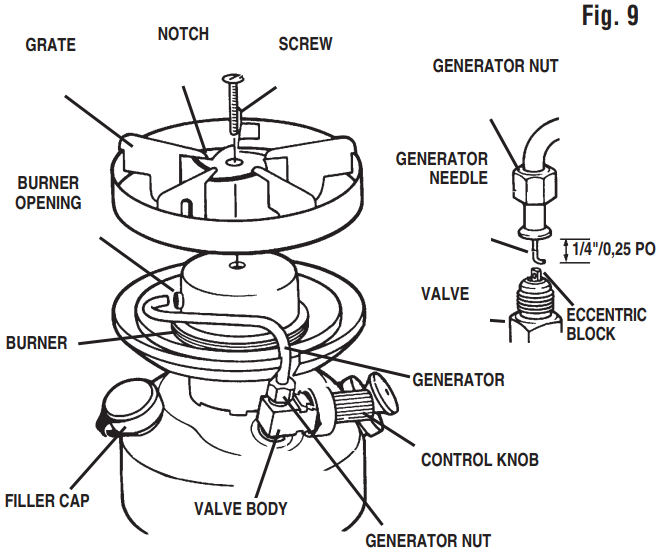

Генератор құрастырмасын шешу үшін

• Кез келген тұтану көзінен аулақ болыңыз.
• Толтыру қақпағын босату арқылы резервуардағы кез келген қысымды босатыңыз.
• Клапанды ұстап тұрыңыз және генератор гайкасын екі толық айналымға босатыңыз.
• Оттықтың үстіңгі жағындағы бұранданы шешіп, торды көтеріңіз.
• Генераторды оттықтан алыстатыңыз.
• Генератор гайкасын босатып, клапан корпусынан көтеріңіз.
• Басқару тұтқасын LOW (төмен) күйіне бұраңыз және генератор инесін эксцентрлік блоктан тартыңыз.

ЕСКЕРТПЕ: Генератор инесін бүгіп немесе зақымдамауға абай болыңыз.

Генератор құрастырмасын орнату үшін

• Басқару тұтқасы LOW (төмен) күйіне бұралған кезде, генератор инесін эксцентрлік блоктағы тесікке абайлап орналастырыңыз. Басқару тұтқасын OFF (өшірулі) күйіне бұраңыз.
• Генератор түтігін клапан құрастырмасының үстіне сырғытыңыз және генератор гайкасын клапан корпусына бұраңыз - (саусақпен мықтап тартыңыз).
• Генераторды оттыққа қарай бұраңыз және генератордың ұшын оттықтың саңылауына салыңыз.
• Торды ауыстырыңыз және үстіңгі оттық бұрандасын тартыңыз. Генератор тор бөлгіштерінің біріндегі ойыққа сәйкес келетініне көз жеткізіңіз.
• Клапанды ұстап тұрыңыз және кілтпен генератор гайкасын мықтап тартыңыз.
• Толтыру қақпағын мықтап тартыңыз.
• Жаққаннан кейін бірден ағып кетуін көзбен тексеріңіз.
