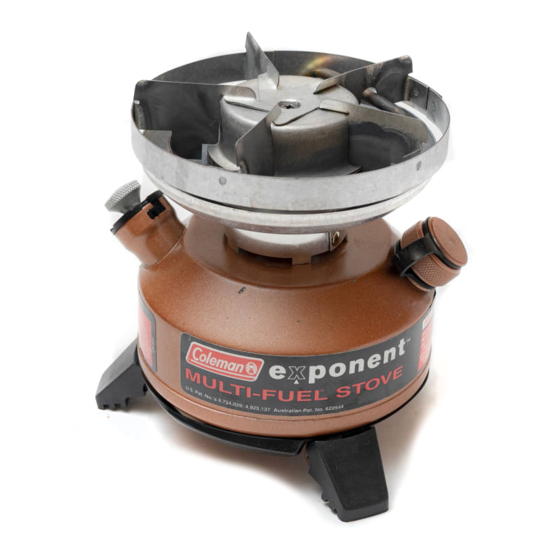

Coleman Exponent M550B725 - Plita uchun qo'llanma

Bilishingiz kerak bo'lgan narsalar

1. Oldindan isitish pastasi ko'pchilik sayohatchilar uchun jihozlar sotadigan do'konlarda mavjud.
2. Zang va korroziya ehtimolini kamaytirish uchun tankni tez-tez tozalang va yangi yoqilg'i bilan to'ldiring.
3. Vaqti-vaqti bilan nasos qopqog'iga bir necha tomchi moy seping; bu nasosning to'g'ri ishlashini ta'minlaydi.
4. Tankdagi bosim foydalanish vaqtida, ayniqsa plita yuqori holatda bo'lganda pasayadi. To'liq issiqlik chiqishi uchun vaqti-vaqti bilan qayta nasoslang.
5. Generator gazining uchini boshqaruv tugmachasini OFF (o'chirish) dan LOW (past) ga bir necha marta tez burash orqali tozalash mumkin. Agar plitani yoqish qiyin bo'lsa yoki HIGH (yuqori) da kamaytirilgan issiqlik chiqishi bilan yonsa, uchini tozalang.
6. Odatda lager va piknik jihozlari uchun saqlash joylari podval, chodir yoki garajdir. Ushbu joylarda keng tarqalgan chang, o'rgimchak to'rlari va hokazolarning to'planishiga yo'l qo'ymaslik uchun plitani plastik qopga soling va rezina tasma bilan mahkamlang.
7. Qo'rg'oshinsiz yoqilg'ilar sifati jihatidan farq qilishi mumkin va generatorning ishlash muddati va unumdorligiga ta'sir qilishi mumkin. Agar sizda qo'rg'oshinsiz yoqilg'idan foydalanganda plita yoki generator bilan bog'liq muammo bo'lsa, generatorni almashtiring va boshqa markadagi qo'rg'oshinsiz yoqilg'ini sinab ko'ring. Kanada qo'rg'oshinsiz benzinlari, AQShda ishlab chiqarilgan yoqilg'idan farqli o'laroq, generatorning ishlashi va ishonchliligi uchun qabul qilinishi mumkin bo'lmagan marganets birikmalarini o'z ichiga oladi.
8. Ta'mirlash xizmati uchun eng yaqin Coleman xizmat ko'rsatish markazining joylashuvi uchun quyida keltirilgan raqamlardan biriga qo'ng'iroq qiling. Agar mahsulotni xizmat ko'rsatish markaziga pochta orqali yuborish kerak bo'lsa, mahsulotga ismingiz, manzilingiz va muammo tavsifini ilova qiling va xizmat ko'rsatish markaziga oldindan to'langan holda yuboring. Yoqilg'i yubormang. Agar xizmat ko'rsatish markaziga yoki zavodga yozish zarur bo'lsa, plitani model raqami bilan ko'rsating.
9. Agar ushbu mahsulotning ishlashidan to'liq qoniqmasangiz, iltimos, quyida keltirilgan raqamlardan biriga qo'ng'iroq qiling.

Ehtiyot qismlar ro'yxati

* Ko'rsatilmagan

NASOS QOPQOG'I

Tekislash halqasi

• Notekis yuzalarda plitani tekislashga yordam berish uchun tekislash halqasini kerak bo'lganda aylantiring.

Yong'in, jiddiy jarohat yoki o'limning oldini olish uchun ko'rsatmalar va ogohlantirishlarga rioya qiling.

1. Ushbu plita havoni (kislorodni) iste'mol qiladi. Hayotingizni xavf ostiga qo'ymaslik uchun shamollatilmagan yoki yopiq joylarda foydalanmang.
2. Plita ishlatilganda, yoqilg'i idishi yig'indisi va boshqaruv elementlarining barcha metall qismlari juda issiq bo'ladi. TEGMANG.
3. Coleman^® yoqilg'isi, qo'rg'oshinsiz benzin va kerosin juda tez yonuvchan; ehtiyotkorlik bilan ishlang. Kanada qo'rg'oshinsiz benzinidan foydalanmang.
4. Plitani har doim tashqarida yoqing va ishlating; hech qachon uy, karvon, chodir yoki boshqa yopiq joylarda emas.
5. Tashqarida to'ldiring. Hech qachon plita olov, boshqa issiqlik manbalari yaqinida yoki plita tegish uchun issiq bo'lganda tankni to'ldirmang, yoqilg'i qopqog'ini bo'shatmang yoki olib tashlamang.
6. Ishlab chiqarilganda, sizning exponent^TM plitangiz Coleman^® yoqilg'isi yoki qo'rg'oshinsiz benzin bilan ishlatishga tayyor. Kerosindan foydalanishdan oldin generatorni almashtirish kerak. Yoqishdan oldin yoqilg'i idishida Coleman^® yoqilg'isi yoki kerosin borligini va generator yoqilg'iga mos kelishiga ishonch hosil qiling.
7. YOQILG'I:
   1. COLEMAN^® YOQILG'ISI yoki QO'RG'OSHINSIZ BENZIN. Ushbu plita Coleman^® yoqilg'isi yoki qo'rg'oshinsiz benzin ishlatish uchun mo'ljallangan. YOKI
   2. KEROSIN. Har doim toza, yangi, oq kerosindan foydalaning.
8. Yoqilg'ini toza, to'g'ri belgilangan idishda saqlang. Olov (shu jumladan uchuvchi chiroqlar) yoki haddan tashqari issiqlikdan uzoqda foydalaning va saqlang.
9. Hech qachon chodirlar, uxlash uchun mo'ljallangan qoplar, kiyim-kechak yoki boshqa yonuvchan materiallarning plitaning yuqori qismidan 0,9 m (3') va barcha tomonlaridan 0,3 m (1') masofada bo'lishiga yo'l qo'ymang.
10. Hech qachon plitaga og'ir yoki katta hajmli idishlarni qo'ymang. Hech qachon plitani hech qanday tarzda o'zgartirmang yoki Coleman tomonidan aniq tasdiqlanmagan hech qanday qurilma yoki qism bilan ishlatmang. Hech qachon xona isitgichi sifatida foydalanmang. Hech qachon plitani yonayotgan vaqtda qarovsiz qoldirmang.
11. Hech qachon plitaning ustida idish bo'lganida nasos qilmang.
12. Yoqish vaqtida plitaning ustiga egilmang.
13. BOLALAR QO'LI YETMAYDIGAN JOYDA SAQLANG.

Tankni to'ldirish uchun

HECH QACHON UY, KARVON YOKI CHODIR ICHIDA PLITANI TO'LDIRMANG YOKI YOQMANG.

• Oyoqlarni uzaytiring va plitani silliq, TEKIS yuzaga qo'ying.
• Boshqaruv tugmasi (CONTROL KNOB) OFF (o'chirilgan) holatida ekanligiga ishonch hosil qiling. (1-rasm)

• NASOS TUGMASINI (PUMP KNOB) mahkam yoping. Nasos tugmasidagi o'q yo'nalishi bo'yicha burang. (2-rasm)

• YOQILG'I QOPQOG'INI (FUEL CAP) olib tashlang. Toza, yangi yoqilg'i bilan to'ldirish uchun voronka yoki mos to'ldirish moslamasidan foydalaning. PLITANI OG'DIRMANG. (3-rasm)

• YOQILG'I QOPQOG'INI plita va yoqilg'i idishiga qayta o'rnating. Mahkamlang. Yoqilg'i idishini plitadan uzoqlashtiring; TO'KILGAN YOQILG'INI ARTIQ VA XAVFSIZ JOYGA TASHLANG.

Nasos qilish uchun

• Boshqaruv tugmasi (CONTROL KNOB) OFF (o'chirilgan) holatida ekanligiga ishonch hosil qiling. (4-rasm)


• NASOSNI SINAB KO'RING – Nasos tugmasi yopiq holatda (O'NGGA BURANG) nasos tugmasidagi teshikni bosh barmog'ingiz bilan yoping va NASOS qiling. Agar ozgina yoki hech qanday qarshilik sezilmasa, moylang yoki nasos kosasini almashtiring. Agar nasos qarshilik ko'rsatsa, keyingi bosqichga o'ting.
• NASOS TUGMASINI (PUMP KNOB) bir marta oching.
• NASOS TUGMASIDAGI (PUMP KNOB) teshikni bosh barmog'ingiz bilan yopib, tankga 25-50 marta to'liq havo bering.
• NASOS TUGMASINI (PUMP KNOB) o'ngga mahkam yoping.

Yoqish uchun

1. COLEMAN^® YOQILG'ISI yoki QO'RG'OSHINSIZ BENZINDAN FOYDALANISH
   • Plitani kuchli shamol sharoitidan himoya qiling va yoqilgan gugurtni yoqilg'i idishiga tuting.
   • Qora BOSHQARUV TUGMASINI (CONTROL KNOB) soat miliga teskari yo'nalishda HIGH (yuqori) holatiga burang. (5-rasm)


     ESLATMA: Agar plita yuqori sariq olov bilan yonsa yoki yoqilg'i idishida suyuq yoqilg'i paydo bo'lsa, BOSHQARUV TUGMASINI (Control Knob) OFF (o'chirish) holatiga burang va olovning o'chishiga ruxsat bering. Qayta yoqishdan oldin ko'rsatmalarni ko'rib chiqing.
   • Plita yongandan so'ng, tankga qo'shimcha 15 dan 30 martagacha havo bering. To'liq issiqlik chiqishi uchun foydalanish vaqtida, ayniqsa boshqaruv tugmasi HIGH (yuqori) da bo'lganda, vaqti-vaqti bilan plitani qayta nasoslash kerak bo'lishi mumkin. Agar plitani yoqish qiyin bo'lsa yoki HIGH (yuqori) da kamaytirilgan issiqlik chiqishi bilan yonsa, generator gazining uchini tozalash uchun boshqaruv tugmasini OFF (o'chirish) dan LOW (past) ga bir necha marta tez burang.
2. KEROSINDAN FOYDALANISH
   • Plitani kuchli shamol sharoitidan himoya qiling va generator ostiga ko'p miqdorda oldindan isitish pastasini qo'yib, generatorni oldindan isiting. Pastani yoqing. (6-rasm)

   • Oldindan isitish pastasi deyarli tugagach, qora BOSHQARUV TUGMASINI (CONTROL KNOB) soat miliga teskari yo'nalishda HIGH (yuqori) ga burang.

Sozlash uchun

• BOSHQARUV TUGMASINI (CONTROL KNOB) HIGH (yuqori) va LOW (past) o'rtasida kerakli holatga qo'ying. (7-rasm)


O'chirish uchun

• BOSHQARUV TUGMASINI (CONTROL KNOB) soat mili yo'nalishi bo'yicha OFF (o'chirish) holatiga to'liq burang. BOSHQARUV TUGMASINI (CONTROL KNOB) OFF (o'chirish) holatidan o'tkazmang. (8-rasm)


• Olov asta-sekin o'chadi.

Plitani Coleman® yoqilg'isi yoki qo'rg'oshinsiz benzindan kerosinga o'tkazish uchun

Kerosin generatorini generator gaykasidagi truba orqali aniqlash mumkin. Coleman^® yoqilg'isi yoki qo'rg'oshinsiz benzin generatorida truba yo'q.

Generator yig'indisini olib tashlash uchun

• Har qanday yoqish manbasidan uzoqlashing.
• To'ldirish qopqog'ini bo'shatib, tankdagi bosimni chiqarib yuboring.
• Klapanni ushlab turing va generator gaykasini ikki marta to'liq bo'shating.
• Yoqilg'i idishining yuqorisidagi vintni olib tashlang va panjarani ko'taring.
• Generatorni yoqilg'i idishidan uzoqlashtiring.
• Generator gaykasini bo'shating va klapan korpusidan ko'taring.
• Boshqaruv tugmasini LOW (past) ga burang va generator ignasini eksantrik blokdan tortib oling.

ESLATMA: Generator ignasini egmaslik yoki shikastlamaslik uchun ehtiyot bo'ling.

Generator yig'indisini o'rnatish uchun

• Boshqaruv tugmasi LOW (past) holatiga burilgan holda, generator ignasini eksantrik blokdagi teshikka ehtiyotkorlik bilan joylashtiring. Boshqaruv tugmasini OFF (o'chirish) ga burang.
• Generator trubkasini klapan yig'indisining ustiga suring va generator gaykasini klapan korpusiga vinalang - (qo'l bilan mahkamlang).
• Generatorni yoqilg'i idishiga tomon burang va generatorning uchini yoqilg'i idishining teshigiga kiriting.
• Panjarani qayta o'rnating va yoqilg'i idishining yuqori qismidagi vintni mahkamlang. Generator panjara to'siqlaridan biridagi tirqishga mos kelishiga ishonch hosil qiling.
• Klapanni ushlab turing va kalit bilan generator gaykasini mahkamlang.
• To'ldirish qopqog'ini mahkamlang.
• Yoqqandan so'ng darhol oqishni vizual tekshiring.
