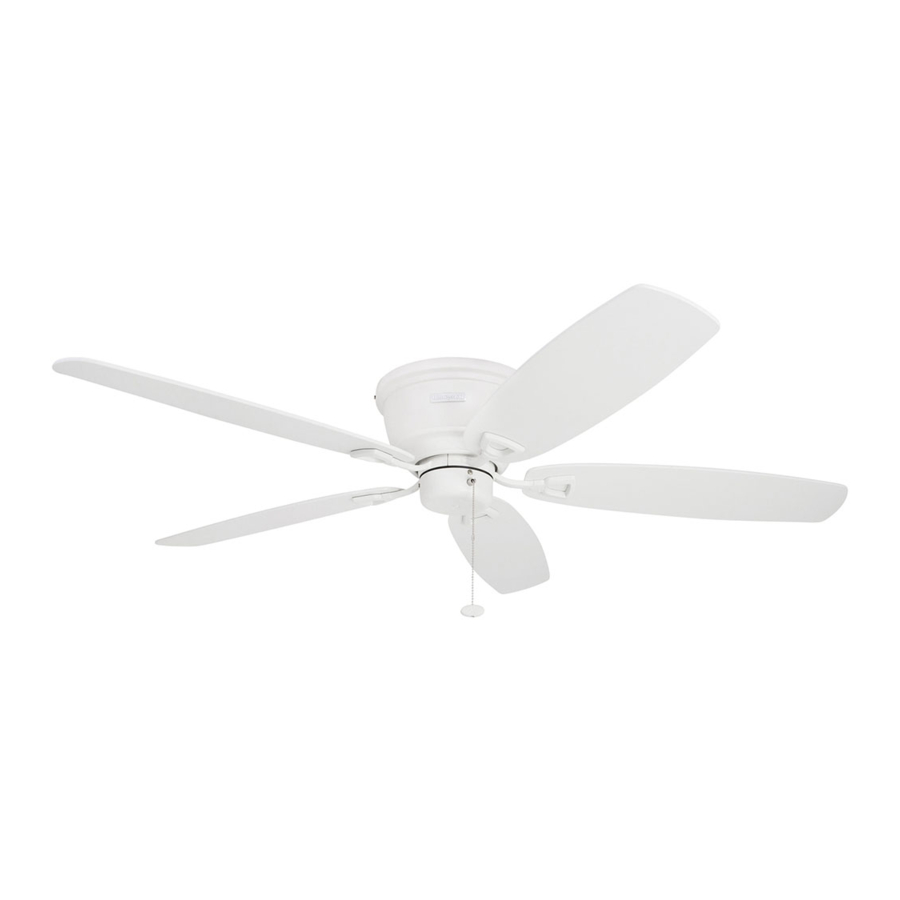

Honeywell GLEN ALDEN 50180 нұсқаулығы

ДАЙЫНДЫҚ

Осы өнімді құрастыруды бастамас бұрын, барлық бөлшектердің бар екеніне көз жеткізіңіз. Барлық бөлшектерді пакеттегі құрамдар тізімімен және жабдық құрамдарының тізімімен салыстырыңыз. Егер қандай да бір бөлшек жоқ болса немесе зақымдалған болса, өнімді құрастыруға тырыспаңыз.
Қораптың үстіңгі жағын ашқаннан кейін, бекіту жабдығының бумасын көбік кірістірулерден шығарып алыңыз, содан кейін қозғалтқышты қаптамадан шығарып, бетін зақымдамау үшін кілем сияқты жұмсақ жерге қойыңыз.
Құрастырудың болжалды уақыты: 60 минуттан аз

Құрастыру үшін қажетті құралдар (жинаққа кірмейді): Электрлік оқшаулағыш таспа, крест тәрізді бұрағыш, қысқыш, қорғаныс көзілдірігі, баспалдақ және сым аршу құралы

Пайдалы құралдар (жинаққа кірмейді): айнымалы ток сынағышы, рулетка, сымдарды қосу жөніндегі нұсқаулық және сым кескіштер

КҮТІМ ЖӘНЕ ТЕХНИКАЛЫҚ ҚЫЗМЕТ КӨРСЕТУ

Жылына кемінде екі рет төсенішті түсіріп, төмендеткіш құрастырманы тексеріңіз, содан кейін желдеткіштегі барлық бұрандаларды қатайтыңыз. Бетін сызып алмау үшін қозғалтқыш корпусын жұмсақ қылқаламмен немесе түксіз шүберекпен ғана тазалаңыз. Қалақтарды түксіз шүберекпен тазалаңыз. Қосымша қорғау үшін ағаш қалақтарға кейде жиһаз жылтыратқышының жұқа қабатын жағуға болады.

Кез келген техникалық қызмет көрсету тапсырмасын бастамас бұрын негізгі қуат көзін өшіріңіз. Төбелік желдеткішті тазалау үшін суды немесе дымқыл шүберекті пайдаланбаңыз.

ӨНІМНІҢ САЛМАҒЫ

Бұл желдеткіштің таза салмағы: 12,54 фунт (5,69 кг).

ПАКЕТ МАЗМҰНЫ

Желдеткішті қаптамадан шығарып, ішіндегісін тексеріңіз. Сізде келесі заттар болуы керек:

1. Жоғарғы бекіту кронштейні
2. Төменгі бекіту кронштейні бар қозғалтқыш
3. Қалақ (5)
4. Қалақ тірегі (5)
5. Ажыратқыш корпусының қақпағы
6. Қозғалтқыш корпусы
7. Бос бөлшектері бар қаптарда (көрсетілмеген):
   Бекіту жабдығы, электрлік жабдық, тартқыш тізбектер, сым қосқыштары және т.б.

БЕКІТУ КРОНШТЕЙНІН ОРНАТУ

1. Автоматты ажыратқыштарды және желдеткішті қоректендіру желісінің қабырғалық ажыратқышын өшіріңіз (1-сурет).


Орнату алдында қуат көзін ажыратпау ауыр жарақатқа немесе өлімге әкелуі мүмкін.

2. Қалақтардың кез келген кедергіден кемінде 30 дюйм (76 см) және еденнен кемінде 7 фут (2,13 м) биіктікте болатынына көз жеткізіңіз (2-сурет).

3. Жоғарғы бекіту кронштейнін розетка қорабымен бірге берілген бұрандаларды (жинаққа кірмейді) және жабдық бумасынан алынған екі жалпақ шайбаны пайдаланып, розетка қорабына бекітіңіз (3-сурет).
   Ескертпе: Бекіту кронштейнін орнатқан кезде дұрыс жабдықты пайдалану өте маңызды, себебі ол желдеткішті ұстап тұрады.



ҚҰРЫЛҒЫНЫ ІЛУ

4. Төменгі бекіту кронштейнінің астынан төрт кронштейн бұрандасын алып, кейін пайдалану үшін сақтаңыз (4-сурет).


5. Төменгі бекіту кронштейніндегі қойындыны жоғарғы бекіту кронштейніндегі саңылауға орналастырыңыз. Содан кейін барлық төрт бұранда тесігі тураланғанша екінші төменгі бекіту кронштейнінің қойындысын жоғарғы бекіту кронштейніндегі екінші саңылауға жылжытыңыз (5-сурет).

6. Бұрын алынған кронштейн бұрандаларын төменгі бекіту кронштейнінің астына және жоғарғы бекіту кронштейніне қайта орнатыңыз. Бұрандаларды мықтап қатайтыңыз (6-сурет).



СЫМДАРДЫ ҚОСУ

Розетка қорабының дұрыс жерге қосылғанына немесе жерге қосу (жасыл немесе ашық) сымының бар екеніне көз жеткізіңіз.

Егер үй сымдары келесі қадамда көрсетілгеннен басқа түстерде болса, дереу тоқтатыңыз. Сымдарды анықтау үшін кәсіби электрикке жүгінген жөн. Сымды дұрыс қоспау қабылдағышты зақымдауы мүмкін және өрт немесе жарақатқа әкелуі мүмкін.

7. Схемаға (7-сурет) және келесі қадамдарға сәйкес қуат сымдарын және желдеткіш сымдарын қосыңыз:

   • Бекіту кронштейнінен шыққан жасыл сымдарды ашық/жасыл (жерге қосу) қуат сымына қосыңыз.
   • Желдеткіштен шыққан қара және көк сымдарды қара (кернеулі) қуат сымына қосыңыз.
   • Желдеткіштен шыққан ақ сымды ақ (бейтарап) қуат сымына қосыңыз.
     Барлық сымдық қосылымдарды сымдық қосқыштармен бірге бекітіңіз және барлық қосылған сымдарды розетка қорабына қайтарыңыз.

8. (Қосымша) Егер розетка қорабынан екінші ыстық қуат сымы қолжетімді болса, оны жеке жарық және желдеткішті басқару үшін желдеткіштен шыққан көк (жарық қуаты) сымына қосыңыз (8-сурет).


Қара желдеткіш сымы желдеткіштің қуаты үшін. Көк желдеткіш сымы жарықтың қуаты үшін. Желдеткіштен шыққан ақ сым жалпы/бейтарап. Желдеткіштен және бекіту кронштейнінен шыққан жасыл сымдар жерге қосу сымдары болып табылады.

ҚОЗҒАЛТҚЫШ КОРПУСЫН ОРНАТУ

9. Қозғалтқыштың астыңғы жағынан он қозғалтқыш бұрандасын алыңыз. Қалақ тірегінің құрастырмасы үшін бөлек қойыңыз (9-сурет).


10. Уақытша қозғалтқыш корпусын бекіту кронштейніне көтеріп, бекіту кронштейнінің бүйірлеріндегі қозғалтқыш корпусының қай екі бұрандасы қозғалтқыш корпусының жоғарғы шетіндегі ойық тесіктермен тураланатынын анықтаңыз. Ойық тесіктермен тураланатын қозғалтқыш корпусын бекітудің екі бұрандасын жартылай босатыңыз. Бекіту кронштейнінің қарама-қарсы жақтарынан қозғалтқыш корпусын бекітудің басқа екі бұрандасын алыңыз (10-сурет).


11. Қозғалтқыш корпусын қозғалтқыштың үстіне сырғытыңыз, қозғалтқыш корпусындағы ойық тесіктерді бекіту кронштейніндегі босатылған қозғалтқыш корпусын бекітудің екі бұрандасымен туралаңыз. Құлыптау үшін қозғалтқыш корпусын бұраңыз. Содан кейін бұрын алынған қозғалтқыш корпусын бекітудің екі бұрандасын қайта орнатыңыз және барлық бұрандаларды мықтап қатайтыңыз (11-сурет).



ҚАЛАҚТЫ ОРНАТУ

12. Қалақтар Fast Attach жүйесін пайдаланып қалақ тіректеріне бекітіледі.
    Әрбір бұрап құлыптау қосқышын қалақтағы сәйкес тесігінің бағытында туралаңыз. Қалақты бұрап құлыптау қосқыштарының үстіне қойыңыз. Әрбір бұрап құлыптау қосқышын қалақтағы тесікке перпендикуляр болатындай етіп бұраңыз. Қалған қалақтар үшін қайталаңыз (12-сурет)
    Ескертпе: Жоғарғы ажыратқыш корпусындағы ойық қозғалтқыш бұрандасының тесіктеріне оңай жетуге мүмкіндік береді.

13. Бұрын алынған екі қозғалтқыш бұрандасын бір қалақ тірегінен және қалақ оқшаулағышынан өткізіп, қозғалтқышқа салыңыз. Қозғалтқыш бұрандаларын мықтап қатайтыңыз. Қалған қалақ тіректерімен қайталаңыз, әрбір қалақ тірегін аяғына дейін бекітіп алмайынша жалғастырмаңыз (13-сурет).



АҚЫРҒЫ ОРНАТУ

14. Жоғарғы қосқыш корпусынан үш бұранда мен шайбаны алыңыз. Қозғалтқыштан келген ашаны қосқыш корпусы қақпағынан келген ашаға жалғаңыз. Қосқыш корпусы қақпағындағы тесіктерді жоғарғы қосқыш корпусындағы тесіктермен туралаңыз. Бұрын алынған бұрандалар мен шайбаларды қайта орнатыңыз. Барлық бұрандаларды бекіту үшін Phillips бұрағышын пайдаланыңыз (жинаққа кірмейді) (14-сурет).


15. Тізбекті тарту ұзартқышын немесе арнайы тізбекті тарту ұзартқышын (бөлек сатылады) желдеткішті тарту тізбектеріне жалғауға болады (15-сурет).



ПАЙДАЛАНУ НҰСҚАУЛАРЫ

16. Желдеткішті маусымдық өнімділікке оңтайландыру үшін жарық жинағының жанында орналасқан желдеткіштің кері қосқышын пайдаланыңыз (16-сурет).
    Төбелік желдеткішті пайдалану жайлылықты құрбан етпестен жазда термостатты көтеріп, қыста термостатты төмендетуге мүмкіндік береді.


Кері қосқышты жылжытпас бұрын желдеткіштің тоқтауын күтіңіз. Желдеткіштің дұрыс жұмыс істеуі үшін кері қосқыш толығымен солға немесе оңға қойылуы керек. Егер кері қосқыш ортаңғы қалыпта орнатылса, желдеткіш жұмыс істемейді.

17. Жылы ауа райында, кері қосқышты солға итеріңіз, бұл төмен қарай ауа ағынын тудырады, ол желдеткіш әсерін жасайды (17-сурет).
    Ескертпе: Төбелік желдеткішті қосып, термостатты бірнеше градусқа жылырақ етіп орнату арқылы энергияны үнемдеуге болады. Үнемдеуді барынша арттыру үшін бөлмеде ешкім болмаған кезде төбелік желдеткішті өшіріңіз.

18. Салқын ауа райында, кері қосқышты оңға итеріңіз және желдеткішті төмендетіңіз, бұл ыстық ауаны төбе аймағынан жылжытуға көмектесетін жоғары қарай ауа ағынын тудырады. Ауаны араластыру арқылы жылуды жиі қосудың қажеті болмауы мүмкін және ол энергияны үнемдеуге әкелуі мүмкін (18-сурет).


АУЫСТЫРУ БӨЛШЕКТЕРІНІҢ ТІЗІМІ

Ауыстыру бөлшектері үшін 1-877-361-3883 телефоны бойынша тұтынушыларға қызмет көрсету бөліміне қоңырау шалыңыз, жұмыс күндері сағат 8-ден 18-ге дейін (шығыс уақыты), жұма күні сағат 8-ден 17-ге дейін (шығыс уақыты).

АҚАУЛЫҚТАРДЫ ТҮЗЕТУ

Жылына кемінде екі рет төменгі шілтерді түсіріп, төменгі штанга құрастырмасын тексеріңіз, содан кейін желдеткіштегі барлық бұрандаларды қатайтыңыз. Қаптаманы сызып алмау үшін қозғалтқыш корпусын тек жұмсақ щеткамен немесе түксіз шүберекпен тазалаңыз. Қалақшаларды түксіз шүберекпен тазалаңыз. Қосымша қорғау үшін ағаш қалақшаларға кейде жиһаз жылтыратқышының жеңіл қабатын жағуға болады.

Кез келген техникалық қызмет көрсету тапсырмасын бастамас бұрын негізгі қуат көзін өшіріңіз. Төбелік желдеткішті тазалау үшін суды немесе дымқыл шүберекті пайдаланбаңыз.

Құрылғы қозғалмайды

1. Қуатты қосыңыз немесе сақтандырғышты тексеріңіз.
2. Қуатты өшіріңіз. Шілтерді босатып, барлық қосылымдарды тексеріңіз.
3. Жарық жинағының фитингі мен желдеткіштен шыққан қосқыштардың дұрыс қосылғанын тексеріңіз.
4. Желдеткіш қозғалтқышына қуат беруді өшіріп, қозғалтқышты қайта іске қосыңыз.
5. Қалақшаның салмағы артық. Рұқсат етілмеген қалақшаларды орнатпаңыз.

Құрылғы шулы

1. Желдеткіш қалақшаларын қалақша тұтқаларына және қозғалтқышқа бекітетін барлық бұрандаларды тексеріп, қатайтыңыз.
2. Жарылған қалақшаны ауыстырыңыз.

Шамадан тыс тербеліс бар

1. Желдеткіш қалақшаларын қалақша тұтқаларына және қалақша тұтқаларын қозғалтқышқа бекітетін барлық бұрандаларды тексеріп, қатайтыңыз.
2. Бір қалақшаны қарама-қарсы жақтағы қалақшамен ауыстырыңыз. Немесе теңгерімдеу жинағын пайдаланып желдеткішті теңестіріңіз.
3. Қуатты өшіріңіз. Шілтерді босатып, бекіту кронштейнінің электр розеткасының қорабына мықтап бекітілгенін тексеріңіз.
4. Кронштейн розетка қорабына қозғалыссыз біркелкі болуы керек.

ҚАУІПСІЗДІК АҚПАРАТЫ

Бұйымды құрастыруға, пайдалануға немесе орнатуға әрекет жасамас бұрын, осы нұсқаулықты толығымен оқып шығыңыз және түсініңіз.

• Желдеткішті орнатуды бастамас бұрын, сақтандырғыштарды алып тастау немесе автоматты ажыратқыштарды өшіру арқылы қуатты ажыратыңыз.
• Барлық электр қосылымдары жергілікті кодекстерге, қаулыларға, Ұлттық электр кодексіне және ANSI/NFPA 70-199 сәйкес келетініне көз жеткізіңіз. Электр сымдарын орнатумен таныс болмасаңыз, білікті электрик жалдаңыз немесе өзіңіз жасауға арналған сымдар жөніндегі нұсқаулықпен кеңесіңіз.
• Сіз таңдаған орнату орны қалақшалардан еденге дейін кемінде 7 фут (2,14 м) және қалақшалардың ұшынан кез келген кедергіге дейін кемінде 30 дюйм (76 см) аралыққа мүмкіндік беретініне көз жеткізіңіз.

Бар розетка қорабын пайдаланған кезде, розетка қорабының ғимарат құрылымына мықтап бекітілгеніне және желдеткіштің толық салмағын көтере алатынына көз жеткізіңіз. Бұлай жасамау ауыр жарақатқа немесе өлімге әкелуі мүмкін. Орнату аяқталғаннан кейін розетка қорабының тұрақтылығы желдеткіштегі тербеліс пен шуды азайту үшін маңызды.

Өрт немесе электр тогының соғу қаупін азайту үшін желдеткішті қатты күйдегі жылдамдықты басқару құрылғысымен пайдаланбаңыз немесе желдеткіштің жылдамдығын толық диапазонды күңгірттеу қосқышымен басқармаңыз.

Өрт, электр тогының соғуы немесе жарақат алу қаупін азайту үшін қалақшаларды орнату, теңестіру немесе желдеткішті тазалау кезінде қалақша тұтқаларын бүкпеңіз. Айналмалы желдеткіш қалақшаларының арасына заттарды салмаңыз.

Өрт, электр тогының соғуы немесе жарақат алу қаупін азайту үшін желдеткішті «ЖЕЛДЕТКІШТІҢ ТІРЕУІ ҮШІН ҚАБЫЛДАНАДЫ» деп белгіленген розетка қорабына орнатыңыз және розетка қорабымен бірге берілген бекіту бұрандаларын пайдаланыңыз. Жарықтандыру құрылғыларын тіреу үшін әдетте қолданылатын розетка қораптарының көпшілігі желдеткіштің тіреуі үшін қолайлы емес және оларды ауыстыру қажет болуы мүмкін. Күмән болса, білікті электрикпен кеңесіңіз. Розетка қорабын тікелей ғимарат құрылымына бекітіңіз. Розетка қорабы және оның тірегі желдеткіштің қозғалмалы салмағын кемінде 35 фунт көтере алуы керек (15,88 кг).

Розетка қорабының дұрыс жерге қосылғанына немесе жерге қосу (жасыл немесе ашық) сымының бар екеніне көз жеткізіңіз.

Жаңа желдеткішті орнатпас бұрын барлық нұсқауларды және қауіпсіздік ақпаратын оқыңыз. Қоса берілген құрастыру сызбаларын қарап шығыңыз.

ШЕКТЕУЛІ ӨМІРЛІК КЕПІЛДІК

Кепілдік қызметін алу үшін үлгі нөміріңізді жазып алып, 1-877-361-3883 телефоны бойынша Дүйсенбі-Бейсенбі күндері сағат 8-ден 18:00-ге дейін және Жұма күні сағат 8-ден 17:00-ге дейін, EST бойынша тұтынушыларға қызмет көрсету бөліміне хабарласыңыз. Сатып алуды растау үшін түбіртектің көшірмесін дайындаңыз.

Сұрақтар, мәселелер, жетіспейтін бөлшектер? Сатушыға қайтармас бұрын, тұтынушыларға қызмет көрсету бөліміне 1-877-361-3883 телефоны бойынша Дүйсенбі-Бейсенбі күндері сағат 8-ден 18:00-ге дейін және Жұма күні сағат 8-ден 17:00-ге дейін, EST бойынша хабарласыңыз.

Hong Kong China Electric Appliance Manufacture Co., Ltd.
3059 Forest Hill Irene Rd, Suite 103
Germantown, TN 38138
1-877-361-3883
