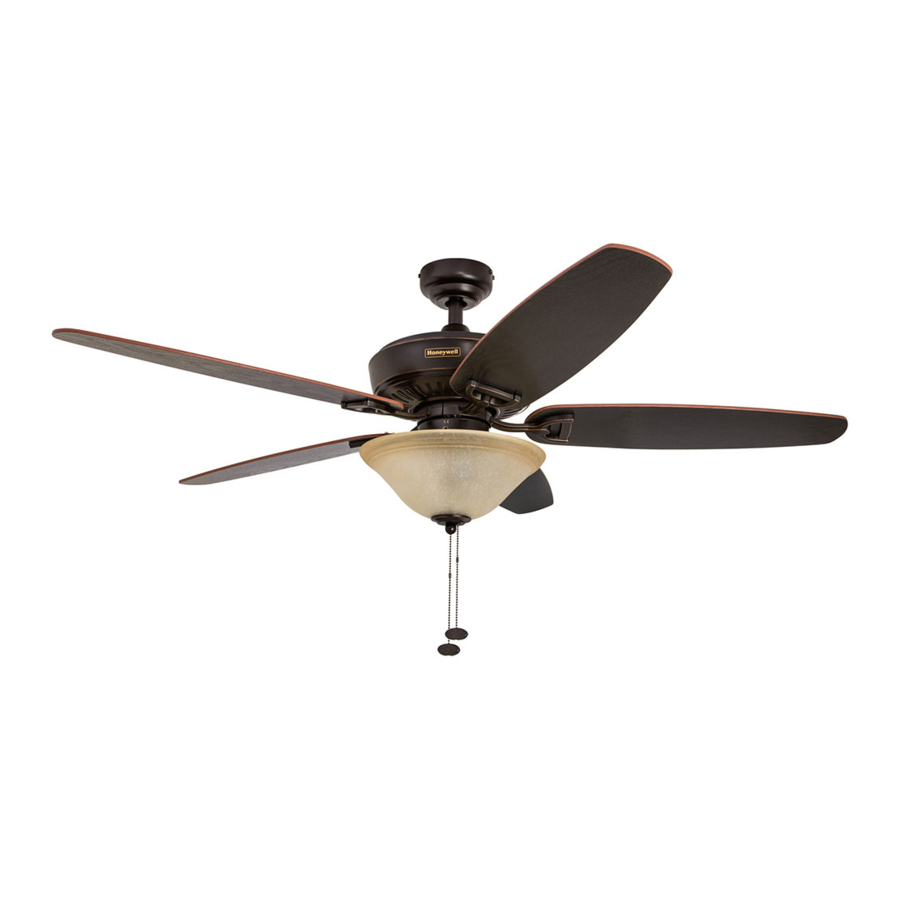

Honeywell BELMAR 50193 / 50194 нұсқаулығы

ДАЙЫНДЫҚ

Осы өнімді құрастыруды бастамас бұрын, барлық бөліктердің бар екеніне көз жеткізіңіз. Барлық бөліктерді пакеттегі құрам тізімімен және жабдық құрамдас тізімімен салыстырыңыз. Егер қандай да бір бөлік жоқ немесе зақымдалған болса, өнімді құрастыруға тырыспаңыз.
Қораптың үстіңгі жағын ашқаннан кейін, бекіту жабдықтарының бумасын көбік салмалардан алыңыз, содан кейін қозғалтқышты қаптамадан шығарып, әрлеуге зақым келтірмеу үшін кілем сияқты жұмсақ бетке қойыңыз.
Құрастырудың болжалды уақыты: 60 минуттан аз
Құрастыру үшін қажетті құралдар (жинаққа кірмейді): Электрлік лента, Phillips бұрағышы, қысқыш, қауіпсіздік көзілдірігі, баспалдақ және сым тазалағыштар
Пайдалы құралдар (жинаққа кірмейді): AC тестерлік шамы, таспа өлшегіш, сымдарды қосу туралы нұсқаулық және сым кескіштер

КҮТІМ ЖӘНЕ ҚЫЗМЕТ КӨРСЕТУ

Жылына кемінде екі рет күмбезді төмен түсіріп, төменгі штанганың құрастырылуын тексеріңіз, содан кейін желдеткіштегі барлық бұрандаларды қатайтыңыз. Әрлеуді сызып алмау үшін қозғалтқыш корпусын тек жұмсақ щеткамен немесе түксіз шүберекпен тазалаңыз. Қалақтарды түксіз шүберекпен тазалаңыз. Қосымша қорғау үшін ағаш қалақтарға кейде жиһаз жылтыратқышының жұқа қабатын жағуға болады.

Кез келген техникалық қызмет көрсету тапсырмасын бастамас бұрын негізгі қуат көзін өшіріңіз. Төбелік желдеткішті тазалау үшін суды немесе дымқыл шүберекті пайдаланбаңыз.

ЖЕЛДЕТКІШ САЛМАҒЫ
Бұл желдеткіштің таза салмағы: 17,6 фунт (7,98 кг).

ПАКЕТТЕГІ ҚҰРАМ

Желдеткішіңізді шешіп, құрамдас бөліктерін тексеріңіз. Сізде келесі элементтер болуы керек:

1. Қалақ (5)
2. Күмбез
3. Ілгіш кронштейн
4. Күмбез қақпағы
5. Ашаның қақпағы
6. Төменгі штанга
7. Қалақ тұтқасы (5)
8. Қозғалтқыш корпусы
9. Жарық жинағы
10. Аяқтау қақпағы
11. Аяқтау
12. Шам (3)
13. Шыны қалқа
14. Құрамында бос бөлшектер пакеттері (көрсетілмеген):
    Бекіту жабдықтары, қалақтарды бекіту жабдықтары, электр жабдықтары, тартқыш тізбектер, сым қосқыштары және т.б.

ОРНАТУ ПАРАМЕТРЛЕРІ

Ажыратқыштарды және қабырғадағы желдеткіштің қоректендіру сызығының қосқышын өшіріңіз. Орнату алдында қуат көзін ажыратпау ауыр жарақатқа немесе өлімге әкелуі мүмкін.

1. Сіздің желдеткішіңізде 3 орнату опциясы бар:
   • Стандартты

   • Бұрыштық

   • Жақыннан орнату


   Ескертпе: 1-ден 3-ке дейінгі суреттердегі желдеткіштер сіздің бумадағы нақты желдеткіш емес, олар 3 түрлі орнату опциясының көрінісі болып табылады.

   Бұрыштық орнатуды пайдалансаңыз, төбенің бұрышы 16°-тан тік болмауын тексеріңіз.
   Пайдалы кеңес: Стандартты орнату биіктігі 8 фут немесе одан жоғары төбелерге жақсы келеді. Биік төбелер үшін ұзынырақ төменгі штанганы (бөлек сатылады) пайдаланғыңыз келуі мүмкін. Бұрыштық орнату бұрыштық немесе күмбезді төбелерге жақсы келеді. Қалақтардың дұрыс саңылауын қамтамасыз ету үшін кейде ұзынырақ төменгі штанга қажет болады. Жақыннан орнату стилі 8 футтан (2,44 м) төмен төбелерге көбірек жарайды.

2. Желдеткіш қалақтарының кез келген кедергіден 30 дюйм (76 см) қашықтықта болуын қамтамасыз етіңіз.
3. Қалақтардың еденіңізден кемінде 7 фут (2,14 м) биіктікте болатынына көз жеткізу үшін төменгі штанганың ұзындығын тексеріңіз.

БЕКІТУ КРОНШТЕЙНІН ОРНАТУ

4. Барлық бекіту кронштейнінің бұрандаларын босатыңыз. Күмбездің дөңгелек саңылауларынан екі бекіту кронштейнінің бұрандалары мен шайбаларын алыңыз. Кейінірек пайдалану үшін бөлек қойыңыз. Күмбезден бекіту кронштейнін ажыратыңыз (4-сурет).


5. Бекіту кронштейнін шығыс қорабымен бірге берілген (жинаққа кірмейді) бұрандалар, серіппелі шайбалар және жалпақ шайбалар арқылы шығыс қорабына бекітіңіз.

   Ескертпе: Бекіту кронштейні желдеткішті ұстап тұратындықтан, оны орнатқан кезде тиісті жабдықты пайдалану өте маңызды.

   Бұрыштық орнатуды пайдалансаңыз, бекіту кронштейнінің ашық ұшы төбенің шыңына қарап орнатылғанына көз жеткізіңіз.

СТАНДАРТТЫ НЕМЕСЕ БҰРЫШТЫҚ ОРНАТУ НҰСҚАУЛАРЫ

6. Қозғалтқыш корпусының жоғарғы жағындағы ашадағы қозғалтқыш корпусының бекіту бұрандаларын жартылай босатыңыз.

7. Төменгі штангадан төменгі штанганың түйреуішін және төменгі штанганың қыстырғышын алыңыз (7-сурет).


8. Қозғалтқыш құрастырмасының сымдарын ашаның қақпағы, күмбез арқылы өткізіп, төменгі штанганың жоғарғы жағынан шығарыңыз.

9. Төменгі штанганы қозғалтқыш корпусының ашасына жылжытып, саңылауларды туралаңыз және төменгі штанганың түйреуішін және төменгі штанганың қыстырғышын қайта орнатыңыз. Содан кейін бекіту бұрандаларын қайта қатайтыңыз.

10. Пайдаланатын төменгі штанганың ұзындығына байланысты сымдарды қосуды жеңілдету үшін қорғасын сымдарды қайта кесу қажет болуы мүмкін. Егер қорғасын сымдарды қайта кесу туралы шешім қабылдасаңыз, мұны келесідей жасау ұсынылады: Қорғасын сымдарды алыңыз және оларды төменгі штанганың жоғарғы жағынан толығымен тартып шығарғаныңызға көз жеткізіңіз және 8 дюймдік қорғасын сымын өлшеңіз, содан кейін артық сымды сым кескіштермен кесіңіз (жинаққа кірмейді).

11. 10-қадамда қорғасын сымды қайта кессеңіз, әр сымның ұшынан 1/2 дюймдік оқшаулауды шешіңіз. Оқшаулаудағы сымның әрбір жіпінің шешілген ұштарын қысқышпен бұраңыз (жинаққа кірмейді).

    Ескертпе: Егер 10-қадамда қорғасын сымдарды қайта кеспесеңіз, 11-қадам қажет емес және оның орнына 12-қадамға өтуіңізге болады.
12. Төменгі штанганың доп ұшын бекіту кронштейнінің саңылауына орнатыңыз. Доптағы саңылауды бекіту кронштейніндегі қойындымен туралаңыз. Дұрыс орнатылған болса, штанга айналмауы керек.


ЖАҚЫННАН ОРНАТУ НҰСҚАУЛАРЫ

13. Күмбездің төменгі жағынан күмбез қақпағын алыңыз.

    Пайдалы кеңес: Төменгі штанга, ілгіш доп және күмбез қақпағы орнатудың бұл түрінде пайдаланылмайды.
14. Күмбезді қозғалтқыш құрастырмасының жоғарғы жағындағы жақыннан орнату бұрандасының саңылауларымен туралаңыз. Үш жақыннан орнату бұрандасын және серіппелі шайбаларды қозғалтқыш корпусының жоғарғы жағына орнату арқылы күмбезді қозғалтқыш корпусының жоғарғы жағына бекітіңіз (14-сурет).


15. Желдеткішті көтеріп, күмбезді сымдар үшін бекіту кронштейнінің ілмегіне қойыңыз.


СЫМДАРДЫ ҚОСУ

Шығыс қорабының дұрыс жерге қосылғанына немесе жерге қосу (жасыл немесе ашық) сымының бар екеніне көз жеткізіңіз.

Егер үй сымдары келесі қадамда көрсетілгеннен басқа түстер болса, дереу тоқтатыңыз. Сымдарды анықтау үшін кәсіби электрикке жүгіну ұсынылады. Сымдарды дұрыс қоспау қабылдағышқа зақым келтіруі мүмкін және өртке немесе жарақатқа әкелуі мүмкін.

16. Схемаға (16-сурет) және мына қадамдарға сәйкес қоректендіру және желдеткіш сымдарын қосыңыз:

    • Желдеткіштен және бекіту кронштейнінен шыққан жасыл сымдарды ашық/жасыл (жерге қосу) қоректендіру сымына қосыңыз.
    • Желдеткіштен шыққан қара және көк сымды қара (кернеулі) қоректендіру сымына қосыңыз.
    • Желдеткіштен шыққан ақ сымды ақ (бейтарап) қоректендіру сымына қосыңыз. Барлық сым қосылымдарын сым қосқыштарымен бірге бекітіңіз және барлық қосылған сымдарды шығыс қорабына қайта итеріңіз.
17. (Міндетті емес) Егер шығыс қорабынан екінші қызу қуат сымы қол жетімді болса, оны жарықты бөлек басқару және желдеткішті басқару үшін желдеткіштен шыққан көк (жарық қуаты) сымына қосыңыз.


Қара желдеткіш сымы - желдеткіш үшін қуат. Көк желдеткіш сымы - жарық үшін қуат. Желдеткіштен шыққан ақ сым - жалпы/бейтарап. Желдеткіштен және бекіту кронштейнінен шыққан жасыл сымдар - жерге қосу сымдары.

КҮМБЕЗДІ ОРНАТУ

18. Күмбезді жоғары көтеріңіз, сонда жартылай орнатылған бекіту кронштейнінің бұрандалары күмбездің әр жағындағы L-ойықтарында орналасады. Күмбезді сағат тілімен бұраңыз және 4-қадамнан қалған бекіту кронштейнінің бұрандалары мен шайбаларын орнатыңыз (18-сурет).



BLADE INSTALLATION

19. Мотор бұрандаларын мотордың астыңғы жағынан алыңыз және қалақша бекіткіші үшін сақтап қойыңыз. Пластикалық мотор блоктарын тастаңыз, бірақ мотор бұрандаларын сақтап қойыңыз (19-сурет).


20. Қалақшалар қалақша бекіткіштеріне Fast Attach^TM жүйесі арқылы бекітіледі. Қалақшаның әрбір бұрап бекіткіш қосқышын қалақшадағы сәйкес келетін тесік бағытында туралаңыз. Қалақшаны бұрап бекіткіш қосқыштарының үстіне қойыңыз. Әрбір бұрап бекіткіш қосқышын қалақшадағы тесікке перпендикуляр етіп бұраңыз. Қалған қалақшалар үшін де қайталаңыз.

    Ескертпе: Жоғарғы қосқыш корпусындағы ойық мотор бұрандасының тесіктеріне оңай қол жеткізуге мүмкіндік береді.
21. Бұрын алынған екі мотор бұрандасын бір қалақша бекіткіші мен қалақша оқшаулағышы арқылы өткізіп, моторға салыңыз. Мотор бұрандаларын мықтап тартыңыз. Қалған қалақша бекіткіштерімен қайталаңыз, әрбір қалақша бекіткішін келесіге өтпес бұрын толық бекітуді ұмытпаңыз (21-сурет).



Жарық жинағын орнату

22. (Қосымша) Желдеткішті жарық жинағынсыз орнату үшін:
    Жарық жинағы мен сымдарды алу үшін қосқыш корпусының қақпағының ішінде орналасқан алтыбұрышты гайканы қақпақтың ортасындағы бұрандалы шыбықтан бұрап алыңыз.

23. Бұрандалар мен шайбаларды жоғарғы қосқыш корпусынан алыңыз. Қосқыш корпусы қақпағындағы тесіктерді жоғарғы қосқыш корпусындағы тесіктермен туралаңыз. Бұрын алынған бұрандалар мен шайбаларды қайта салыңыз. Барлық бұрандаларды бекіту үшін Phillips бұрағышын (жинаққа кірмейді) пайдаланыңыз. Қосқыш корпусы қақпағындағы тесікті пластик қақпақпен жабыңыз (23-сурет).
    29-қадамға өтіңіз.


24. Желдеткішті жарық жинағымен орнату үшін:
    Бұрандалар мен шайбаларды жоғарғы қосқыш корпусынан алыңыз. Содан кейін мотор құрастырмасынан шыққан ашаны жарық жинағынан шыққан ашаға қосып, әр ашадағы түстерді сәйкестендіріңіз. Ашалардың тығыз қосылғанына көз жеткізіңіз.

25. Қосқыш корпусы қақпағындағы тесіктерді жоғарғы қосқыш корпусындағы тесіктермен туралаңыз. Бұрын алынған бұрандалар мен шайбаларды қайта салыңыз. Барлық бұрандаларды бекіту үшін Phillips бұрағышын (жинаққа кірмейді) пайдаланыңыз (25-сурет).


26. Әрбір шамды орнатыңыз (26-сурет).

    Шамды ауыстырған кезде, тимес бұрын шам мен жарық жинағының салқындауын күтіңіз.

27. Алдын ала орнатылған резеңке шайбаны, гайканы, әшекей қақпақты және әшекейді жарық жинағынан алыңыз.

28. Тарту тізбегін шыны глобустағы, резеңке шайбадағы және гайкадағы орталық тесік арқылы өткізіңіз. Шыны глобусты және резеңке шайбаны бұрандалы шыбықтың үстінен көтеріңіз. Шыны глобусты уақытша орнында ұстап тұру үшін гайканы бұрандалы шыбыққа бұраңыз. Тарту тізбектерін әшекей қақпақтағы екі тесік арқылы және әшекейдегі орталық тесік арқылы өткізіп, әшекей қақпақты шыны глобуспен тегістелгенше көтеріңіз. Жарық жинағын орнында ұстап тұру үшін әшекейді бұрандалы шыбыққа бұраңыз.

29. Тарту тізбегінің ұзартқыштарын немесе реттелетін тарту тізбектерін (жинаққа кіреді) желдеткіш пен жарық тарту тізбектеріне бекітуге болады (29-сурет).



ПАЙДАЛАНУ НҰСҚАУЛАРЫ

30. Желдеткішті маусымдық өнімділікке оңтайландыру үшін жарық жинағының бүйірінде орналасқан желдеткішті кері қосу қосқышын пайдаланыңыз (30-сурет).
    Төбелік желдеткішті пайдалану жайлылықты жоғалтпай, жазда термостатыңызды жоғарылатуға және қыста термостатыңызды төмендетуге мүмкіндік береді.

    Кері қосқышты жылжытпас бұрын желдеткіштің тоқтауын күтіңіз. Желдеткіш дұрыс жұмыс істеуі үшін кері қосқыш толығымен солға немесе оңға қойылуы керек. Кері қосқыш ортаңғы күйде орнатылса, желдеткіш жұмыс істемейді.

31. Жылы ауа райында кері қосқышты солға қарай итеріңіз, бұл төмен қарай ауа ағынын тудырып, желдеткіш әсерін жасайды (31-сурет).
    Ескертпе: Төбелік желдеткішті қосу және термостатты бірнеше градусқа жылырақ етіп орнату арқылы энергияны үнемдеуге болады. Үнемдеуді арттыру үшін бөлмеде ешкім болмаған кезде төбелік желдеткішті өшіріңіз.

32. Салқын ауа райында кері қосқышты оңға қарай итеріңіз және желдеткішті төмен күйге қойыңыз, бұл ауаны араластыру арқылы төбе аймағынан тоқтап қалған, ыстық ауаны шығаруға көмектесетін жоғары қарай ауа ағынын тудырады, жылыту жиі жұмыс істемеуі мүмкін және энергияны үнемдеуге әкелуі мүмкін.


АУЫСТЫРАТЫН БӨЛШЕКТЕР ТІЗІМІ

Ауыстыратын бөлшектер үшін 1-877-361-3883 телефоны бойынша тұтынушыларға қызмет көрсету бөліміне қоңырау шалыңыз, жұмыс уақыты: шығыс уақыты бойынша дүйсенбі - бейсенбі күндері сағат 8-ден кешкі 6-ға дейін, шығыс уақыты бойынша жұма күні сағат 8-ден кешкі 5-ке дейін.

АҚАУЛЫҚТАРДЫ ЖОЮ

Жылына кем дегенде екі рет төменгі құрастырманы тексеру үшін шатырды төмен түсіріңіз, содан кейін желдеткіштегі барлық бұрандаларды қатайтыңыз. Мотор корпусын зақымдамас үшін тек жұмсақ щеткамен немесе түксіз шүберекпен тазалаңыз. Қалақшаларды түксіз шүберекпен тазалаңыз. Қосымша қорғау үшін ағаш қалақшаларға кейде жиһаз жылтыратқышының жұқа қабатын жағуға болады.

Кез келген техникалық қызмет көрсету тапсырмаларын бастамас бұрын негізгі қуат көзін өшіріңіз. Төбелік желдеткішті тазалау үшін суды немесе дымқыл шүберекті пайдаланбаңыз.

Проблема: Желдеткіш қозғалмайды

1. Қуатты қосыңыз немесе сақтандырғышты тексеріңіз.
2. Қуатты өшіріңіз. Шатырды босатыңыз және барлық қосылымдарды тексеріңіз.
3. Жарық жинағының фитингі мен желдеткіштен шыққан қосқыштардың дұрыс қосылғанын тексеріңіз.
4. Желдеткіш моторына берілетін қуатты өшіріп, моторды қайта іске қосыңыз.
5. Қалақша салмағы артық. Рұқсат етілмеген қалақшаларды орнатпаңыз.

Проблема: Желдеткіш шулы.

1. Желдеткіш қалақшаларын қалақша бекіткіштеріне және моторға бекітетін барлық бұрандаларды тексеріңіз және қатайтыңыз.
2. Жарылған қалақшаны ауыстырыңыз.

Проблема: Шамадан тыс тербеліс бар

1. Желдеткіш қалақшаларын қалақша бекіткіштеріне және қалақша бекіткіштерін моторға бекітетін барлық бұрандаларды тексеріңіз және қатайтыңыз.
2. Бір қалақшаны қарама-қарсы жақтан шыққан қалақшамен ауыстырыңыз. Немесе теңестіру жинағын пайдаланып желдеткішті теңестіріңіз.
3. Қуатты өшіріңіз. Шатырды босатыңыз және бекіту кронштейнінің электр розеткасының қорабына мықтап бекітілгенін тексеріңіз.
4. Кронштейн розетка қорабына қарсы қозғалыссыз тегіс болуы керек.

Проблема: Желдеткіш дұрыс жұмыс істейді, бірақ шамдар жұмыс істемейді (егер қолданылса).

1. Шамды(ларды) қайта орнатыңыз.
2. Жарық жинағының фитингіндегі еркек және ұрғашы ашалардың дұрыс қосылғанын тексеріңіз.
3. Қуатты өшіріңіз және төбелік розетка қорабындағы барлық қосылымдарды тексеріңіз.
4. Шамның қуаты 190 Вт-тан асатынын тексеріңіз, себебі шектеу қосылған.

ҚАУІПСІЗДІК АҚПАРАТЫ

Бұйымды құрастыруға, пайдалануға немесе орнатуға тырыспастан бұрын осы нұсқаулықты толығымен оқып шығыңыз және түсініңіз.

• Желдеткішті орната бастамас бұрын, сақтандырғыштарды алып тастау немесе ажыратқыштарды өшіру арқылы қуатты өшіріңіз.
• Барлық электр қосылымдары жергілікті кодекстерге, қаулыларға, Ұлттық электр кодексіне және ANSI/NFPA 70-199 сәйкес келетініне көз жеткізіңіз. Егер сіз электр сымдарын орнатумен таныс болмасаңыз, білікті электрик жалдаңыз немесе өзіңіз жасайтын сымдар жөніндегі нұсқаулықпен кеңесіңіз.
• Сіз таңдаған орнату орны пышақтардан еденге дейін кемінде 7 фут (2,14 м) бос орынды, ал пышақтардың ұшынан кез келген кедергіге дейін кемінде 30 дюйм (76 см) қашықтықты қамтамасыз ететініне көз жеткізіңіз.

Қолданыстағы розетка қорабын пайдаланған кезде, розетка қорабы ғимарат құрылымына мықтап бекітілгеніне және желдеткіштің толық салмағын көтере алатынына көз жеткізіңіз. Бұлай жасамау ауыр жарақатқа немесе өлімге әкелуі мүмкін. Розетка қорабының тұрақтылығы орнату аяқталғаннан кейін желдеткіште діріл мен шуды азайтуда маңызды рөл атқарады.

Өрт немесе электр тогының соғу қаупін азайту үшін желдеткішті қатты күйдегі жылдамдықты басқару құрылғысымен пайдаланбаңыз немесе желдеткіш жылдамдығын толық ауқымды диммер қосқышымен басқармаңыз.

Өрт, электр тогының соғуы немесе адам жарақаты алу қаупін азайту үшін пышақтарды орнату, пышақтарды теңестіру немесе желдеткішті тазалау кезінде пышақ тұтқаларын бүкпеңіз. Айналмалы желдеткіш пышақтарының арасына заттарды салмаңыз.

Өрт, электр тогының соғуы немесе адам жарақаты алу қаупін азайту үшін желдеткішті «ЖЕЛДЕТКІШТІ ҚОЛДАУҒА ЖАРАМДЫ» деп белгіленген розетка қорабына орнатыңыз және розетка қорабымен бірге берілген бекіту бұрандаларын пайдаланыңыз. Жарықтандыру құрылғыларын қолдау үшін әдетте пайдаланылатын розетка қораптарының көпшілігі желдеткішті қолдау үшін жарамсыз және оларды ауыстыру қажет болуы мүмкін. Күмән туындаса, білікті электрикпен кеңесіңіз. Розетка қорабын тікелей ғимарат құрылымына бекітіңіз. Розетка қорабы және оның тірегі желдеткіштің қозғалатын салмағын, кемінде 35 фунтты (15,88 кг) көтере алуы керек.

Розетка қорабының дұрыс жерге қосылғанына немесе жерге қосу (жасыл немесе жалаңаш) сымының бар екеніне көз жеткізіңіз.

Жаңа желдеткішті орнатпас бұрын барлық нұсқауларды және қауіпсіздік туралы ақпаратты оқып шығыңыз. Ілеспе құрастыру диаграммаларын қарап шығыңыз.

Сұрақтар, мәселелер, жетіспейтін бөліктер? Бөлшек саудагеріне қайтармас бұрын, біздің тұтынушыларға қызмет көрсету бөліміне 1-877-361-3883 телефоны бойынша дүйсенбі - бейсенбі, таңғы 8-ден кешкі 6-ға дейін және жұма күні таңғы 8-ден кешкі 5-ке дейін хабарласыңыз, EST.
