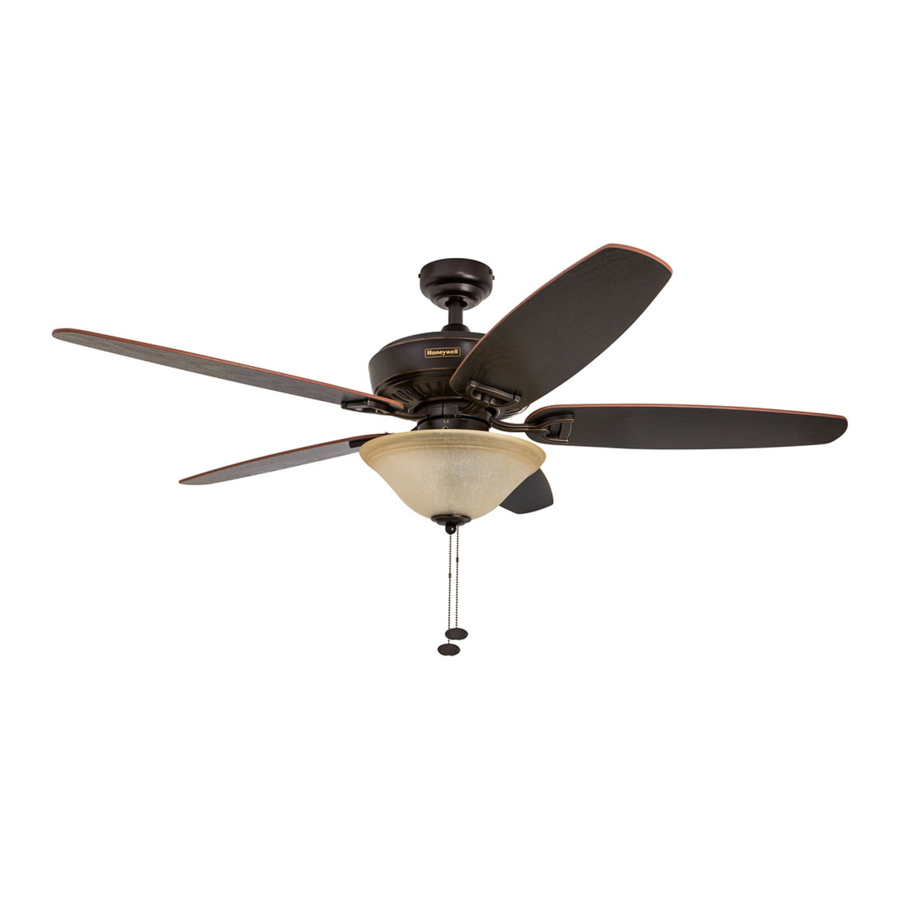

Ръководство за Honeywell BELMAR 50193 / 50194

ПОДГОТОВКА

Преди да започнете сглобяването на този продукт, уверете се, че всички части са налични. Сравнете всички части със списъка на съдържанието на опаковката и списъка на хардуерното съдържание. Ако някоя част липсва или е повредена, не се опитвайте да сглобявате продукта.
След като отворите горната част на картонената кутия, извадете пакета с монтажния хардуер от вложките от пяна, след това извадете двигателя от опаковката и го поставете върху мека повърхност, като килим, за да избегнете повреда на покритието.
Приблизително време за сглобяване: Под 60 минути
Необходими инструменти за сглобяване (не са включени): електрическа лента, отвертка Phillips, клещи, предпазни очила, стълба и стрипери за проводници
Полезни инструменти (не са включени): AC тестер, рулетка, наръчник за окабеляване и резачки за проводници

ГРИЖИ И ПОДДРЪЖКА

Поне два пъти всяка година сваляйте сенника, за да проверите монтажа на удължителя, и след това затегнете всички винтове на вентилатора. Почиствайте корпуса на двигателя само с мека четка или кърпа без власинки, за да избегнете надраскване на покритието. Почиствайте перките с кърпа без власинки. Можете от време на време да нанасяте лек слой политура за мебели върху дървените перки за допълнителна защита.

Изключете главното захранване, преди да започнете каквито и да било задачи по поддръжката. Не използвайте вода или влажна кърпа за почистване на вентилатора на тавана.

ТЕГЛО НА ВЕНТИЛАТОРА
Нетното тегло на този вентилатор е: 17,6 lbs. (7,98 kg).

СЪДЪРЖАНИЕ НА ОПАКОВКАТА

Разопаковайте вашия вентилатор и проверете съдържанието. Трябва да имате следните елементи:

1. Перка (5)
2. Сенник
3. Монтажна скоба
4. Покритие на сенника
5. Покритие на вилката
6. Удължител
7. Рамо на перката (5)
8. Корпус на двигателя
9. Комплект осветителни тела
10. Крайна капачка
11. Украшение
12. Крушка (3)
13. Стъклена сянка
14. Торбички с насипни части, съдържащи (не са показани):
    Монтажен хардуер, хардуер за закрепване на перките, електрически хардуер, верижки за издърпване, конектори за проводници и др.

ОПЦИИ ЗА МОНТАЖ

Изключете прекъсвачите и стенния ключ към захранващите проводници на вентилатора. Неизключването на захранването преди монтажа може да доведе до сериозни наранявания или смърт.

1. Вашият вентилатор има 3 опции за монтаж:
   • Стандартен

   • Под ъгъл

   • Плътно монтиране


   Забележка: Вентилаторите на фигури от 1 до 3 не са действителният вентилатор във вашата опаковка, а са представяне на 3-те различни опции за монтаж.

   Ако използвате монтаж под ъгъл, проверете дали ъгълът на тавана не е по-голям от 16°.
   Полезен съвет: Стандартният монтаж е най-подходящ за тавани 8 фута. или по-високи. За по-високи тавани може да искате да използвате по-дълъг удължител (продава се отделно). Монтажът под ъгъл е най-подходящ за тавани под ъгъл или сводести тавани. Понякога е необходим по-дълъг удължител, за да се осигури правилен просвет на перките. Монтажът в стил плътно монтиране е по-подходящ за тавани по-ниски от 8 фута. (2,44 m) високи.

2. Уверете се, че перките на вентилатора са на 30 инча (76 cm) от всякакви препятствия.
3. Проверете дължината на удължителя, за да се уверите, че перките ще бъдат най-малко 7 фута (2,14 m) над вашия под.

МОНТАЖ НА МОНТАЖНАТА СКОБА

4. Разхлабете всички винтове на монтажната скоба. Отстранете двата винта на монтажната скоба и шайбите от кръглите отвори на сенника. Оставете настрана за по-късна употреба. Откачете монтажната скоба от сенника (фиг. 4).


5. Закрепете монтажната скоба към изходната кутия с помощта на винтове, пружинни шайби и плоски шайби, предоставени с изходната кутия (не са включени).

   Забележка: Много е важно да използвате подходящ хардуер при инсталирането на монтажната скоба, тъй като тя поддържа вентилатора.

   Ако използвате монтаж под ъгъл, уверете се, че отвореният край на монтажната скоба е монтиран с лице към върха на тавана.

ИНСТРУКЦИИ ЗА СТАНДАРТЕН ИЛИ ЪГЛОВ МОНТАЖ

6. Разхлабете частично фиксиращите винтове на корпуса на двигателя в вилката в горната част на корпуса на двигателя.

7. Отстранете щифта на удължителя и щипката на удължителя от удължителя (фиг. 7).


8. Прокарайте проводниците от монтажа на двигателя през покритието на вилката, сенника и през горната част на удължителя.

9. Плъзнете удължителя във вилката на корпуса на двигателя, подравнете отворите и монтирайте отново щифта на удължителя и щипката на удължителя. След това затегнете отново фиксиращите винтове.

10. В зависимост от дължината на удължителя, който използвате, може да се наложи да отрежете обратните проводници, за да опростите окабеляването. Ако решите да отрежете обратните проводници, се препоръчва да го направите по следния начин: Вземете обратните проводници и се уверете, че сте ги издърпали докрай през горната част на удължителя и измерете 8 инча обратен проводник, след което отрежете излишния проводник с резачки за проводници (не са включени).

11. Ако сте отрязали обратния проводник в стъпка 10, отстранете 1/2 инча изолация от края на всеки проводник. Завъртете оголените краища на всяка нишка проводник в изолацията с клещи (не са включени).

    Забележка: Ако не сте отрязали обратните проводници в стъпка 10, стъпка 11 не е необходима и можете да преминете към стъпка 12.
12. Монтирайте сферичния край на удължителя в отвора на монтажната скоба. Подравнете слота в сферата с езичето в монтажната скоба. Прътът не трябва да се върти, ако е монтиран правилно.


ИНСТРУКЦИИ ЗА ПЛЪТНО МОНТИРАНЕ

13. Отстранете покритието на сенника от долната част на сенника.

    Полезен съвет: Удължителят, висящата сфера и покритието на сенника не се използват в този тип инсталация.
14. Подравнете сенника с отворите за винтове за плътно монтиране в горната част на монтажа на двигателя. Закрепете сенника към горната част на корпуса на двигателя, като монтирате три винта за плътно монтиране и пружинни шайби в горната част на корпуса на двигателя (фиг. 14).


15. Повдигнете вентилатора и поставете сенника на куката на монтажната скоба за окабеляване.


ОКАБЕЛЯВАНЕ

Уверете се, че изходната кутия е правилно заземена или че има заземяващ (зелен или гол) проводник.

Ако проводниците на къщата са с различни цветове от посочените в следващата стъпка, спрете незабавно. Препоръчва се професионален електротехник да определи окабеляването. Неправилното свързване на проводниците може да повреди приемника и да причини пожар или нараняване.

16. Свържете захранващите и вентилаторните проводници според диаграмата (фиг. 16) и тези стъпки:

    • Свържете зелените проводници от вентилатора и монтажната скоба към голия/зелен (заземяващ) захранващ проводник.
    • Свържете черния и синия проводник от вентилатора към черния (захранващ) захранващ проводник.
    • Свържете белия проводник от вентилатора към белия (неутрален) захранващ проводник. Закрепете всички кабелни връзки заедно с кабелни конектори и натиснете всички свързани проводници обратно в изходната кутия.
17. (По избор) Ако е наличен втори захранващ проводник от изходната кутия, свържете го към синия (захранващ за осветление) проводник от вентилатора за отделно управление на осветлението и вентилатора.


Черният проводник на вентилатора е захранване за вентилатора. Синият проводник на вентилатора е захранване за осветлението. Белият проводник от вентилатора е общ/неутрален. Зелените проводници от вентилатора и монтажната скоба са заземяващи проводници.

МОНТАЖ НА СЕННИКА

18. Повдигнете сенника нагоре, така че частично монтираните винтове на монтажната скоба да бъдат разположени в L-образните отвори от всяка страна на сенника. Завъртете сенника по посока на часовниковата стрелка и монтирайте останалите винтове и шайби на монтажната скоба от стъпка 4 (фиг. 18).



МОНТАЖ НА ЛОПАТКИТЕ

19. Отстранете винтовете на мотора от долната страна на мотора и ги запазете за закрепване на рамото на лопатката. Изхвърлете пластмасовите блокове на мотора, но запазете винтовете на мотора (Фиг. 19).


20. Лопатките се закрепват към рамената на лопатките с помощта на Fast Attach^TM системата. Подравнете всеки конектор с усукващо заключване в посока на съответния отвор в лопатката. Поставете лопатката върху конекторите с усукващо заключване. Завъртете всеки конектор с усукващо заключване така, че да е перпендикулярен на отвора в лопатката. Повторете за останалите лопатки.

    Забележка: Изрез в горния корпус на превключвателя осигурява лесен достъп до отворите за винтове на мотора.
21. Поставете два предварително отстранени винта на мотора през едно рамо на лопатката и изолатор на лопатката и в мотора. Затегнете здраво винтовете на мотора. Повторете с останалите рамена на лопатките, като се уверите, че сте закрепили напълно всяко рамо на лопатката, преди да продължите към следващото (Фиг. 21).



МОНТАЖ НА КОМПЛЕКТА ЗА ОСВЕТЛЕНИЕ

22. (По избор) За да монтирате вентилатора без комплект за осветление:
    Развийте шестостенната гайка, разположена вътре в капачката на корпуса на превключвателя, от резбования прът в центъра на капачката, за да отстраните комплекта за осветление и окабеляването.

23. Отстранете винтовете и шайбите от горния корпус на превключвателя. Подравнете отворите в капачката на корпуса на превключвателя с отворите в горния корпус на превключвателя. Поставете отново винтовете и шайбите, които бяха отстранени по-рано. Използвайте отвертка Phillips (не е включена в комплекта), за да закрепите всички винтове. Запушете отвора в капачката на корпуса на превключвателя с пластмасовата капачка (Фиг. 23).
    Продължете към стъпка 29.


24. За да монтирате вентилатора с комплект за осветление:
    Отстранете винтовете и шайбите от горния корпус на превключвателя. След това свържете щепсела от моторния възел към щепсела от комплекта за осветление, като съобразите цветовете на всеки щепсел. Уверете се, че щепселите са свързани плътно.

25. Подравнете отворите в капачката на корпуса на превключвателя с отворите в горния корпус на превключвателя. Поставете отново винтовете и шайбите, които бяха отстранени по-рано. Използвайте отвертка Phillips (не е включена в комплекта), за да закрепите всички винтове (Фиг. 25).


26. Монтирайте всяка крушка (Фиг. 26).

    Когато сменяте крушката, оставете крушката и комплекта за осветление да се охладят, преди да ги докоснете.

27. Отстранете предварително монтираната гумена шайба, гайка, крайна капачка и финиш от комплекта за осветление.

28. Прекарайте верижката за издърпване през централния отвор в стъкленото кълбо, гумената шайба и гайката. Повдигнете стъкленото кълбо и гумената шайба над резбования прът. Завийте гайката върху резбования прът, за да задържите временно стъкленото кълбо на място. Прекарайте верижките за издърпване през двата отвора в крайната капачка и централния отвор в финиша и повдигнете крайната капачка, докато се изравни със стъкленото кълбо. Завийте финиша върху резбования прът, за да задържите комплекта за осветление на място.

29. Удължителите на верижката за издърпване или потребителските удължители на верижката (включени) могат да бъдат прикрепени към верижките за издърпване на вентилатора и осветлението (Фиг. 29).



ИНСТРУКЦИИ ЗА ЕКСПЛОАТАЦИЯ

30. Използвайте превключвателя за обръщане на вентилатора, разположен отстрани на комплекта за осветление, за да оптимизирате работата на вентилатора си за сезонна ефективност (Фиг. 30).
    Използването на вентилатор на тавана ще ви позволи да повишите термостата си през лятото и да понижите термостата си през зимата, без да жертвате комфорта.

    Изчакайте вентилаторът да спре, преди да преместите превключвателя за обръщане. Превключвателят за обръщане трябва да бъде настроен или напълно наляво, или надясно, за да може вентилаторът да функционира правилно. Ако превключвателят за обръщане е настроен в средно положение, вентилаторът няма да работи.

31. В по-топло време натиснете превключвателя за обръщане наляво, което ще доведе до насочен надолу въздушен поток, създаващ ефект на охлаждане от вятъра (Фиг. 31).
    Забележка: Възможни са икономии на енергия, като включите вентилатора на тавана и настроите термостата с няколко градуса по-топъл. За да увеличите максимално икономиите, изключете вентилатора на тавана, когато няма никой в стаята.

32. В по-студено време натиснете превключвателя за обръщане надясно и вентилатора на ниска степен, което ще доведе до възходящ въздушен поток, който може да помогне за преместване на застоялия, горещ въздух от зоната на тавана. Чрез смесване на въздуха, отоплението може да не се налага да работи толкова често и може да доведе до икономии на енергия.


СПИСЪК НА РЕЗЕРВНИ ЧАСТИ

За резервни части се обадете на отдела за обслужване на клиенти на телефон 1-877-361-3883, от 8:00 ч. до 18:00 ч. EST, от понеделник до четвъртък, от 8:00 ч. до 17:00 ч. EST, в петък.

ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

Поне два пъти всяка година спускайте козирката, за да проверите монтажа на долната тръба, и след това затегнете всички винтове на вентилатора. Почиствайте корпуса на мотора само с мека четка или кърпа без власинки, за да избегнете надраскване на покритието. Почиствайте лопатките с кърпа без власинки. Може от време на време да нанасяте лек слой политура за мебели върху дървените лопатки за допълнителна защита.

Изключете основното захранване, преди да започнете каквито и да било задачи по поддръжката. Не използвайте вода или влажна кърпа за почистване на вентилатора на тавана.

Проблем: Вентилаторът не се движи

1. Включете захранването или проверете предпазителя.
2. Изключете захранването. Разхлабете козирката и проверете всички връзки.
3. Проверете дали конекторите от фитинга на комплекта за осветление и вентилатора са свързани правилно.
4. Деактивирайте захранването към мотора на вентилатора и рестартирайте мотора.
5. Лопатката е с наднормено тегло. Не монтирайте неодобрени лопатки.

Проблем: Вентилаторът е шумен.

1. Проверете и затегнете всички винтове, които държат лопатките на вентилатора към рамената на лопатките и мотора.
2. Сменете напуканата лопатка.

Проблем: Има прекомерно клатене

1. Проверете и затегнете всички винтове, които държат лопатките на вентилатора към рамената на лопатките и рамената на лопатките към мотора.
2. Сменете една лопатка с лопатка от противоположната страна. Или балансирайте вентилатора с помощта на комплект за балансиране.
3. Изключете захранването. Разхлабете козирката и проверете дали монтажната скоба е закрепена здраво към електрическата кутия.
4. Скобата трябва да е равна без движение спрямо изходната кутия.

Проблем: Вентилаторът работи правилно, но светлините не работят (ако е приложимо).

1. Поставете отново крушката(ите).
2. Уверете се, че мъжките и женските щепсели във фитинга на комплекта за осветление са свързани правилно.
3. Изключете захранването и проверете всички връзки в кутията на таванния изход.
4. Проверете дали светлината е повече от 190 W, тъй като е включен ограничител.

ИНФОРМАЦИЯ ЗА БЕЗОПАСНОСТ

Моля, прочетете и разберете цялото това ръководство, преди да се опитате да сглобите, задействате или инсталирате продукта.

• Преди да започнете да инсталирате вентилатора, изключете захранването, като премахнете предпазителите или изключите прекъсвачите.
• Уверете се, че всички електрически връзки отговарят на местните кодекси, наредби, Националния електрически кодекс и ANSI/NFPA 70-199. Наемете квалифициран електротехник или се консултирайте с наръчник за самостоятелно окабеляване, ако не сте запознати с инсталирането на електрическо окабеляване.
• Уверете се, че мястото за инсталиране, което сте избрали, позволява минимално разстояние от 7 фута (2,14 м) от перките до пода и поне 30 инча (76 см) от края на перките до всякакви препятствия.

Когато използвате съществуваща кутия за контакт, уверете се, че кутията за контакт е здраво закрепена към конструкцията на сградата и може да понесе пълното тегло на вентилатора. Неспазването на това може да доведе до сериозни наранявания или смърт. Стабилността на кутията за контакт е от съществено значение за минимизиране на клатушкането и шума във вентилатора след завършване на инсталацията.

За да намалите риска от пожар или токов удар, не използвайте вентилатора с каквото и да е полупроводниково устройство за контрол на скоростта или контролирайте скоростта на вентилатора с димер превключвател с пълен обхват.

За да намалите риска от пожар, токов удар или лични наранявания, не огъвайте рамената на перките, когато ги инсталирате, балансирате перките или почиствате вентилатора. Не поставяйте предмети между въртящите се перки на вентилатора.

За да намалите риска от пожар, токов удар или лични наранявания, монтирайте вентилатора към кутия за контакт, маркирана с "ACCEPTABLE FOR FAN SUPPORT" и използвайте монтажните винтове, предоставени с кутията за контакт. Повечето кутии за контакт, които обикновено се използват за поддържане на осветителни тела, не са подходящи за поддържане на вентилатор и може да се наложи да бъдат заменени. Консултирайте се с квалифициран електротехник, ако имате съмнения. Закрепете кутията за контакт директно към конструкцията на сградата. Кутията за контакт и нейната опора трябва да могат да поддържат движещото се тегло на вентилатора, най-малко 35 lbs. (15,88 кг).

Уверете се, че кутията за контакт е правилно заземена или че има заземителен (зелен или гол) проводник.

Прочетете всички инструкции и информация за безопасност, преди да инсталирате новия си вентилатор. Прегледайте придружаващите диаграми за сглобяване.

Въпроси, проблеми, липсващи части? Преди да се върнете при вашия търговец, обадете се на нашия отдел за обслужване на клиенти на 1-877-361-3883, понеделник - четвъртък, 8 сутринта - 6 следобед, EST и петък, 8 сутринта - 5 следобед, EST.
