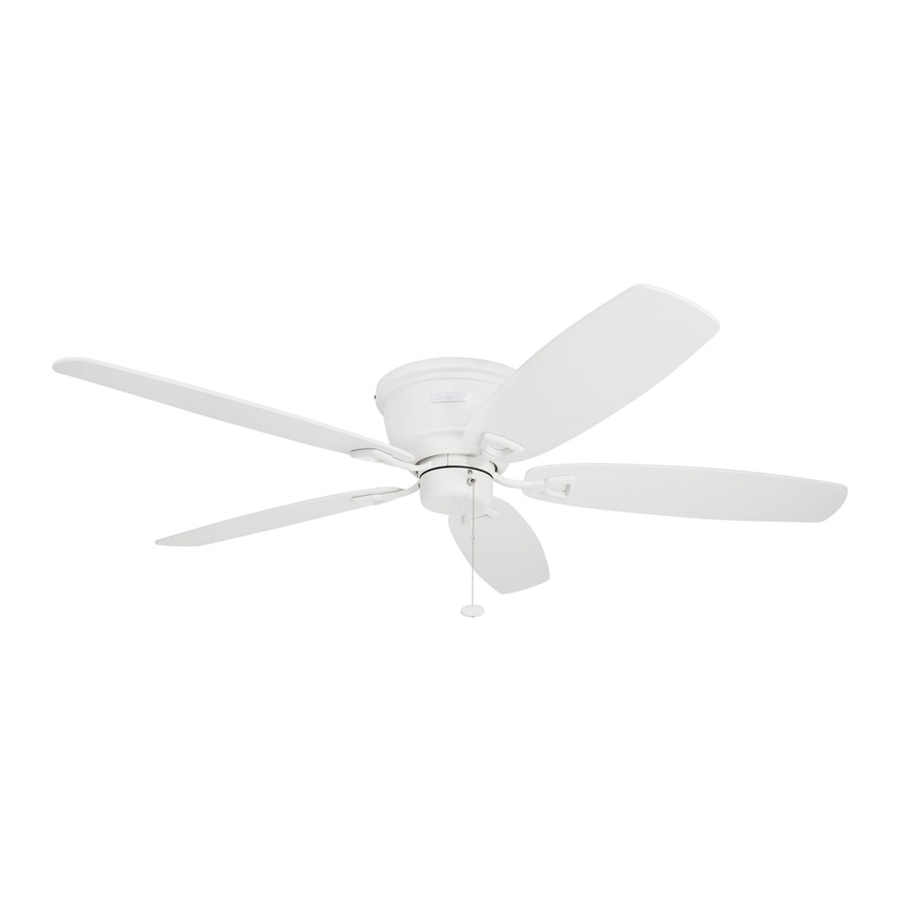

Manual do Honeywell GLEN ALDEN 50180

PREPARAÇÃO

Antes de começar a montagem deste produto, certifique-se de que todas as peças estão presentes. Compare todas as peças com a lista de conteúdo da embalagem e a lista de conteúdo de hardware. Se alguma peça estiver faltando ou danificada, não tente montar o produto.
Depois de abrir a parte superior da caixa, remova a embalagem de hardware de montagem das inserções de espuma e, em seguida, remova o motor da embalagem e coloque-o em uma superfície macia, como um carpete, para evitar danos ao acabamento.
Tempo estimado de montagem: Menos de 60 minutos

Ferramentas necessárias para a montagem (não incluídas): fita isolante, chave de fenda Phillips, alicate, óculos de proteção, escada e decapadores de fio

Ferramentas úteis (não incluídas): testador de corrente alternada, trena, manual de fiação e cortadores de fio

CUIDADOS E MANUTENÇÃO

Pelo menos duas vezes por ano, abaixe a cobertura para verificar o conjunto da haste inferior e, em seguida, aperte todos os parafusos do ventilador. Limpe a carcaça do motor apenas com uma escova macia ou um pano sem fiapos para evitar riscar o acabamento. Limpe as pás com um pano sem fiapos. Ocasionalmente, você pode aplicar uma leve camada de lustra-móveis nas pás de madeira para maior proteção.

Desligue a fonte de alimentação principal antes de iniciar qualquer tarefa de manutenção. Não use água ou um pano úmido para limpar o ventilador de teto.

PESO DO PRODUTO

O peso líquido deste ventilador é: 12,54 lbs. (5,69 kg).

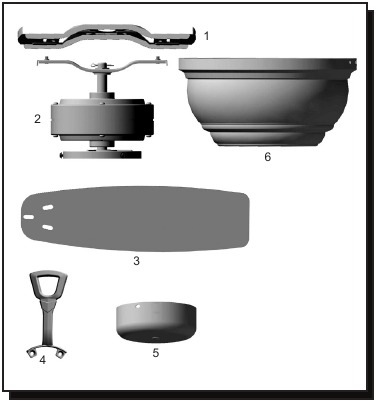

CONTEÚDO DA EMBALAGEM

Desembale o ventilador e verifique o conteúdo. Você deve ter os seguintes itens:

1. Suporte de montagem superior
2. Motor com suporte de montagem inferior
3. Pá (5)
4. Braço da pá (5)
5. Tampa da caixa do interruptor
6. Carcaça do motor
7. Sacos de peças soltas contendo (não mostrado):
   Hardware de montagem, hardware elétrico, correntes de tração, conectores de fio, etc.

INSTALAÇÃO DO SUPORTE DE MONTAGEM

1. Desligue os disjuntores e o interruptor de parede do fio de alimentação do ventilador (Fig. 1).


Não desconectar a fonte de alimentação antes da instalação pode resultar em ferimentos graves ou morte.

2. Certifique-se de que as pás fiquem a pelo menos 30 pol. (76 cm) de qualquer obstrução e pelo menos 7 pés (2,13 m) acima do piso (Fig. 2).

3. Fixe o suporte de montagem superior à caixa de saída usando os parafusos fornecidos com a caixa de saída (não incluídos) e as duas arruelas planas da bolsa de hardware (Fig. 3).
   Observação: É muito importante que você use o hardware adequado ao instalar o suporte de montagem, pois ele suportará o ventilador.



PENDURANDO SUA UNIDADE

4. Remova os quatro parafusos do suporte da parte inferior do suporte de montagem inferior e guarde-os para uso posterior (Fig. 4).


5. Coloque a aba no suporte de montagem inferior na fenda no suporte de montagem superior. Em seguida, deslize a segunda aba do suporte de montagem inferior na segunda fenda no suporte de montagem superior até que todos os quatro orifícios dos parafusos estejam alinhados (Fig. 5).

6. Reinstale os parafusos do suporte removidos anteriormente sob o suporte de montagem inferior e no suporte de montagem superior. Aperte os parafusos com segurança (Fig. 6).



FIAÇÃO

Certifique-se de que a caixa de saída esteja devidamente aterrada ou que um fio terra (verde ou desencapado) esteja presente.

Se os fios da casa tiverem cores diferentes das mencionadas na etapa a seguir, pare imediatamente. Recomenda-se um eletricista profissional para determinar a fiação. A conexão incorreta dos fios pode danificar o receptor e causar incêndio ou ferimentos.

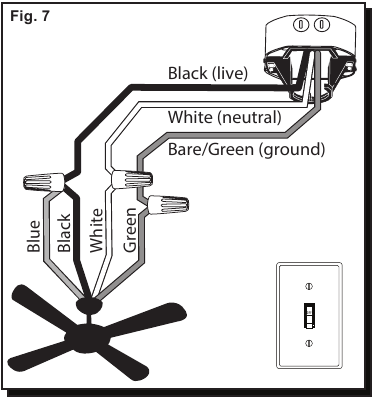

7. Conecte os fios de alimentação e do ventilador de acordo com o diagrama (Fig. 7) e estas etapas:

   • Conecte os fios verdes do suporte de montagem ao fio de alimentação desencapado/verde (terra).
   • Conecte o fio preto e azul do ventilador ao fio de alimentação preto (energizado).
   • Conecte o fio branco do ventilador ao fio de alimentação branco (neutro).
     Fixe todas as conexões de fiação com conectores de fio e empurre todos os fios conectados de volta para a caixa de saída.

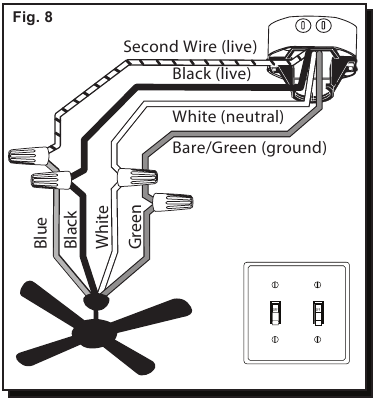

8. (Opcional) Se um segundo fio de alimentação energizado estiver disponível na caixa de saída, conecte-o ao fio azul (alimentação da luz) do ventilador para controle separado da luz e do ventilador (Fig. 8).


O fio preto do ventilador é a energia para o ventilador. O fio azul do ventilador é a energia para a luz. O fio branco do ventilador é comum/neutro. Os fios verdes do ventilador e do suporte de montagem são fios terra.

INSTALAÇÃO DA CARCAÇA DO MOTOR

9. Remova os dez parafusos do motor da parte inferior do motor. Separe-os para a montagem do braço da pá (Fig. 9).


10. Levante temporariamente a carcaça do motor até o suporte de montagem para determinar quais dois parafusos da carcaça do motor nas laterais do suporte de montagem se alinham com os orifícios chanfrados na borda superior da carcaça do motor. Afrouxe parcialmente os dois parafusos de montagem da carcaça do motor que se alinham com os orifícios chanfrados. Remova os outros dois parafusos de montagem da carcaça do motor dos lados opostos do suporte de montagem (Fig. 10).


11. Deslize a carcaça do motor sobre o motor, alinhando os orifícios chanfrados na carcaça do motor com os dois parafusos de montagem da carcaça do motor afrouxados no suporte de montagem. Gire a carcaça do motor para travar. Em seguida, reinstale os dois parafusos de montagem da carcaça do motor removidos anteriormente e aperte todos os parafusos com segurança (Fig. 11).



INSTALAÇÃO DA PÁ

12. As pás se prendem aos braços da pá usando o sistema Fast Attach.
    Alinhe cada conector de trava giratória na direção de seu orifício correspondente na pá. Coloque a pá sobre os conectores de trava giratória. Gire cada conector de trava giratória de forma que fique perpendicular ao orifício na pá. Repita para as pás restantes (Fig. 12)
    Observação: Um recorte na carcaça superior do interruptor permite fácil acesso aos orifícios dos parafusos do motor.

13. Insira os dois parafusos do motor removidos anteriormente através de um braço da pá e isolador da pá e, em seguida, no motor. Aperte os parafusos do motor com segurança. Repita com os braços da pá restantes, certificando-se de fixar completamente cada braço da pá antes de prosseguir (Fig. 13).



INSTALAÇÃO FINAL

14. Remova os três parafusos e arruelas da caixa do interruptor superior. Conecte o plugue do motor ao plugue da tampa da caixa do interruptor. Alinhe os orifícios na tampa da caixa do interruptor com os orifícios na caixa do interruptor superior. Reinstale os parafusos e arruelas que foram removidos anteriormente. Use uma chave de fenda Phillips (não incluída) para fixar todos os parafusos (Fig. 14).


15. A extensão da corrente de tração ou extensão personalizada da corrente de tração (vendida separadamente) pode ser fixada nas correntes de tração do ventilador (Fig. 15).



INSTRUÇÕES DE OPERAÇÃO

16. Use o interruptor de reversão do ventilador, localizado na lateral do kit de luz, para otimizar seu ventilador para o desempenho sazonal (Fig. 16).
    Usar um ventilador de teto permitirá que você aumente o termostato no verão e diminua o termostato no inverno sem sacrificar o conforto.


Espere o ventilador parar antes de mover o interruptor de reversão. O interruptor de reversão deve ser definido completamente para a esquerda ou para a direita para que o ventilador funcione corretamente. Se o interruptor de reversão estiver definido na posição do meio, o ventilador não funcionará.

17. Em climas mais quentes, empurre o interruptor de reversão para a esquerda, o que resultará em um fluxo de ar descendente criando um efeito de resfriamento eólico (Fig. 17).
    Observação: É possível economizar energia ligando o ventilador de teto e ajustando o termostato alguns graus mais quente. Para maximizar a economia, desligue o ventilador de teto quando não houver ninguém na sala.

18. Em climas mais frios, empurre o interruptor de reversão para a direita e o ventilador para baixo, o que resultará em um fluxo de ar ascendente que pode ajudar a remover o ar quente da área do teto. Ao misturar o ar, o aquecimento pode não precisar funcionar com tanta frequência e pode gerar economia de energia (Fig. 18).

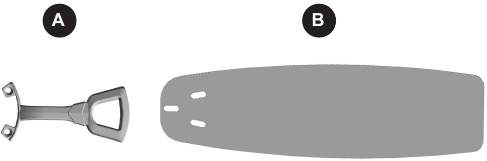

LISTA DE PEÇAS DE REPOSIÇÃO

Para peças de reposição, ligue para o departamento de atendimento ao cliente no telefone 1-877-361-3883, das 8h às 18h, EST, de segunda a quinta-feira, das 8h às 17h, EST, sexta-feira.

RESOLUÇÃO DE PROBLEMAS

Pelo menos duas vezes por ano, abaixe o toldo para verificar o conjunto da haste inferior e, em seguida, aperte todos os parafusos do ventilador. Limpe a carcaça do motor apenas com uma escova macia ou um pano sem fiapos para evitar arranhar o acabamento. Limpe as pás com um pano sem fiapos. Você pode ocasionalmente aplicar uma leve camada de lustra-móveis nas pás de madeira para maior proteção.

Desligue a alimentação principal antes de iniciar qualquer tarefa de manutenção. Não use água ou um pano úmido para limpar o ventilador de teto.

A unidade não se move

1. Ligue a energia ou verifique o fusível.
2. Desligue a energia. Solte o toldo e verifique todas as conexões.
3. Verifique se os conectores do encaixe do kit de luz e do ventilador estão conectados corretamente.
4. Desative a fonte de alimentação do motor do ventilador e reinicie o motor.
5. A pá está acima do peso. Não instale as pás não aprovadas.

A unidade é barulhenta

1. Verifique e aperte todos os parafusos que prendem as pás do ventilador aos braços das pás e ao motor.
2. Substitua a pá rachada.

Há oscilação excessiva

1. Verifique e aperte todos os parafusos que prendem as pás do ventilador aos braços das pás e os braços das pás ao motor.
2. Troque uma pá por uma pá do lado oposto. Ou equilibre o ventilador usando um kit de balanceamento.
3. Desligue a energia. Solte o toldo e verifique se o suporte de montagem está preso à caixa de tomada elétrica.
4. O suporte deve estar nivelado, sem movimento contra a caixa de tomada.

INFORMAÇÕES DE SEGURANÇA

Leia e compreenda todo este manual antes de tentar montar, operar ou instalar o produto.

• Antes de começar a instalar o ventilador, desconecte a energia removendo os fusíveis ou desligando os disjuntores.
• Certifique-se de que todas as conexões elétricas estejam em conformidade com os códigos locais, regulamentos, o Código Elétrico Nacional e ANSI/NFPA 70-199. Contrate um eletricista qualificado ou consulte um manual de fiação faça você mesmo se não estiver familiarizado com a instalação de fiação elétrica.
• Certifique-se de que o local de instalação que você escolher permita uma folga mínima de 2,14 m (7 pés) das pás ao chão e pelo menos 76 cm (30 pol.) da extremidade das pás a qualquer obstrução.

Ao usar uma caixa de tomada existente, certifique-se de que a caixa de tomada esteja firmemente presa à estrutura do edifício e possa suportar todo o peso do ventilador. Não fazer isso pode resultar em ferimentos graves ou morte. A estabilidade da caixa de tomada é essencial para minimizar a oscilação e o ruído do ventilador após a conclusão da instalação.

Para reduzir o risco de incêndio ou choque elétrico, não use o ventilador com nenhum dispositivo de controle de velocidade de estado sólido ou controle a velocidade do ventilador com um interruptor dimmer de faixa completa.

Para reduzir o risco de incêndio, choque elétrico ou ferimentos pessoais, não dobre os braços das pás ao instalá-los, equilibrar as pás ou limpar o ventilador. Não insira objetos entre as pás giratórias do ventilador.

Para reduzir o risco de incêndio, choque elétrico ou ferimentos pessoais, monte o ventilador em uma caixa de tomada marcada como "ACEITÁVEL PARA SUPORTE DO VENTILADOR" e use os parafusos de montagem fornecidos com a caixa de tomada. A maioria das caixas de tomada comumente usadas para suportar luminárias não são aceitáveis para suporte de ventilador e podem precisar ser substituídas. Consulte um eletricista qualificado em caso de dúvida. Prenda a caixa de tomada diretamente à estrutura do edifício. A caixa de tomada e seu suporte devem ser capazes de suportar o peso móvel do ventilador de pelo menos 15,88 kg (35 lbs).

Certifique-se de que a caixa de tomada esteja devidamente aterrada ou que haja um fio terra (verde ou desencapado).

Leia todas as instruções e informações de segurança antes de instalar seu novo ventilador. Revise os diagramas de montagem que acompanham.

GARANTIA VITALÍCIA LIMITADA

Para obter atendimento de garantia, anote o número do seu modelo e ligue para o Atendimento ao Cliente no telefone 1-877-361-3883, de segunda a quinta-feira, das 8h às 18h, horário do leste dos EUA, e sexta-feira, das 8h às 17h, horário do leste dos EUA. Tenha uma cópia do recibo como comprovante de compra.

Dúvidas, problemas, peças faltando? Antes de retornar ao seu revendedor, ligue para nosso departamento de atendimento ao cliente no telefone 1-877-361-3883, de segunda a quinta-feira, das 8h às 18h, horário do leste dos EUA, e sexta-feira, das 8h às 17h, horário do leste dos EUA.

Hong Kong China Electric Appliance Manufacture Co., Ltd.
3059 Forest Hill Irene Rd, Suite 103
Germantown, TN 38138
1-877-361-3883
