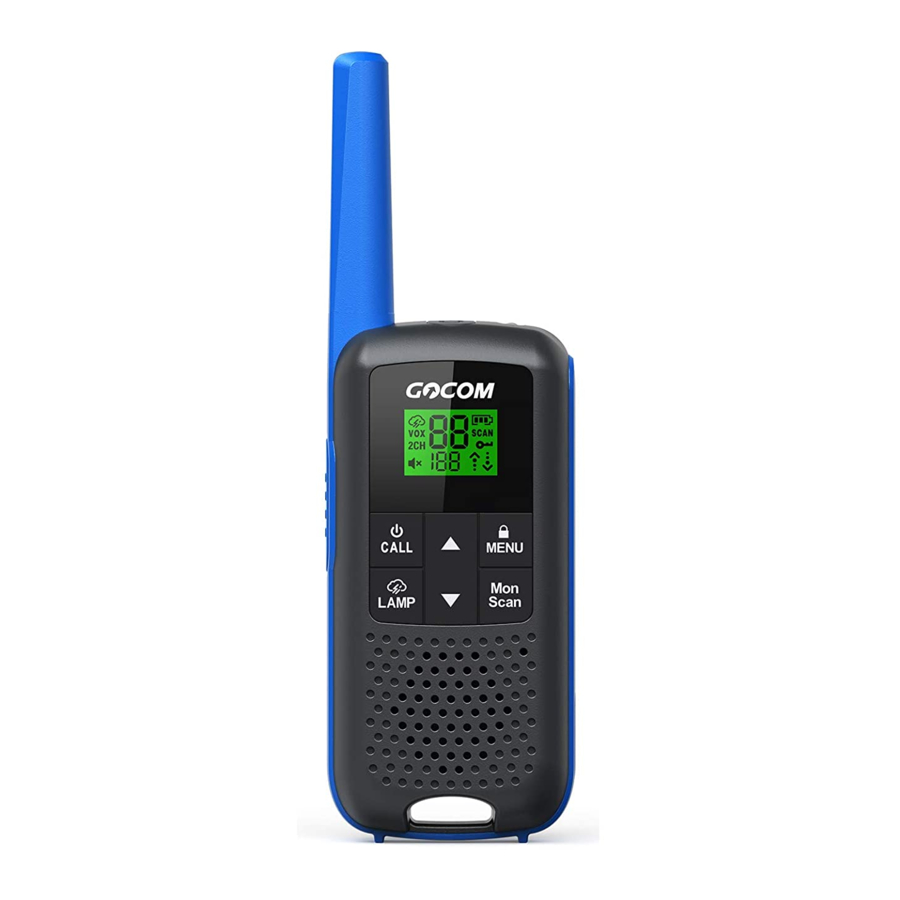

Gocom G600 - FRS dvipusio radijo vadovas

SAUGOS IR BENDRA INFORMACIJA

RF poveikio ir gaminio saugos instrukcijos nešiojamiems dvipusio ryšio radijo imtuvams, skirti bendrai apgyvendintai ir nekontroliuojamai aplinkai.

DĖMESIO:
Prieš naudodami šį radijo imtuvą, perskaitykite svarbias naudojimo instrukcijas, kad užtikrintumėte saugų naudojimą ir informuotumėte apie RF energiją bei jos kontrolę, kad atitiktų taikomus standartus ir reglamentus.

Atitiktis RF poveikio standartams.

Jūsų dvipusis radijo imtuvas atitinka šiuos RF energijos poveikio standartus ir gaires:

• Jungtinių Amerikos Valstijų Federalinė ryšių komisija, Federalinių reglamentų kodeksas; 47 CFR et seq. & FCC.
• Elektros ir elektronikos inžinierių institutas (IEEE) C95.1.
• Sveikatos ministerijos (Kanada) saugos kodeksas 6 & Industry Canada RSS-102.

Siuntimo ir priėmimo procedūra

Jūsų dvipusis radijo imtuvas turi siųstuvą ir imtuvą. Norėdami kontroliuoti poveikį ir užtikrinti atitiktį bendrosios populiacijos / nekontroliuojamos aplinkos poveikio riboms, visada laikykitės šios procedūros:

• Siųskite ne daugiau kaip 50% laiko.
• Norėdami priimti skambučius, atleiskite PTT mygtuką.
• Norėdami siųsti (kalbėti), paspauskite "Push-to-Talk" (PTT) mygtuką priešais veidą.
• Laikykite radijo imtuvą vertikalioje padėtyje, kad mikrofonas (ir kitos radijo imtuvo dalys, įskaitant anteną) būtų bent vieno colio (2,5 centimetro) atstumu nuo nosies ar lūpų. Svarbu laikyti radijo imtuvą tinkamu atstumu, kad būtų užtikrinta atitiktis.
  Pastaba: RF poveikis mažėja didėjant atstumui nuo antenos.
• Nešiojimas ant kūno. Kai nešiojate ant kūno, visada įdėkite radijo imtuvą į patvirtintą šio gaminio spaustuką.

Dvipusio radijo veikimas

• Naudokite tik patvirtintas tiekiamas arba pakaitines antenas ir garso priedus.

Šio įrenginio pakeitimai arba modifikacijos, kurių aiškiai nepatvirtino už atitiktį atsakinga šalis, gali panaikinti vartotojo teisę naudoti įrangą.

PASTABA: Ši įranga buvo išbandyta ir nustatyta, kad ji atitinka B klasės skaitmeninio įrenginio apribojimus pagal FCC taisyklių 15 dalį. Šie apribojimai skirti užtikrinti pagrįstą apsaugą nuo žalingų trukdžių įrengiant gyvenamosiose patalpose. Ši įranga generuoja, naudoja ir gali spinduliuoti radijo dažnio energiją ir, jei ji neįdiegta ir naudojama pagal instrukcijas, gali sukelti žalingų trukdžių radijo ryšiui.

Tačiau nėra jokios garantijos, kad tam tikrame įrengime nebus trukdžių. Jei ši įranga sukelia žalingų trukdžių radijo ar televizijos priėmimui, kuriuos galima nustatyti išjungiant ir įjungiant įrangą, vartotojas raginamas pabandyti ištaisyti trukdžius viena ar keliomis iš šių priemonių:

• Perorientuokite arba perkelkite priėmimo anteną.
• Padidinkite atstumą tarp įrangos ir imtuvo.
• Prijunkite įrangą į lizdą, esantį grandinėje, kuri skiriasi nuo tos, prie kurios prijungtas imtuvas.
• Kreipkitės pagalbos į pardavėją arba patyrusį radijo/TV techniką.

Šis įrenginys atitinka FCC taisyklių 15 dalį. Naudojimui taikomos šios dvi sąlygos:

1. šis įrenginys negali sukelti žalingų trukdžių ir
2. šis įrenginys turi priimti bet kokius gaunamus trukdžius, įskaitant trukdžius, kurie gali sukelti nepageidaujamą veikimą.

RF įspėjimas:
Įrenginys buvo įvertintas, kad atitiktų bendruosius RF poveikio reikalavimus.

Įrenginį galima naudoti nešiojamo poveikio sąlygomis be apribojimų.

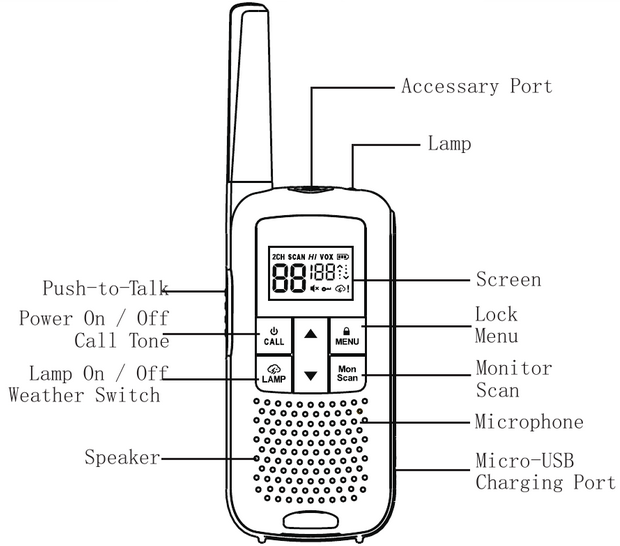

VALDYMO MYGTUKAI

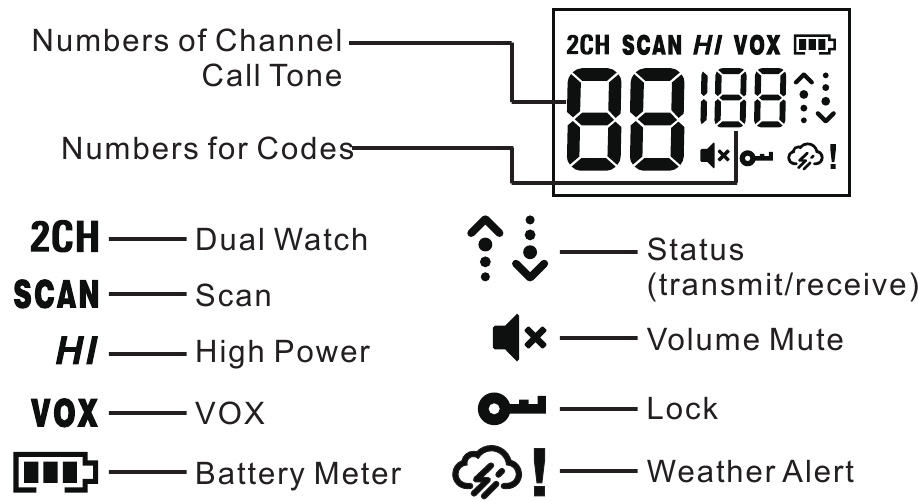

EKRANO VADOVAS

PRADŽIA

Trijų AA NiMH įkraunamų baterijų įdėjimas

1. Nuimkite diržo spaustuką.
2. Atsukite radijo imtuvo galinę pusę į save, pakelkite akumuliatoriaus dangtelio skląstį ir nuimkite dangtelį.
3. Įdėkite tris AA NiMH baterijas su + ir – poliškumu, kaip parodyta viduje.
4. Tvirtai uždarykite akumuliatoriaus dangtelį.

Radijo akumuliatoriaus matuoklis

Juostų skaičius () ant radijo akumuliatoriaus piktogramos rodo akumuliatoriaus įkrovos likutį. Kai radijo akumuliatoriaus matuoklis rodo vieną segmentą, radijo imtuvas periodiškai pypsi (įspėjimas apie išsikrovusį akumuliatorių). Esant žemam akumuliatoriaus lygiui, radijo imtuvas pypsi kas 10 minučių arba atleidus PTT mygtuką.

Pastaba: Išimkite akumuliatorių iš radijo imtuvo, jei norite jį laikyti.

Trijų AA NiMH įkraunamų baterijų išėmimas

1. Išjunkite radijo imtuvą.
2. Atsukite radijo imtuvo galinę pusę į save, pakelkite akumuliatoriaus dangtelio skląstį ir nuimkite dangtelį.
3. Išimkite kiekvieną iš trijų AA NiMH įkraunamų baterijų traukdami juostelę, pritvirtintą prie radijo imtuvo.
4. Tvirtai uždarykite akumuliatoriaus dangtelį.

Pastaba:

• Būkite atsargūs išimdami NiMH baterijas. Nenaudokite aštrių ar laidžių įrankių, kad išimtumėte bet kurią iš šių baterijų.
• Išimkite baterijas prieš laikydami radijo imtuvą ilgesnį laiką. Baterijos laikui bėgant korozuoja ir gali visam laikui sugadinti radijo imtuvą.
• Nemaišykite senų ir naujų baterijų ir nemaišykite šarminių, standartinių (anglies-cinko) arba įkraunamų (ni-cad, ni-mh ir kt.) baterijų.

Akumuliatoriaus talpos priežiūra

1. Įkraukite NiMH baterijas kartą per 3 mėnesius, kai nenaudojate.
2. Prieš padėdami radijo imtuvą į saugyklą, išimkite bateriją.
3. Laikykite NiMH baterijas temperatūroje nuo -20°C iki 35°C ir esant mažam drėgnumui. Venkite drėgnų sąlygų ir korozinių medžiagų.

"Micro-USB" įkroviklio naudojimas

"Micro-USB" įkroviklis yra patogus prievadas, leidžiantis patogiai įkrauti NiMH bateriją. Naudokite sertifikuotą adapterį (5V, ≥1A). Nemėginkite įkrauti šarminių baterijų.

1. Įsitikinkite, kad radijo imtuvas yra išjungtas (OFF).
2. Įkiškite "micro-USB" kabelį į "micro-USB" įkrovimo prievadą ant radijo imtuvo. Prijunkite kitą "micro-USB" įkroviklio galą prie sieninio elektros lizdo.
3. Akumuliatoriaus matuoklis LCD ekrane pajudės, rodydamas, kad akumuliatorius įkraunamas.

Pastaba:

• Įkraudami rekomenduojama išjungti (OFF) radijo imtuvą. Ÿ Kai pereinate iš karštos į šaltą temperatūrą, neįkraukite NiMH baterijų, kol akumuliatoriaus temperatūra neprisitaikys (paprastai apie 20 minučių).
• Norėdami užtikrinti optimalų akumuliatoriaus veikimo laiką, išimkite radijo imtuvą iš įkroviklio per 16 valandų. Nelaikykite radijo imtuvo prijungto prie įkroviklio.

Radijo imtuvo įjungimas ir išjungimas

1. Paspauskite ir palaikykitemygtuką, kad įjungtumėte (ON)/išjungtumėte (OFF) radijo imtuvą. Įjungtoje (ON) padėtyje radijo imtuvas pypsi ir trumpai parodo visas radijo imtuve esančias funkcijų piktogramas.
2. Tada ekrane rodomas dabartinis kanalas, kodas ir visos įgalintos funkcijos. Radijo imtuvas veikia dvipusio ryšio režimu.

Garso reguliavimas

Paspauskite ir palaikykitemygtuką tris sekundes, kad klausytumėtės garso lygio.

1. Pirmiausia paspauskitearba, kad suaktyvintumėte garso keitimą. Ekrane pamatysite dabartinį garso lygį.
2. Paspauskite, kad padidintumėte garsą. Paspauskite, kad sumažintumėte garsą.
3. Kai garsas pasiekia 0 lygį, nutildymopiktograma nuolat rodoma ekrane.

Nelaikykite radijo imtuvo arti ausies. Jei garsas nustatytas nepatogiu lygiu, galite susižeisti ausį.

KALBĖJIMAS IR KLAUSYMASIS

Norėdami bendrauti, visi jūsų grupės radijo imtuvai turi būti nustatyti į tą patį kanalą ir trukdžių šalinimo kodą.

1. Norėdami kalbėti, paspauskite ir palaikykite PTT mygtuką. Kai siunčiate, rodomapiktograma.
2. Baigę kalbėti, atleiskite PTT mygtuką.
3. Kai priimate, rodomapiktograma.

Kad garsas būtų kuo aiškesnis, laikykite radijo imtuvą 2–3 centimetrų atstumu nuo burnos ir kalbėkite tiesiai į mikrofoną. Kalbėdami neuždenkite mikrofono.

Pokalbio diapazonas

Jūsų radijo imtuvas sukurtas taip, kad maksimaliai padidintų našumą ir pagerintų perdavimo diapazoną. Nenaudokite radijo imtuvų arčiau nei penkių pėdų atstumu vienas nuo kito.

Stebėjimo mygtukas

Paspauskite ir palaikykitemygtuką 3 sekundes, kad įjungtumėte stebėjimo režimą ir klausytumėtės silpnų signalų dabartiniame kanale. Taip pat galite klausytis radijo imtuvo garso lygio, kai nepriimate. Tai leidžia jums prireikus reguliuoti garsą. Taip pat galite paspaustimygtuką, kad patikrintumėte, ar dabartiniame kanale nėra veiklos, prieš kalbėdami.

Pokalbio atidėjimo laikmatis

Kad išvengtumėte atsitiktinių perdavimų ir taupytumėte akumuliatoriaus energiją, radijo imtuvas nustos siųsti, jei nuolat spausite PTT mygtuką 60 sekundžių.

Režimo mygtukas

Paspauskite ir palaikykitemygtuką 3 sekundes, vartotojas galės sklandžiai perjungti dvipusio ryšio ir orų režimus.

MENIU PARINKTYS

Kanalo pasirinkimas

Kanalas yra radijo dažnis, naudojamas perduoti signalą.

1. Spauskitemygtuką, kol kanalo numeris pradės mirksėti.
2. Spauskitearbamygtuką, kad pakeistumėte kanalo numerį.
3. Spauskite PTT mygtuką, kad išeitumėte iš meniu, arbamygtuką, kad tęstumėte nustatymą.

Triukšmo slopinimo kodo pasirinkimas

Sub-kodai padeda sumažinti triukšmą blokuojant perdavimą iš nežinomų šaltinių. Jūsų radijas turi 121 sub-kodą. Norėdami nustatyti kanalo kodą:

1. Spauskitemygtuką, kol kodo numeris pradės mirksėti.
2. Spauskitearbamygtuką, kad pasirinktumėte kodo numerį.
3. Spauskite PTT mygtuką, kad išeitumėte iš meniu, arbamygtuką, kad tęstumėte nustatymą.

Skambučių tonų nustatymas ir perdavimas

Jūsų radijas gali perduoti skirtingus skambučių tonus kitiems jūsų grupės radijo imtuvams, kai paspaudžiatemygtuką. Radijas turi 20 skambučių tonų.

Norėdami nustatyti skambučio toną:

1. Spauskite mygtuką, kol pasirodys skambučio tonas 'CA'. Dabartinis skambučio tono nustatymas mirksi.
2. Spauskite arbamygtuką, kad pakeistumėte ir išklausytumėte skambučio toną.
3. Spauskite PTT mygtuką, kad išeitumėte iš meniu, arba mygtuką, kad tęstumėte nustatymą.

Balsu valdomas perdavimas (VOX)

Perdavimas pradedamas kalbant į radijo mikrofą, o ne spaudžiant PTT mygtuką.

1. Norėdami įjungti VOX, spauskitemygtuką, kol ekrane pasirodys 'VOX'. Dabartinis nustatymas (0, 1-3) mirksės.
2. Spauskite arbamygtuką, kad pasirinktumėte jautrumo lygį.
3. Spauskite PTT mygtuką, kad išeitumėte iš meniu.

Nuskaitymo pastabos:
Šioje įrangoje esantis skenuojantis imtuvas negali būti suderintas arba lengvai pakeistas vartotojo, kad veiktų dažnių juostose, skirtose vidaus viešajai korinio ryšio telekomunikacijų tarnybai pagal 22 dalį.

Bet koks skenuojančio imtuvo modifikavimas, kad būtų galima priimti perdavimus iš korinio radijo telefono tarnybos dažnių juostų, anuliuoja skenuojančio imtuvo sertifikatą, neatsižvelgiant į originalaus įrenginio pagaminimo datą. Be to, FCC §15.23 nuostatos neturi būti aiškinamos kaip leidžiančios modifikuoti skenuojantį imtuvą, kad būtų galima priimti korinio radijo telefono tarnybos perdavimus.

LED lempa

Jūsų radijas turi įmontuotą LED lempą.

Trumpai paspauskitemygtuką vieną kartą, kad įjungtumėte lempą, paspauskite dar kartą, kad išjungtumėte lempą.

Automatinis energijos taupymas

Norint pagerinti baterijos veikimo laiką, jūsų radijas sukurtas taip, kad persijungtų į energijos taupymo režimą, kai po 5 sekundžių nebuvo jokių perdavimų.

Radijas gali priimti perdavimus šiuo režimu.

ORŲ PRIĖMIMAS

Orų funkcija yra prieinama ir skirta naudoti JAV ir Kanadoje.

Jūsų radijas gali prisijungti prie Jungtinių Amerikos Valstijų Nacionalinės vandenynų ir atmosferos administracijos (NOAA) orų radijo ir Kanados aplinkos orų radijo transliacijų.

Galite klausytis orų kanalo (išsamesnės informacijos ieškokite lentelėje „Orų kanalai ir dažniai“). Klausydamiesi orų kanalo, negalite naudoti radijo nuskaitymo režimu arba dvipusiam ryšiui.

Tiek NOAA, tiek Kanados aplinkos ministerija turi siųstuvus, esančius visoje JAV ir Kanadoje. Šie siųstuvai visą parą transliuoja stebėjimus, prognozes ir kitą informaciją.

Įėjimas į orų režimą

Iš dvipusio režimo paspauskite ir palaikykitemygtuką 3 sekundes, kad įeitumėte į orų režimą.

Orų kanalo nustatymas
Jūsų radijas priima orų dažnius:

1. Orų režimu spauskitemygtuką, kol orų kanalo numeris pradės mirksėti.
2. Spauskitearba mygtuką, kad pasirinktumėte tinkamą kanalą su geru priėmimu jūsų vietovėje.
3. Spauskite PTT mygtuką, kad nustatytumėte ir išeitumėte iš meniu.

Orų įspėjimo nustatymas

Galima nustatyti, kad jūsų radijas reaguotų į NOAA orų radijo pagalbos pranešimus. Specialus aliarmo tonas įspėja ir įjungia orų imtuvą, kad gautumėte tiesioginę informaciją apie orą ir ekstremalias situacijas.

1. Orų režimu spauskitemygtuką du kartus, kol pasirodys piktograma.
2. Spauskitearba mygtuką, kad pasirinktumėte Įjungta/Išjungta.
3. Spauskite PTT mygtuką arbamygtuką, kad išeitumėte iš orų meniu nustatymo.
4. Paspauskite ir palaikykitemygtuką 3 sekundes, kad grįžtumėte į dvipusio ryšio režimą. Jei įjungsite orų įspėjimą ir grįšite į dvipusio ryšio režimą, bus rodoma piktograma.

Pastaba: Kai orų kanalas įjungiamas rankiniu būdu arba gavus įspėjimą ir 5 minutes nepaspaudžiami jokie mygtukai, orų režimas automatiškai grįš į dvipusio ryšio režimą.

Kaip ir dvipusio radijo priėmimas, orų kanalo priėmimas priklauso nuo to, kaip arti esate siųstuvo ir ar esate patalpoje, ar lauke. Kadangi orų kanalai transliuojami be kodų, juose gali būti statinio triukšmo. Orų įspėjimas neveiks aktyviai perduodant arba priimant dvipusio ryšio režimu.

ORŲ KANALAI IR DAŽNIAI

KANALAS IR DAŽNIAI

ISEDC RSS ĮSPĖJIMAS

Šis produktas atitinka taikomas „Industry Canada“ technines specifikacijas.

Šis įrenginys atitinka ISEDC licencijos nereikalaujančius RSS standartus. Veikimui taikomos šios dvi sąlygos:

1. šis įrenginys negali sukelti trikdžių ir
2. šis įrenginys turi priimti bet kokius trikdžius, įskaitant trikdžius, kurie gali sukelti nepageidaujamą įrenginio veikimą.

ISEDC radiacijos poveikio pareiškimas:
Naudojant ant kūno, šis modelio įrenginys buvo išbandytas ir atitinka FCC/ISED RF poveikio gaires, kai naudojamas su šiam produktui skirtu priedu arba kai naudojamas su priedu, kuriame nėra metalo ir kurio veido aukštyn minimalus atstumas yra 25 mm.

Bet kokie pakeitimai ar modifikacijos, kurių aiškiai nepatvirtino už atitiktį atsakinga šalis, gali panaikinti vartotojo teisę naudoti įrangą.
