Bushnell TOUR V4 Shift - lazerinio nuotolio matuoklio vadovas

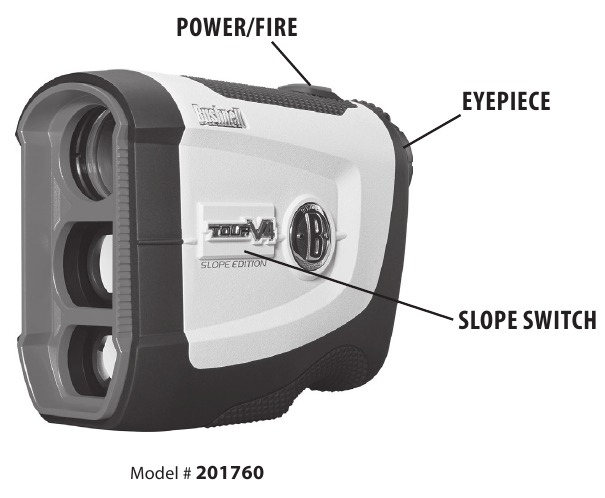

APŽVALGA

ĮVADAS

TOUR V4 SHIFT yra tikslus lazerinis nuotolio matavimo optinis prietaisas, sukurtas teikti malonumą daugelį metų. Ši brošiūra padės jums pasiekti optimalų našumą paaiškindama jo reguliavimus ir funkcijas, taip pat kaip prižiūrėti šį tikslų lazerinį nuotolio matavimo optinį prietaisą. Norėdami užtikrinti optimalų našumą ir ilgaamžiškumą, prieš naudodami TOUR V4 SHIFT, perskaitykite šias instrukcijas.
Jūsų TOUR V4 SHIFT yra naujausias Bushnell priedas prie apdovanojimus pelniusios golfo lazerinių nuotolio matuoklių linijos, specialiai sukurtos golfo žaidėjams. TOUR V4 SHIFT turi PinSeeker^™ technologiją su JOLT™, leidžiančią golfo žaidėjui lengvai ir greitai "nusitaikyti" į vėliavėlę neįtraukiant foninių taikinių. TOUR V4 SHIFT sveria vos 5,6 uncijos ir yra pagamintas taip, kad tilptų į delną. TOUR V4 SHIFT taip pat turi reguliuojamą okuliarą, 5X didinimą ir gali pateikti atstumą nuo 5 iki 1000 jardų su neįtikėtinu vieno jardo tikslumu! Kaip ir kiti Bushnell lazeriniai nuotolio matuokliai, TOUR V4 SHIFT nepriklauso nuo atšvaitų ir pateiks atstumą iki medžių, bunkerių ir praktiškai bet kurio objekto bet kuriame golfo aikštyne pasaulyje.

KAIP VEIKIA MŪSŲ SKAITMENINĖ TECHNOLOGIJA

TOUR V4 SHIFT WITH PINSEEKER skleidžia nematomus, akims saugius, infraraudonųjų spindulių energijos impulsus. TOUR V4 SHIFT pažangus skaitmeninis mikroprocesorius ir ASIC lustas (Application-Specific Integrated Circuit) kiekvieną kartą užtikrina momentinius ir tikslius rodmenis. Sudėtinga skaitmeninė technologija akimirksniu apskaičiuoja atstumus matuodama laiką, per kurį kiekvienas impulsas nukeliauja nuo nuotolio matuoklio iki taikinio ir atgal.

NUOTOLIO MATAVIMO TIKSLUMAS

TOUR V4 SHIFT nuotolio matavimo tikslumas daugeliu atvejų yra plius minus vienas jardas/metras. Maksimalus prietaiso nuotolis priklauso nuo taikinio atspindžio. Maksimalus atstumas daugumai objektų yra 700 jardų/640 metrų, o labai atspindintiems objektams maksimalus atstumas yra 1000 jardų/914 metrų.
Pastaba: Jūs gausite ir ilgesnius, ir trumpesnius maksimalius atstumus, priklausomai nuo konkretaus taikinio atspindžio savybių ir aplinkos sąlygų tuo metu, kai matuojamas objekto atstumas.
Spalva, paviršiaus apdaila, dydis ir forma turi įtakos atspindžiui ir nuotoliui. Kuo ryškesnė spalva, tuo didesnis nuotolis. Pavyzdžiui, raudona spalva labai gerai atspindi, todėl leidžia pasiekti didesnius nuotolius nei juoda spalva, kuri atspindi mažiausiai. Blizgus paviršius suteikia didesnį nuotolį nei matinis. Mažą taikinį sunkiau pasiekti nei didelį. Kampas į taikinį taip pat turi įtakos. Šaudymas į taikinį 90 laipsnių kampu (kai taikinio paviršius yra statmenas skleidžiamų energijos impulsų skrydžio trajektorijai) užtikrina gerą nuotolį, o status kampas, kita vertus, užtikrina ribotą nuotolio matavimą. Be to, apšvietimo sąlygos (pvz., saulės šviesos kiekis) turės įtakos įrenginio nuotolio matavimo galimybėms. Kuo mažiau šviesos (pvz., apsiniaukęs dangus), tuo didesnis bus maksimalus įrenginio nuotolis. Ir atvirkščiai, labai saulėtos dienos sumažins maksimalų įrenginio nuotolį.

DARBO PRADŽIA

BATERIJOS KEITIMAS
Jūsų TOUR V4 SHIFT jau yra su įdėta baterija, todėl jį galima naudoti iš karto. Norėdami pakeisti bateriją, nuimkite baterijos dangtelį pakeldami baterijos dangtelio skirtuką ir pasukdami prieš laikrodžio rodyklę. Įdėkite CR-2 3 voltų ličio bateriją į skyrių neigiamu galu pirmiausia, tada uždėkite baterijos dangtelį.
PASTABA: Rekomenduojama bateriją keisti bent kartą per 12 mėnesių.
Žemos baterijos indikatorius: kai baterijos piktogramoje rodomas vienas brūkšnelis, baterija yra išsikrovusi ir ją reikia pakeisti. Jei baterija nukrenta žemiau saugaus veikimo lygio (turinčio įtakos rodmenų tikslumui), baterijos piktograma mirksės ir įrenginys nematuos nuotolio.

Pilnas įkrovimas

Žema baterija

OKULIARO REGULIAVIMAS

Jūsų TOUR V4 SHIFT yra sukonstruotas su reguliuojamu okuliaru (+/- 3 dioptrijų reguliavimas), kuris leidžia sufokusuoti LCD ekraną, atsižvelgiant į vaizdą. Tiesiog pasukite okuliarą, kol tinklelis ir objektas, nuo kurio matuojamas atstumas, bus sufokusuoti jūsų akiai.

VEIKIMO SANTRAUKA

Žiūrėdami pro 5x okuliarą, vieną kartą paspauskite POWER/FIRE (įjungimo/paleidimo) mygtuką, kad suaktyvintumėte vidinį skystųjų kristalų ekraną (LCD). Padėkite taikymo apskritimą (esančią lauko viduryje) ant taikinio, esančio bent 5 jardų atstumu, paspauskite ir laikykite nuspaudę POWER/FIRE (įjungimo/paleidimo) mygtuką, kol atstumo rodmuo bus rodomas šalia vidinio ekrano apačios. Kryžminiai plaukai, supantys taikymo apskritimą, rodo, kad lazeris yra perduodamas. Kai atstumas bus nustatytas, galite atleisti POWER/FIRE (įjungimo/paleidimo) mygtuką. Kryžminiai plaukai, supantys taikymo apskritimą, išnyks, kai POWER/FIRE (įjungimo/paleidimo) mygtukas bus atleistas (t. y. lazeris nebebus perduodamas). Pastaba: suaktyvinus LCD ekranas liks aktyvus ir rodys paskutinį atstumo matavimą 10 sekundžių. Bet kuriuo metu galite vėl paspausti įjungimo mygtuką, kad nustatytumėte atstumą iki naujo taikinio.
Kaip ir su bet kuriuo lazeriniu prietaisu, nerekomenduojama ilgą laiką tiesiogiai žiūrėti į spinduliuotę su padidinamaisiais lęšiais. Maksimalus lazerio perdavimo (paleidimo) laikas yra 5 sekundės. Norėdami vėl paleisti, vėl paspauskite POWER/FIRE (įjungimo/paleidimo) mygtuką.

SKYSTŲJŲ KRISTALŲ EKRANO (LCD) INDIKATORIAI

Jūsų TOUR V4 SHIFT LCD ekrane yra apšviestos piktogramos arba simboliai, kurie rodo pasirinktą matavimo vienetą, kada lazeris aktyviai šaudo, kada taikinys buvo nustatytas ir taikymo režimus. Toliau pateikiama šių funkcijų santrauka:

REŽIMO IR MATAVIMO VIENETO PARINKTYS

TOUR V4 SHIFT gali būti naudojamas atstumams matuoti jardais arba metrais. Matavimo vieneto indikatoriai yra apatinėje dešinėje LCD ekrano dalyje. Norėdami pasirinkti tarp jardų ir metrų (pradedant nuo išjungto įrenginio), paspauskite ir laikykite nuspaudę POWER/FIRE (įjungimo/paleidimo) mygtuką. Po 7 sekundžių ekranas pradės perjungti parinktis: Jardai arba Metrai (daugiau informacijos apie Slope funkciją rasite "Apie Tour V4 Shift su Slope technologija"). Kai bus rodomi norimi naudoti vienetai, atleiskite POWER/FIRE (įjungimo/paleidimo) mygtuką, kad jį pasirinktumėte. Jei keičiate iš jardų į metrus, matavimo vieneto pasikeitimą parodys M metro indikatoriaus apšvietimas, o Y jardo indikatorius bus išjungtas. Jei keičiate iš metrų į jardus, įvyks priešingai. TOUR V4 SHIFT kiekvieną kartą įjungus įrenginį grįš prie paskutinio naudoto matavimo vieneto nustatymo.

AKTYVUS LAZERIS

Kryžminiai plaukai, supantys taikymo apskritimą, rodo, kad lazeris yra perduodamas. Kai atstumas bus nustatytas, galite atleisti POWER/FIRE (įjungimo/paleidimo) mygtuką. Kryžminiai plaukai, supantys apskritimą, išnyks, kai POWER/FIRE (įjungimo/paleidimo) mygtukas bus atleistas (t. y. lazeris nebebus perduodamas).
PinSeeker (LCD indikatorius - ) Ar kada nors turėjote problemų nustatant atstumą iki vėliavėlės? Šis pažangus režimas leidžia lengvai nustatyti vėliavėlę netyčia nenustatant atstumų iki foninių taikinių (t. y. medžių), kurie turi stipresnį signalo stiprumą.
Paspauskite POWER/FIRE (įjungimo/paleidimo) mygtuką, kad įjungtumėte įrenginį. Tada sulygiuokite taikymo apskritimo tinklelius ant vėliavėlės, iki kurios norite nustatyti atstumą. Tada paspauskite ir laikykite nuspaudę POWER/FIRE (įjungimo/paleidimo) mygtuką ir lėtai perkelkite lazerį virš vėliavėlės arba norimo objekto, kol apskritimas apsups vėliavėlės indikatorių. Jei lazerio spindulys atpažino daugiau nei vieną objektą (t. y. vėliavėlę ir foninius medžius), bus rodomas vėliavėlės atstumas ir apskritimas apsups PinSeeker indikatorių, informuodamas vartotoją, kad LCD ekrane rodomas atstumas iki vėliavėlės (t. y. artimesnio objekto) (kaip parodyta žemiau). Gali būti atvejų, kai lazerio spindulys mato tik vieną objektą savo kelyje. Tokiu atveju atstumas bus rodomas, bet kadangi nebuvo nustatyta daugiau nei vienas objektas, apskritimas neapsups vėliavėlės indikatoriaus.
PATARIMAS: Laikydami nuspaudę POWER/FIRE (įjungimo/paleidimo) mygtuką, galite lėtai perkelti įrenginį nuo objekto prie objekto ir tyčia priversti lazerį pataikyti į kelis objektus, kad užtikrintumėte, jog rodote tik artimiausią iš lazerio atpažintų objektų.

Apie JOLT
JOLT funkcija suteikia vibracijos signalą (panašų į mobiliojo telefono nustatymą į "vibraciją"), kuris bus jaučiamas, kai Pinseeker technologija parodys, kad vėliavėlė buvo aptikta ir atstumas iki jos rodomas LCD ekrane.

Apie TOUR V4 SHIFT su Slope technologija

Pažangi ir patentuota nuolydžio technologija, esanti Tour V4^™ Shift, turi įmontuotą akselerometro pagrindu veikiantį inklinometrą, kuris skaitmeniniu būdu rodo tikslų nuolydžio kampą nuo -20 iki +20 laipsnių aukščio. Tour V4 Shift automatiškai apskaičiuos kampu kompensuotą nuotolį, pagrįstą atstumu ir nuolydžio kampu, nustatytu lazeriniu nuotolio matuokliu ir įmontuotu inklinometru. Šie duomenys tada derinami su vidinėmis algoritminėmis formulėmis, susijusiomis su vidutiniu klubo naudojimu ir kamuolio trajektorijomis. Kampu kompensuotas nuotolis suteikia kryptį, kaip žaisti smūgį (t. y. pridėkite atstumą, jei yra nuolydis, atimkite atstumą, jei yra nuosmukis).

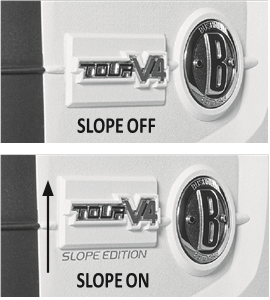

KAIP NAUDOTI SLOPE +/-^™

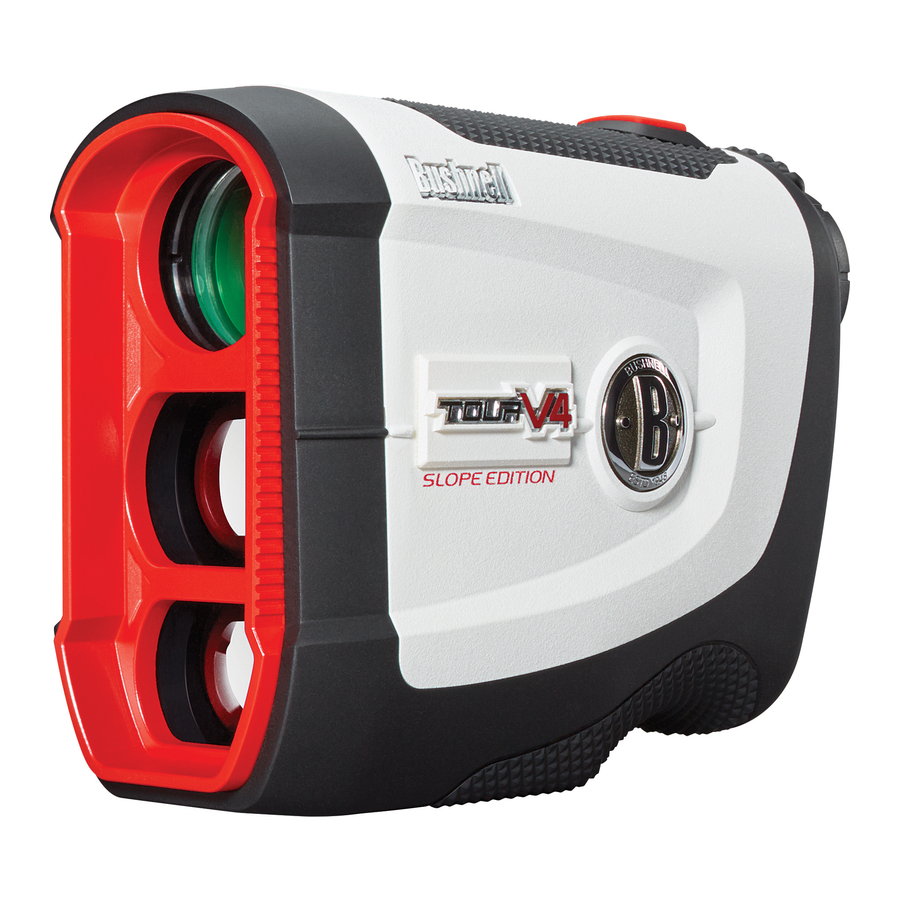

Tour V4 Shift leidžia lengviau nei bet kada keisti nuolydį. Norėdami naudoti nuolydžio funkciją, tiesiog pastumkite Tour V4 Shift logotipą taip, kad būtų matomas "Slope Edition". Norėdami, kad įrenginys vėl atitiktų reikalavimus, tiesiog nuleiskite logotipą žemyn.

NUOLYDŽIO JARDŲ +/- GAVIMAS
Kai esate "Slope" režime, tiesiog laikykite nuspaudę POWER (įjungimo) mygtuką, laikydami taikymo apskritimą ant vėliavėlės ir laikydami įrenginį kuo stabiliau. Kai bus rodomas atstumas, atleiskite POWER (įjungimo) mygtuką. Kai atleisite įjungimo mygtuką, bus rodomas kampo laipsnis ir kompensuotas nuotolis.

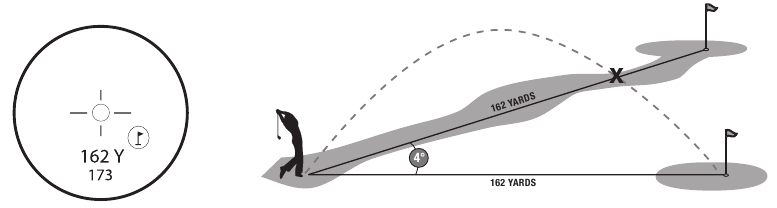

Nuolydžio technologijos pranašumas

Atstumas iki vėliavėlės A žemiau esančiame brėžinyje yra 162 jardai. Taip pat yra 162 jardai iki vėliavėlės B, nors ji yra ant nuolydžio.
Tačiau, jei žaistumėte šią skylę kaip 162 jardus, kamuolys (X) nukristų nepakankamai toli nuo skylės/vėliavėlės, nes neatsižvelgėte į nuolydį. Kompensuotas atstumas būtų ilgesnis. Šiame pavyzdyje kompensuotas atstumas būtų 173 jardai. Jei Slope yra įjungtas, ekrane viršutiniuose (dideliais) skaitmenyse būtų rodoma 162y. Apatiniai (mažesni) skaitmenys pakaitomis rodytų kampą (4^o) ir kompensuotą atstumą (173y).

OPTIINIS DIZAINAS

Didinimas ir dangos
TOUR V4 SHIFT turi 5x didinimą ir daugiasluoksnę optiką. Skystųjų kristalų ekranas (LCD) yra sumontuotas optinėje sistemoje ir, kai suaktyvinamas, rodo tinklelius taikymui, jardus/metrus ir režimo indikatorius. Gamybos procese atsiranda mažų juodų dėmių, kurios atsiranda optinėje sistemoje. Tai yra natūrali LCD charakteristika ir negali būti visiškai pašalinta gamybos procese. Jie neturi įtakos įrenginio atstumo nustatymo našumui.

SPECIFIKACIJOS

Patento Nr.: (Tour V4 Shift - Slope Technology) | 7,239,377 | 7,859,650 | 7,535,553

VALYMAS

Švelniai nupūskite dulkes ar nešvarumus nuo lęšių (arba naudokite minkštą lęšių šepetėlį). Norėdami pašalinti nešvarumus ar pirštų atspaudus, valykite minkšta medvilnine arba mikropluošto šluoste, trinant sukamaisiais judesiais. Naudojant šiurkščią šluostę arba nereikalingą trynimą, galima subraižyti lęšio paviršių ir galiausiai padaryti nuolatinę žalą. Norėdami kruopščiau išvalyti, galima naudoti fotografinį lęšio popierių ir fotografinio tipo lęšių valymo skystį arba izopropilo alkoholį. Visada tepkite skystį ant valymo šluostės - niekada tiesiai ant lęšio.

GEDIMŲ ŠALINIMAS

Jei įrenginys neįsijungia - LCD ekranas neapšviečiamas:

PASTABA: Paskutinio nuotolio rodmens nereikia išvalyti prieš matuojant kito taikinio nuotolį. Tiesiog nusitaikykite į naują taikinį naudodami LCD tinklelius, paspauskite POWER/FIRE (įjungimo/paleidimo) mygtuką ir laikykite, kol bus rodomas naujas nuotolio rodmuo.
Specifikacijos, instrukcijos ir šio produkto veikimas gali būti keičiami be išankstinio įspėjimo.
