Maxwell MW-3547 W - Stalo ventiliatoriaus instrukcija

Turinys

1 APRAŠYMAS
2 PRIEŠ PIRMĄ NAUDOJIMĄ
3 SURINKIMAS
4 NAUDOJIMAS
5 SVYRAVIMO IR PAKREIPIMO FUNKCIJA
6 PRIEŽIŪRA IR APTARNAVIMAS
7 PRISTATYMO KOMPLEKTAS
8 TECHNINĖS SPECIFIKACIJOS
9 Atsisiųsti instrukciją
10 Kitomis kalbomis

APRAŠYMAS

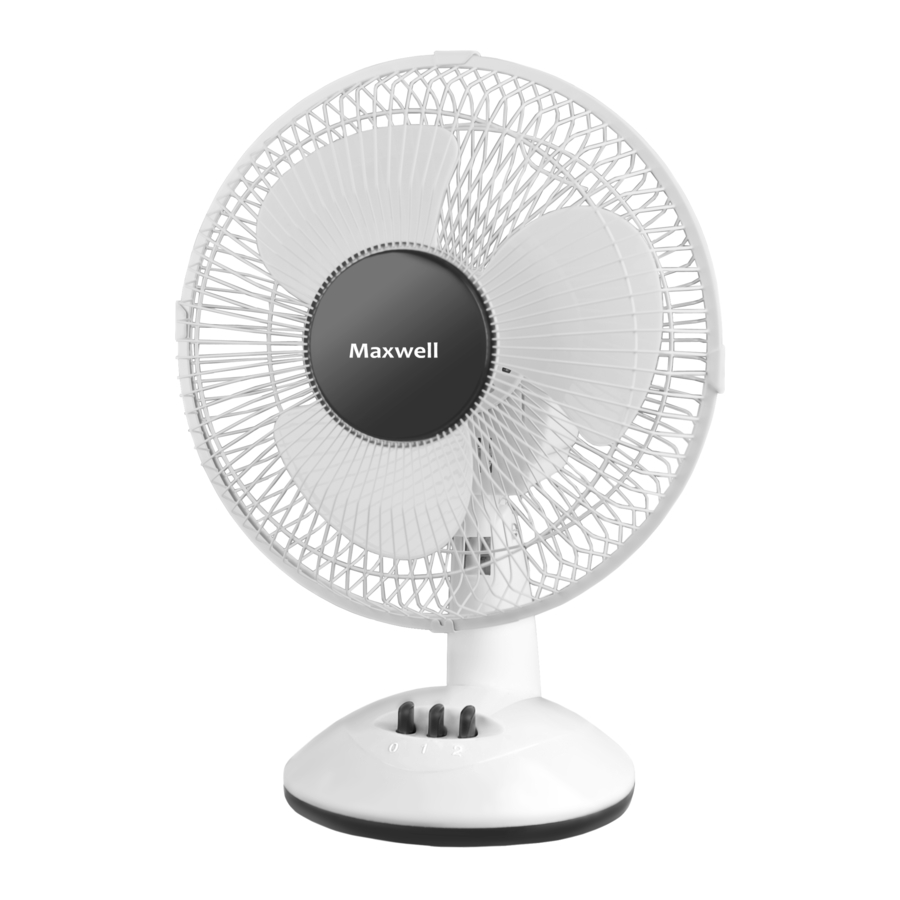

Ventiliatorius skirtas dirbtiniam patalpos vėdinimui.

APRAŠYMAS

Priekinės grotelės
Mentės
Galines grotelės su spaustukais
Galinių grotelių tvirtinimo veržlė
Įjungimo/išjungimo svyravimo mygtukas
Variklio blokas
Šarnyrinė jungtis (nuolydžio kampo reguliavimas)
Maitinimo laidas
Stovas
Valdymo skydelis

PRIEŠ PIRMĄ NAUDOJIMĄ

Po transportavimo ar laikymo žemoje temperatūroje, prieš įjungiant įrenginį, palaikykite jį bent tris valandas kambario temperatūroje.

SURINKIMAS

Išpakuokite įrenginį ir pašalinkite visus lipdukus, kurie gali trukdyti jo veikimui.
Patikrinkite, ar įrenginys nepažeistas, nenaudokite jo, jei jis pažeistas.
Nejunkite ventiliatoriaus, kol jis visiškai nesurinktas.
Padėkite ventiliatoriaus stovą (9) ant sauso, lygaus ir stabilaus paviršiaus.
Uždėkite galines groteles (3) ant variklio bloko (6) ir pritvirtinkite veržle (4).
Uždėkite mentes (2) ant variklio ašies.
Atidarykite spaustukus ant galinių grotelių (3).
Uždėkite priekines groteles (1) ant galinių grotelių (3) ir uždarykite spaustukus.
Ventiliatorius paruoštas naudojimui.

NAUDOJIMAS

Prieš naudodami įrenginį pirmą kartą, įsitikinkite, kad jūsų elektros tinklo įtampa atitinka ventiliatoriaus darbinę įtampą.

Padėkite ventiliatorių ant lygaus, sauso ir stabilaus paviršiaus.
Įkiškite maitinimo kištuką (8) į elektros lizdą.
Pasirinkite reikiamą ventiliatoriaus veikimo režimą spausdami mygtukus ant valdymo skydelio (10):
"0" ("0") – Ventiliatorius išjungtas.
"1" ("1") – Mažas oro srauto greitis.
"2" ("2") – Didelis oro srauto greitis.
Po įrenginio veikimo išjunkite ventiliatorių paspausdami mygtuką "0" ("0") ant valdymo skydelio (10) ir atjunkite įrenginį.

SVYRAVIMO IR PAKREIPIMO FUNKCIJA

Paspauskite mygtuką (5), kad įjungtumėte 90° ventiliatoriaus svyravimo veikimo režimą. Pakelkite mygtuką (5) traukdami jį į viršų, kad išjungtumėte svyravimo režimą.
Norėdami pakeisti ventiliatoriaus nuolydžio kampą, paimkite variklio bloką (6) ir pakreipkite jį reikiamu kampu. Šiuo atveju spragtelėjimas yra normalu.

PRIEŽIŪRA IR APTARNAVIMAS

Prieš valydami ventiliatorių, nustatykite veikimo režimo jungiklį (10) į padėtį "0" ("0") ir atjunkite įrenginį.
Nemerkite ventiliatoriaus, maitinimo laido ir maitinimo kištuko į vandenį ar kitus skysčius.
Įsitikinkite, kad į ventiliatoriaus variklio bloką (6) nepatektų skysčių, kad išvengtumėte jo sugadinimo ir elektros smūgio pavojaus.
Nenaudokite abrazyvinių valiklių ir tirpiklių įrenginiui valyti.
Nuvalykite ventiliatoriaus variklio bloką minkšta ir šiek tiek drėgna šluoste, tada nušluostykite sausai.
Jei reikia išvalyti mentes (2) ir groteles (1, 3):
- pakelkite spaustukus ant galinių grotelių (3) ir nuimkite priekines groteles (1);
- nuimkite mentes (2);
- atsukite veržlę (4) ir nuimkite galines groteles (3)
Nuvalykite groteles (1, 3), mentes (2) šiek tiek drėgna šluoste, tada nušluostykite sausai.
Surinkite ventiliatorių atvirkštine tvarka.
Laikykite ventiliatorių sausoje, vėsioje vietoje.

PRISTATYMO KOMPLEKTAS

Variklio blokas su stovu - 1 vnt.
Mentės – 1 vnt.
Priekinės grotelės – 1 vnt.
Galinės grotelės – 1 vnt.
Naudojimo instrukcija – 1 vnt.
