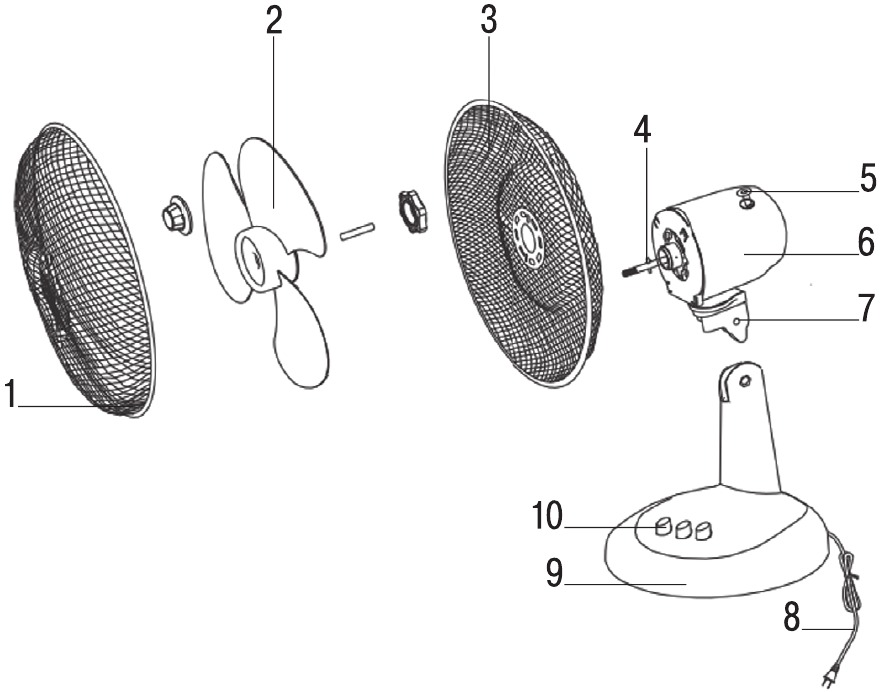

PËRSHKRIM

Ventilatori është i destinuar për ajrosje artificiale të dhomës.

Grila e përparme
Tehet
Grila e pasme me kapëse
Dado për fiksimin e grilës së pasme
Butoni i ndezjes/fikjes së lëkundjes
Njësia e motorit
Nyja e varur (rregullimi i këndit të pjerrësisë)
Kordoni i rrymës
Mbajtësja
Paneli i kontrollit

PËRPARA PËRDORIMIT TË PARË

Pas transportit ose ruajtjes së njësisë në temperaturë të ulët, mbajeni atë për të paktën tre orë në temperaturë dhome përpara se ta ndizni.

MONTIMI

Shpaketoni njësinë dhe hiqni çdo ngjitëse që mund të pengojë funksionimin e saj.
Kontrolloni njësinë për dëmtime, mos e përdorni në rast dëmtimi.
Mos e ndizni ventilatorin derisa të jetë montuar plotësisht.
Vendoseni mbajtësen (9) e ventilatorit në një sipërfaqe të thatë, të sheshtë dhe të qëndrueshme.
Vendoseni grilën e pasme (3) në njësinë e motorit (6) dhe fiksojeni me dadon (4).
Vendosni tehet (2) në boshtin e motorit.
Hapni kapëset në grilën e pasme (3).
Instaloni grilën e përparme (1) në grilën e pasme (3) dhe mbyllni kapëset.
Ventilatori është gati për përdorim.

PËRDORIMI

Përpara se ta përdorni njësinë për herë të parë, sigurohuni që tensioni në rrjetin tuaj të korrespondojë me tensionin e funksionimit të ventilatorit.

Vendoseni ventilatorin në një sipërfaqe të sheshtë, të thatë dhe të qëndrueshme.
Futeni spinën e rrymës (8) në prizën e rrymës.
Zgjidhni modalitetin e kërkuar të funksionimit të ventilatorit duke shtypur butonat në panelin e kontrollit (10):
"0" (fikur) – Ventilatori është i fikur.
"1" (ulët) – Shpejtësia e ulët e rrjedhës së ajrit.
"2" (lartë) – Shpejtësia e lartë e rrjedhës së ajrit.
Pas funksionimit të njësisë, fikeni ventilatorin duke shtypur butonin "0" (fikur) në panelin e kontrollit (10) dhe shkëputeni njësinë nga priza.

FUNKSIONI I LËKUNDJES DHE PJERRËSISË

Shtypni butonin (5) për të ndezur modalitetin e funksionimit të lëkundjes 90° të ventilatorit. Ngrini butonin (5) duke e tërhequr lart për të fikur modalitetin e lëkundjes.
Për të ndryshuar këndin e pjerrësisë së ventilatorit, merrni njësinë e motorit (6) dhe anojeni në këndin e kërkuar. Klikimi është normal në këtë rast.

MIRËMBAJTJA DHE KUJDESI

Përpara se të pastroni ventilatorin, vendoseni çelësin e modalitetit të funksionimit (10) në pozicionin "0" (fikur) dhe shkëputeni njësinë nga priza.
Mos e zhysni ventilatorin, kordonin e rrymës dhe spinën e rrymës në ujë ose ndonjë lëng tjetër.
Sigurohuni që asnjë lëng të mos hyjë në njësinë e motorit (6) të ventilatorit për të shmangur dëmtimin e tij dhe për të parandaluar rrezikun e goditjes elektrike.
Mos përdorni pastrues gërryes dhe tretës për të pastruar njësinë.
Pastroni njësinë e motorit të ventilatorit me një leckë të butë dhe pak të lagur, pastaj fshijeni thatë.
Nëse keni nevojë të pastroni tehet (2) dhe grilat (1, 3):
- ngrini kapëset në grilën e pasme (3) dhe hiqni grilën e përparme (1);
- hiqni tehet (2);
- zhvidhosni dadon (4) dhe hiqni grilën e pasme (3)
Pastroni grilat (1, 3), tehet (2) me një leckë pak të lagur, pastaj fshijeni thatë.
Montoni ventilatorin në rend të kundërt.
Mbajeni ventilatorin në një vend të thatë dhe të freskët.

SETI I DORËZIMIT

Njësia e motorit me mbajtësen - 1 copë.
Tehet – 1 copë.
Grila e përparme – 1 copë.
Grila e pasme – 1 copë.
Manuali i udhëzimeve – 1 copë.
