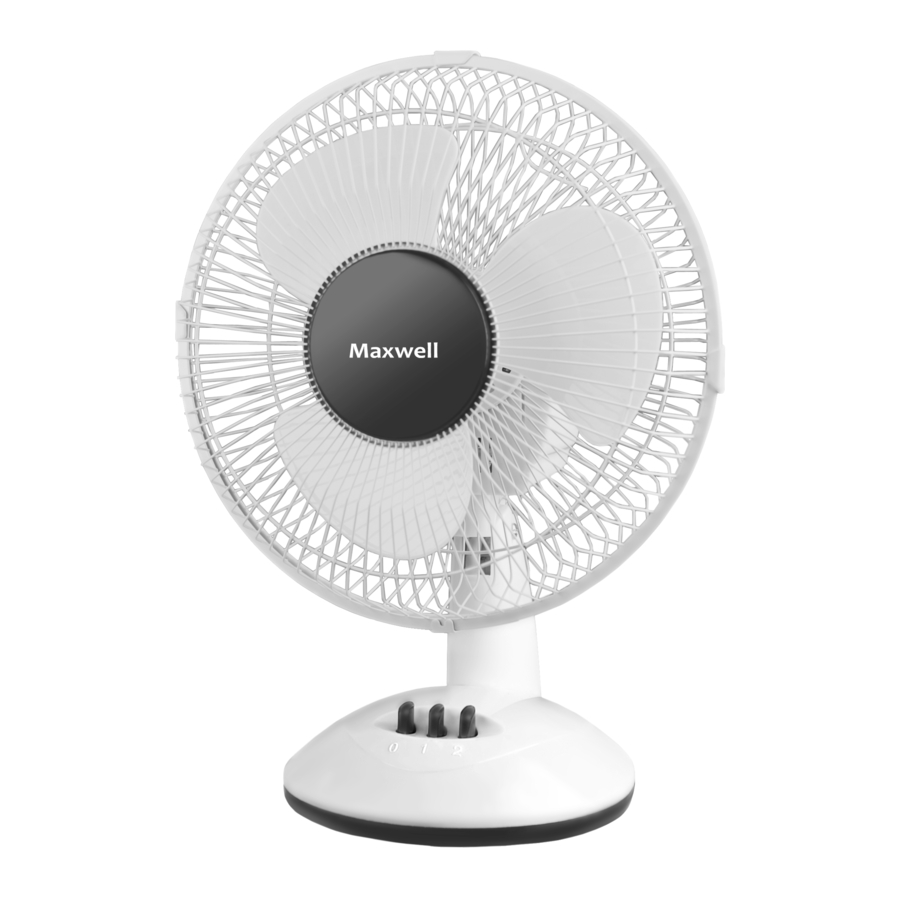

Maxwell MW-3547 W - Priručnik za stolni ventilator

Sadržaj

1 OPIS
2 PRIJE PRVE UPOTREBE
3 SASTAVLJANJE
4 UPOTREBA
5 FUNKCIJA OSCILACIJE I NAGIBA
6 ODRŽAVANJE I NJEGA
7 DOSTAVNI SET
8 TEHNIČKE SPECIFIKACIJE
9 Preuzmi priručnik
10 Na drugim jezicima

OPIS

Ventilator je namijenjen za umjetnu ventilaciju prostorije.

OPIS

Prednja rešetka
Lopatice
Stražnja rešetka s kopčama
Matica za pričvršćivanje stražnje rešetke
Gumb za uključivanje/isključivanje oscilacije
Motorni sklop
Zglobni spoj (podešavanje kuta nagiba)
Kabel za napajanje
Postolje
Upravljačka ploča

PRIJE PRVE UPOTREBE

Nakon transporta ili skladištenja uređaja na niskoj temperaturi, držite ga najmanje tri sata na sobnoj temperaturi prije uključivanja.

SASTAVLJANJE

Raspakirajte uređaj i uklonite sve naljepnice koje mogu spriječiti njegov rad.
Provjerite je li uređaj oštećen, nemojte ga koristiti u slučaju oštećenja.
Nemojte uključivati ventilator dok nije potpuno sastavljen.
Postavite postolje (9) ventilatora na suhu, ravnu i stabilnu površinu.
Postavite stražnju rešetku (3) na motorni sklop (6) i pričvrstite je maticom (4).
Stavite lopatice (2) na osovinu motora.
Otvorite kopče na stražnjoj rešetki (3).
Postavite prednju rešetku (1) na stražnju rešetku (3) i zatvorite kopče.
Ventilator je spreman za rad.

UPOTREBA

Prije prve uporabe uređaja provjerite odgovara li napon u vašoj mreži radnom naponu ventilatora.

Postavite ventilator na ravnu, suhu i stabilnu površinu.
Umetnite utikač (8) u mrežnu utičnicu.
Odaberite željeni način rada ventilatora pritiskom na gumbe na upravljačkoj ploči (10):
"0" (0) – Ventilator je isključen.
"1" (1) – Niska brzina protoka zraka.
"2" (2) – Visoka brzina protoka zraka.
Nakon rada uređaja isključite ventilator pritiskom na gumb "0" (0) na upravljačkoj ploči (10) i isključite uređaj iz struje.

FUNKCIJA OSCILACIJE I NAGIBA

Pritisnite gumb (5) za uključivanje načina rada oscilacije ventilatora od 90°. Podignite gumb (5) povlačenjem prema gore za isključivanje načina rada oscilacije.
Za promjenu kuta nagiba ventilatora, uzmite motorni sklop (6) i nagnite ga pod željenim kutom. U tom je slučaju klikanje normalno.

ODRŽAVANJE I NJEGA

Prije čišćenja ventilatora postavite prekidač načina rada (10) u položaj "0" (0) i isključite uređaj iz struje.
Ne uranjajte ventilator, kabel za napajanje i utikač u vodu ili bilo koje druge tekućine.
Pazite da tekućine ne uđu u motorni sklop (6) ventilatora kako biste izbjegli oštećenja i spriječili rizik od strujnog udara.
Ne koristite abrazivna sredstva za čišćenje i otapala za čišćenje uređaja.
Očistite motorni sklop ventilatora mekom i blago vlažnom krpom, a zatim ga obrišite suhom.
Ako trebate očistiti lopatice (2) i rešetke (1, 3):
- podignite kopče na stražnjoj rešetki (3) i uklonite prednju rešetku (1);
- uklonite lopatice (2);
- odvrnite maticu (4) i uklonite stražnju rešetku (3)
Očistite rešetke (1, 3), lopatice (2) blago vlažnom krpom, a zatim ih obrišite suhom.
Sastavite ventilator obrnutim redoslijedom.
Čuvajte ventilator na suhom i hladnom mjestu.
