Maxwell MW-3545 W - Upute za korištenje stojećeg ventilatora

Sadržaj

1 Opis
- 1.1 Upravljačka ploča
- 1.2 Daljinski upravljač
2 SIGURNOSNE MJERE
3 PRIJE PRVE UPORABE
- 3.1 Sastavljanje ventilatora
4 UPORABA
- 4.1 Korištenje daljinskog upravljača
5 ODRŽAVANJE I NJEGA
- 5.1 Skladištenje
6 KOMPLET ZA ISPORUKU
7 TEHNIČKE SPECIFIKACIJE
8 Jamstvo
9 Reference
10 Preuzmi priručnik
11 Na drugim jezicima

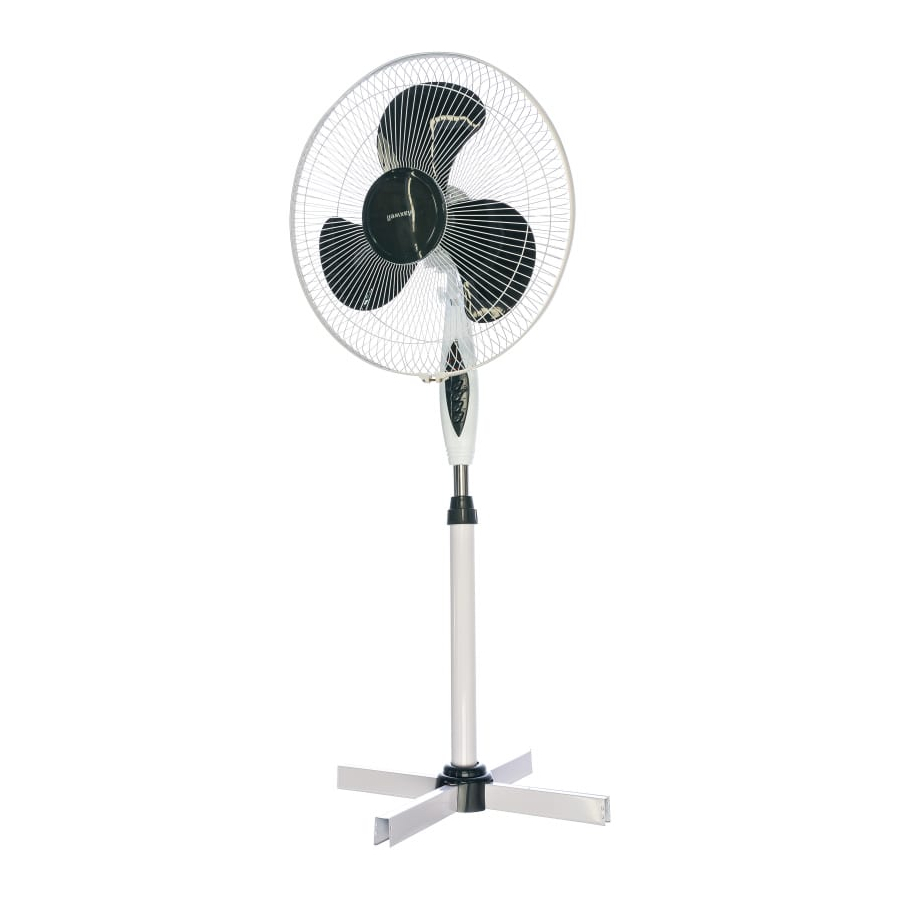

Ventilator je namijenjen za umjetnu ventilaciju prostorije.

Opis

Prednja zaštitna rešetka
Stezaljka lopatica
Prsten stezaljke s vijkom i maticom
Lopatice
Matica za pričvršćivanje stražnje rešetke
Stražnja rešetka s ručkom za nošenje
Osovina motora
Podešivač kuta nagiba
Motorna jedinica
Upravljačka ploča
Stezaljka motorne jedinice
Teleskopska šipka
Stezaljka teleskopske šipke
Dekorativna ploča
Nosači
Vijci za pričvršćivanje

Upravljačka ploča

Indikator napajanja
"SW" indikator načina rada oscilacije
"L, M, H" indikatori brzine rotacije lopatica
"0.5H/1H/2H/4H" indikator vremena rada automatskog isključivanja timera
"ON/SPEED" (uključeno/brzina) gumb za uključivanje/način rada brzine
"SWING" (ljuljanje) gumb za način rada rotacije
"TIMER" (timer) gumb za odabir vremena rada timera
"OFF" (isključeno) gumb za isključivanje ventilatora

Daljinski upravljač

Daljinski upravljač
"OFF" (isključeno) gumb za isključivanje
"SWING" (ljuljanje) gumb za način rada rotacije
"TIMER" (timer) gumb za odabir vremena rada timera
"MODE" (način rada) gumb za odabir načina rada protoka zraka:

"NORMAL" (normalno) – jednostavno ventiliranje
"NATURE" (priroda) – prirodni vjetar
"SLEEP" (spavanje) – umirujući vjetar
"NORMAL" (normalno) – jednostavno ventiliranje

"ON/SPEED" (uključeno/brzina) gumb za uključivanje/odabir načina rada brzine
Poklopac odjeljka za baterije

SIGURNOSNE MJERE

Prije korištenja električnog uređaja, pažljivo pročitajte ove upute za uporabu i sačuvajte ih za buduću upotrebu.
Koristite uređaj samo za namijenjene svrhe, kako je navedeno u ovom priručniku. Nepravilno rukovanje uređajem može dovesti do njegovog loma i uzrokovati štetu korisniku ili oštećenje njegove imovine.

Prije prvog uključivanja uređaja, provjerite odgovara li napon vaše kućne mreže radnom naponu uređaja.
Prije korištenja uređaja, pažljivo pregledajte kabel za napajanje i provjerite nije li oštećen. Ako utvrdite da je kabel za napajanje oštećen, nemojte koristiti uređaj.
Nemojte koristiti ventilator na otvorenom.
Postavite uređaj na ravnu, suhu i stabilnu površinu, dalje od izvora topline ili otvorenog plamena.
Nemojte koristiti uređaj u blizini posuda napunjenih vodom, pored kuhinjskog sudopera, u vlažnim podrumima ili u blizini bazena.
Nemojte uranjati ventilator, kabel za napajanje i utikač u vodu ili bilo koje druge tekućine.
Nemojte dodirivati tijelo uređaja i utikač mokrim rukama.
Ako ventilator padne u vodu, isključite ga iz struje prije nego što ga dodirnete, a tek onda ga možete izvaditi iz vode. Obratite se najbližem ovlaštenom servisu za testiranje ili popravak uređaja na kontaktne adrese navedene u jamstvenom listu i na web stranici www.maxwell-products.ru.
Pazite da kabel za napajanje ne dodiruje vruće površine i oštre rubove namještaja.
Nemojte uključivati nesastavljeni ventilator.
Nemojte umetati strane predmete u otvore zaštitnih rešetki ventilatora kako biste izbjegli ozljede ili oštećenje uređaja.
Nemojte dodirivati rotirajuće lopatice tijekom rada ventilatora.
Nemojte postavljati ventilator u blizini zavjesa ili kućnih biljaka.
Ne preporučuje se dugo boraviti pod strujom zraka koja dolazi iz ventilatora (posebno za djecu i starije osobe).
Ne ostavljajte uređaj u radu bez nadzora.
Isključite ventilator iz struje prije čišćenja i kada ne koristite uređaj ili prije premještanja na novo mjesto.
Prilikom isključivanja ventilatora iz struje, povucite utikač, a ne kabel.
Redovito čistite uređaj.
Ne ostavljajte djecu bez nadzora kako biste spriječili korištenje uređaja kao igračke.
Iz sigurnosnih razloga za djecu, ne ostavljajte polietilenske vrećice, koje se koriste kao ambalaža, bez nadzora.

PAŽNJA! Ne dopustite djeci da se igraju s polietilenskim vrećicama ili folijom za pakiranje. Opasnost od gušenja!

Ne dopustite djeci da dodiruju tijelo uređaja i kabel za napajanje tijekom rada uređaja.
Uređaj nije namijenjen za korištenje od strane fizički ili mentalno onesposobljenih osoba (uključujući djecu) ili osoba bez iskustva ili znanja, ako nisu pod nadzorom osobe koja je odgovorna za njihovu sigurnost ili ako ih ta osoba nije uputila u korištenje uređaja.
Nemojte koristiti ventilator ako su lopatice, kabel za napajanje ili utikač oštećeni, ako ventilator ne radi ispravno, nakon što je pao ili je oštećen na neki drugi način.
Ne pokušavajte popraviti uređaj. Nemojte sami rastavljati uređaj, ako se otkrije bilo kakav kvar ili nakon što je pao, isključite uređaj iz struje i obratite se bilo kojem ovlaštenom servisu na kontaktne adrese navedene u jamstvenom listu i na web stranici www.maxwell-products.ru.
Transportirajte uređaj u originalnom pakiranju.
Radi zaštite okoliša, nemojte bacati uređaj s uobičajenim kućnim otpadom nakon isteka njegovog vijeka trajanja; obratite se specijaliziranom centru za daljnju reciklažu.
Čuvajte uređaj na suhom i hladnom mjestu izvan dohvata djece i onesposobljenih osoba.

OVAJ UREĐAJ JE NAMIJENJEN SAMO ZA KUĆNU UPORABU

PRIJE PRVE UPORABE

Nakon transporta ili skladištenja uređaja na niskoj temperaturi, držite ga najmanje tri sata na sobnoj temperaturi prije uključivanja.

Sastavljanje ventilatora

Raspakirajte uređaj i uklonite sve naljepnice koje mogu spriječiti njegov rad.
Provjerite je li uređaj oštećen, nemojte ga koristiti u slučaju oštećenja.
Postavite nosače (15) poprečno na ravnu suhu površinu.
Postavite teleskopsku šipku (12) na nosače (15) i pričvrstite je s četiri vijka za pričvršćivanje (16).
Odvijte i uklonite stezaljku (13) okrećući je u smjeru suprotnom od kazaljke na satu, postavite ukrasnu ploču (14) na teleskopsku šipku (12). Vratite stezaljku (13) na svoje mjesto okrećući je u smjeru kazaljke na satu nekoliko puta.
Izvucite šipku (12) na željenu visinu i učvrstite je zatezanjem stezaljke (13) uz lagani napor dok je okrećete u smjeru kazaljke na satu.
Postavite motornu jedinicu (9) na teleskopsku šipku (12) dok ne udari i učvrstite je stezaljkom (11), nemojte primjenjivati preveliku silu prilikom zavrtanja stezaljke motorne jedinice (11).
Postavite stražnju rešetku (6) na motornu jedinicu (9) usklađujući vodilice na motornoj jedinici (9) s odgovarajućim otvorima na rešetki (6). Ručka za nošenje na stražnjoj rešetki (6) treba biti okrenuta prema gore.
Učvrstite stražnju rešetku (6) na motornu jedinicu (9) plastičnom maticom (5) zavrtanjem u smjeru kazaljke na satu dok ne udari.
Stavite lopatice (4) na osovinu motora (7) usklađujući utor na lopaticama sa stezaljkom na osovini motora i učvrstite ih plastičnom stezaljkom (2) okrećući je u smjeru suprotnom od kazaljke na satu i držeći lopatice (4) slobodnom rukom.
Postavite maticu i vijak za pričvršćivanje u utore prstena stezaljke (3).
Uskladite prednju rešetku (1) i stražnju rešetku (6), učvrstite ih prstenom stezaljke (3) i zategnite prsten stezaljke (3) čvrstim okretanjem vijka za pričvršćivanje.

Napomena! Za jednostavno sastavljanje rešetki ventilatora, prvo postavite prsten stezaljke (3) na stražnju rešetku (6) i lagano zategnite vijak za pričvršćivanje. Postavite donji dio prednje rešetke (1) na prsten stezaljke (3). Zatim pritisnite donji dio prednje rešetke (1) na prsten stezaljke (3) i stisnite obje rešetke s obje strane, postavite rešetku (1) ispod prstena stezaljke (3). Zategnite vijak za pričvršćivanje (4).

Ventilator je spreman za rad.

UPORABA

Prije prve uporabe uređaja, provjerite odgovara li napon u vašoj mreži radnom naponu uređaja.

Umetnite utikač u mrežnu utičnicu, čut ćete zvučni signal i svjetlosni indikator (17) koji označava da je uređaj spojen na mrežu će se upaliti na upravljačkoj ploči (10).

Napomena: svako pritiskanje gumba na upravljačkoj ploči (21, 22, 23, 24) popraćeno je zvučnim signalom.

Pritisnite gumb "ON/SPEED" (21), upalit će se indikator načina rada "L" (19), čut ćete zvučni signal i ventilator će početi raditi.
Ponovno pritisnite gumb "ON/SPEED" (21) za odabir brzine rotacije lopatica; svjetlosni indikatori (19) informiraju o odabranoj brzini rotacije lopatica;
- "L" – niska brzina protoka zraka
- "M" – srednja brzina protoka zraka
- "H" – visoka brzina protoka zraka
Pritisnite gumb "SWING" (22) za uključivanje načina rada oscilacije ventilatora od 90°, upalit će se indikator "SW" (18).
Za zaustavljanje načina rada rotacije, ponovno pritisnite gumb "SWING" (22), indikator "SW" (18) će se ugasiti.
Vrijeme rada automatskog isključivanja timera odabire se gumbom "TIMER" (23), svjetlosni indikatori (20) će informirati o postavljenom vremenu. Možete postaviti vrijeme rada ventilatora od 0,5 sati do 7,5 sati (s korakom podešavanja od 0,5 sati).
Za isključivanje timera, više puta pritisnite gumb "TIMER" dok se svi indikatori (20) ne ugase.
Za isključivanje ventilatora pritisnite gumb "OFF" (24).
Možete promijeniti i učvrstiti položaj motorne jedinice (9) ventilatora u skladu s potrebnim kutom protoka zraka u okomitom položaju, kut nagiba ventilatora se postavlja ručno. Za promjenu kuta nagiba ventilatora, olabavite podešivač (8) okrećući ga u smjeru suprotnom od kazaljke na satu, postavite potrebni kut nagiba ventilatora, a zatim zategnite podešivač (8) okrećući ga u smjeru kazaljke na satu. Klikanje tijekom naginjanja ventilatora je normalno.

Korištenje daljinskog upravljača

Za korištenje daljinskog upravljača (RC) (25) otvorite poklopac odjeljka za baterije (31) i umetnite 2 "AAA" baterije (nisu isporučene s uređajem) u odjeljak za baterije strogo poštujući polaritet, zatvorite poklopac odjeljka za baterije (31).
Ako ne koristite uređaj dulje vrijeme, izvadite baterije iz odjeljka za baterije daljinskog upravljača (25).

Napomena:

Zamijenite baterije u daljinskom upravljaču (25) na vrijeme, kako biste izbjegli oštećenje daljinskog upravljača (25), ne dopustite curenje baterija.
Svako pritiskanje gumba na upravljačkoj ploči (25) popraćeno je zvučnim signalom.
Funkcije gumba daljinskog upravljača (25) odgovaraju funkcijama gumba na upravljačkoj ploči (10).

Umetnite utikač u utičnicu, indikator napajanja (17) će se upaliti na upravljačkoj ploči (10).
Pritisnite gumb "ON/SPEED" (30) na daljinskom upravljaču (25), indikator načina rada "L" (19) će se upaliti na upravljačkoj ploči (10), čut ćete zvučni signal i ventilator će početi raditi, ponovnim pritiskom na gumb (30) možete postaviti potrebnu brzinu rotacije lopatica ventilatora, svjetlosni indikatori (19) informiraju o odabranoj brzini:
- "L" – niska brzina protoka zraka
- "M" – srednja brzina protoka zraka
- "H" – visoka brzina protoka zraka.
Uzastopno pritisnite gumb "MODE" (29) na daljinskom upravljaču (25) za odabir načina rada protoka zraka. Možete odabrati tri načina rada:
- "NORMAL" (normalno) – jednostavno ventiliranje; brzina protoka zraka ovisi o načinu rada odabranom gumbom "ON/SPEED" (30);
- "NATURE" (priroda) – prirodni vjetar; način rada imitacije prirodnog vjetra, brzina protoka zraka se kaotično mijenja: od blagog povjetarca do jakog naleta vjetra.
- "SLEEP" (spavanje) – umirujući vjetar; brzina protoka zraka se mijenja u ciklusima, stalno se povećavajući i smanjujući.
- "NORMAL" (normalno) – jednostavno ventiliranje; brzina protoka zraka ovisi o načinu rada odabranom gumbom "ON/SPEED" (30).
Odaberite vrijeme rada automatskog isključivanja timera uzastopnim pritiskom na gumb "TIMER" (29) na daljinskom upravljaču (25), svjetlosni indikatori (20) na upravljačkoj ploči (10) će informirati o postavljenom vremenu rada. Možete postaviti vrijeme rada ventilatora od 0,5 sati do 7,5 sati (s korakom podešavanja od 0,5 sati). Za isključivanje timera, više puta pritisnite gumb "TIMER" (28) dok se svi indikatori (20) ne ugase.
Pritisnite gumb "SWING" (27) na daljinskom upravljaču (25) za uključivanje načina rada oscilacije ventilatora od 90°, upalit će se indikator "SW" (18) na upravljačkoj ploči (10). Za isključivanje ove funkcije ili za postavljanje rotacije tijela uređaja u željenom smjeru, ponovno pritisnite gumb "SWING" (27).
Za isključivanje ventilatora pritisnite gumb "OFF" (24).

ODRŽAVANJE I NJEGA

Prije čišćenja ventilatora, isključite ga pritiskom na gumb "OFF" (24) na upravljačkoj ploči (10) ili gumb "OFF" (26) na daljinskom upravljaču (25) i isključite ga iz struje.
Nemojte koristiti abrazivna sredstva za čišćenje i otapala za čišćenje uređaja.
Očistite motornu jedinicu (9) blago vlažnom krpom, a zatim je obrišite suhom.
Ako trebate očistiti lopatice (4), odvijte maticu na prstenu (3), uklonite prsten (3), uklonite prednju rešetku (1), a zatim obrišite lopatice blago vlažnom krpom.
Vratite prednju rešetku (1) i prsten (3) na svoje mjesto.
Možete očistiti lopatice ventilatora usisavačem koristeći odgovarajući nastavak.
Nemojte uranjati motornu jedinicu (9) ventilatora u vodu ili bilo koje druge tekućine. Pazite da tekućine ne uđu u motornu jedinicu (9) ventilatora kako biste izbjegli oštećenje i spriječili rizik od strujnog udara.

Skladištenje

Isključite ventilator iz struje i očistite ga.
Rastavite ventilator, ako je potrebno.
Uklonite prsten (3), prednju rešetku (1), odvijte stezaljku lopatica (2) okrećući je u smjeru kazaljke na satu, uklonite lopatice (4), odvijte maticu za pričvršćivanje stražnje rešetke (5) i uklonite rešetku (6).
Odvijte stezaljku (11) i uklonite motornu jedinicu (9) s teleskopske šipke (12).
Odvijte 4 matice i uklonite teleskopsku šipku (12) s nosača (15).
Spakirajte ventilator u originalno pakiranje i spremite ga na suho i hladno mjesto izvan dohvata djece.

KOMPLET ZA ISPORUKU

Motorna jedinica – 1 kom.
Prednja rešetka – 1 kom.
Prsten stezaljke s vijkom i maticom – 1 kom.
Stezaljka lopatica – 1 kom.
Lopatice – 1 kom.
Stražnja rešetka – 1 kom.
Teleskopska šipka sa stezaljkom i ukrasnom pločom – 1 kom.
Nosači – 2 kom. Vijak – 4 kom.
Daljinski upravljač – 1 kom.
Upute za uporabu – 1 kom.

TEHNIČKE SPECIFIKACIJE

Napajanje: 220-240 V ~ 50/60Hz
Maksimalna snaga: 40 W
Promjer lopatica: 40 cm (16")

Proizvođač zadržava pravo izmjene specifikacija uređaja bez prethodne obavijesti.

Vijek trajanja ventilatora je 3 godine

Jamstvo

Pojedinosti o uvjetima jamstva možete dobiti od trgovca kod kojeg je uređaj kupljen. Račun ili potvrda o prodaji moraju se predočiti prilikom podnošenja bilo kakvog zahtjeva prema uvjetima ovog jamstva.
