Maxwell MW-3545 W - Instrukcja obsługi wentylatora stojącego

Zawartość

Wentylator przeznaczony jest do sztucznej wentylacji pomieszczenia.

Opis

Opis

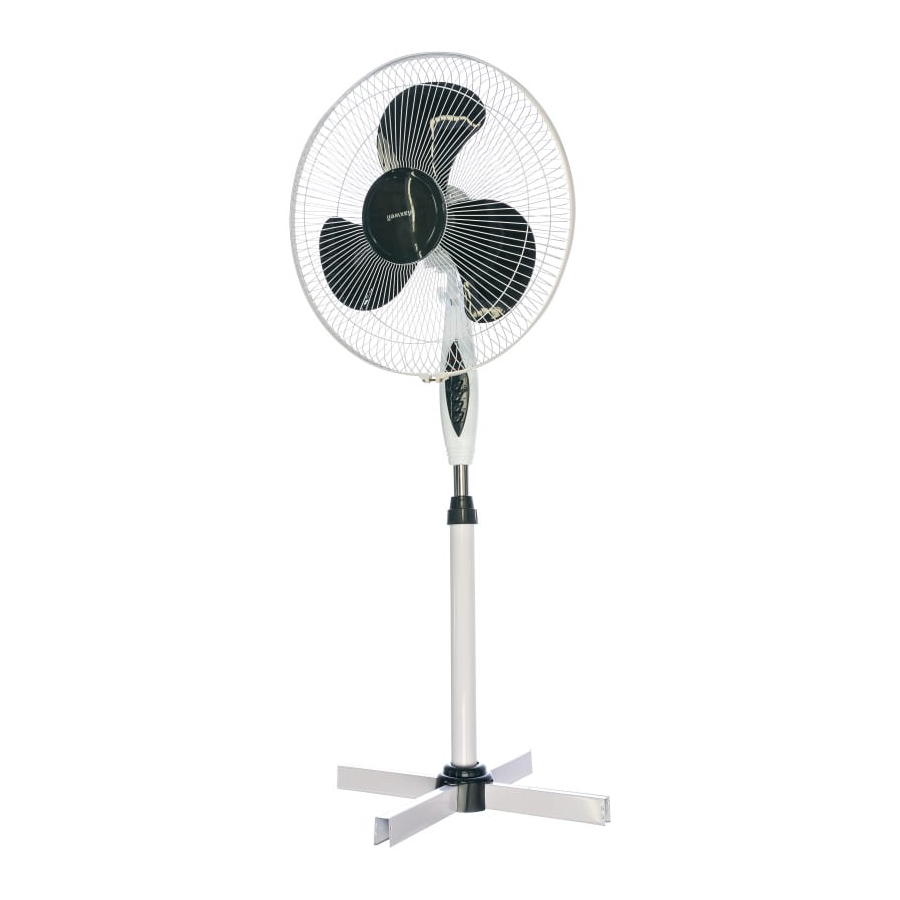

  1. Przednia kratka zabezpieczająca
  2. Zacisk łopatki
  3. Pierścień zaciskowy ze śrubą i nakrętką
  4. Łopatki
  5. Nakrętka mocująca tylną kratkę
  6. Tylna kratka z uchwytem do przenoszenia
  7. Oś silnika
  8. Regulator kąta nachylenia
  9. Jednostka silnikowa
  10. Panel sterowania
  11. Zacisk jednostki silnikowej
  12. Teleskopowy drążek
  13. Zacisk teleskopowego drążka
  14. Panel dekoracyjny
  15. Podpory
  16. Śruby mocujące

Panel sterowania

Opis - Panel sterowania

  1. Wskaźnik zasilania
  2. Wskaźnik trybu oscylacji "SW"
  3. Wskaźniki prędkości obrotowej łopatek "L, M, H"
  4. Wskaźnik czasu pracy automatycznego wyłącznika czasowego "0.5H/1H/2H/4H"
  5. Przycisk trybu włączania/prędkości "ON/SPEED" (włącz/prędkość)
  6. Przycisk trybu obrotu "SWING" (obrót)
  7. Przycisk wyboru czasu pracy timera "TIMER" (timer)
  8. Przycisk wyłączania wentylatora "OFF" (wyłącz)

Pilot zdalnego sterowania

Opis - Pilot zdalnego sterowania

  1. Pilot zdalnego sterowania
  2. Przycisk wyłączania "OFF" (wyłącz)
  3. Przycisk trybu obrotu "SWING" (obrót)
  4. Przycisk wyboru czasu pracy timera "TIMER" (timer)
  5. Przycisk wyboru trybu przepływu powietrza "MODE" (tryb):
  • "NORMAL" (normalny) – prosta wentylacja
  • "NATURE" (natura) – naturalny wiatr
  • "SLEEP" (sen) – kojący wiatr
  • "NORMAL" (normalny) – prosta wentylacja
  1. Przycisk włączania/wyboru trybu prędkości "ON/SPEED" (włącz/prędkość)
  2. Pokrywa komory baterii

ŚRODKI BEZPIECZEŃSTWA

Przed użyciem urządzenia elektrycznego należy uważnie przeczytać niniejszą instrukcję obsługi i zachować ją do wykorzystania w przyszłości.
Używaj urządzenia wyłącznie zgodnie z przeznaczeniem, jak określono w niniejszej instrukcji. Niewłaściwa obsługa urządzenia może prowadzić do jego uszkodzenia i spowodować szkody dla użytkownika lub uszkodzenie jego mienia.

  • Przed pierwszym włączeniem urządzenia upewnij się, że napięcie w sieci domowej odpowiada napięciu roboczemu urządzenia.
  • Przed użyciem urządzenia dokładnie sprawdź przewód zasilający i upewnij się, że nie jest uszkodzony. Jeśli stwierdzisz, że przewód zasilający jest uszkodzony, nie używaj urządzenia.
  • Nie używaj wentylatora na zewnątrz.
  • Umieść urządzenie na płaskiej, suchej i stabilnej powierzchni, z dala od źródeł ciepła lub otwartego ognia.
  • Nie używaj urządzenia w pobliżu pojemników wypełnionych wodą, obok zlewu kuchennego, w wilgotnych piwnicach lub w pobliżu basenu.
  • Nie zanurzaj wentylatora, przewodu zasilającego i wtyczki zasilającej w wodzie lub innych płynach.
  • Nie dotykaj obudowy urządzenia i wtyczki zasilającej mokrymi rękami.
  • Jeśli wentylator wpadnie do wody, odłącz go przed dotknięciem, a dopiero potem możesz wyjąć wentylator z wody. Zgłoś się do najbliższego autoryzowanego serwisu w celu przetestowania lub naprawy urządzenia pod adresami kontaktowymi podanymi w karcie gwarancyjnej oraz na stronie internetowej www.maxwell-products.ru.
  • Upewnij się, że przewód zasilający nie styka się z gorącymi powierzchniami i ostrymi krawędziami mebli.
  • Nie włączaj niezmontowanego wentylatora.
  • Nie wkładaj żadnych obcych przedmiotów do otworów kratek ochronnych wentylatora, aby uniknąć obrażeń lub uszkodzenia urządzenia.
  • Nie dotykaj obracających się łopatek podczas pracy wentylatora.
  • Nie umieszczaj wentylatora w pobliżu zasłon lub roślin domowych.
  • Nie zaleca się przebywania pod strumieniem powietrza z wentylatora przez dłuższy czas (szczególnie dzieci i osoby starsze).
  • Nie pozostawiaj włączonego urządzenia bez nadzoru.
  • Odłącz wentylator przed czyszczeniem i gdy nie używasz urządzenia lub przed przeniesieniem go w nowe miejsce.
  • Odłączając wentylator, ciągnij za wtyczkę, a nie za przewód.
  • Regularnie czyść urządzenie.
  • Nie pozostawiaj dzieci bez opieki, aby zapobiec używaniu urządzenia jako zabawki.
  • Ze względów bezpieczeństwa dzieci nie pozostawiaj bez nadzoru toreb polietylenowych używanych jako opakowanie.

UWAGA! Nie pozwalaj dzieciom bawić się torebkami polietylenowymi lub folią opakowaniową. Niebezpieczeństwo uduszenia!

  • Nie pozwalaj dzieciom dotykać obudowy urządzenia i przewodu zasilającego podczas pracy urządzenia.
  • Urządzenie nie jest przeznaczone do użytku przez osoby niepełnosprawne fizycznie lub umysłowo (w tym dzieci) lub przez osoby nieposiadające doświadczenia lub wiedzy, jeśli nie znajdują się pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub jeśli nie zostały poinstruowane przez tę osobę w zakresie użytkowania urządzenia.
  • Nie używaj wentylatora, jeśli łopatki, przewód zasilający lub wtyczka zasilająca są uszkodzone, jeśli wentylator działa nieprawidłowo, po upuszczeniu lub uszkodzeniu w inny sposób.
  • Nie próbuj naprawiać urządzenia. Nie demontuj urządzenia samodzielnie, w przypadku wykrycia jakiejkolwiek usterki lub po upuszczeniu urządzenia, odłącz urządzenie i zgłoś się do autoryzowanego serwisu pod adresami kontaktowymi podanymi w karcie gwarancyjnej oraz na stronie internetowej www.maxwell-products.ru.
  • Transportuj urządzenie w oryginalnym opakowaniu.
  • W celu ochrony środowiska nie wyrzucaj urządzenia wraz ze zwykłymi odpadami domowymi po upływie jego okresu użytkowania; zgłoś się do specjalistycznego centrum w celu dalszego recyklingu.
  • Przechowuj urządzenie w suchym, chłodnym miejscu, poza zasięgiem dzieci i osób niepełnosprawnych.

URZĄDZENIE PRZEZNACZONE WYŁĄCZNIE DO UŻYTKU DOMOWEGO

PRZED PIERWSZYM UŻYCIEM

Po transporcie lub przechowywaniu urządzenia w niskiej temperaturze należy odczekać co najmniej trzy godziny w temperaturze pokojowej przed włączeniem.

Montaż wentylatora

  • Rozpakuj urządzenie i usuń wszelkie naklejki, które mogą uniemożliwić jego działanie.
  • Sprawdź urządzenie pod kątem uszkodzeń, nie używaj go w przypadku uszkodzeń.
  • Ustaw podpory (15) krzyżowo na płaskiej, suchej powierzchni.
  • Ustaw teleskopowy drążek (12) na podporach (15) i przymocuj go za pomocą czterech śrub mocujących (16).
  • Odkręć i zdejmij zacisk (13), obracając go w kierunku przeciwnym do ruchu wskazówek zegara, ustaw panel dekoracyjny (14) na teleskopowym drążku (12). Ustaw zacisk (13) z powrotem na swoim miejscu, obracając go kilkakrotnie zgodnie z ruchem wskazówek zegara.
  • Wysuń drążek (12) na żądaną wysokość i przymocuj go, dokręcając zacisk (13) z lekkim naciskiem, obracając go zgodnie z ruchem wskazówek zegara.
  • Zainstaluj jednostkę silnikową (9) na teleskopowym drążku (12) aż do wyczuwalnego oporu i przymocuj ją za pomocą zacisku (11), nie używaj nadmiernej siły podczas przykręcania zacisku jednostki silnikowej (11).
  • Ustaw tylną kratkę (6) na jednostce silnikowej (9), dopasowując prowadnice na jednostce silnikowej (9) do odpowiednich otworów na kratce (6). Uchwyt do przenoszenia na tylnej kratce (6) powinien być skierowany do góry.
  • Przymocuj tylną kratkę (6) do jednostki silnikowej (9) za pomocą plastikowej nakrętki (5), wkręcając ją zgodnie z ruchem wskazówek zegara aż do wyczuwalnego oporu.
  • Nałóż łopatki (4) na oś silnika (7), dopasowując rowek na łopatkach do zacisku na osi silnika i przymocuj je za pomocą plastikowego zacisku (2), obracając go w kierunku przeciwnym do ruchu wskazówek zegara i przytrzymując łopatki (4) wolną ręką.
  • Włóż nakrętkę i śrubę mocującą do gniazd pierścienia zaciskowego (3).
  • Dopasuj przednią kratkę (1) i tylną kratkę (6), przymocuj je za pomocą pierścienia zaciskowego (3) i dokręć pierścień zaciskowy (3), mocno dokręcając śrubę mocującą.

Uwaga! Dla łatwego montażu kratek wentylatora najpierw zainstaluj pierścień zaciskowy (3) na tylnej kratce (6) i lekko dokręć śrubę mocującą. Zainstaluj dolną część przedniej kratki (1) na pierścieniu zaciskowym (3). Następnie dociśnij dolną część przedniej kratki (1) do pierścienia zaciskowego (3) i ściskając obie kratki po obu stronach, zainstaluj kratkę (1) pod pierścieniem zaciskowym (3). Dokręć śrubę mocującą (4).

  • Wentylator jest gotowy do pracy.

UŻYTKOWANIE

Przed pierwszym użyciem urządzenia upewnij się, że napięcie w sieci odpowiada napięciu roboczemu urządzenia.

  • Włóż wtyczkę do gniazdka sieciowego, usłyszysz sygnał dźwiękowy i zaświeci się wskaźnik świetlny (17) na panelu sterowania (10), wskazujący, że urządzenie jest podłączone do sieci.

Uwaga: każdemu naciśnięciu przycisków panelu sterowania (21, 22, 23, 24) towarzyszy sygnał dźwiękowy.

  • Naciśnij przycisk "ON/SPEED" (21), zaświeci się wskaźnik trybu pracy "L" (19), usłyszysz sygnał dźwiękowy i wentylator zacznie działać.
  • Naciśnij ponownie przycisk "ON/SPEED" (21), aby wybrać prędkość obrotową łopatek; wskaźniki świetlne (19) informują o wybranej prędkości obrotowej łopatek;
    • "L" – niska prędkość przepływu powietrza
    • "M" – średnia prędkość przepływu powietrza
    • "H" – wysoka prędkość przepływu powietrza
  • Naciśnij przycisk "SWING" (22), aby włączyć tryb oscylacji wentylatora o 90°, zaświeci się wskaźnik "SW" (18).
  • Aby zatrzymać tryb obrotu, naciśnij ponownie przycisk "SWING" (22), wskaźnik "SW" (18) zgaśnie.
  • Czas pracy automatycznego wyłącznika czasowego wybiera się za pomocą przycisku "TIMER" (23), wskaźniki świetlne (20) informują o ustawionym czasie. Możesz ustawić czas pracy wentylatora od 0,5 godziny do 7,5 godziny (z krokiem ustawienia 0,5 godziny).
  • Aby wyłączyć timer, naciskaj przycisk "TIMER" wielokrotnie, aż wszystkie wskaźniki (20) zgasną.
  • Aby wyłączyć wentylator, naciśnij przycisk "OFF" (24).
  • Możesz zmieniać i ustalać położenie jednostki silnikowej (9) wentylatora zgodnie z wymaganym kątem przepływu powietrza w pozycji pionowej, kąt nachylenia wentylatora ustawia się ręcznie. Aby zmienić kąt nachylenia wentylatora, poluzuj regulator (8), obracając go w kierunku przeciwnym do ruchu wskazówek zegara, ustaw wymagany kąt nachylenia wentylatora, a następnie dokręć regulator (8), obracając go zgodnie z ruchem wskazówek zegara. Klikanie podczas przechylania wentylatora jest normalne.

Korzystanie z pilota zdalnego sterowania

Aby użyć pilota zdalnego sterowania (RC) (25), otwórz pokrywę komory baterii (31) i włóż 2 baterie "AAA" (niedołączone do urządzenia) do komory baterii, ściśle przestrzegając biegunowości, zamknij pokrywę komory baterii (31).
Jeśli nie używasz urządzenia przez dłuższy czas, wyjmij baterie z komory baterii pilota zdalnego sterowania (25).

Uwaga:

  • Wymieniaj baterie w pilocie zdalnego sterowania (25) na czas, aby uniknąć uszkodzenia pilota zdalnego sterowania (25), nie dopuszczaj do wycieku baterii.
  • Każdemu naciśnięciu przycisków panelu sterowania (25) towarzyszy sygnał dźwiękowy.
  • Funkcje przycisków pilota zdalnego sterowania (25) odpowiadają funkcjom przycisków na panelu sterowania (10).
  • Włóż wtyczkę zasilającą do gniazdka, na panelu sterowania (10) zaświeci się wskaźnik zasilania (17).
  • Naciśnij przycisk "ON/SPEED" (30) na pilocie zdalnego sterowania (25), na panelu sterowania (10) zaświeci się wskaźnik trybu pracy "L" (19), usłyszysz sygnał dźwiękowy i wentylator zacznie działać, naciskając ponownie przycisk (30), możesz ustawić wymaganą prędkość obrotową łopatek wentylatora, wskaźniki świetlne (19) informują o wybranej prędkości:
    • "L" – niska prędkość przepływu powietrza
    • "M" – średnia prędkość przepływu powietrza
    • "H" – wysoka prędkość przepływu powietrza.
  • Naciskaj kolejno przycisk "MODE" (29) na pilocie zdalnego sterowania (25), aby wybrać tryb przepływu powietrza. Możesz wybrać trzy tryby:
    • "NORMAL" (normalny) – prosta wentylacja; prędkość przepływu powietrza zależy od trybu wybranego przyciskiem "ON/SPEED" (30);
    • "NATURE" (natura) – naturalny wiatr; tryb imitacji naturalnego wiatru, prędkość przepływu powietrza zmienia się chaotycznie: od delikatnej bryzy do silnego podmuchu wiatru.
    • "SLEEP" (sen) – kojący wiatr; prędkość przepływu powietrza zmienia się cyklicznie, stale wzrastając i malejąc.
    • "NORMAL" (normalny) – prosta wentylacja; prędkość przepływu powietrza zależy od trybu wybranego przyciskiem "ON/SPEED" (30).
  • Wybierz czas pracy automatycznego wyłącznika czasowego, naciskając kolejno przycisk "TIMER" (29) na pilocie zdalnego sterowania (25), wskaźniki świetlne (20) na panelu sterowania (10) poinformują o ustawionym czasie pracy. Możesz ustawić czas pracy wentylatora od 0,5 godziny do 7,5 godziny (z krokiem ustawienia 0,5 godziny). Aby wyłączyć timer, naciskaj przycisk "TIMER" (28) wielokrotnie, aż wszystkie wskaźniki (20) zgasną.
  • Naciśnij przycisk "SWING" (27) na pilocie zdalnego sterowania (25), aby włączyć tryb oscylacji wentylatora o 90°, na panelu sterowania (10) zaświeci się wskaźnik "SW" (18). Aby wyłączyć tę funkcję lub ustawić obrót obudowy urządzenia w żądanym kierunku, naciśnij ponownie przycisk "SWING" (27).
  • Aby wyłączyć wentylator, naciśnij przycisk "OFF" (24).

KONSERWACJA I PIELĘGNACJA

  • Przed czyszczeniem wentylatora wyłącz go, naciskając przycisk "OFF" (24) na panelu sterowania (10) lub przycisk "OFF" (26) na pilocie zdalnego sterowania (25) i odłącz go od zasilania.
  • Nie używaj ściernych środków czyszczących i rozpuszczalników do czyszczenia urządzenia.
  • Czyść jednostkę silnikową (9) lekko wilgotną szmatką, a następnie wytrzyj ją do sucha.
  • Jeśli chcesz wyczyścić łopatki (4), odkręć nakrętkę na pierścieniu (3), zdejmij pierścień (3), zdejmij przednią kratkę (1), a następnie przetrzyj łopatki lekko wilgotną szmatką.
  • Zainstaluj przednią kratkę (1) i pierścień (3) z powrotem na swoim miejscu.
  • Możesz czyścić łopatki wentylatora odkurzaczem za pomocą odpowiedniej nasadki.
  • shock hazard Nie zanurzaj jednostki silnikowej (9) wentylatora w wodzie lub innych płynach. Upewnij się, że żadne płyny nie dostaną się do jednostki silnikowej (9) wentylatora, aby uniknąć jego uszkodzenia i zapobiec ryzyku porażenia prądem.

Przechowywanie

  • Odłącz wentylator i wyczyść go.
  • Zdemontuj wentylator, jeśli to konieczne.
  • Zdejmij pierścień (3), przednią kratkę (1), odkręć zacisk łopatki (2), obracając go zgodnie z ruchem wskazówek zegara, zdejmij łopatki (4), odkręć nakrętkę mocującą tylnej kratki (5) i zdejmij kratkę (6).
  • Odkręć zacisk (11) i zdejmij jednostkę silnikową (9) z teleskopowego drążka (12).
  • Odkręć 4 nakrętki i zdejmij teleskopowy drążek (12) z podpór (15).
  • Zapakuj wentylator do oryginalnego opakowania i odłóż go do przechowywania w suchym, chłodnym miejscu, z dala od dzieci.

ZESTAW ZAWIERA

Jednostka silnikowa – 1 szt.
Przednia kratka – 1 szt.
Pierścień zaciskowy ze śrubą i nakrętką – 1 szt.
Zacisk łopatki – 1 szt.
Łopatki – 1 szt.
Tylna kratka – 1 szt.
Teleskopowy drążek z zaciskiem i panelem dekoracyjnym – 1 szt.
Podpory – 2 szt. Śruba – 4 szt.
Pilot zdalnego sterowania – 1 szt.
Instrukcja obsługi – 1 szt.

SPECYFIKACJA TECHNICZNA

Zasilanie: 220-240 V ~ 50/60Hz
Maksymalna moc: 40 W
Średnica łopatek: 40 cm (16")

Producent zastrzega sobie prawo do zmiany specyfikacji urządzenia bez wcześniejszego powiadomienia.

Okres użytkowania wentylatora wynosi 3 lata

Gwarancja

Szczegółowe informacje dotyczące warunków gwarancji można uzyskać od sprzedawcy, u którego zakupiono urządzenie. Przy zgłaszaniu roszczeń w ramach niniejszej gwarancji należy przedstawić dowód zakupu lub paragon.
