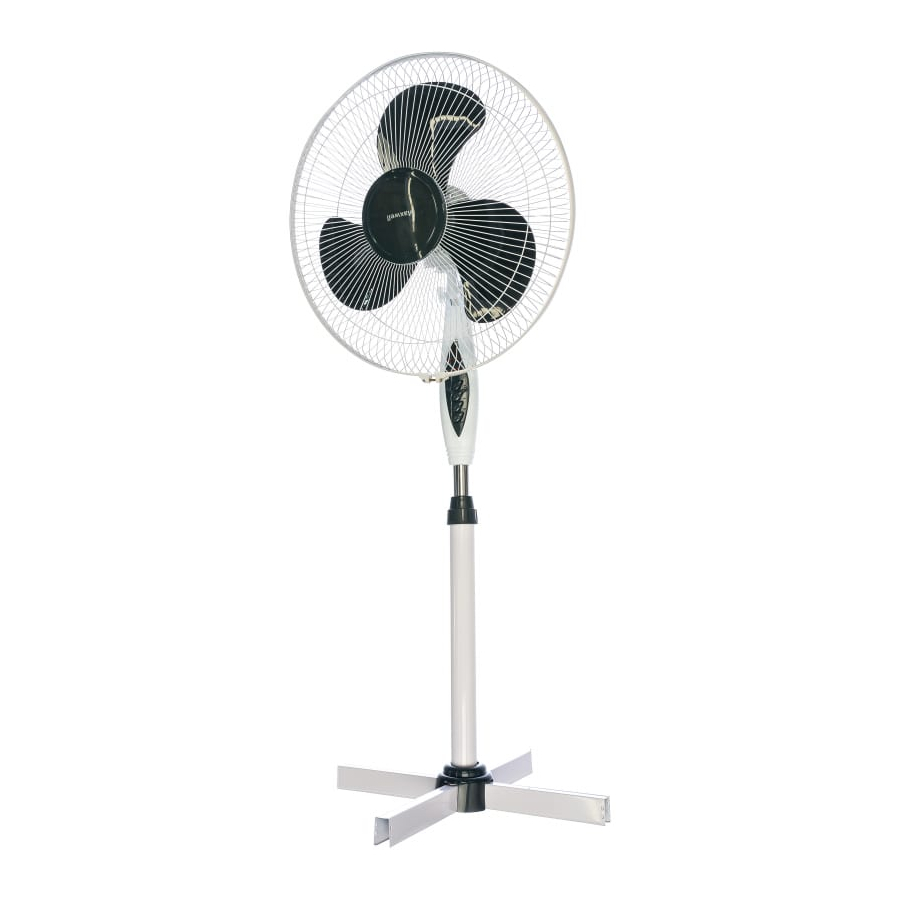

Maxwell MW-3545 W - Тұрғылықты желдеткіштің нұсқаулығы

Мазмұны

Желдеткіш бөлмені жасанды желдетуге арналған.

Сипаттамасы

Сипаттамасы

  1. Алдыңғы қауіпсіздік торы
  2. Пышақ қысқышы
  3. Бұрандасы мен гайкасы бар қысқыш сақина
  4. Пышақтар
  5. Артқы торды бекіту гайкасы
  6. Тасымалдау тұтқасы бар артқы тор
  7. Қозғалтқыш осі
  8. Еңіс бұрышын реттегіш
  9. Қозғалтқыш блогы
  10. Басқару панелі
  11. Қозғалтқыш блогының қысқышы
  12. Телескоптық штанга
  13. Телескоптық штанга қысқышы
  14. Сәндік панель
  15. Тіректер
  16. Бекіту бұрандалары

Басқару панелі

Сипаттамасы - Басқару панелі

  1. Қуат индикаторы
  2. "SW" тербеліс режимінің индикаторы
  3. "L, M, H" Пышақтардың айналу жылдамдығының индикаторлары
  4. "0.5H/1H/2H/4H" автоматты өшіру таймерінің жұмыс уақытының индикаторы
  5. "ON/SPEED" (қосу/жылдамдық) қосу/жылдамдық жұмыс режимі түймесі
  6. "SWING" (айналу) айналу режимі түймесі
  7. "TIMER" (таймер) таймердің жұмыс уақытын таңдау түймесі
  8. "OFF" (өшіру) желдеткішті өшіру түймесі

Қашықтан басқару пульті

Сипаттамасы - Қашықтан басқару пульті

  1. Қашықтан басқару пульті
  2. "OFF" (өшіру) Өшіру түймесі
  3. "SWING" (айналу) Айналу режимі түймесі
  4. "TIMER" (таймер) Таймердің жұмыс уақытын таңдау түймесі
  5. "MODE" (режим) Ауа ағыны режимін таңдау түймесі:
  • "NORMAL" (қалыпты) – қарапайым желдету
  • "NATURE" (табиғат) – табиғи жел
  • "SLEEP" (ұйқы) – тыныштандыратын жел
  • "NORMAL" (қалыпты) – қарапайым желдету
  1. "ON/SPEED" (қосу/жылдамдық) Қосу/жылдамдық жұмыс режимін таңдау түймесі
  2. Батарея бөлімінің қақпағы

ҚАУІПСІЗДІК ШАРАЛАРЫ

Электр құрылғысын пайдаланар алдында осы нұсқаулықты мұқият оқып шығыңыз және оны кейіннен анықтама ретінде сақтаңыз.
Құрылғыны тек осы нұсқаулықта көрсетілгендей, мақсатына сай пайдаланыңыз. Құрылғыны дұрыс пайдаланбау оның сынуына және пайдаланушыға зиян келтіруіне немесе оның мүлкіне зақым келтіруіне әкелуі мүмкін.

  • Құрылғыны бірінші рет қоспас бұрын, сіздің үйіңіздің кернеуі құрылғының жұмыс кернеуіне сәйкес келетініне көз жеткізіңіз.
  • Құрылғыны пайдаланар алдында қуат сымын мұқият тексеріп, оның зақымдалмағанына көз жеткізіңіз. Егер қуат сымының зақымдалғанын байқасаңыз, құрылғыны пайдаланбаңыз.
  • Желдеткішті сыртта пайдаланбаңыз.
  • Құрылғыны жылу көздерінен немесе ашық жалыннан алыс, тегіс, құрғақ және тұрақты бетке қойыңыз.
  • Құрылғыны суға толтырылған ыдыстардың жанында, ас үй раковинасының жанында, дымқыл жертөлелерде немесе бассейннің жанында пайдаланбаңыз.
  • Желдеткішті, қуат сымын және қуат ашасын суға немесе басқа сұйықтықтарға батырмаңыз.
  • Құрылғының корпусын және қуат ашасын дымқыл қолмен ұстамаңыз.
  • Егер желдеткіш суға түсіп кетсе, оны ұстамас бұрын ажыратыңыз, содан кейін ғана желдеткішті судан шығаруға болады. Кепілдік сертификатында және www.maxwell-products.ru веб-сайтында көрсетілген байланыс мекенжайлары бойынша құрылғыны тексеру немесе жөндеу үшін жақын жердегі уәкілетті қызмет көрсету орталығына жүгініңіз.
  • Қуат сымының ыстық беттермен және жиһаздың өткір жиектерімен жанаспауына көз жеткізіңіз.
  • Желдеткішті құрастырылмаған күйде қоспаңыз.
  • Жарақаттануды немесе құрылғының зақымдалуын болдырмау үшін желдеткіштің қорғаныш торларының саңылауларына бөгде заттарды салмаңыз.
  • Желдеткіш жұмыс істеп тұрған кезде айналмалы пышақтарға тиіспеңіз.
  • Желдеткішті перделердің немесе үй өсімдіктерінің жанына қоймаңыз.
  • Желдеткіштен шыққан ауа ағынының астында ұзақ уақыт болу ұсынылмайды (әсіресе балалар мен қарт адамдар үшін).
  • Жұмыс істеп тұрған құрылғыны қараусыз қалдырмаңыз.
  • Желдеткішті тазалау алдында және құрылғыны пайдаланбаған кезде немесе оны жаңа жерге көшірмес бұрын ажыратыңыз.
  • Желдеткішті ажыратқан кезде сымды емес, ашаны тартыңыз.
  • Құрылғыны үнемі тазалаңыз.
  • Балалардың құрылғыны ойыншық ретінде пайдалануын болдырмау үшін оларды қараусыз қалдырмаңыз.
  • Балалардың қауіпсіздігі үшін қаптама ретінде пайдаланылатын полиэтилен пакеттерін қараусыз қалдырмаңыз.

НАЗАР АУДАРЫҢЫЗ! Балаларға полиэтилен пакеттерімен немесе орау пленкасымен ойнауға жол бермеңіз. Тұншығу қаупі!

  • Балаларға құрылғы жұмыс істеп тұрған кезде оның корпусына және қуат сымына тиісуге жол бермеңіз.
  • Құрылғы дене бітімі немесе ақыл-есі кем адамдардың (соның ішінде балалардың) немесе тәжірибесі немесе білімі жоқ адамдардың пайдалануына арналмаған, егер олар өздерінің қауіпсіздігіне жауапты адамның бақылауында болмаса немесе осы адам оларға құрылғыны пайдалану туралы нұсқау бермесе.
  • Егер пышақтар, қуат сымы немесе қуат ашасы зақымдалған болса, егер желдеткіш дұрыс жұмыс істемесе, құлап кеткеннен кейін немесе басқа жолмен зақымдалған болса, желдеткішті пайдаланбаңыз.
  • Құрылғыны жөндеуге тырыспаңыз. Қандай да бір ақау анықталса немесе құлап кеткеннен кейін құрылғыны өздігіңізден бөлшектемеңіз, құрылғыны ажыратып, кепілдік сертификатында және www.maxwell-products.ru веб-сайтында көрсетілген байланыс мекенжайлары бойынша кез келген уәкілетті қызмет көрсету орталығына жүгініңіз.
  • Құрылғыны түпнұсқалық қаптамасында тасымалдаңыз.
  • Қоршаған ортаны қорғау үшін құрылғыны қызмет ету мерзімі аяқталғаннан кейін әдеттегі тұрмыстық қалдықтармен бірге тастамаңыз; одан әрі қайта өңдеу үшін мамандандырылған орталыққа жүгініңіз.
  • Құрылғыны балалар мен мүгедек адамдардың қолы жетпейтін құрғақ салқын жерде сақтаңыз.

БҰЛ ҚҰРЫЛҒЫ ТЕК ҮЙДЕ ПАЙДАЛАНУҒА АРНАЛҒАН

БІРІНШІ ПАЙДАЛАНУ АЛДЫНДА

Құрылғыны тасымалдағаннан немесе төмен температурада сақтағаннан кейін қосар алдында оны кемінде үш сағат бөлме температурасында ұстаңыз.

Желдеткішті құрастыру

  • Құрылғыны қаптамадан шығарып, оның жұмысына кедергі келтіретін кез келген жапсырмаларды алып тастаңыз.
  • Құрылғыны зақымдануларға тексеріңіз, зақымдалған жағдайда оны пайдаланбаңыз.
  • Тіректерді (15) тегіс құрғақ бетке айқастырып қойыңыз.
  • Телескоптық штанганы (12) тіректерге (15) орнатып, оны төрт бекіту бұрандасымен (16) бекітіңіз.
  • Қысқышты (13) сағат тіліне қарсы бұрап, алып тастаңыз, сәндік панельді (14) телескоптық штангаға (12) орнатыңыз. Қысқышты (13) бірнеше рет сағат тілімен бұрап, орнына қайтарыңыз.
  • Штанганы (12) қажетті биіктікке дейін ұзартыңыз және оны қысқышты (13) сағат тілімен бұраған кезде аздап күш салып қатайтып бекітіңіз.
  • Қозғалтқыш блогын (9) телескоптық штангаға (12) тірелгенше орнатып, оны қысқышпен (11) бекітіңіз, қозғалтқыш блогының қысқышын (11) бұраған кезде шамадан тыс күш салмаңыз.
  • Артқы торды (6) қозғалтқыш блогына (9) орнатып, қозғалтқыш блогындағы (9) бағыттаушыларды тордағы (6) сәйкес саңылаулармен сәйкестендіріңіз. Артқы тордағы (6) тасымалдау тұтқасы жоғары қарау керек.
  • Артқы торды (6) қозғалтқыш блогына (9) пластикалық гайкамен (5) тірелгенше сағат тілімен бұрап бекітіңіз.
  • Пышақтарды (4) қозғалтқыш осіне (7) орнатып, пышақтардағы ойықты қозғалтқыш осіндегі қысқышпен сәйкестендіріңіз және оларды пластикалық қысқышпен (2) сағат тіліне қарсы бұрап және пышақтарды (4) бос қолыңызбен ұстап бекітіңіз.
  • Гайка мен бекіту бұрандасын қысқыш сақинаның (3) ұяларына орнатыңыз.
  • Алдыңғы торды (1) және артқы торды (6) сәйкестендіріп, оларды қысқыш сақинамен (3) бекітіп, бекіту бұрандасын қатайтып қысқыш сақинаны (3) қатайтыңыз.

Ескертпе! Желдеткіш торларын оңай құрастыру үшін алдымен қысқыш сақинаны (3) артқы торға (6) орнатып, бекіту бұрандасын аздап қатайтыңыз. Алдыңғы тордың (1) төменгі бөлігін қысқыш сақинаға (3) орнатыңыз. Содан кейін алдыңғы тордың (1) төменгі бөлігін қысқыш сақинаға (3) басып, екі торды екі жағынан қысып, торды (1) қысқыш сақинаның (3) астына орнатыңыз. Бекіту бұрандасын (4) қатайтыңыз.

  • Желдеткіш жұмысқа дайын.

ПАЙДАЛАНУ

Құрылғыны бірінші рет пайдаланар алдында сіздің желідегі кернеудің құрылғының жұмыс кернеуіне сәйкес келетініне көз жеткізіңіз.

  • Ашаны розеткаға салыңыз, дыбыстық сигналды естисіз және құрылғының желіге қосылғанын көрсететін жарық индикаторы (17) басқару панелінде (10) жанады.

Ескертпе: басқару панелінің (21, 22, 23, 24) түймелерін әр басу дыбыстық сигналмен бірге жүреді.

  • "ON/SPEED" (қосу/жылдамдық) түймесін (21) басыңыз, "L" жұмыс режимінің индикаторы (19) жанады, дыбыстық сигналды естисіз және желдеткіш жұмыс істей бастайды.
  • Пышақтардың айналу жылдамдығын таңдау үшін "ON/SPEED" (қосу/жылдамдық) түймесін (21) қайтадан басыңыз; жарық индикаторлары (19) таңдалған пышақтардың айналу жылдамдығы туралы хабарлайды;
    • "L" – ауа ағынының төмен жылдамдығы
    • "M" – ауа ағынының орташа жылдамдығы
    • "H" – ауа ағынының жоғары жылдамдығы
  • Желдеткіштің 90° тербеліс жұмыс режимін қосу үшін "SWING" (айналу) түймесін (22) басыңыз, "SW" индикаторы (18) жанады.
  • Айналу режимін тоқтату үшін "SWING" (айналу) түймесін (22) қайтадан басыңыз, "SW" индикаторы (18) өшеді.
  • Автоматты өшіру таймерінің жұмыс уақыты "TIMER" (таймер) түймесімен (23) таңдалады, жарық индикаторлары (20) орнатылған уақыт туралы хабарлайды. Желдеткіштің жұмыс уақытын 0,5 сағаттан 7,5 сағатқа дейін орнатуға болады (0,5 сағаттық қадаммен).
  • Таймерді өшіру үшін барлық индикаторлар (20) өшкенше "TIMER" (таймер) түймесін қайта-қайта басыңыз.
  • Желдеткішті өшіру үшін "OFF" (өшіру) түймесін (24) басыңыз.
  • Желдеткіштің қозғалтқыш блогының (9) орнын тігінен қажетті ауа ағынының бұрышына сәйкес өзгертіп, бекітуге болады, желдеткіштің еңіс бұрышы қолмен орнатылады. Желдеткіштің еңіс бұрышын өзгерту үшін реттегішті (8) сағат тіліне қарсы бұрап босатыңыз, желдеткіштің қажетті еңіс бұрышын орнатыңыз, содан кейін реттегішті (8) сағат тілімен бұрап қатайтыңыз. Желдеткішті еңкейткен кезде шерту қалыпты жағдай.

Қашықтан басқару пультін пайдалану

Қашықтан басқару пультін (ҚБП) (25) пайдалану үшін батарея бөлімінің қақпағын (31) ашып, батарея бөліміне 2 "AAA" батареясын (құрылғымен бірге жеткізілмейді) полярлықты қатаң сақтай отырып салыңыз, батарея бөлімінің қақпағын (31) жабыңыз.
Егер құрылғыны ұзақ уақыт пайдаланбасаңыз, қашықтан басқару пультінің (25) батарея бөлімінен батареяларды шығарып алыңыз.

Ескертпе:

  • Қашықтан басқару пультінің (25) зақымдалуын болдырмау үшін қашықтан басқару пультіндегі (25) батареяларды уақытында ауыстырыңыз, батареялардың ағуына жол бермеңіз.
  • Басқару панелінің (25) түймелерін әр басу дыбыстық сигналмен бірге жүреді.
  • Қашықтан басқару пультінің (25) түймелерінің функциялары басқару панеліндегі (10) түймелердің функцияларына сәйкес келеді.
  • Қуат ашасын розеткаға салыңыз, басқару панелінде (10) қуат индикаторы (17) жанады.
  • Қашықтан басқару пультіндегі (25) "ON/SPEED" (қосу/жылдамдық) түймесін (30) басыңыз, басқару панелінде (10) "L" жұмыс режимінің индикаторы (19) жанады, дыбыстық сигналды естисіз және желдеткіш жұмыс істей бастайды, түймені (30) қайтадан басу арқылы желдеткіштің қажетті пышақтардың айналу жылдамдығын орнатуға болады, жарық индикаторлары (19) таңдалған жылдамдық туралы хабарлайды:
    • "L" – ауа ағынының төмен жылдамдығы
    • "M" – ауа ағынының орташа жылдамдығы
    • "H" – ауа ағынының жоғары жылдамдығы.
  • Ауа ағыны режимін таңдау үшін қашықтан басқару пультіндегі (25) "MODE" (режим) түймесін (29) бірінен соң бірін басыңыз. Сіз үш режимді таңдай аласыз:
    • "NORMAL" (қалыпты) – қарапайым желдету; ауа ағынының жылдамдығы "ON/SPEED" (қосу/жылдамдық) түймесімен (30) таңдалған режимге байланысты;
    • "NATURE" (табиғат) – табиғи жел; табиғи желді имитациялау режимі, ауа ағынының жылдамдығы хаотикалық түрде өзгереді: жұмсақ самалдан желдің қатты екпініне дейін.
    • "SLEEP" (ұйқы) – тыныштандыратын жел; ауа ағынының жылдамдығы циклдерде өзгереді, үнемі артып және азайып отырады.
    • "NORMAL" (қалыпты) – қарапайым желдету; ауа ағынының жылдамдығы "ON/SPEED" (қосу/жылдамдық) түймесімен (30) таңдалған режимге байланысты.
  • Автоматты өшіру таймерінің жұмыс уақытын қашықтан басқару пультіндегі (25) "TIMER" (таймер) түймесін (29) бірінен соң бірін басу арқылы таңдаңыз, басқару панеліндегі (10) жарық индикаторлары (20) орнатылған жұмыс уақыты туралы хабарлайды. Желдеткіштің жұмыс уақытын 0,5 сағаттан 7,5 сағатқа дейін орнатуға болады (0,5 сағаттық қадаммен). Таймерді өшіру үшін барлық индикаторлар (20) өшкенше "TIMER" (таймер) түймесін (28) қайта-қайта басыңыз.
  • Желдеткіштің 90° тербеліс жұмыс режимін қосу үшін қашықтан басқару пультіндегі (25) "SWING" (айналу) түймесін (27) басыңыз, басқару панелінде (10) "SW" индикаторы (18) жанады. Бұл функцияны өшіру немесе құрылғы корпусының айналуын қажетті бағытта орнату үшін "SWING" (айналу) түймесін (27) қайтадан басыңыз.
  • Желдеткішті өшіру үшін "OFF" (өшіру) түймесін (24) басыңыз.

ТЕХНИКАЛЫҚ ҚЫЗМЕТ КӨРСЕТУ ЖӘНЕ КҮТІМ

  • Желдеткішті тазалау алдында оны басқару панеліндегі (10) "OFF" (өшіру) түймесін (24) немесе қашықтан басқару пультіндегі (25) "OFF" (өшіру) түймесін (26) басу арқылы өшіріп, ажыратыңыз.
  • Құрылғыны тазалау үшін абразивті тазалағыштар мен еріткіштерді пайдаланбаңыз.
  • Қозғалтқыш блогын (9) сәл дымқыл шүберекпен тазалап, содан кейін құрғатыңыз.
  • Егер пышақтарды (4) тазалау қажет болса, сақинадағы (3) гайканы бұрап, сақинаны (3) алып, алдыңғы торды (1) алып тастаңыз, содан кейін пышақтарды сәл дымқыл шүберекпен сүртіңіз.
  • Алдыңғы торды (1) және сақинаны (3) орнына қайтарыңыз.
  • Желдеткіш пышақтарын тиісті қондырманы пайдаланып шаңсорғышпен тазалауға болады.
  • электр тогының соғу қаупі Желдеткіштің қозғалтқыш блогын (9) суға немесе басқа сұйықтықтарға батырмаңыз. Зақымдануды болдырмау және электр тогының соғу қаупін болдырмау үшін желдеткіштің қозғалтқыш блогына (9) сұйықтықтардың түспеуіне көз жеткізіңіз.

Сақтау

  • Желдеткішті ажыратып, тазалаңыз.
  • Қажет болса, желдеткішті бөлшектеңіз.
  • Сақинаны (3), алдыңғы торды (1) алып тастаңыз, пышақ қысқышын (2) сағат тілімен бұрап босатыңыз, пышақтарды (4) алып тастаңыз, артқы тордың бекіту гайкасын (5) бұрап босатып, торды (6) алып тастаңыз.
  • Қысқышты (11) бұрап босатып, қозғалтқыш блогын (9) телескоптық штангадан (12) алып тастаңыз.
  • 4 гайканы бұрап босатып, телескоптық штанганы (12) тіректерден (15) алып тастаңыз.
  • Желдеткішті түпнұсқалық қаптамаға салып, балалардың қолы жетпейтін құрғақ салқын жерде сақтауға қойыңыз.

ЖЕТКІЗУ ЖИЫНТЫҒЫ

Қозғалтқыш блогы – 1 дана.
Алдыңғы тор – 1 дана.
Бұрандасы мен гайкасы бар қысқыш сақина – 1 дана.
Пышақ қысқышы – 1 дана.
Пышақтар – 1 дана.
Артқы тор – 1 дана.
Қысқышы және сәндік панелі бар телескоптық штанга – 1 дана.
Тіректер – 2 дана. Бұранда – 4 дана.
Қашықтан басқару пульті – 1 дана.
Нұсқаулық – 1 дана.

ТЕХНИКАЛЫҚ СИПАТТАМАЛАРЫ

Қуат көзі: 220-240 V ~ 50/60Hz
Максималды қуат: 40 W
Пышақтардың диаметрі: 40 см (16")

Өндіруші алдын ала хабарламастан құрылғының техникалық сипаттамаларын өзгерту құқығын өзіне қалдырады.

Желдеткіштің қызмет ету мерзімі 3 жыл

Кепілдік

Кепілдік шарттарына қатысты мәліметтерді құрылғы сатып алынған дилерден алуға болады. Осы кепілдік шарттары бойынша қандай да бір талап қойылған кезде сату чекі немесе түбіртек көрсетілуі керек.
