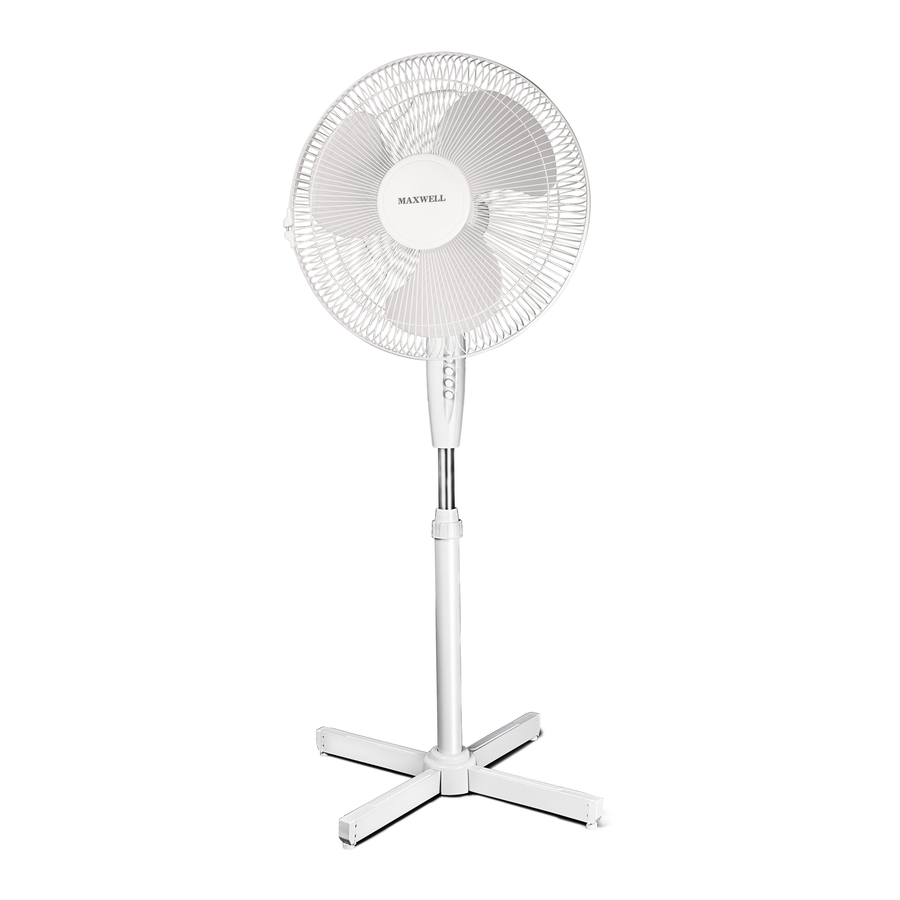

Maxwell MW-3503 - Желдеткіш нұсқаулығы

СИПАТТАМАСЫ

1. Алдыңғы қауіпсіздік торы
2. Пышақтар
3. Артқы тор
4. Корпусты айналдыру батырмасы
5. Желдеткіш корпусы
6. Корпусты бекіту бұрандасы
7. Өзегі
8. Телескопиялық тіреуіш қысқышы
9. Қаптама
10. Тіреуіш
11. Басқару панелі
12. Артқы қақпақты бекіту гайкасы
13. Қысқыш
14. Тіреу

НАЗАР АУДАРЫҢЫЗ!

• Құрылғыны қосар алдында осы нұсқауларды мұқият оқып шығыңыз.
• Құрылғыны бірінші рет қолданар алдында электрмен жабдықтау құрылғының корпусында көрсетілген ток кернеуіне сәйкес келетініне көз жеткізіңіз.
• Балалар немесе мүгедектер құрылғыны пайдаланған кезде арнайы қауіпсіздік кеңестерін сақтаңыз.
• Құрылғыны қуат сымынан жылжытпаңыз, іліп қоймаңыз немесе алып жүрмеңіз.
• Желдеткішті ажырату үшін басқару панеліндегі "OFF" (өшіру) батырмасын басып, ашаны розеткадан шығарыңыз.
• Сымды желдеткіштің үстінен өткізбеңіз. Бұл сымның үзілуіне немесе оның қосылымының зақымдалуына әкелуі мүмкін.
• Егер қуат сымы немесе ашасы зақымдалған болса немесе желдеткіш дұрыс жұмыс істемесе, құлап қалса немесе зақымдалса, желдеткішті пайдаланбаңыз. Құрылғыны тексеру және жөндеу үшін қызмет көрсету орталығына жүгініңіз.
• Желдеткішті сыртта пайдаланбаңыз.
• Қорғаныш торлары орнатылмаған болса, желдеткішті қоспаңыз.
• Желдеткішті тегіс тұрақты бетке қойыңыз.
• Желдеткішті ванна бөлмелерінде немесе ұқсас жерлерде пайдаланбаңыз.
• Желдеткішті ваннаға немесе сумен толтырылған басқа ыдысқа құлап кетуі мүмкін жерлерге қоймаңыз.
• Егер желдеткішке су түссе, оған тигізбес бұрын электр тогының соғу қаупін болдырмау үшін оны ажырату керек.
• Жарақат алмау немесе құрылғыны зақымдамау үшін желдеткіштің торларына бөгде заттарды салмаңыз. Желдеткіш жұмыс істеп тұрған кезде оның айналмалы элементтеріне тиіспеңіз.
• Желдеткішті пайдаланбаған кезде әрқашан ажыратыңыз.
• Желдеткіш тек үй шаруашылығында пайдалануға арналған.

ОСЫ НҰСҚАУЛАРДЫ БОЛАШАҚТА ҚОЛДАНУ ҮШІН САҚТАҢЫЗ

ЖЕЛДЕТКІШТІ ЖИНАУ

Желдеткіш бөлшектелген күйде жеткізіледі. Егер құрылғы толық жиналмаған болса, оны электр желісіне қоспаңыз.

• Тіреуішті (14) бір бөлігін екіншісіне қою арқылы құрастырыңыз.
• Тіреуіштен (14) төрт бекіту бұрандасын бұрап алыңыз.
• Тіреуішті (10) тіреуішке (14) орнатып, оны төрт бекіту бұрандасымен бекітіңіз.
• Қаптаманы (9) тіреуішке салыңыз.
• Өзекті (7) тіреуіштен (10) қажетті биіктікке дейін ұзартып, оны қысқышпен (8) бекітіңіз.
• Желдеткіштің корпусын (6) өзегіне (7) орнатып, оны қысқышпен (6) бекітіңіз.
• Артқы торды (3) қойыңыз; желдеткіш корпусындағы (6) сөрелер тордағы тесіктерге сәйкес келетінін және тасымалдау тұтқасы жоғарыда екенін қамтамасыз етіңіз. Торды гайкамен (12) сағат тілімен бұрап бекітіңіз.
• Пышақтарды (2) электр қозғалтқышының білігіне орнатып, оларды бұрандамен бекітіңіз.
• Алдыңғы торды (1) артқы торға (3) қойыңыз; торларды қыстырғыштармен (13) бекітіңіз.
• Желдеткіш жұмысқа дайын.

ЖҰМЫС ІСТЕУ ТӘРТІБІ

Құрылғыны бірінші рет қолданар алдында электрмен жабдықтау құрылғының корпусында көрсетілген ток кернеуіне сәйкес келетініне көз жеткізіңіз.

• Ашаны розеткаға салыңыз.
• Басқару панеліндегі (11) түймелерді басу арқылы желдеткіштің қажетті жұмыс режимін таңдаңыз:
  0 – өшірулі.
  1 – ауа ағынының төмен жылдамдығы.
  2 – ауа ағынының орташа жылдамдығы.
  3 – ауа ағынының жоғары жылдамдығы.

КОРПУСТЫ АЙНАЛДЫРУ ФУНКЦИЯСЫ

90° айналу режимін қосу үшін (4) түймесін басыңыз. Айналуды тоқтату үшін (4) түймесін жоғары қарай тартып көтеріңіз.

Желдеткіштің еңкею бұрышын өзгерту үшін бұранданы (6) босатыңыз, қажетті еңкею бұрышын орнатыңыз, содан кейін бұранданы бекітіңіз.

ТАЗАЛАУ ЖӘНЕ ҚЫЗМЕТ КӨРСЕТУ

• Тазалау алдында басқару панеліндегі (11) "0" (өшіру) түймесін басып және ашаны розеткадан шығарып, құрылғыны ажыратыңыз.
• Құрылғыны тазалау үшін ешқашан сұйық жуғыш заттар мен абразивті заттарды пайдаланбаңыз.
• Құрылғыны жұмсақ құрғақ шүберекпен сүртіңіз.
• Егер сізге пышақтарды тазалау қажет болса, алдыңғы торды (1) алып тастаңыз, бұранданы (13) бұрап алыңыз, пышақтарды алып тастаңыз, содан кейін оларды құрғақ шүберекпен сүртіңіз.
• Пышақтарды (2) және алдыңғы торды (1) өз орындарына орнатыңыз.
• Желдеткішті суға немесе басқа сұйықтықтарға батырмаңыз. Зақымдамау және электр тогының соғу қаупін алмау үшін сұйықтықтардың желдеткіштің корпусына түспеуін қамтамасыз етіңіз.
• Желдеткішті құрғақ салқын жерде сақтаңыз.

ТЕХНИКАЛЫҚ СИПАТТАМАЛАРЫ

Қуат көзі: 220-240 В ~ 50 Гц

Қуаты: 35 Вт

Диаметрі: 16" (40 см.)

3 жылдамдық режимі

Өндіруші алдын ала ескертусіз құрылғылардың техникалық сипаттамаларын өзгерту құқығын өзінде қалдырады.

Құрылғының қызмет ету мерзімі - 5 жыл
