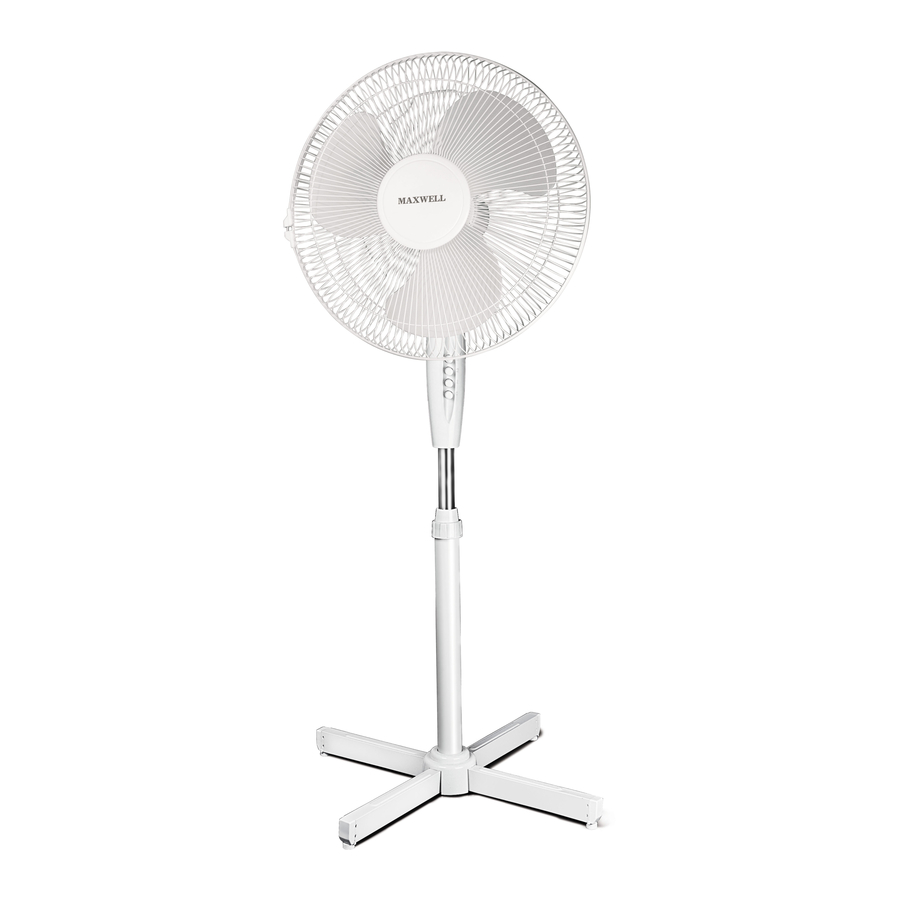

Maxwell MW-3503 - Fan qo'llanmasi

TAVSIF

1. Old himoya panjarasi
2. Pichoqlar
3. Orqa panjara
4. Korpusni aylantirish tugmasi
5. Ventilyator korpusi
6. Korpusni mahkamlash vinti
7. Sterjen
8. Teleskopik stend qisqichi
9. Qoplama
10. Stend
11. Boshqaruv paneli
12. Orqa qopqoqni mahkamlash gaykasi
13. Qisqich
14. Tayanch

DIQQAT!

• Qurilmani yoqishdan oldin ushbu ko'rsatmalarni diqqat bilan o'qing.
• Qurilmani birinchi marta ishlatishdan oldin, elektr ta'minoti qurilma korpusida ko'rsatilgan kuchlanishga mos kelishiga ishonch hosil qiling.
• Bolalar yoki nogironlar qurilmadan foydalanganda maxsus xavfsizlik qoidalariga rioya qiling.
• Qurilmani elektr shnuri orqali ko'chirmang, osib qo'ymang yoki olib yurmang.
• Ventilyatorni o'chirish uchun boshqaruv panelidagi "OFF" (o'chirish) tugmasini bosing va vilkasini rozetkadan chiqarib oling.
• Shnurni ventilyator ustidan o'tkazmang. Bu shnurning sinishiga yoki ulanishining shikastlanishiga olib kelishi mumkin.
• Agar elektr shnuri yoki vilkasi shikastlangan bo'lsa yoki ventilyator noto'g'ri ishlayotgan bo'lsa, tushib ketgan yoki shikastlangan bo'lsa, ventilyatordan foydalanmang. Qurilmani tekshirish va ta'mirlash uchun servis markaziga murojaat qiling.
• Ventilyatordan tashqarida foydalanmang.
• Himoya panjaralari o'rnatilmagan bo'lsa, ventilyatorni yoqmang.
• Ventilyatorni tekis, barqaror yuzaga qo'ying.
• Ventilyatordan hammomlarda yoki shunga o'xshash joylarda foydalanmang.
• Ventilyatorni hammomga yoki suv bilan to'ldirilgan boshqa idishga tushishi mumkin bo'lgan joylarga qo'ymang.
• Agar ventilyatorga suv tushsa, unga tegishdan oldin elektr toki urish xavfini oldini olish uchun uni rozetkadan chiqarib oling.
• Jarohatlanmaslik yoki qurilmaga zarar yetkazmaslik uchun ventilyator panjaralariga begona narsalarni kiritmang. Ventilyator ishlayotgan vaqtda uning aylanadigan qismlariga tegmang.
• Agar ventilyator ishlatilmasa, har doim rozetkadan chiqarib oling.
• Ventilyator faqat uy sharoitida foydalanish uchun mo'ljallangan.

KELGUSIDA MA'LUMOT OLISH UCHUN USHBU KO'RSATMALARNI SAQLAB QOLING

VENTILYATORNI YIG'ISH

Ventilyator qismlarga ajratilgan holda yetkazib beriladi. Agar u to'liq yig'ilmagan bo'lsa, qurilmani elektr tarmog'iga ulamang.

• Tayanchni (14) bir qismini ikkinchisiga o'rnatib yig'ing.
• To'rtta mahkamlovchi vintni tayanchdan (14) burab oling.
• Stendni (10) tayanchga (14) o'rnating va uni to'rtta mahkamlovchi vint bilan mahkamlang.
• Qoplamani (9) stendga qo'ying.
• Sterjenni (7) stenddan (10) kerakli balandlikka cho'zing va uni qisqich (8) bilan mahkamlang.
• Ventilyator korpusini (6) sterjenga (7) qo'ying va uni qisqich (6) bilan mahkamlang.
• Orqa panjarani (3) qo'ying; ventilyator korpusidagi (6) tokchalar panjaradagi teshiklarga mos kelishini va ko'tarish tutqichi yuqorida bo'lishini ta'minlang. Panjarani gayka (12) bilan soat yo'nalishi bo'yicha aylantirib mahkamlang.
• Pichoqlarni (2) elektromotor miliga o'rnating va ularni vint bilan mahkamlang.
• Old panjarani (1) orqa panjaraga (3) qo'ying; panjaralarni qisqichlar (13) bilan mahkamlang.
• Ventilyator ishlashga tayyor.

FOYDALANISH

Qurilmani birinchi marta ishlatishdan oldin, elektr ta'minoti qurilma korpusida ko'rsatilgan kuchlanishga mos kelishiga ishonch hosil qiling.

• Vilkasini rozetkaga ulang.
• Boshqaruv panelidagi (11) tugmalarni bosib, ventilyatorning kerakli ishlash rejimini tanlang:
  0 – o'chirilgan (off).
  1 – havo oqimining past tezligi.
  2 – havo oqimining o'rta tezligi.
  3 – havo oqimining yuqori tezligi.

KORPUSNI AYLANISH FUNKSIYASI

90° aylanish bilan ishlash rejimini yoqish uchun (4) tugmani bosing. Aylanishni to'xtatish uchun (4) tugmani yuqoriga tortib ko'taring.

Ventilyatorning og'ish burchagini o'zgartirish uchun vintni (6) bo'shating, kerakli og'ish burchagini o'rnating va keyin vintni mahkamlang.

TOZALASH VA XIZMAT KO'RSATISH

• Tozalashdan oldin, boshqaruv panelidagi (11) "0" (nol) tugmasini bosib, qurilmani rozetkadan chiqarib oling.
• Qurilmani tozalash uchun hech qachon suyuq detarjanlar va abraziv moddalardan foydalanmang.
• Qurilmani yumshoq quruq mato bilan arting.
• Agar pichoqlarni tozalashingiz kerak bo'lsa, old panjarani (1) olib tashlang, vintni (13) burab oling, pichoqlarni olib tashlang va keyin ularni quruq mato bilan arting.
• Pichoqlarni (2) va old panjarani (1) o'z joylariga o'rnating.
• Ventilyatorni suvga yoki boshqa suyuqliklarga botirmang. Shikastlanmaslik va elektr toki urish xavfini oldini olish uchun suyuqliklar ventilyator korpusiga tushmasligini ta'minlang.
• Ventilyatorni quruq salqin joyda saqlang.

TEXNIK XUSUSIYATLARI

Elektr ta'minoti: 220-240 V ~ 50 Hz

Quvvat: 35 W

Diametri: 16" (40 sm.)

3 tezlik rejimi

Ishlab chiqaruvchi oldindan ogohlantirmasdan asbob-uskunalarning texnik xususiyatlarini o'zgartirish huquqini o'zida saqlab qoladi.

Qurilmaning xizmat qilish muddati - 5 yil
