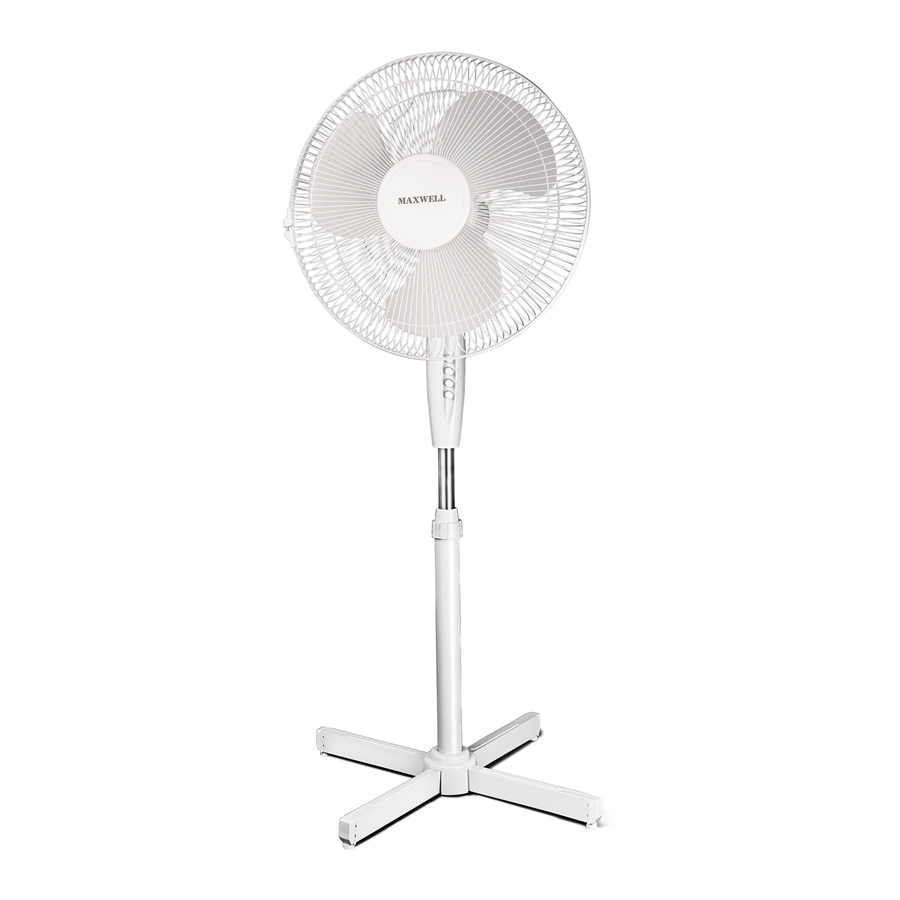

Maxwell MW-3503 - Bedienungsanleitung für Ventilator

BESCHREIBUNG

1. Vorderes Schutzgitter
2. Rotorblätter
3. Hinteres Gitter
4. Taste für Gehäuserotation
5. Ventilatorgehäuse
6. Gehäusebefestigungsschraube
7. Stange
8. Klemme für Teleskopständer
9. Abdeckung
10. Ständer
11. Bedienfeld
12. Befestigungsmutter der hinteren Abdeckung
13. Klemme
14. Fuß

ACHTUNG!

• Lesen Sie diese Anweisungen sorgfältig durch, bevor Sie das Gerät einschalten.
• Stellen Sie vor der ersten Inbetriebnahme des Geräts sicher, dass die Stromversorgung der auf dem Gehäuse des Geräts angegebenen Spannung entspricht.
• Beachten Sie besondere Sicherheitshinweise, wenn Kinder oder Personen mit Behinderung das Gerät verwenden.
• Bewegen, aufhängen oder tragen Sie das Gerät nicht am Netzkabel.
• Um den Ventilator auszustecken, drücken Sie die Taste "OFF" (AUS) auf dem Bedienfeld und ziehen Sie den Stecker aus der Steckdose.
• Führen Sie das Kabel nicht um den Ventilator herum. Dies kann zu Kabelbruch oder Beschädigung der Verbindung führen.
• Verwenden Sie den Ventilator nicht, wenn das Netzkabel oder der Stecker beschädigt ist oder wenn der Ventilator unregelmäßig funktioniert, heruntergefallen oder beschädigt ist. Wenden Sie sich zur Überprüfung und Reparatur des Geräts an ein Servicecenter.
• Verwenden Sie den Ventilator nicht im Freien.
• Schalten Sie den Ventilator nicht ein, wenn die Schutzgitter nicht installiert sind.
• Stellen Sie den Ventilator auf eine ebene, stabile Oberfläche.
• Verwenden Sie den Ventilator nicht in Badezimmern oder ähnlichen Orten.
• Stellen Sie den Ventilator nicht an Orten auf, wo er in eine Badewanne oder einen anderen mit Wasser gefüllten Behälter fallen könnte.
• Falls Wasser auf den Ventilator gelangt, ziehen Sie vor dem Berühren den Stecker, um die Gefahr eines Stromschlags zu vermeiden.
• Führen Sie keine Fremdkörper in die Gitter des Ventilators ein, um Verletzungen oder Schäden am Gerät zu vermeiden. Berühren Sie rotierende Elemente des Ventilators nicht während des Betriebs.
• Ziehen Sie immer den Stecker des Ventilators, wenn er nicht benutzt wird.
• Der Ventilator ist nur für den Hausgebrauch bestimmt.

BEWAHREN SIE DIESE ANLEITUNG ZUM SPÄTEREN NACHSCHLAGEN AUF

VENTILATOR-MONTAGE

Der Ventilator wird zerlegt geliefert. Schließen Sie das Gerät nicht an das Stromnetz an, wenn es nicht vollständig zusammengebaut ist.

• Montieren Sie den Fuß (14), indem Sie ein Teil auf das andere setzen.
• Schrauben Sie vier Befestigungsschrauben vom Fuß (14) ab.
• Setzen Sie den Ständer (10) auf den Fuß (14) und befestigen Sie ihn mit vier Befestigungsschrauben.
• Setzen Sie die Abdeckung (9) auf den Ständer.
• Ziehen Sie die Stange (7) aus dem Ständer (10) auf die gewünschte Höhe und befestigen Sie sie mit der Klemme (8).
• Setzen Sie das Ventilatorgehäuse (6) auf die Stange (7) und befestigen Sie es mit der Klemme (6).
• Setzen Sie das hintere Gitter (3) auf; achten Sie darauf, dass die Vorsprünge am Ventilatorgehäuse (6) mit den Öffnungen am Gitter übereinstimmen und der Tragegriff oben ist. Befestigen Sie das Gitter mit der Mutter (12), indem Sie sie im Uhrzeigersinn drehen.
• Setzen Sie die Rotorblätter (2) auf die Elektromotorwelle und befestigen Sie sie mit der Schraube.
• Setzen Sie das vordere Gitter (1) auf das hintere Gitter (3); befestigen Sie die Gitter mit den Klammern (13).
• Der Ventilator ist betriebsbereit.

BETRIEB

Stellen Sie vor der ersten Inbetriebnahme des Geräts sicher, dass die Stromversorgung der auf dem Gehäuse des Geräts angegebenen Spannung entspricht.

• Stecken Sie den Stecker in die Steckdose.
• Wählen Sie den gewünschten Betriebsmodus des Ventilators durch Drücken der Tasten auf dem Bedienfeld (11):
  0 – aus.
  1 – niedrige Luftstromgeschwindigkeit.
  2 – mittlere Luftstromgeschwindigkeit.
  3 – hohe Luftstromgeschwindigkeit.

GEHÄUSEROTATIONSFUNKTION

Drücken Sie die Taste (4), um den Betriebsmodus mit 90°-Rotation einzuschalten. Um die Rotation zu stoppen, heben Sie die Taste (4) an, indem Sie sie nach oben ziehen.

Um den Neigungswinkel des Ventilators zu ändern, lösen Sie die Schraube (6), stellen Sie den gewünschten Neigungswinkel ein und ziehen Sie dann die Schraube fest.

REINIGUNG UND WARTUNG

• Vor der Reinigung ziehen Sie den Stecker des Geräts, indem Sie die Taste "0" (AUS) auf dem Bedienfeld (11) drücken und den Stecker aus der Steckdose ziehen.
• Verwenden Sie niemals flüssige Reinigungsmittel und Scheuermittel zur Reinigung des Geräts.
• Wischen Sie das Gerät mit einem weichen, trockenen Tuch ab.
• Wenn Sie die Rotorblätter reinigen müssen, entfernen Sie das vordere Gitter (1), schrauben Sie die Schraube (13) ab, entfernen Sie die Rotorblätter und wischen Sie sie dann mit einem trockenen Tuch ab.
• Setzen Sie die Rotorblätter (2) und das vordere Gitter (1) wieder an ihre Plätze.
• Tauchen Sie den Ventilator nicht in Wasser oder andere Flüssigkeiten. Achten Sie darauf, dass keine Flüssigkeiten in das Gehäuse des Ventilators gelangen, um Schäden und die Gefahr eines Stromschlags zu vermeiden.
• Bewahren Sie den Ventilator an einem trockenen, kühlen Ort auf.

TECHNISCHE DATEN

Stromversorgung: 220-240 V ~ 50 Hz

Leistung: 35 W

Durchmesser: 16" (40 cm.)

3 Geschwindigkeitsstufen

Der Hersteller behält sich das Recht vor, die Spezifikationen der Geräte ohne vorherige Ankündigung zu ändern.

Lebensdauer des Geräts - 5 Jahre
