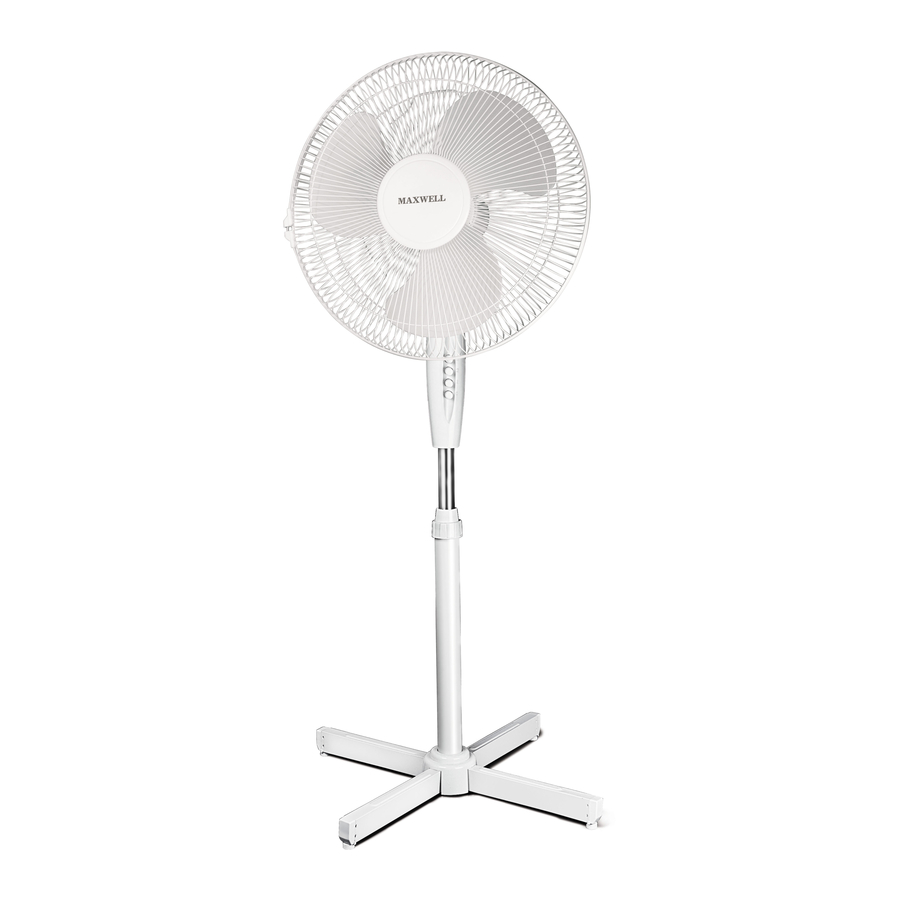

Maxwell MW-3503

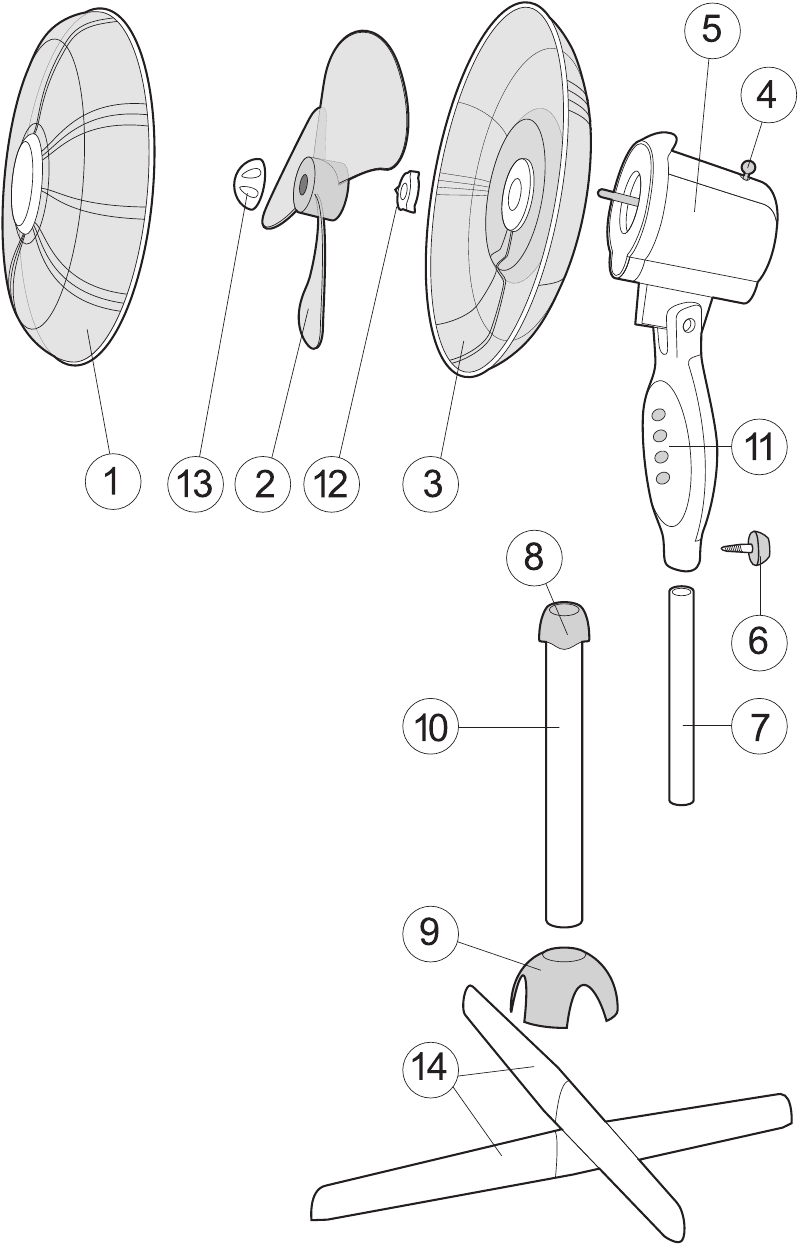

DESKRIPSI

Baca petunjuk ini dengan seksama sebelum menyalakan unit.
Sebelum menggunakan unit untuk pertama kali, pastikan bahwa suplai listrik sesuai dengan tegangan arus yang tertera pada badan unit.
Patuhi tips keselamatan khusus saat anak-anak atau orang cacat menggunakan unit.
Jangan memindahkan, menggantung, atau membawa unit dengan kabel daya.
Untuk mencabut kipas angin, tekan tombol "OFF" (MATI) pada panel kontrol, dan cabut steker dari stop kontak.
Jangan melilitkan kabel di atas kipas angin. Hal ini dapat menyebabkan kabel putus atau merusak sambungannya.
Jangan gunakan kipas angin jika kabel daya atau steker rusak atau jika kipas angin bekerja tidak teratur, jatuh, atau rusak. Hubungi pusat layanan untuk pengujian dan perbaikan unit.
Jangan gunakan kipas angin di luar ruangan.
Jangan menyalakan kipas angin jika kisi-kisi pelindung tidak terpasang.
Tempatkan kipas angin pada permukaan yang datar dan stabil.
Jangan gunakan kipas angin di kamar mandi atau tempat serupa.
Jangan letakkan kipas angin di tempat yang dapat jatuh ke dalam bak mandi atau wadah lain yang berisi air.
Jika ada air yang mengenai kipas angin, sebelum menyentuhnya, Anda harus mencabutnya untuk menghindari risiko sengatan listrik.
Jangan memasukkan benda asing ke dalam kisi-kisi kipas angin agar tidak terluka atau merusak unit. Jangan menyentuh elemen kipas yang berputar saat sedang beroperasi.
Selalu cabut kipas angin jika tidak digunakan.
Kipas angin hanya ditujukan untuk penggunaan rumah tangga.

SIMPAN PETUNJUK INI UNTUK REFERENSI DI MASA DEPAN

Kipas angin dikirim dalam keadaan tidak terpasang. Jangan colokkan unit ke listrik, jika belum dirakit sepenuhnya.

Rakitan penyangga (14), dengan memasang satu bagian di atas bagian lainnya.
Lepaskan empat sekrup pengencang dari penyangga (14).
Pasang tiang (10) pada penyangga (14) dan kencangkan dengan empat sekrup pengencang.
Pasang lapisan (9) pada tiang.
Perpanjang batang (7) dari tiang (10) pada ketinggian yang diinginkan dan kencangkan dengan klem (8).
Pasang badan kipas (6) pada batang (7) dan kencangkan dengan klem (6).
Pasang kisi belakang (3); pastikan bahwa tonjolan pada badan kipas (6) sesuai dengan bukaan pada kisi, dan pegangan pembawa berada di atas. Kencangkan kisi dengan mur (12), putar searah jarum jam.
Pasang bilah (2) pada poros motor listrik dan kencangkan dengan sekrup.
Pasang kisi depan (1) pada kisi belakang (3); kencangkan kisi-kisi dengan klip (13).
Kipas angin siap dioperasikan.

Sebelum menggunakan unit untuk pertama kali, pastikan bahwa suplai listrik sesuai dengan tegangan arus yang tertera pada badan unit.

Masukkan steker ke stop kontak.
Pilih mode operasi kipas angin yang diinginkan dengan menekan tombol pada panel kontrol (11):
0 – mati (off).
1 – kecepatan aliran udara rendah.
2 – kecepatan aliran udara sedang.
3 – kecepatan aliran udara tinggi.

Tekan tombol (4) untuk mengaktifkan mode operasi dengan rotasi 90°. Untuk menghentikan rotasi, angkat tombol (4), tarik ke atas.

Untuk mengubah sudut kemiringan kipas angin, kendurkan sekrup (6), atur sudut kemiringan yang diperlukan, lalu kencangkan sekrup.

Sebelum membersihkan, cabut unit, dengan menekan tombol "0" (nol) pada panel kontrol (11) dan cabut steker dari stop kontak.
Jangan pernah menggunakan deterjen cair dan zat abrasif untuk membersihkan unit.
Seka unit dengan kain kering yang lembut.
Jika Anda perlu membersihkan bilah, lepaskan kisi depan (1), lepaskan sekrup (13), lepaskan bilah dan kemudian seka dengan kain kering.
Pasang bilah (2) dan kisi depan (1) pada tempatnya.
Jangan merendam kipas angin ke dalam air atau cairan lain. Pastikan cairan tidak masuk ke dalam badan kipas angin agar tidak merusaknya dan tidak menimbulkan risiko sengatan listrik.
Simpan kipas angin di tempat yang kering dan sejuk.
