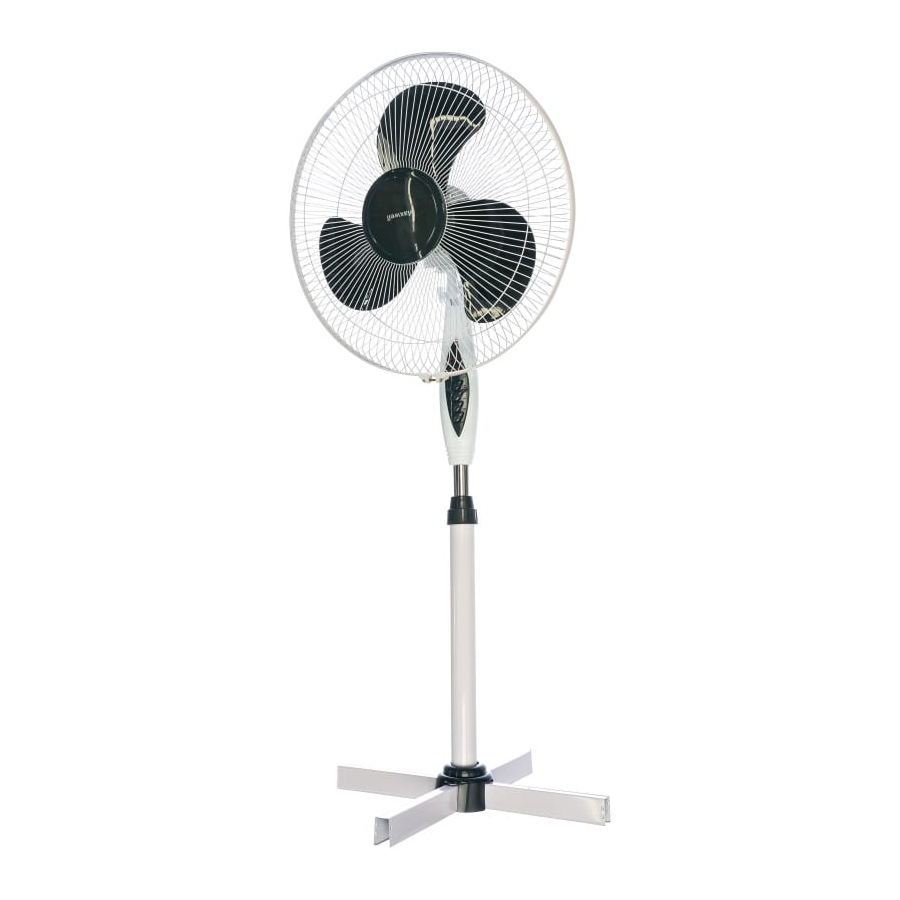

Maxwell MW-3545 W - O'rnatilgan Vantilator Qo'llanmasi

Mundarija

Vantilator xonani sun'iy shamollatish uchun mo'ljallangan.

Tavsif

Tavsif

  1. Old xavfsizlik panjarasi
  2. Pichoq qisqichi
  3. Vida va gayka bilan qisqich halqasi
  4. Pichoqlar
  5. Orqa panjara mahkamlovchi gayka
  6. Ko'tarish tutqichi bilan orqa panjara
  7. Motor o'qi
  8. Qiyalik burchagini sozlovchi
  9. Motor bloki
  10. Boshqaruv paneli
  11. Motor bloki qisqichi
  12. Teleskopik bar
  13. Teleskopik bar qisqichi
  14. Dekorativ panel
  15. Tayanchlar
  16. Mahkamlovchi vintlar

Boshqaruv paneli

Tavsif - Boshqaruv Paneli

  1. Quvvat indikatori
  2. "SW" tebranish rejimi indikatori
  3. "L, M, H" pichoqlar aylanish tezligi indikatorlari
  4. "0.5H/1H/2H/4H" avtomatik o'chirish taymeri ishlash vaqti indikatori
  5. "ON/SPEED" yoqish/tezlik ishlash rejimi tugmasi
  6. "SWING" aylanish rejimi tugmasi
  7. "TIMER" taymer ishlash vaqtini tanlash tugmasi
  8. "OFF" (o'chirish) vantilatorni o'chirish tugmasi

Masofadan boshqarish pulti

Tavsif - Masofadan Boshqarish Pulti

  1. Masofadan boshqarish pulti
  2. "OFF" (o'chirish) O'chirish tugmasi
  3. "SWING" aylanish rejimi tugmasi
  4. "TIMER" taymer ishlash vaqtini tanlash tugmasi
  5. "MODE" havo oqimi rejimini tanlash tugmasi:
  • "NORMAL" – oddiy shamollatish
  • "NATURE" – tabiiy shamol
  • "SLEEP" – tinchlantiruvchi shamol
  • "NORMAL" – oddiy shamollatish
  1. "ON/SPEED" yoqish/tezlik ishlash rejimini tanlash tugmasi
  2. Batareya bo'linmasi qopqog'i

XAVFSIZLIK CHORALARI

Elektr jihozidan foydalanishdan oldin, ushbu ko'rsatma qo'llanmasini diqqat bilan o'qib chiqing va kelajakda foydalanish uchun saqlab qo'ying.
Qurilmadan faqat ushbu qo'llanmada ko'rsatilgan maqsadlarda foydalaning. Qurilmani noto'g'ri ishlatish uning sinishiga olib kelishi va foydalanuvchiga zarar etkazishi yoki uning mulkiga zarar etkazishi mumkin.

  • Qurilmani birinchi marta yoqishdan oldin, uyingizdagi elektr tarmog'i kuchlanishi qurilmaning ish kuchlanishiga mos kelishiga ishonch hosil qiling.
  • Qurilmani ishlatishdan oldin, elektr shnurini diqqat bilan tekshiring va uning shikastlanmaganligiga ishonch hosil qiling. Agar elektr shnuri shikastlanganligini aniqlasangiz, qurilmani ishlatmang.
  • Vantilatordan tashqarida foydalanmang.
  • Qurilmani issiqlik manbalari yoki ochiq olovdan uzoqda, tekis, quruq va barqaror yuzaga qo'ying.
  • Qurilmani suv bilan to'ldirilgan idishlar yaqinida, oshxona lavabosi yonida, nam podvallarda yoki suzish havzasi yaqinida ishlatmang.
  • Vantilatorni, elektr shnurini va elektr vilkasini suvga yoki boshqa suyuqliklarga botirmang.
  • Qurilma korpusiga va elektr vilkasiga ho'l qo'llar bilan tegmang.
  • Agar vantilator suvga tushib ketsa, unga teginishdan oldin uni elektrdan uzing, shundan keyingina vantilatorni suvdan chiqarib olishingiz mumkin. Kafolat sertifikatida va www.maxwell-products.ru veb-saytida ko'rsatilgan kontakt manzillarida qurilmani sinovdan o'tkazish yoki ta'mirlash uchun eng yaqin vakolatli xizmat ko'rsatish markaziga murojaat qiling.
  • Elektr shnuri issiq yuzalar va mebelning o'tkir qirralari bilan aloqa qilmasligiga ishonch hosil qiling.
  • Yig'ilmagan vantilatorni yoqmang.
  • Jarohatlanish yoki qurilmaga zarar yetkazmaslik uchun vantilatorning himoya panjaralaridagi teshiklarga hech qanday begona narsalarni kiritmang.
  • Vantilator ishlaganda aylanadigan pichoqlarga tegmang.
  • Vantilatorni pardalar yoki uy o'simliklari yaqiniga qo'ymang.
  • Vantilatordan kelayotgan havo oqimi ostida uzoq vaqt turish tavsiya etilmaydi (ayniqsa, bolalar va keksa odamlar uchun).
  • Ishlayotgan qurilmani qarovsiz qoldirmang.
  • Tozalashdan oldin va qurilmani ishlatmaganingizda yoki uni yangi joyga ko'chirishdan oldin vantilatorni elektrdan uzing.
  • Vantilatorni elektrdan uzayotganda, shnurni emas, balki vilkani torting.
  • Qurilmani muntazam ravishda tozalang.
  • Bolalarga qurilmani o'yinchoq sifatida ishlatishiga yo'l qo'ymaslik uchun ularni qarovsiz qoldirmang.
  • Bolalar xavfsizligi nuqtai nazaridan qadoqlash sifatida ishlatiladigan polietilen paketlarni qarovsiz qoldirmang.

DIQQAT! Bolalarga polietilen paketlar yoki qadoqlash plyonkasi bilan o'ynashga ruxsat bermang. Bo'g'ilish xavfi!

  • Bolalarga qurilma ishlaganda uning korpusiga va elektr shnuriga teginishiga ruxsat bermang.
  • Qurilma jismoniy yoki aqliy imkoniyatlari cheklangan shaxslar (shu jumladan bolalar) yoki tajribasi yoki bilimga ega bo'lmagan shaxslar tomonidan, agar ular o'z xavfsizligi uchun mas'ul bo'lgan shaxsning nazorati ostida bo'lmasa yoki ushbu shaxs tomonidan qurilmadan foydalanish bo'yicha ko'rsatma olmagan bo'lsa, foydalanish uchun mo'ljallanmagan.
  • Agar pichoqlar, elektr shnuri yoki elektr vilkasi shikastlangan bo'lsa, vantilator noto'g'ri ishlayotgan bo'lsa, tushib ketgan yoki boshqa yo'l bilan shikastlangan bo'lsa, vantilatordan foydalanmang.
  • Qurilmani ta'mirlashga urinmang. Agar biron bir nosozlik aniqlansa yoki u tushib ketganidan keyin qurilmani o'zingiz qismlarga ajratmang, qurilmani elektrdan uzing va kafolat sertifikatida va www.maxwell-products.ru veb-saytida ko'rsatilgan kontakt manzillarida har qanday vakolatli xizmat ko'rsatish markaziga murojaat qiling.
  • Qurilmani asl qadoqda tashish.
  • Atrof-muhitni muhofaza qilish uchun qurilmani xizmat muddati tugagandan so'ng odatdagi maishiy chiqindilar bilan birga tashlamang; keyingi qayta ishlash uchun ixtisoslashgan markazga murojaat qiling.
  • Qurilmani bolalar va nogironlar qo'li yetmaydigan quruq salqin joyda saqlang.

USHBU QURILMA FAQAT UY SHAROITIDA FOYDALANISH UCHUN MO'LJALLANGAN

BIRINCHI FOYDALANISHDAN OLDIN

Qurilmani tashish yoki past haroratda saqlashdan so'ng, yoqishdan oldin uni kamida uch soat xona haroratida saqlang.

Vantilatorni yig'ish

  • Qurilmani qadoqdan chiqaring va uning ishlashiga to'sqinlik qilishi mumkin bo'lgan har qanday stikerlarni olib tashlang.
  • Qurilmani shikastlanishlar bor-yo'qligini tekshiring, shikastlangan taqdirda uni ishlatmang.
  • Tayanchlarni (15) tekis quruq yuzaga o'zaro qo'ying.
  • Teleskopik barni (12) tayanchlarga (15) o'rnating va uni to'rtta mahkamlovchi vint (16) bilan mahkamlang.
  • Qisqichni (13) soat miliga teskari yo'nalishda aylantirib, burab bo'shating va olib tashlang, dekorativ panelni (14) teleskopik barga (12) o'rnating. Qisqichni (13) bir necha marta soat mili yo'nalishi bo'yicha aylantirib, joyiga qaytaring.
  • Barni (12) kerakli balandlikka cho'zing va uni qisqichni (13) soat mili yo'nalishi bo'yicha aylantirib, ozgina kuch bilan mahkamlang.
  • Motor blokini (9) teleskopik barga (12) to'qnashguncha o'rnating va uni qisqich (11) bilan mahkamlang, motor blokining qisqichini (11) burayotganda ortiqcha kuch ishlatmang.
  • Orqa panjarani (6) motor blokiga (9) o'rnating, bunda motor blokidagi (9) yo'naltiruvchilarni panjaradagi (6) tegishli teshiklar bilan moslashtiring. Orqa panjaradagi (6) ko'tarish tutqichi yuqoriga qaratilgan bo'lishi kerak.
  • Orqa panjarani (6) motor blokiga (9) plastik gayka (5) bilan to'qnashguncha soat mili yo'nalishi bo'yicha burab mahkamlang.
  • Pichoqlarni (4) motor o'qiga (7) o'rnating, bunda pichoqlardagi truba motor o'qidagi qisqich bilan mos kelishi kerak va ularni plastik qisqich (2) bilan soat miliga teskari yo'nalishda aylantirib va pichoqlarni (4) bo'sh qo'lingiz bilan ushlab mahkamlang.
  • Gaykani va mahkamlovchi vintni qisqich halqasining (3) uyalariga o'rnating.
  • Old panjarani (1) va orqa panjarani (6) moslashtiring, ularni qisqich halqasi (3) bilan mahkamlang va mahkamlovchi vintni mahkam burab qisqich halqasini (3) torting.

Eslatma! Vantilator panjaralarini oson yig'ish uchun avval qisqich halqasini (3) orqa panjaraga (6) o'rnating va mahkamlovchi vintni biroz torting. Old panjaraning (1) pastki qismini qisqich halqasiga (3) o'rnating. Keyin old panjaraning (1) pastki qismini qisqich halqasiga (3) bosing va ikkala panjarani ikki tomondan siqib, panjarani (1) qisqich halqasi (3) ostiga o'rnating. Mahkamlovchi vintni (4) torting.

  • Vantilator ishlashga tayyor.

FOYDALANISH

Qurilmani birinchi marta ishlatishdan oldin, elektr tarmog'ingizdagi kuchlanish qurilmaning ish kuchlanishiga mos kelishiga ishonch hosil qiling.

  • Vilkani elektr rozetkasiga ulang, siz ovozli signalni eshitasiz va boshqaruv panelida (10) qurilma elektr tarmog'iga ulanganligini ko'rsatuvchi yorug'lik indikatori (17) yonadi.

Eslatma: boshqaruv paneli tugmalarini (21, 22, 23, 24) har bir bosish ovozli signal bilan birga keladi.

  • "ON/SPEED" (21) tugmasini bosing, "L" ishlash rejimi indikatori (19) yonadi, siz ovozli signalni eshitasiz va vantilator ishlay boshlaydi.
  • Pichoqlar aylanish tezligini tanlash uchun "ON/SPEED" (21) tugmasini yana bosing; yorug'lik indikatorlari (19) tanlangan pichoqlar aylanish tezligi haqida ma'lumot beradi;
    • "L" – past havo oqimi tezligi
    • "M" – o'rta havo oqimi tezligi
    • "H" – yuqori havo oqimi tezligi
  • Vantilatorning 90° tebranish ishlash rejimini yoqish uchun "SWING" (22) tugmasini bosing, "SW" indikatori (18) yonadi.
  • Aylanish rejimini to'xtatish uchun "SWING" (22) tugmasini yana bosing, "SW" indikatori (18) o'chadi.
  • Avtomatik o'chirish taymerining ishlash vaqti "TIMER" (23) tugmasi bilan tanlanadi, yorug'lik indikatorlari (20) o'rnatilgan vaqt haqida ma'lumot beradi. Vantilatorning ishlash vaqtini 0,5 soatdan 7,5 soatgacha (0,5 soatlik sozlash qadami bilan) o'rnatishingiz mumkin.
  • Taymerni o'chirish uchun barcha indikatorlar (20) o'chguncha "TIMER" tugmasini qayta-qayta bosing.
  • Vantilatorni o'chirish uchun "OFF" (24) tugmasini bosing.
  • Vantilatorning motor blokining (9) holatini vertikal holatda kerakli havo oqimi burchagiga muvofiq o'zgartirishingiz va mahkamlashingiz mumkin, vantilatorning qiyalik burchagi qo'lda o'rnatiladi. Vantilatorning qiyalik burchagini o'zgartirish uchun sozlovchini (8) soat miliga teskari yo'nalishda aylantirib bo'shating, vantilatorning kerakli qiyalik burchagini o'rnating va keyin sozlovchini (8) soat mili yo'nalishi bo'yicha aylantirib torting. Vantilator egilganida bosish normal holatdir.

Masofadan boshqarish pultidan foydalanish

Masofadan boshqarish pultidan (MBP) (25) foydalanish uchun batareya bo'linmasining qopqog'ini (31) oching va batareya bo'linmasiga 2 ta "AAA" batareyasini (qurilma bilan birga yetkazilmaydi) qutblilikni qat'iy rioya qilgan holda joylashtiring, batareya bo'linmasining qopqog'ini (31) yoping.
Agar qurilmani uzoq vaqt davomida ishlatmasangiz, masofadan boshqarish pultining (25) batareya bo'linmasidan batareyalarni olib tashlang.

Eslatma:

  • Masofadan boshqarish pultining (25) batareyalarini o'z vaqtida almashtiring, masofadan boshqarish pultiga (25) zarar yetkazmaslik uchun batareyalarning oqishiga yo'l qo'ymang.
  • Boshqaruv paneli (25) tugmalarining har bir bosilishi ovozli signal bilan birga keladi.
  • Masofadan boshqarish pulti (25) tugmalarining funksiyalari boshqaruv panelidagi (10) tugmalarning funksiyalariga mos keladi.
  • Elektr vilkasini rozetkaga ulang, boshqaruv panelida (10) quvvat indikatori (17) yonadi.
  • Masofadan boshqarish pultidagi (25) "ON/SPEED" (30) tugmasini bosing, boshqaruv panelida (10) "L" ishlash rejimi indikatori (19) yonadi, siz ovozli signalni eshitasiz va vantilator ishlay boshlaydi, tugmani (30) yana bosib, vantilatorning kerakli pichoqlar aylanish tezligini o'rnatishingiz mumkin, yorug'lik indikatorlari (19) tanlangan tezlik haqida ma'lumot beradi:
    • "L" – past havo oqimi tezligi
    • "M" – o'rta havo oqimi tezligi
    • "H" – yuqori havo oqimi tezligi.
  • Havo oqimi rejimini tanlash uchun masofadan boshqarish pultidagi (25) "MODE" (29) tugmasini ketma-ket bosing. Siz uchta rejimni tanlashingiz mumkin:
    • "NORMAL" – oddiy shamollatish; havo oqimi tezligi "ON/SPEED" (30) tugmasi bilan tanlangan rejimga bog'liq;
    • "NATURE" – tabiiy shamol; tabiiy shamol imitatsiya rejimi, havo oqimi tezligi tartibsiz ravishda o'zgarib turadi: yumshoq shabadadan kuchli shamolga qadar.
    • "SLEEP" – tinchlantiruvchi shamol; havo oqimi tezligi doimiy ravishda oshib va kamayib turadigan sikllarda o'zgaradi.
    • "NORMAL" – oddiy shamollatish; havo oqimi tezligi "ON/SPEED" (30) tugmasi bilan tanlangan rejimga bog'liq.
  • Masofadan boshqarish pultidagi (25) "TIMER" (29) tugmasini ketma-ket bosib, avtomatik o'chirish taymerining ishlash vaqtini tanlang, boshqaruv panelidagi (10) yorug'lik indikatorlari (20) o'rnatilgan ishlash vaqti haqida ma'lumot beradi. Vantilatorning ishlash vaqtini 0,5 soatdan 7,5 soatgacha (0,5 soatlik sozlash qadami bilan) o'rnatishingiz mumkin. Taymerni o'chirish uchun barcha indikatorlar (20) o'chguncha "TIMER" (28) tugmasini qayta-qayta bosing.
  • Vantilatorning 90° tebranish ishlash rejimini yoqish uchun masofadan boshqarish pultidagi (25) "SWING" (27) tugmasini bosing, boshqaruv panelida (10) "SW" indikatori (18) yonadi. Ushbu funksiyani o'chirish yoki qurilma korpusining aylanishini kerakli yo'nalishda o'rnatish uchun "SWING" (27) tugmasini yana bosing.
  • Vantilatorni o'chirish uchun "OFF" (24) tugmasini bosing.

TEXNIK XIZMAT KO'RSATISH VA PARVARISH

  • Vantilatorni tozalashdan oldin, boshqaruv panelidagi (10) "OFF" (24) tugmasini yoki masofadan boshqarish pultidagi (25) "OFF" (26) tugmasini bosib o'chiring va uni elektrdan uzing.
  • Qurilmani tozalash uchun abraziv tozalash vositalari va erituvchilardan foydalanmang.
  • Motor blokini (9) biroz nam mato bilan tozalang, so'ngra uni quriting.
  • Agar pichoqlarni (4) tozalashingiz kerak bo'lsa, halqadagi (3) gaykani burab bo'shating, halqani (3) olib tashlang, old panjarani (1) olib tashlang va keyin pichoqlarni biroz nam mato bilan artib oling.
  • Old panjarani (1) va halqani (3) joyiga qaytaring.
  • Vantilator pichoqlarini tegishli moslama yordamida changyutgich bilan tozalashingiz mumkin.
  • elektr toki urishi xavfi Vantilatorning motor blokini (9) suvga yoki boshqa suyuqliklarga botirmang. Zarar yetkazmaslik va elektr toki urishi xavfini oldini olish uchun motor blokiga (9) hech qanday suyuqlik tushmasligiga ishonch hosil qiling.

Saqlash

  • Vantilatorni elektrdan uzing va tozalang.
  • Agar kerak bo'lsa, vantilatorni qismlarga ajrating.
  • Halqani (3), old panjarani (1) olib tashlang, pichoq qisqichini (2) soat mili yo'nalishi bo'yicha aylantirib burab bo'shating, pichoqlarni (4) olib tashlang, orqa panjaraning (5) mahkamlovchi gaykasini burab bo'shating va panjarani (6) olib tashlang.
  • Qisqichni (11) burab bo'shating va motor blokini (9) teleskopik bardan (12) olib tashlang.
  • 4 ta gaykani burab bo'shating va teleskopik barni (12) tayanchlardan (15) olib tashlang.
  • Vantilatorni asl qadoqga soling va bolalar qo'li yetmaydigan quruq salqin joyda saqlash uchun olib qo'ying.

YETKAZIB BERISH TO'PLAMI

Motor bloki – 1 dona.
Old panjara – 1 dona.
Vida va gayka bilan qisqich halqasi – 1 dona.
Pichoq qisqichi – 1 dona.
Pichoqlar – 1 dona.
Orqa panjara – 1 dona.
Qisqich va dekorativ panel bilan teleskopik bar – 1 dona.
Tayanchlar – 2 dona. Vida – 4 dona.
Masofadan boshqarish pulti – 1 dona.
Ko'rsatma qo'llanmasi – 1 dona.

TEXNIK XUSUSIYATLAR

Elektr ta'minoti: 220-240 V ~ 50/60Hz
Maksimal quvvat: 40 W
Pichoqlar diametri: 40 sm (16")

Ishlab chiqaruvchi oldindan ogohlantirmasdan qurilmaning texnik xususiyatlarini o'zgartirish huquqini o'zida saqlab qoladi.

Vantilatorning xizmat qilish muddati 3 yil

Kafolat

Kafolat shartlari haqidagi ma'lumotlarni jihoz sotib olingan dilerdan olish mumkin. Ushbu kafolat shartlariga binoan har qanday da'vo arizasi berilganda sotuv cheki yoki kvitansiya taqdim etilishi kerak.
